Caractéristiques techniques	Chargeur de batterie BLAUPUNKT P1PM2T2, compatible avec différentes batteries, technologie de charge rapide.
Utilisation	Conçu pour recharger des batteries de véhicules, facile à utiliser avec des instructions claires fournies.
Maintenance et réparation	Vérifier régulièrement l'état des câbles et des connecteurs, nettoyer les bornes de charge si nécessaire.
Sécurité	Équipé de protections contre les surcharges et les courts-circuits, suivre les instructions de sécurité lors de l'utilisation.
Informations générales	Garantie de 2 ans, service client disponible pour assistance technique.

FOIRE AUX QUESTIONS - P1PM2T2 BLAUPUNKT

Comment brancher le BLAUPUNKT P1PM2T2 correctement ?

Pour brancher le BLAUPUNKT P1PM2T2, connectez d'abord le câble d'alimentation à une prise murale, puis reliez les pinces aux bornes de la batterie, en respectant la polarité (rouge pour le positif et noir pour le négatif).

Que faire si le chargeur ne s'allume pas ?

Vérifiez que le chargeur est correctement branché à une prise fonctionnelle. Assurez-vous également que les connexions aux bornes de la batterie sont bien serrées et en bon état.

Comment savoir si ma batterie est complètement chargée ?

Le BLAUPUNKT P1PM2T2 dispose d'un indicateur LED. Lorsque la lumière devient verte, cela signifie que la batterie est complètement chargée.

Est-il normal que le chargeur chauffe pendant l'utilisation ?

Oui, il est normal que le chargeur chauffe légèrement pendant le processus de charge. Assurez-vous qu'il est placé dans un endroit bien ventilé pour éviter une surchauffe excessive.

Peut-on utiliser le chargeur pour des batteries de différents types ?

Le BLAUPUNKT P1PM2T2 est conçu pour charger des batteries au plomb, gel et AGM. Ne l'utilisez pas pour des batteries lithium-ion ou d'autres types non compatibles.

Que faire si le chargeur ne fonctionne pas avec ma batterie ?

Vérifiez la compatibilité de votre batterie avec le chargeur. Si elle est compatible et que le problème persiste, testez avec une autre batterie. Si le problème continue, contactez le service client.

Comment entretenir le BLAUPUNKT P1PM2T2 ?

Pour entretenir le chargeur, gardez-le propre et sec. Évitez de l'exposer à l'humidité ou à des températures extrêmes. Rangez-le dans un endroit frais après utilisation.

Le chargeur est-il protégé contre les courts-circuits ?

Oui, le BLAUPUNKT P1PM2T2 est équipé de plusieurs protections, y compris celle contre les courts-circuits et la surcharge, pour assurer une utilisation sécurisée.

MODE D'EMPLOI P1PM2T2 BLAUPUNKT

Chargeur portable de vehicule electrique (EV)

Veuillez tire attentivement les instructions suivantes avant de charger votre vehicule électrique. Soyez conscient des dangers liés aux circuits electrométriques et des pratiques courantes de prévention des accidents.

François

Contenu

Introduction au chargeur portable de vehicule electrique (EV) (mode 2) 62

Signification des indicateurs du contrôle et des paramètres techniques 63

Explication des symbols " 12 " "1 65

Utilisation 66

Iniciar la energia 66

Arrêt de la charge 67

Affichage de I'etat de I'indicateur 68

Fonction 69

Changement de courant nominal 69

Minuterie 70

ATTENTION

• Utiliser la source d'alimentation avec un disjoncteur externe.
• S'assurer que le chargeur est utilisé dans un endroit sur et sécurisé, hors de portée des jeunes enfants ou des animaux.
• Veuillez utiliser ce produit dans un endroit frais, sec et bien ventilé; éviter la pénétration de l'eau dans la prise.
• Ne pas ouvrir le boitier pendant la charge ou lorsque le chargeur est sous tension.
• Ne pas abimer malicieusement le produit.

Introduction au chargeur portable de vehicule electrique (EV) (mode 2)

Specifications

Modèle	Type d'alimentation électrique	Longueur totale du cable	Tension	Courant nominal	Type de connecteur
P1PM2T2	Monophasé	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Monophasé	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Monophasé	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Triphasé	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Monophasé	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Monophasé	8m	200~250V	8/10/13A	T1

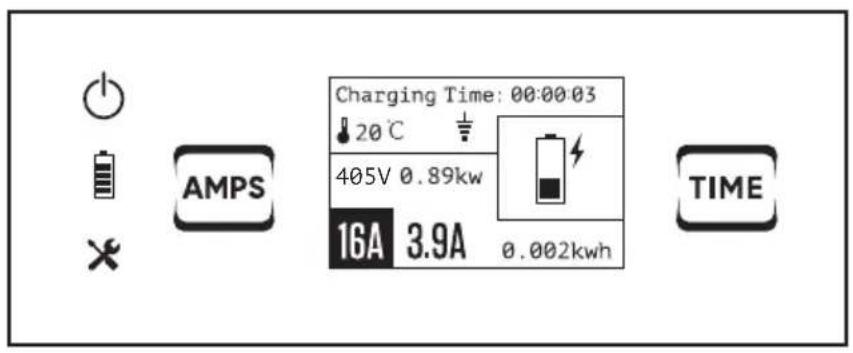

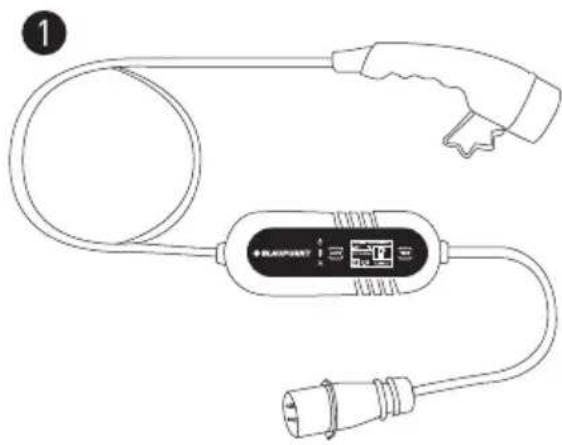

1 Modèle: P3PM2T2

Signification des indicateurs du contrôle

Marche/Arrêt		405V	Tension
En charge		0.89kw	Puisance
Indicateur de défectuosité		16A	Courant nominal
Bouton de changement de courant nominale		3.9A	Courant constant
Temps de charge		0.002kwh	Consommation électrique
Température		TIME	Bouton de fonction « Time » (Durée)
Détction PE(détction de mise à la terre)		½!	L'EP en amont n'a pas été détecté et la charge ne peut pas être lancée.

Control box:

Parametre technique

Dimension (Longueur x Largeur x Hauteur)	260 × 100 × 72.5 mm
Poids	Triphasé: 3.35 kg
Dégré de protection( Control box )	IP65
Température de fonctionnement	-30°C C à +50°C

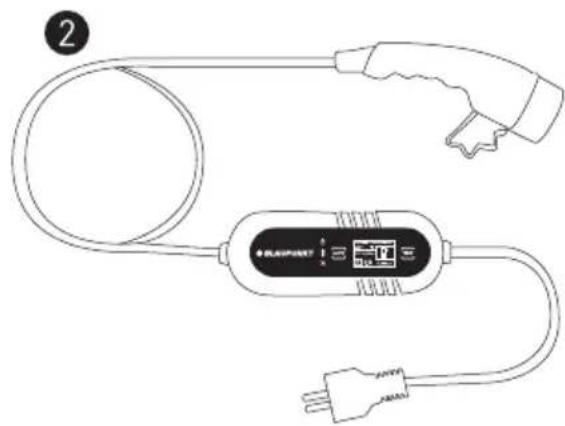

1 Modèle: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Signification des indicateurs du contrôle

Marche/Arrêt		245V	Tension
En charge		0.89kw	Puisance
Indicateur de défectuosité		16A	Courant nominal
Bouton de changement de courant nominale		3.9A	Courant constant
Temps de charge		0.002kwh	Consommation électrique
Température		TIME	Bouton de fonction « Time » (Durée)
Détéction PE(détection demise à la terre)		½!	L'EP en amont n'a pas été détecté et la charge ne peut pas être lancée.

Control box:

Parametre technique

Dimension (Longueur x Largeur x Hauteur)	260 × 100 × 72.5 mm
Poids	Monophasé: 2.65 kg
Dégré de protection( Control box )	IP65
Température de fonctionnement	-30°C C à +50°C

Les utilisateurs doivent vérifier la marque de détction PE "½" sur l'écran avant chaque'utilisation. (PE signifie conducteur de protection)

1. Si la marque "½" s'affiche à l'écran, cela indique que le chargeur doit vérifier la présence du PE en amont, et que le processus de charge ne commencerà que si le PE en amont est present.

ATTENTION: si la marque "½!" apparait, cela signifie que le conducteur de protection en amont n'a pas ete detecte et que la charge ne peut pas commencer.

2.Si la marque "½" n'est PAS affichée à l'écran, cela signifie que le chargeur n'a pas la fonction de vérifier la présence du PE en avant et qu'il peut être charge, que le PE puisse être détecté ou non.

ATTENTION: Il est fortement recommandé aux utilisateurs de charger dans la condition 1.

La condition 2 presente certains risques de sécurité en raison de l'absence de PE. La condition 2 ne doit donc être utilisée que si les utilisateurs peuvent garantir la sécurité et dans des circonstances particulières où il n'y a pas de PE dans le réseau électrique.

Désactiver la détction de PE: Appuyer simultanément sur "Amps+Time" pendant 4s.

Réactiver la détction de PE: Appuyer simultanément sur "Amps+Time" pendant 4s.

Utilisation : Demarrage de la charge

Démarrage de la charge

Étape	Illustration Opération
1.		Insérez la fiche dans la bonne prise d'alimentation.
2.		Retirez le capuchon de protection et insérez complètement le connecteur de charge dans le port de charge de vehicule électrique (EV).
3.		Commencez à charger

DANGER

Ne pas utiliser le produit s'il semble endommagé ou si le cable est rompu.

Ne pas démonter ou assembler le connecteur et changer les pieces internes.

Ne pas nettoyer les produits avec des produits chimiques et ne pas nettoyer la voiture électrique pendant la charge.

Arré de la charge

Étape Illustration	Opération
1.		Débranche la fiche de la prise d'alimentation.
		Débranchez le connecteur de charge du vehicule électrique (EV).
2.		Fermez la coque protectrice du port de charge (EV), puis recouvre le capuchon de protection du connecteur de charge.
3.		Fermez la coque protectrice du port de charge (EV), puis recouvre le capuchon de protection du connecteur de charge.
4.		Mettez le chargeur portable dans le sac

Affichage de I'etat de l'indicateur

Voyant de l'indicateur	Statut	Voyant de l'indicateur	Statut	Voyant de l'indicateur	Statut
○	Arrêt	○	Clignotant	○	Marche
■	Arrêt	■	Clignotant	■	Marche
×	Arrêt	×	Clignotant	×	Marche

Fonctionnement:

1	Arrêt			×
2	Contrôle			×
3	Veille			×
4	Connecté			×
5	En charge			×
6	Charge complète			×

Dépannage:

1	Erreur CP
2	Erreur relais
3	Surtension/sous-tension			×
4	Protection contre les surintensités			×
5	Protection contre les fuites électriques			×
6	Non mis à la terre			×
7	Avertissement de température			×
8	Température élevée persistante			×

Changement de courant nominal :

ATTENTION

Avant de changer le courant de charge, assurez-vous que la fiche d'alimentation est fermement inseree dans la prise et que l'autre extrimete du cable est disconnected du vehicule electrique (EV).

Étape Illustration Statut
1. Insérez la fiche dans laonne presid'alimenta-tion.	←→	Prêt
	←→
2. Maintenez le bouton «Amps » enforcé pendant2 secondes.	CHARGING Time: 0088-03128°C405V 0.89kw16A 3.9A 8.082kwh	Accès au modeParamètres courant
3. Basculez entre lescourants 8, 10, 13 et 16 Aen appuyant brièvement sur le bouton.	AMPS8A 10A11A16A	Réglage du courantnominal selon lesbesoins de l'utilisa-teur
4. Appuyez à nouveau sur le bouton pendant 2secondes.	AMPS	Réglage du courantnominal réussi

Veuillez effectuer le réglage en 4 secondes à chaque étape, autrement, le mode de réglage sera désactivié.

Fonction minuterie:

ATTENTION

Avant d'activer la fonction minuterie, assurez-vous que la fiche d'alimentation est fermement inseree dans la prise et que l'autre extremitde du cable est deconnectee du vehicule electrique (EV).

Étape Illustration Statut
1. Insérez la fiche dans laonne prise d'alimentation.	←→	Prêt
	←→
2. Maintenez le bouton «Time» (Durée) enforcépendant 2 secondes.	CHARGING TIME 08:00:05↓20C405V 0.89kw16A 3.9A 0.802kw	Accès au modeParamètres de lafonction minuterie Laminuterie retardera ledémarrage en fonctiondu nombre d'heuresseLECTIONné.
3. Basculez entre lesdurées 1, 2, 4, 6, 8 et 10 Hen appuyant brièvementsur le bouton.	TIME1h 2hr4h→↓□-□-6h8h10h	Réglage de laminuterie selon lesbesoins de l'utilisa-teur
4. Appuyez à nouveau sur le bouton pendant 2secondes.	TIME	Réglage de laminuterie réussie

Veuillez effectuer le réglage en 4 secondes à chaque étape, autrement, le mode de réglage sera désactivé.

Remarque:

Si vous souhaitez annuler la fonction « Time » (Durée) après le début du compte à rebours, vous pouvez suivir l'une des étapes suivantes:

1. Débrancher directement la fiche de la prise de courant ; ou
2. Appuyez sur le bouton « Time » (Durée) pendant 5 secondes.
