A3P32AT2 - Chargeur de batterie BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble de charge pour véhicule électrique
Marque	Blaupunkt
Modèle	A3P32AT2
Tension de fonctionnement	380 V à 450 V
Courant nominal	32 A
Phase	Triphasé
Résistance d'isolement	> 1000 MΩ
Tension de résistance	2000 V
Résistance de contact	< 0,5 mΩ
Force d'insertion/extraction	80 N < F < 100 N
Type de connecteur	Type 2 à Type 2
Section du câble	5 x 6 mm² + 2 x 0,5 mm²
Longueur du câble	5 m
Indice de protection (IP)	IP54
Résistance au feu (UL94)	V-0
Température de fonctionnement	-30 °C à 50 °C
Matériau principal	Thermoplastique / Caoutchouc de silicone / Alliage de cuivre
Poids net	3,5 kg
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement avec des bornes de charge compatibles. Protéger de l'humidité et des températures extrêmes.
Réparabilité	Ne pas ouvrir ni modifier le câble. En cas de dommage, remplacer l'ensemble.

FOIRE AUX QUESTIONS - A3P32AT2 BLAUPUNKT

Quel type de véhicule est compatible avec ce câble ?

Ce câble est conçu pour les véhicules électriques équipés d'une prise Type 2 (norme CEI 62196). Il supporte une charge triphasée jusqu'à 32 A.

Puis-je utiliser ce câble sur une prise domestique standard ?

Non, ce câble est conçu pour une tension de 380 V à 450 V et nécessite une borne de charge adaptée. Ne pas le brancher sur une prise secteur classique.

Quelle est la puissance de charge maximale supportée ?

Avec une tension de 400 V et un courant de 32 A en triphasé, la puissance maximale est d'environ 22 kW (400 V x 32 A x √3).

Comment entretenir ce câble de charge ?

Nettoyez régulièrement les connecteurs avec un chiffon sec. Vérifiez l'état du câble et des prises avant chaque utilisation. Évitez de plier le câble de manière excessive.

Ce câble est-il résistant aux intempéries ?

Oui, il possède un indice de protection IP54, ce qui le protège contre la poussière et les projections d'eau. Cependant, évitez de l'immerger ou de l'exposer à des conditions extrêmes prolongées.

Que faire en cas de chauffage anormal du câble ?

Arrêtez immédiatement la charge et débranchez le câble. Un échauffement excessif peut indiquer un défaut de contact ou une surcharge. Faites vérifier le câble par un professionnel.

Puis-je utiliser ce câble avec une borne de charge monophasée ?

Oui, il est compatible, mais la charge se fera alors en monophasé avec une puissance réduite (environ 7,4 kW à 32 A sur 230 V).

Quelle est la longueur de ce câble ?

La longueur est de 5 mètres, ce qui offre une bonne flexibilité pour la plupart des stations de charge.

Ce câble est-il compatible avec les véhicules Tesla ?

Oui, les véhicules Tesla équipés d'un connecteur Type 2 (norme européenne) peuvent utiliser ce câble. Vérifiez que votre adaptateur éventuel est bien présent.

Où trouver la notice d'utilisation complète ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction si nécessaire.

MODE D'EMPLOI A3P32AT2 BLAUPUNKT

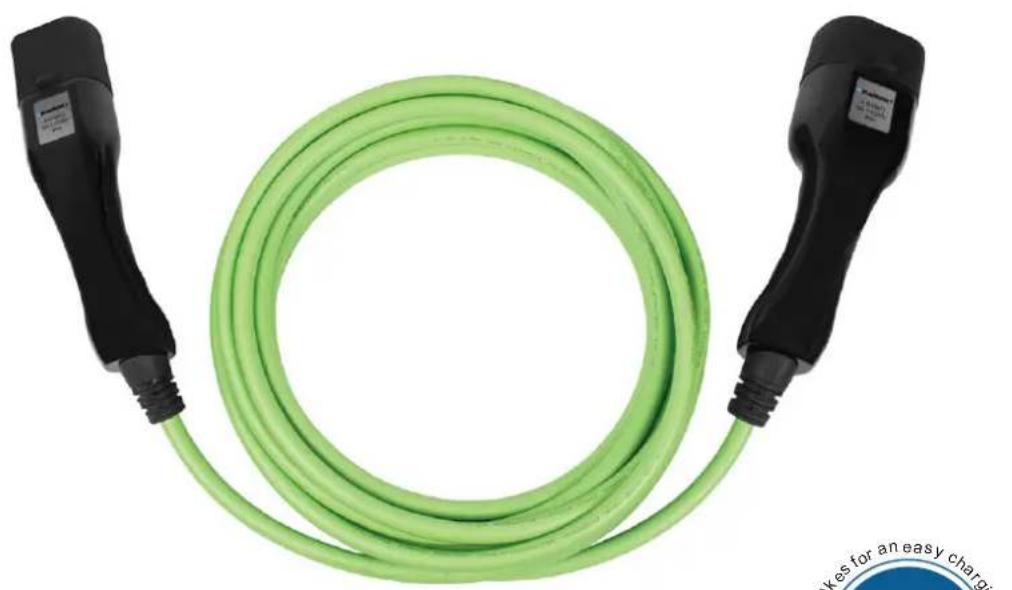

EV CHARGING CABLE

TYPE 2 to TYPE 2 Cable

SPECIFICATIONS: 1-PHASE 1-PHASE 3-PHASE 3-PHASE

Model No.:

Working Voltage:

Rated Current:

Insulation Resistance:

Resistance Voltage:

Contact resistance:

Insertion and

Extraction Force:

Main Material:

Cable Spec.:

Cable Length:

IP-class:

Fire rating:

Operating Temperature:

Net Weight:

A1P16AT2

220V~250V

16A

1000MΩ

2000V

Less than 0.5mO

80N<F<100N

Thermo Plastic/

SiliconRubber/

Copper Alloy

32.5mm²+20.5mm²

5m

54

UL94V-0

(-30^ 50^)

1.8 kg

3-PHASE

3-PHASE

A1P32AT2

220V\~250V

32A

1000MΩ

2000V

Less than 0.5m

80N<F<100N

Thermo Plastic/

SiliconRubber/

Copper Alloy

36mm²+20.5mm²

5m

54

UL94V-0

(-30^ 50^)

2.5 kg

A3P16AT2

380V 450V

16A

1000MΩ

2000V

Less than 0.5m

80N<F<100N

Thermo Plastic/

SiliconRubber/

Copper Alloy

52.5mm²+20.5mm²

5m

54

UL94V-0

(-30^ 50^)

2.8 kg

A3P32AT2

380V 450V

32A

1000MΩ

2000V

Less than 0.5m

80N<F<100N

Thermo Plastic/

SiliconRubber/

Copper Alloy

56mm²+20.5mm²

5m

54

UL94V-0

(-30^ 50^)

3.5 kg
