P1PM2T2 - Caricabatterie BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie per veicolo elettrico (EV)
Marca	Blaupunkt
Modello	P1PM2T2
Tipo di alimentazione	Monofase
Tensione di ingresso	200-250 V
Corrente nominale regolabile	8 / 10 / 13 / 16 A
Lunghezza del cavo	8 m
Tipo di connettore	T2
Dimensioni (L × l × H)	260 × 100 × 72.5 mm
Peso	2.65 kg
Grado di protezione (scatola di controllo)	IP65
Temperatura di funzionamento	-30°C a +50°C
Funzioni	Regolazione della corrente, Timer (1-10h), Rilevamento di messa a terra (PE)
Sicurezza	Utilizzare con interruttore esterno; non aprire durante la carica; non utilizzare se danneggiato
Pulizia	Non utilizzare prodotti chimici; pulire con un panno asciutto

Domande frequenti - P1PM2T2 BLAUPUNKT

Come avviare la carica?

Inserire la spina nella presa di alimentazione, quindi rimuovere il cappuccio e inserire completamente il connettore di carica nella porta di carica del veicolo elettrico. La carica si avvia automaticamente.

Come fermare la carica?

Scollegare prima la spina dalla presa di alimentazione, quindi scollegare il connettore di carica dal veicolo. Richiudere il cappuccio di protezione e riporre il caricabatterie nella sua borsa.

Come regolare la corrente di carica?

Assicurarsi che il cavo sia scollegato dal veicolo. Tenere premuto il pulsante " Amps " per 2 secondi per entrare in modalità di regolazione. Premere brevemente per scegliere tra 8, 10, 13 e 16 A, quindi tenere premuto di nuovo per 2 secondi per confermare.

Come utilizzare il timer?

Scollegare il cavo dal veicolo. Tenere premuto il pulsante " Time " per 2 secondi. Premere brevemente per selezionare 1, 2, 4, 6, 8 o 10 ore. Tenere premuto di nuovo per 2 secondi per confermare. La carica inizierà dopo il ritardo.

Cosa significa l'indicatore PE " ½! "?

" ½! " indica che il conduttore di protezione (PE) a monte non è stato rilevato. In questo caso, la carica non può iniziare. Verificare la presa di terra o disattivare il rilevamento PE se necessario.

Come disattivare il rilevamento PE?

Premere contemporaneamente i pulsanti " Amps " e " Time " per 4 secondi. La funzione si disattiva o si riattiva allo stesso modo. Attenzione: ciò comporta un rischio se la presa non ha terra.

Cosa fare in caso di errore visualizzato sullo schermo?

Consultare la tabella dei difetti nel manuale: i codici includono Errore CP, Errore relè, Sovratensione/sottotensione, Protezione sovracorrente, ecc. In base all'errore, verificare i collegamenti e l'alimentazione.

Posso caricare se la presa non ha terra?

Il caricabatterie può funzionare senza terra se si disattiva il rilevamento PE (vedere domanda precedente). Tuttavia, è fortemente consigliato caricare con una presa correttamente messa a terra per motivi di sicurezza.

Come pulire il caricabatterie?

Non pulire mai il caricabatterie con prodotti chimici o acqua. Pulirlo semplicemente con un panno asciutto e pulito. Assicurarsi che sia scollegato prima di qualsiasi pulizia.

Quali sono le precauzioni d'uso?

Utilizzare il caricabatterie in un luogo fresco, asciutto e ben ventilato, fuori dalla portata di bambini e animali. Non utilizzarlo se danneggiato. Non aprire mai l'involucro durante la carica. Utilizzare un interruttore esterno.

MANUALE UTENTE P1PM2T2 BLAUPUNKT

Caricabatterie portatile EV

Leggere attendamente le seguenti istruzioni prima di caricare il veicolo elettrico, è necessario essere consapevoli dei rischi legatiagli impianti elettrici e alle pratiche standard per la prevenzione degli incidenti.

Italiano

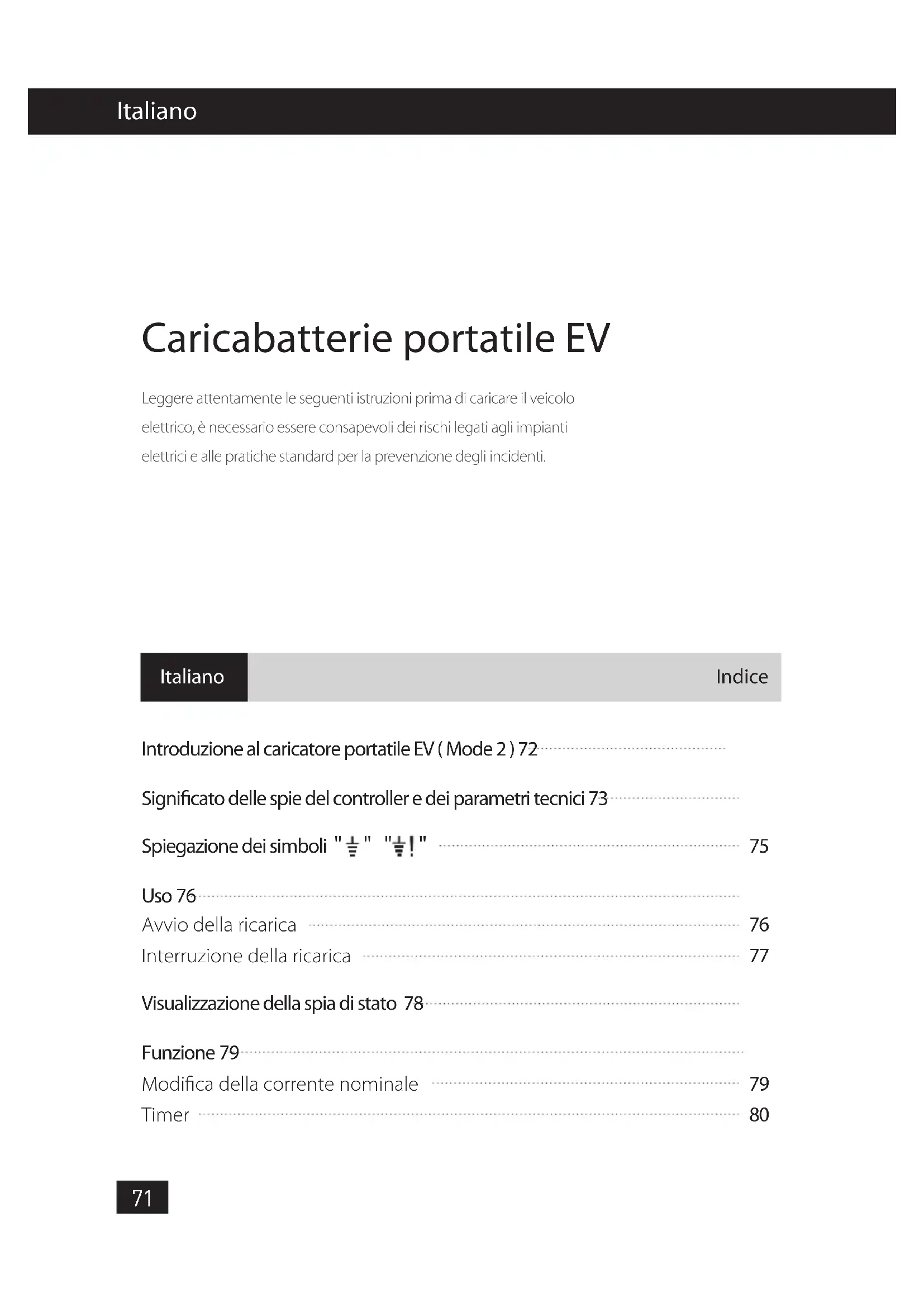

Indices

Introduzione al caricatore portatile EV (Mode 2) 72

Significato delle spie del controller e dei parametri tecnici 73

Spiegazione dei symboli " 12 " "！" 75

Uso 76

Avvio della ricarica 76

Interruzione della ricarica 77

Visualizzazione della spia di stato 78

Funzione 79

Modifica della corrente nominale 79

Timer 80

CAUTELA

• Utilizzare la fonte di alimentazione con un interrettore di circuito esterno.
• Assicurarsi che il caricatore venga utilizzato in un luogo sicuro e fuori alla portata di bambini e animali domestici.
• Utilizzare quello prodotto in un luogo fresco, asciutto e ben ventilato; evitare che entri acqua nella presa.
  Non aprie il corpo dell'apparecchio durante la ricarica o quando il caricabatterie è acceso.
• Non danneggiare intenzionalmente il prodotto.

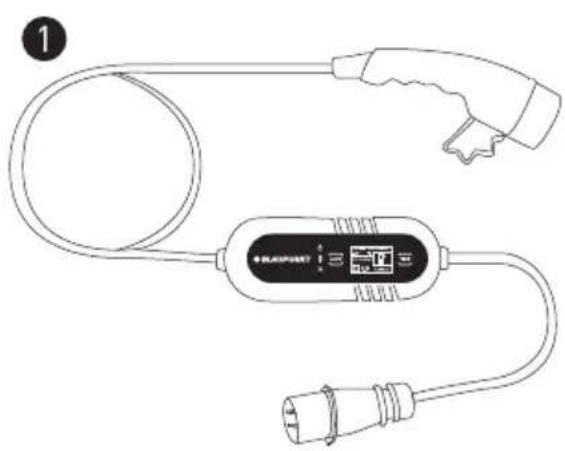

Introduzione al caricatore portatile EV (Mode 2)

Caratteristiche

Modello	Tipo di aliment. elettrica	Lunghezza totale del cavo	Tensione	Corrente nominale	Tipodi connettore
P1PM2T2	Monofase	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Monofase	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Monofase	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Trifase	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Monofase	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Monofase	8m	200~250V	8/10/13A	T1

1 Modelolo: P3PM2T2

Significato delle spie della centralina

	Accensione/Spegnimento	405V	Tensione
	Ricarica in corso	0.89kw	Potenza
X	Spia di guasto	16A	Corrente nominale
AMPS	Pulsante di modificata della corrente nominale	3.9A	Corrente costante
00:00:03	Tempo di ricarica	0.002kwh	Consumo elettrico
20°C	Temperatura	TIME	Tasto funzione tempo
	Rilevamento PE (rilevamento della messa a terra)	½!	Il PE a monte non è stato rilevato e la carica non può essere avviata.

Control box:

Parametri tecnici

Dimensioni (L × P × H)	260 × 100 × 72.5 mm
Peso	Trifase: 3.35 kg
Grado di protezione(Control box)	IP65
Temperatura d'esercizio	-30°C~ +50°C

1 Modello: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Significato delle spie della centralina

	Accensione/Spegnimento	245V	Tensione
	Ricarica in corso	0.89kw	Potenza
	Spia di guasto	16A	Corrente nominale
AMPS	Pulsante di modifica della corrente nominale	3.9A	Corrente costante
00:00:03	Tempo di ricarica	0.002kwh	Consumo elettrico
20°C	Temperatura	TIME	Tasto funzione tempo
	Rilevamento PE (rilevamento della messa a terra)	½!	Il PE a monte non è stato rilevato e la carica non può essere avviata.

Control box:

Parametri tecnici

Dimensioni (L × P × H)	260 × 100 × 72.5 mm
Peso	Monofase: 2.65 kg
Grado di protezione(Control box)	IP65
Temperatura d'esercizio	-30°C~ +50°C

Spiegazione dei symboli " 12 " " 12 !"

Gli utenti devono controllare il marchio di rilevamento PE "½" sul display prima di agli utilizzato. (PE significa conduttore protettivo)

1. Se il marchio "½" viene visualizzato sullo schermo, significa che il caricabatterie deve verificare la presenza del PE a monte e che il processo di carica iniziera solo quando il PE a monte è presente.

ATTENZIONE: se appare "½!" il contrassegno, significa che il PE a monte non è stato rilevato e la carica non può essere avviata.

1. Se il segno "½" NON viene visualizzato sullo schermo, significa che il caricabatterie non ha la funzione di verificare la presenza del PE a monte e cui è essere caricato indipendente nel fatto che il PE venga rilevato o meno.

ATTENZIONE: Si raccomanda vivamenteagli utenti di effettuare la ricarica in base alla condizione 1. La condizione 2 presente alcuni rischi per la sicurezza dovuti all'assenza del PE. Pertanto, la condizione 2 devese essere utilizzata solo a condizione che l'utente possa garantire la sicurezza e in circostanze particolari in cui il PE non è presente nelsystema di alimentazione.

Disattivare il rilevamento PE: premere contemporaneamente

"Amps+Time" per 4s.

Riattivazione del rilevamento PE: Premere contemporaneamente

"Amps+Time" per 4s.

Avvio della ricarica

Fase	Illustrazione Funzionamento
1.	...	Inserire la spina nella presa di corrente elettrica.
2.	...	Rimuovere il cappuccio protet-tivo e insereire completamente il connettore di ricarica nella porta di ricarica del veicolo elettrico.
3.	...	Avvio della ricarica.

PERICOLO

Nonutilizzareil prodotto se è visibilmente danneggiato o se il cavo è guasto.

Non smontare o montare il connettore e non sostituire parti interne.

Non pulire i prodotti utilizzando sostanze chimiche o pulire l'auto elettrica durante la ricarica.

nterruzione della ricarica

Fase Ilustrazione	Funzionamento
1.		Scollegare la spina alla presa di corrente elettrica.
2.		Scollegare il connettore di ricarica dal veicolo EV.
3.		Chiudere l' involucro protettivo della porta di ricarica EV, quando copire il cappuccio protettivo del connettore di ricarica.
4.		Mettere il caricatore portatile nel sacchetto.

Visualizzazione della spia di stato

Spie Spie	Stato Spie		Stato		Stato
	Spento		Lampeggiante		Acceso
	Spento		Lampeggiante		Acceso
	Spento		Lampeggiante		Acceso

Funzionamento:

1	Spegnimento
2	Controllo
3	Standby
4	Collegato
5	Ricarica in corso
6	Ricarica completa

Risoluzione dei problemi:

1	Errore CP
2	Errore del relè
3	Sovratensione/sottotensione			×
4	Protezione da sovracorrente			×
5	Protezione da perdite elettriche			×
6	Non quello a terra			×
7	Avvertenza temperatura			×
8	Temperatura elevata persistente			×

Modifica della corrente nominale:

CAUTELA

Prima di commutare la corrente di carica, assicurarsi che la spina di alimentazione sia inserita saldamente nella presa e che l'altra estremità del cavo sua scollegata dal veicolo EV.

Fase Ilustrazione Stato
1. Inserire la spina nella presa di corrente elettrica.	Pronto
2. Tenere premuto il pulsante "Amps" per 2 secondi.	Entrare in modalità impostazioni di corrente
3. Passare tra le currenti a 8, 10, 13 e 16 A premendo brevamente il pulsante.	Impostare la currente nominale in base alle necessità dell'utente
4. Premere nuovamente il pulsante per 2 secondi.	Impostazione di corrente nominale riuscita

Completare l'impostazione entro 4 secondi ad agli passaggio, altrimenti la modalità di impostazione verrà disattivata.

Funzione timer:

CAUTELA

Prima di attivare la funzione timer, assicurarsi che la spina di alimentazione sia inserita saldamente nella presa e che l'altra estremità del cavo sa scollegata dal veicolo EV.

	IlustrazioneFase Stato
1. Inserire la spina nella presa di corrente elettrica.	Pronto
2. Tenere premuto il pulsante "Time" per 2 secondi.	Entrare in modalità impostazioni funzioni timer. Il timer ristardere l'avvio del numero di ore selezioni-ato
3. Passare tra le 1,2,4,6,8 e 10 H premendo breve-mente il pulsante.	Impostare il Timer in base alle necessità dell'utente
4. Premere nuovamente il pulsante per 2 secondi.	Impostazione del timer riuscita

Completare l'impostazione entro 4 secondi ad agli passaggio, altrimenti la modalità di impostazione verrà disattivata.

Nota:

Se si desidera annullare la funzione Tempo dopo l'inizio del conto alla rovescia, è possibile eseguire una delle seguenti operazioni:

1. Scollegare direttamente la spina alla presa di corrente; o
2. Tenere premuto il pulsante Time per 5 secondi.
