Tipo di prodotto	Caricabatterie portatile per veicolo elettrico (Modo 2)
Marca	Blaupunkt
Modello	P3PM2T2
Alimentazione elettrica	Trifase, 380-450 V
Corrente nominale regolabile	8 / 10 / 13 / 16 A
Tipo di connettore	T2
Lunghezza totale del cavo	8 m
Dimensioni del quadro di controllo	260 x 100 x 72.5 mm
Peso	3.35 kg
Grado di protezione (quadro)	IP65
Temperatura di funzionamento	-30°C a +50°C
Funzioni principali	Carica con selezione di corrente, timer ritardato, rilevamento di messa a terra (PE), visualizzazione dei parametri (tensione, corrente, potenza, consumo, temperatura)
Sicurezza	Protezione contro sovratensioni/sottotensioni, sovracorrenti, perdite elettriche, guasto a terra, surriscaldamento; deve essere utilizzato con un interruttore magnetotermico esterno
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare prodotti chimici; non aprire il quadro sotto tensione
Ricambi e riparabilità	Contattare il servizio clienti Blaupunkt; non smontare o modificare il connettore
Informazioni generali	Caricabatterie portatile per veicolo elettrico, uso interno o esterno al riparo dall'acqua, non utilizzare se il cavo è danneggiato

Domande frequenti - P3PM2T2 BLAUPUNKT

Come avviare la ricarica con il caricabatterie P3PM2T2?

Collegare la spina di alimentazione a una presa adatta, quindi inserire il connettore T2 nel veicolo. La ricarica si avvia automaticamente. Assicurarsi che la presa sia correttamente messa a terra.

Come regolare la corrente di ricarica?

Scollegare prima il connettore dal veicolo. Inserire la spina di alimentazione, quindi tenere premuto il pulsante «Amps» per 2 secondi. Utilizzare quindi brevi pressioni per passare tra 8, 10, 13 e 16 A. Confermare tenendo premuto il pulsante per 2 secondi.

Come utilizzare la funzione timer?

Scollegare il connettore dal veicolo. Collegare la spina di alimentazione, tenere premuto il pulsante «Time» per 2 secondi, quindi scegliere il ritardo (1, 2, 4, 6, 8 o 10 h) con brevi pressioni. Confermare tenendo premuto il pulsante per 2 secondi. La ricarica inizierà dopo il ritardo.

Cosa significa la visualizzazione «½!» sullo schermo?

Questo simbolo indica che il conduttore di protezione (PE) a monte non viene rilevato. La ricarica non può iniziare finché la messa a terra non è corretta. Verificare l'impianto elettrico.

Si può usare questo caricabatterie all'esterno?

Sì, il quadro di controllo ha un grado di protezione IP65, che lo protegge da polvere e getti d'acqua. Tuttavia, posizionarlo in un luogo asciutto e al riparo da intemperie dirette.

Cosa fare se il caricabatterie mostra un errore di sovratemperatura?

Se la spia di avvertimento della temperatura si accende, interrompere la ricarica e lasciare raffreddare il caricabatterie. Evitare di esporlo al sole o a una fonte di calore. Se il problema persiste, contattare il servizio clienti.

Il caricabatterie è compatibile con un impianto monofase?

No, il modello P3PM2T2 è progettato per un'alimentazione trifase (380-450 V). Non funzionerà correttamente su una presa monofase standard.

Come pulire il caricabatterie?

Utilizzare un panno asciutto e morbido per pulire il quadro e il cavo. Non utilizzare mai prodotti chimici, solventi o pulitori ad alta pressione. Non pulire il veicolo durante la ricarica.

Posso usare una prolunga con questo caricabatterie?

È sconsigliato usare una prolunga, poiché può causare perdita di tensione e rischi di surriscaldamento. Collegare direttamente il caricabatterie a una presa a muro con interruttore magnetotermico.

Cosa fare se il caricabatterie non rileva la messa a terra?

Verificare la presa di alimentazione: deve essere correttamente collegata a terra. Se appare il simbolo «½!», la ricarica non partirà. È possibile disattivare temporaneamente il rilevamento PE premendo contemporaneamente «Amps»+«Time» per 4 secondi, ma ciò comporta un rischio di sicurezza.

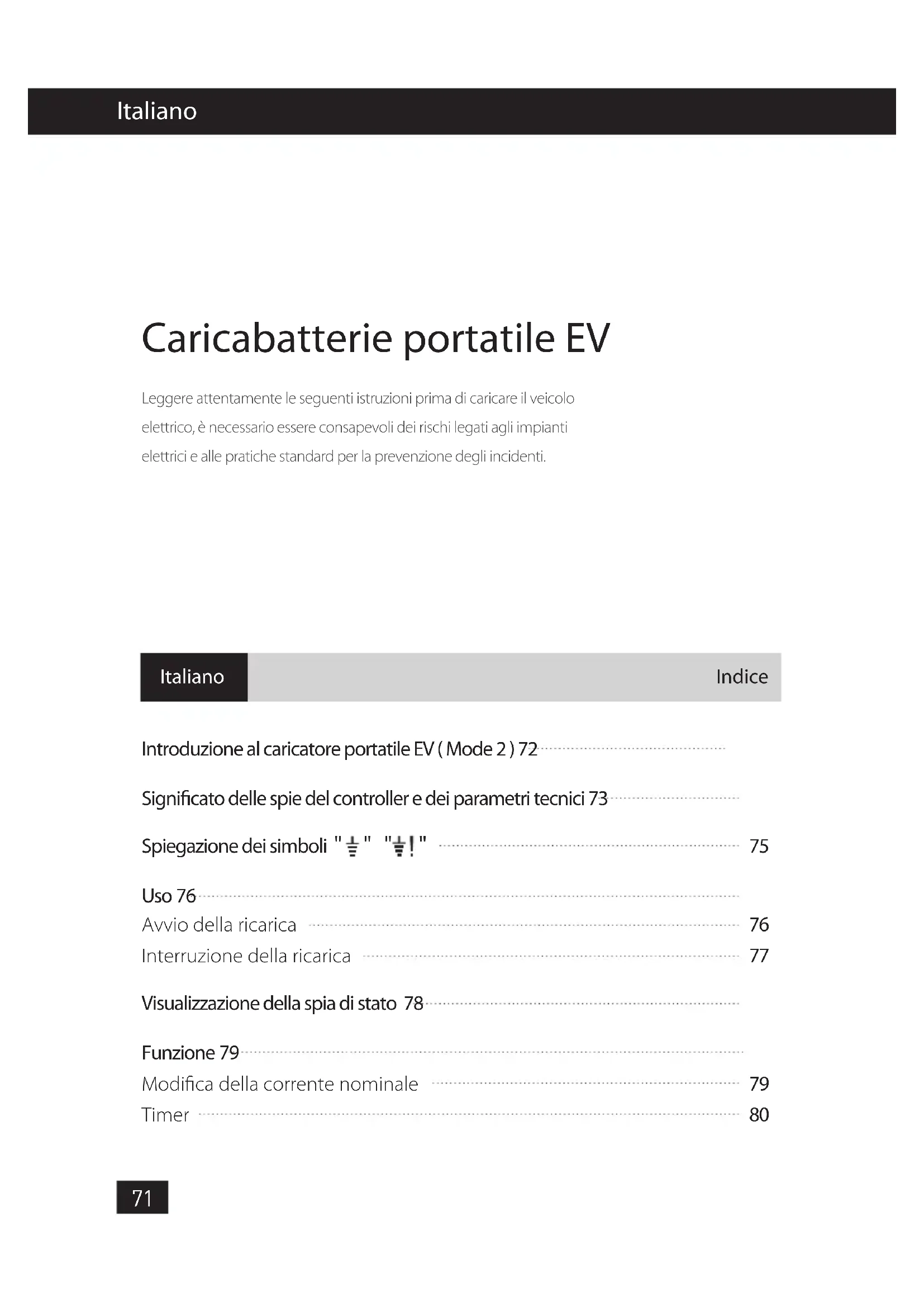

MANUALE UTENTE P3PM2T2 BLAUPUNKT

Caricabatterie portatile EV

Leggere attendamente le seguenti istruzioni prima di caricare il veicolo elettrico, è necessario essere consapevoli dei rischi legatiagli impianti elettrici e alle pratiche standard per la prevenzione degli incidenti.

Italiano

Indices

Introduzione al caricatore portatile EV (Mode 2) 72

Significato delle spie del controller e dei parametri tecnici 73

Spiegazione dei symboli " 12 " "！" 75

Uso 76

Avvio della ricarica 76

Interruzione della ricarica 77

Visualizzazione della spia di stato 78

Funzione 79

Modifica della corrente nominale 79

Timer 80

CAUTELA

• Utilizzare la fonte di alimentazione con un interrettore di circuito esterno.
• Assicurarsi che il caricatore venga utilizzato in un luogo sicuro e fuori alla portata di bambini e animali domestici.
• Utilizzare quello prodotto in un luogo fresco, asciutto e ben ventilato; evitare che entri acqua nella presa.
  Non aprie il corpo dell'apparecchio durante la ricarica o quando il caricabatterie è acceso.
• Non danneggiare intenzionalmente il prodotto.

Introduzione al caricatore portatile EV (Mode 2)

Caratteristiche

Modello	Tipo di aliment. elettrica	Lunghezza totale del cavo	Tensione	Corrente nominale	Tipodi connettore
P1PM2T2	Monofase	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Monofase	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Monofase	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Trifase	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Monofase	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Monofase	8m	200~250V	8/10/13A	T1

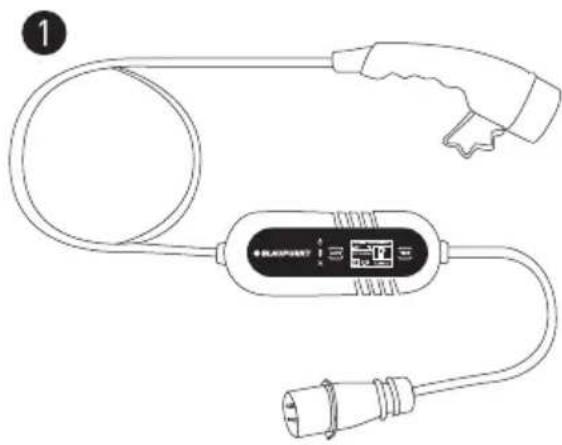

1 Modelolo: P3PM2T2

Significato delle spie della centralina

	Accensione/Spegnimento	405V	Tensione
	Ricarica in corso	0.89kw	Potenza
	Spia di guasto	16A	Corrente nominale
AMPS	Pulsante di modifica della corrente nominale	3.9A	Corrente costante
00:00:03	Tempo di ricarica	0.002kwh	Consumo elettrico
20°C	Temperatura	TIME	Tasto funzione tempo
	Rilevamento PE (rilevamento della messa a terra)	½!	Il PE a monte non è stato rilevato e la carica non può essere avviata.

Control box:

Parametri tecnici

Dimensioni (L × P × H)	260 × 100 × 72.5 mm
Peso	Trifase: 3.35 kg
Grado di protezione(Control box)	IP65
Temperatura d'esercizio	-30°C~ +50°C

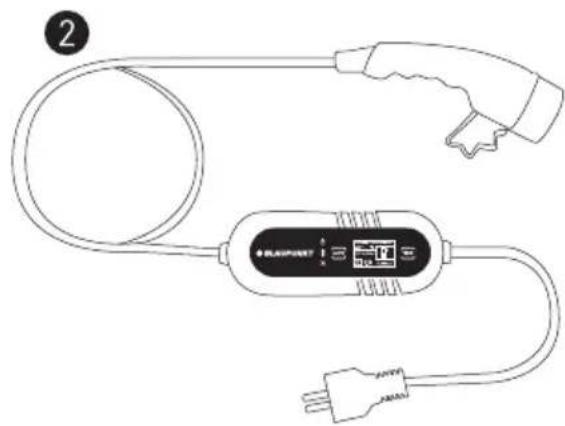

1 Modello: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Significato delle spie della centralina

	Accensione/Spegnimento	245V	Tensione
	Ricarica in corso	0.89kw	Potenza
	Spia di guasto	16A	Corrente nominale
AMPS	Pulsante di modifica della corrente nominale	3.9A	Corrente costante
00:00:03	Tempo di ricarica	0.002kwh	Consumo elettrico
20°C	Temperatura	TIME	Tasto funzione tempo
	Rilevamento PE (rilevamento della messa a terra)	½!	Il PE a monte non è stato rilevato e la carica non può essere avviata.

Control box:

Parametri tecnici

Dimensioni (L × P × H)	260 × 100 × 72.5 mm
Peso	Monofase: 2.65 kg
Grado di protezione(Control box)	IP65
Temperatura d'esercizio	-30°C~ +50°C

Spiegazione dei symboli " 12 " " 12! "

Gli utenti devono controllare il marchio di rilevamento PE "½" sul display prima di agli utilizzato. (PE significa conduttore protettivo)

1. Se il marchio "½" viene visualizzato sullo schermo, significa che il caricabatterie deve verificare la presenza del PE a monte e che il processo di carica iniziera solo quando il PE a monte è presente.

ATTENZIONE: se appare "½!" il contrassegno, significa che il PE a monte non è stato rilevato e la carica non può essere avviata.

1. Se il segno "½" NON viene visualizzato sullo schermo, significa che il caricabatterie non ha la funzione di verificare la presenza del PE a monte e cui è essere caricato indipendente nel fatto che il PE venga rilevato o meno.

ATTENZIONE: Si raccomanda vivamenteagli utenti di effettuare la ricarica in base alla condizione 1. La condizione 2 presente alcuni rischi per la sicurezza dovuti all'assenza del PE. Pertanto, la condizione 2 devese essere utilizzata solo a condizione che l'utente possa garantire la sicurezza e in circostanze particolari in cui il PE non è presente nelsystema di alimentazione.

Disattivare il rilevamento PE: premere contemporaneamente

"Amps+Time" per 4s.

Riattivazione del rilevamento PE: Premere contemporaneamente

"Amps+Time" per 4s.

Avvio della ricarica

Fase	Illustrazione Funzionamento
1.	...	Inserire la spina nella presa di corrente elettrica.
2.	...	Rimuovere il cappuccio protet-tivo e insereire completamente il connettore di ricarica nella porta di ricarica del veicolo elettrico.
3.	...	Avvio della ricarica.

PERICOLO

Nonutilizzareil prodotto se è visibilmente danneggiato o se il cavo è guasto.

Non smontare o montare il connettore e non sostituire parti interne.

Non pulire i prodotti utilizzando sostane chimiche o pulire l'auto elettrica durante la ricarica.

nterruzione della ricarica

Fase Ilustrazione	Funzionamento
1.		Scollegare la spina alla presa di corrente elettrica.
2.		Scollegare il connettore di ricarica dal veicolo EV.
3.		Chiudere l' involucro protettivo della porta di ricarica EV, quando copire il cappuccio protettivo del connettore di ricarica.
4.		Mettere il caricatore portatile nel sacchetto.

Visualizzazione della spia di stato

Spie Spie	Stato Spie		Stato		Stato
	Spento		Lampeggiante		Acceso
	Spento		Lampeggiante		Acceso
	Spento		Lampeggiante		Acceso

Funzionamento:

1	Spegnimento
2	Controllo
3	Standby
4	Collegato
5	Ricarica in corso
6	Ricarica completa

Risoluzione dei problemi:

1	Errore CP
2	Errore del relè
3	Sovratensione/sottotensione			×
4	Protezione da sovracorrente			×
5	Protezione da perdite elettriche			×
6	Non quello a terra			×
7	Avvertenza temperatura			×
8	Temperatura elevata persistente			×

Modifica della corrente nominale:

CAUTELA

Prima di commutare la corrente di carica, assicurarsi che la spina di alimentazione sia inserita saldamente nella presa e che l'altra estremità del cavo sua scollegata dal veicolo EV.

Fase Ilustrazione Stato
1. Inserire la spina nella presa di corrente elettrica.		Pronto
2. Tenere premuto il pulsante "Amps" per 2 secondi.		Entrare in modalità impostazioni di corrente
3. Passare tra le currenti a 8, 10, 13 e 16 A premendo brevamente il pulsante.		Impostare la corrente nominale in base alle necessità dell'utente
4. Premere nuovamente il pulsante per 2 secondi.		Impostazione di corrente nominale riuscita

Completare l'impostazione entro 4 secondi ad agli passaggio, altrimenti la modalità di impostazione verrà disattivata.

Funzione timer:

CAUTELA

Prima di attivare la funzione timer, assicurarsi che la spina di alimentazione sia inserita saldamente nella presa e che l'altra estremità del cavo si scollegata dal veicolo EV.

	IlustrazioneFase Stato
1. Inserire la spina nella presa di corrente elettrica.	Pronto
2. Tenere premuto il pulsante "Time" per 2 secondi.	Entrare in modalità impostazioni funzioni timer. Il timer ristardere l'avvio del numero di ore selezioni-ato
3. Passare tra le 1,2,4,6,8 e 10 H premendo breve-mente il pulsante.	Impostare il Timer in base alle necessità dell'utente
4. Premere nuovamente il pulsante per 2 secondi.	Impostazione del timer riuscita

Completare l'impostazione entro 4 secondi ad agli passaggio, altrimenti la modalità di impostazione verrà disattivata.

Nota:

Se si desidera annullare la funzione Tempo dopo l'inizio del conto alla rovescia, è possibile eseguire una delle seguenti operazioni:

1. Scollegare direttamente la spina alla presa di corrente; o
2. Tenere premuto il pulsante Time per 5 secondi.
