Produkttype	Bærbar oplader til elbil (Mode 2)
Mærke	Blaupunkt
Model	P3PM2T2
Strømforsyning	Trefaset, 380-450 V
Indstillelig mærkestrøm	8 / 10 / 13 / 16 A
Stiktype	T2
Samlet kabellængde	8 m
Mål på kontrolboks	260 x 100 x 72.5 mm
Vægt	3.35 kg
Beskyttelsesklasse (kontrolboks)	IP65
Driftstemperatur	-30°C til +50°C
Hovedfunktioner	Opladning med strømvalg, forsinket timer, jordingsdetektion (PE), visning af parametre (spænding, strøm, effekt, forbrug, temperatur)
Sikkerhed	Beskyttelse mod over-/underspænding, overstrøm, elektrisk lækage, jordfejl, overophedning; skal anvendes med ekstern afbryder
Vedligeholdelse og rengøring	Rengør med en tør klud; brug ikke kemikalier; åbn ikke kontrolboksen under spænding
Reservedele og reparationsmuligheder	Kontakt Blaupunkt kundeservice; adskil eller modificer ikke stikket
Generel info	Bærbar oplader til elbil, anvendelse indendørs eller udendørs i læ for vand, brug ikke, hvis kablet er beskadiget

Ofte stillede spørgsmål - P3PM2T2 BLAUPUNKT

Hvordan starter jeg opladningen med opladeren P3PM2T2?

Sæt strømstikket i en passende stikkontakt, og sæt derefter T2-stikket i køretøjet. Opladningen starter automatisk. Sørg for, at stikkontakten er korrekt jordet.

Hvordan justerer jeg ladestrømmen?

Tag først stikket ud af køretøjet. Sæt strømstikket i, og hold derefter «Amps»-knappen nede i 2 sekunder. Brug derefter korte tryk til at skifte mellem 8, 10, 13 og 16 A. Bekræft ved at holde knappen nede i 2 sekunder.

Hvordan bruger jeg timeren?

Tag stikket ud af køretøjet. Sæt strømstikket i, hold «Time»-knappen nede i 2 sekunder, og vælg forsinkelsen (1, 2, 4, 6, 8 eller 10 timer) med korte tryk. Bekræft ved at holde knappen nede i 2 sekunder. Opladningen starter efter forsinkelsen.

Hvad betyder visningen «½!» på skærmen?

Dette symbol angiver, at den beskyttende leder (PE) opstrøms ikke registreres. Opladningen kan ikke starte, før jordforbindelsen er korrekt. Kontroller din elektriske installation.

Kan denne oplader bruges udendørs?

Ja, kontrolboksen har beskyttelsesklasse IP65, hvilket beskytter mod støv og vandstråler. Placer den dog et tørt sted i læ for direkte vejrlig.

Hvad gør jeg, hvis opladeren viser en overophedningsfejl?

Hvis temperaturadvarselslyset tændes, skal du stoppe opladningen og lade opladeren køle af. Undgå at udsætte den for solen eller en varmekilde. Hvis problemet fortsætter, skal du kontakte kundeservice.

Er opladeren kompatibel med en enfaset installation?

Nej, modellen P3PM2T2 er designet til trefaset strømforsyning (380-450 V). Den fungerer ikke korrekt på en standard enfaset stikkontakt.

Hvordan rengør jeg opladeren?

Brug en tør, blød klud til at tørre kontrolboksen og kablet. Brug aldrig kemikalier, opløsningsmidler eller højtryksrensere. Rengør ikke køretøjet under opladning.

Kan jeg bruge en forlængerledning med denne oplader?

Det frarådes at bruge en forlængerledning, da det kan medføre spændingstab og overophedningsrisiko. Tilslut opladeren direkte til en vægstikkontakt med afbryder.

Hvad gør jeg, hvis opladeren ikke registrerer jordforbindelsen?

Kontroller strømstikkontakten: Den skal være korrekt jordet. Hvis symbolet «½!» vises, vil opladningen ikke starte. Du kan midlertidigt deaktivere PE-detektering ved at trykke samtidigt på «Amps»+«Time» i 4 sekunder, men dette udgør en sikkerhedsrisiko.

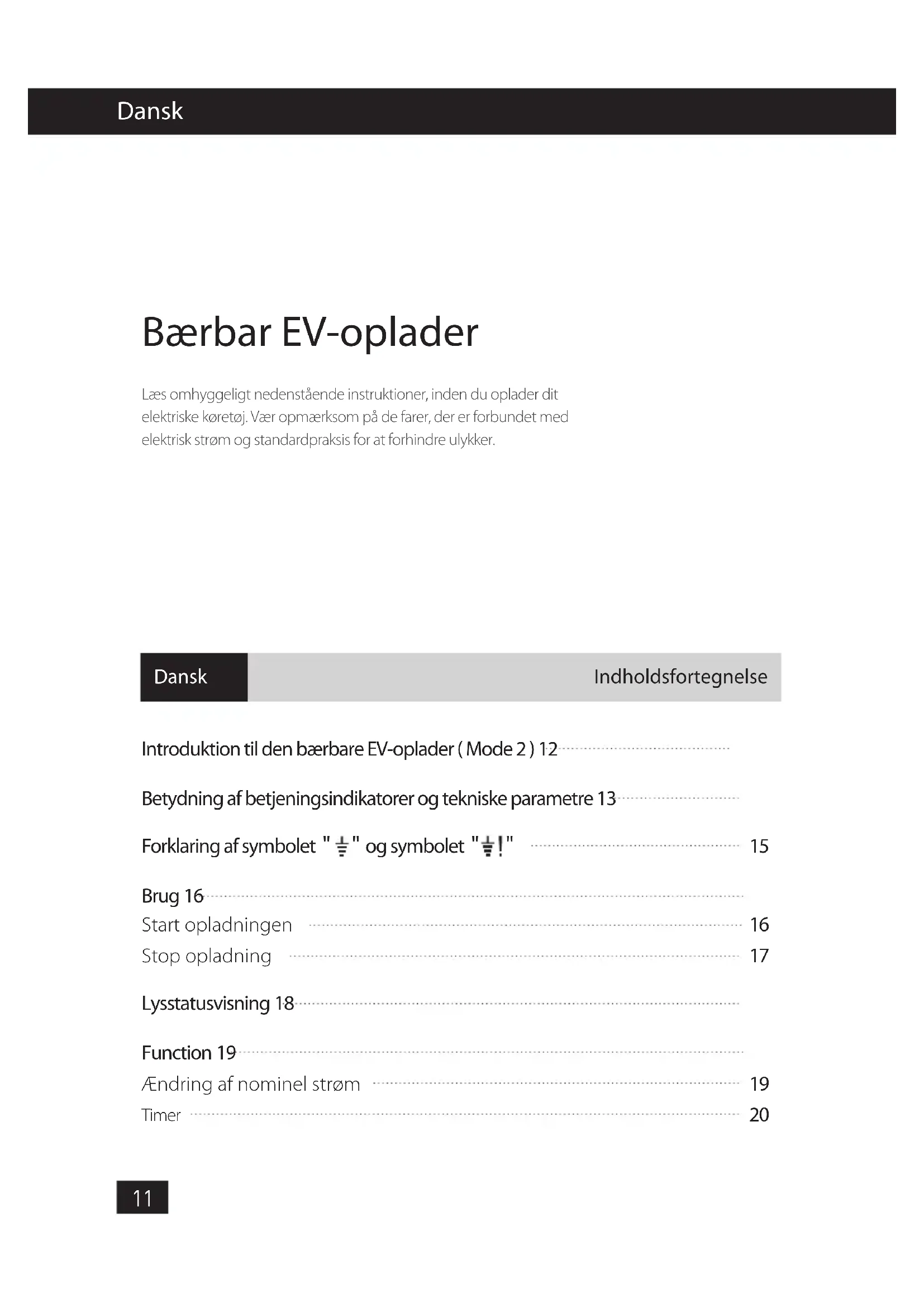

BRUGSANVISNING P3PM2T2 BLAUPUNKT

Læs omhyggeligt nedenstaende instruktioner, inden du oplader dit elektriske køretøj. Vær opmaerk som på de farer, der er forbundet med elektrisk strøm og standardpraksis for at forbindre ulykker.

Dansk

Indholdsfortegnelse

Introduktion til den bærbare EV-oblader (Mode 2) 12

Betydning af betjeningsindikatorer og tekniske parametre 13

Forklaring af symbolet 12 og symbolet 12! 15

Brug 16

Start opladningen 16

Stop opladning 17

Lysstatusvisning 18

Function 19

Andering af nominal strom 19

Timer 20

FORSIGTIG

• Brug strömkilden med en ekstern afbryder.
  Sorg for, at opladeren bruges et sikkert sted uden for rækkevidde af sma born eller kaeledyr.
• Brug dette produit i et kolest, tort og godt ventileret omrade. Undga, at derkommen vand ind istikket.
• Abn/DDke kabinettet under opladning,ller narr opladeren er taendt.
• Undgå at beskadigeproduktet.

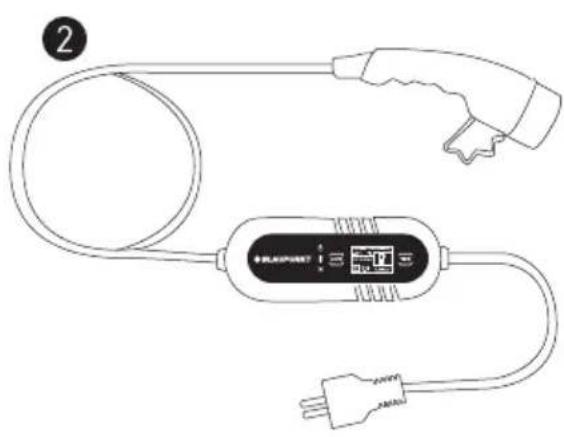

Introduktion til den bærbare EV-oplader (Mode 2)

Specificationer

Model	Strømforsyning stype	Samlet kabellaengde	Spænding	Nominel strøm	Stikforbindelse stype
P1PM2T2	Enfaset	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Enfaset	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Enfaset	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Trefaset	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Enfaset	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Enfaset	8m	200~250V	8/10/13A	T1

1 Model: P3PM2T2

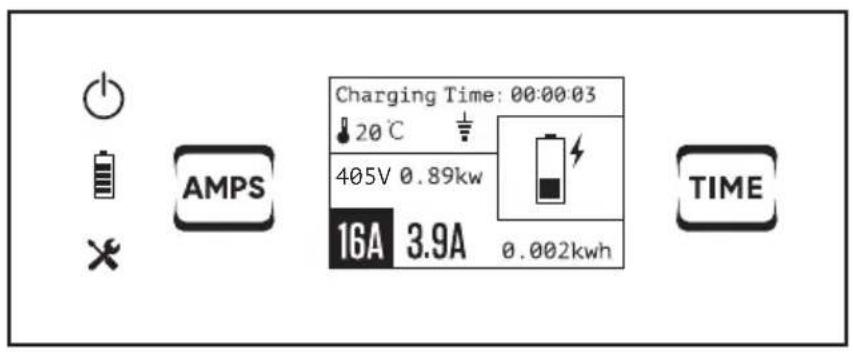

Betydning af betjeningsindikatorer

	Power tænd/sluk	405V	Spænding
	Oplader	0.89kw	Strøm
×	Fejlindikator	16A	Nominal strøm
AMPS	Nominal strømændring-knap	3.9A	Konstant strøm
00:00:03	Opladningstid	0.002kwh	Elforbrug
20°C	Temperatur	TIME	Timerfunktionsknap
1/2	PE-detektion(jordingsdetektion)	1/2!	Opstrøms PE er ikkeblevet fundet, ogopladningen kanikke startes.

Control box:

Tekniske parametre

Dimensioner (L × B × H)	260 × 100 × 72.5 mm
Vægt	3-fase: 3.35kg
Beskyttelsesgrad (Control box)	IP65
Driftstemperatur	-30°C til +50°C

Model: P1PM2T2 / P1PM2T1 / P1PM2T2C / P1PM2T2BS / P1PM2T1BS

Betydning af betjeningsindikatorer

	Power tænd/sluk	245V	Spænding
	Oplader	0.89kw	Strøm
×	Fejlindikator	16A	Nominal strøm
AMPS	Nominal strømændring-knap	3.9A	Konstant strøm
00:00:03	Opladningstid	0.002kwh	Elforbrug
20°C	Temperatur	TIME	Timerfunktionsknap
1/2	PE-detektion(jordingsdetektion)	1/2!	Opstrøms PE er ikkeblevet fundet, ogopladningen kanikke startes.

Control box:

Tekniske parametre

Dimensioner (L × B × H)	260 × 100 × 72.5 mm
Vægt	1-fase: 2.65kg
Beskyttesesgrad (Control box)	IP65
Driftstemperatur	-30°C til +50°C

Forklaring af symbolet "½" og symbolet "½!"

Brugerne skal kontrollere PE-detektionsmærket 12 pà displayet før hv er brug. (PE betyder beskyttelsesleder)

1.Hvis mærket "½" vises på skærmen, angiver det, at opladeren skal kontrollere tilstedeværelsen af opstrøms PE, og opladningsprocessen vil kun begynde,ningar opstrøms PE er til stede.

OBS: Hvis mærket "½!" vises, betyder det, at opstrøms PE/DD er tilstede, og at opladningen/DD kan startes.

2.Hvis mærket "½" IKKE vises på skærmen, betyder det, at opladeren ikke har nogen Funktion til at verificere tilstedeveerelsen af opstrøms PE og kan oplades, uanset om PE kan detekteres eller ej.

BEMÄRK: Det anbefales kraftigt, at brugerne oplader under betingelse 1. Betingelse 2 indebærer visse sikkerhedrisici på grund af fravaret af PE. Så betingelse 2 bør kun anwendes under forudsætning af, at brugerne kan garantere sikkerheden, og under særlige omstændigheder, hvor der/DDke findes PE i elsystemet.

Deaktivere PE-detektion: Tryk på "Amps+Time" i 4sammen.
Genaktivere PE-detektion: Tryk på "Amps+Time" i 4 sekunderammen.

Brug: Start opladningen

Start opladningen

Trin	Illustration Drift
1.		Sæt stikket i det korrekte strømforsyningsstik.
2.		Fjern beskyttelseshæten og søt opladningsconnectoren helt ind i EV-opladning-sporten.
3.		Start opladnigen.

FARE

Brug ikke Produktet, hvis det ser ud til at�� beskadiget, eller kabinet er ødelagt.

Du mä jeg adskille/samle konnektoren ell er udskifte dets indvendige del.

Undlad at rengore produktre med kemikalier aller rengore EV-bilen under opladning.

Stop opladning

Trin Illustration Drift
1.	Træk stikket ud af stikkontak- ten.
2.	Frikobl opladningsstikket fra EV-køretøj.
3.	Luk beskyttelseskappen på EV-opladningsporten, og søt beskyttelseshæften på oplad- ningsstikket.
4.	Læg den bærbare opladeren i tasken.

Lysstatusvisining

Indikatorlys Indikatorys Indikatorlys			Status		Status
	Off (Slukket)		Blinker		On (Taendt)
	Off (Slukket)		Blinker		On (Taendt)
	Off (Slukket)		Blinker		On (Taendt)

Betjening:

1	Sluk			×
2	Check			×
3	Standby			×
4	Tilsluttet			×
5	Oplader			×
6	Opladning gennemført			×

Fejlfinding:

1	CP-fejl
2	Relæfejl
3	Overspænding/underspænding			×
4	Overstrømsbeskyttelse			×
5	Elektrisk lækagesikring			×
6	Ikke jordet			×
7	Temperaturadvarsel			×
8	Vedvarende hj temporatur			×

Aendring af nominal strøm:

FORSIGTIG

IInden du skifter ladestrom, skal du sorge for, at stromstikket er sat ordentligt i stikkontakten, og at den anden kabelende er koblet fra EV-koretojet.

Trin Illustration Status
1.Sæt stikket i det korrek- te strømforsyningsstik.	←←→	Klar
	←←→
2.Hold knappen "Amps" nede i 2 sekunder.	Charging Time: 00:88:83 12:57 C 405V 0.89kw 16A 3.9A 0.082kwh TIME	Gå ind i tilstanden Aktuelle indstillinger
3.Skift mellem 8, 10, 13 og 16 A-strømme ved at trykke kort på knappen.	AMPS 8A 10A ↑ ↓ □ ← 13A16A	Indstillingen af nomi- nel strøm after brugerens behov
4.Tryk på knappen i 2 sekunderigen.	AMPS	Indstillingen af nomi- nel strøm er vellykke

Gennemfor indstillingen inden for 4 sekunder ved hvert trin, ellers deaktiveres indstillingstilstanden.

Timer-funktion:

FORSIGTIG

Inden du aktiverer timer Funktionen, skal du sorge for, at strømstikket er sat ordentlich i stikkontakten, og at den,anden kabelende er koblet fra EV-koretojet.

Trin Illustration Status
1.Sæt stikket i det korrek- te strømforsyningsstik.	Klar
	405V 0.89kw 16A 3.9A 0.002kwh	Gå ind i Timer-funk- tionens indstillingstil- stand.Timeren forsinker starten med det valgte antal timer
2.Hold knappen "Tid" inde i 2 sekunder.	CHARGING TIRE: 080000 120C 405V 0.89kw TIME 16A 3.9A 0.002kwh	Indstilling af timeren after brugerens behov
3.Skift mellem 1,2,4,6,8 og 10 t gange ved at trykke kort på knappen.	1h 2h 4h → ↓ □ - □ - 6h8h10h	Timerindstillingen blev gennemført
4.Tryk på knappen i 2 sekunderigen.	TIME

Gennemfor indstillingen inden for 4 sekunder ved hvert trin, ellers deaktiveres indstillingstilstanden.

Bemaerk:

Hvis du onsker at annullere tidsfunktionen, after nedtaellingen er startet, kan du gore et af folgende trin:
