Produkttyp	Bärbar laddare för elfordon (Mode 2)
Varumärke	Blaupunkt
Modell	P3PM2T2
Strömförsörjning	Trefas, 380-450 V
Justerbar märkström	8 / 10 / 13 / 16 A
Kontakttyp	T2
Totalkabellängd	8 m
Mått på styrenhet	260 x 100 x 72.5 mm
Vikt	3.35 kg
Kapslingsklass (IP)	IP65
Driftstemperatur	-30°C till +50°C
Huvudfunktioner	Laddning med strömvals, fördröjd timer, jordfelsdetektering (PE), visning av parametrar (spänning, ström, effekt, förbrukning, temperatur)
Säkerhet	Skydd mot överspänning/underspänning, överström, elektriska läckor, jordfel, överhettning; måste användas med extern jordfelsbrytare
Underhåll och rengöring	Rengör med torr trasa; använd inte kemikalier; öppna inte höljet medan den är ansluten
Reservdelar och reparerbarhet	Kontakta Blaupunkt kundtjänst; demontera eller modifiera inte kontakten
Allmän information	Bärbar laddare för elfordon, användning inomhus eller utomhus skyddad mot vatten, använd inte om kabeln är skadad

Vanliga frågor - P3PM2T2 BLAUPUNKT

Hur startar man laddning med laddaren P3PM2T2?

Anslut nätkontakten till ett lämpligt uttag, sätt sedan in T2-kontakten i fordonet. Laddningen startar automatiskt. Se till att uttaget är korrekt jordat.

Hur ställer man in laddströmmen?

Koppla först bort kontakten från fordonet. Anslut nätkontakten, tryck sedan och håll in knappen «Amps» i 2 sekunder. Använd därefter korta tryck för att växla mellan 8, 10, 13 och 16 A. Bekräfta genom att hålla knappen intryckt i 2 sekunder.

Hur använder man timerfunktionen?

Koppla bort kontakten från fordonet. Anslut nätkontakten, håll knappen «Time» intryckt i 2 sekunder, välj sedan fördröjning (1, 2, 4, 6, 8 eller 10 timmar) med korta tryck. Bekräfta genom att hålla knappen intryckt i 2 sekunder. Laddningen startar efter fördröjningen.

Vad betyder «½!» på displayen?

Denna symbol indikerar att skyddsledaren (PE) inte detekteras. Laddningen kan inte starta förrän jordningen är korrekt. Kontrollera din elinstallation.

Kan laddaren användas utomhus?

Ja, styrenheten har kapslingsklass IP65, vilket skyddar mot damm och vattenstrålar. Placera den dock på en torr plats skyddad från direkt väderpåverkan.

Vad gör man om laddaren visar ett överhettningsfel?

Om temperaturvarningslampan tänds, stoppa laddningen och låt laddaren svalna. Undvik att utsätta den för sol eller värmekälla. Kontakta kundtjänst om problemet kvarstår.

Är laddaren kompatibel med enfasinstallation?

Nej, modellen P3PM2T2 är utformad för trefasmatning (380-450 V). Den fungerar inte korrekt på ett vanligt enfasuttag.

Hur rengör man laddaren?

Använd en torr, mjuk trasa för att torka av hölje och kabel. Använd aldrig kemikalier, lösningsmedel eller högtryckstvätt. Rengör inte fordonet under laddning.

Kan jag använda en förlängningssladd med laddaren?

Det rekommenderas inte att använda förlängningssladd eftersom det kan leda till spänningsfall och överhettningsrisk. Anslut laddaren direkt till ett vägguttag med jordfelsbrytare.

Vad gör man om laddaren inte detekterar jordning?

Kontrollera nätuttaget: det måste vara korrekt jordat. Om symbolen «½!» visas startar inte laddningen. Du kan tillfälligt inaktivera PE-detekteringen genom att samtidigt trycka på «Amps»+«Time» i 4 sekunder, men det innebär en säkerhetsrisk.

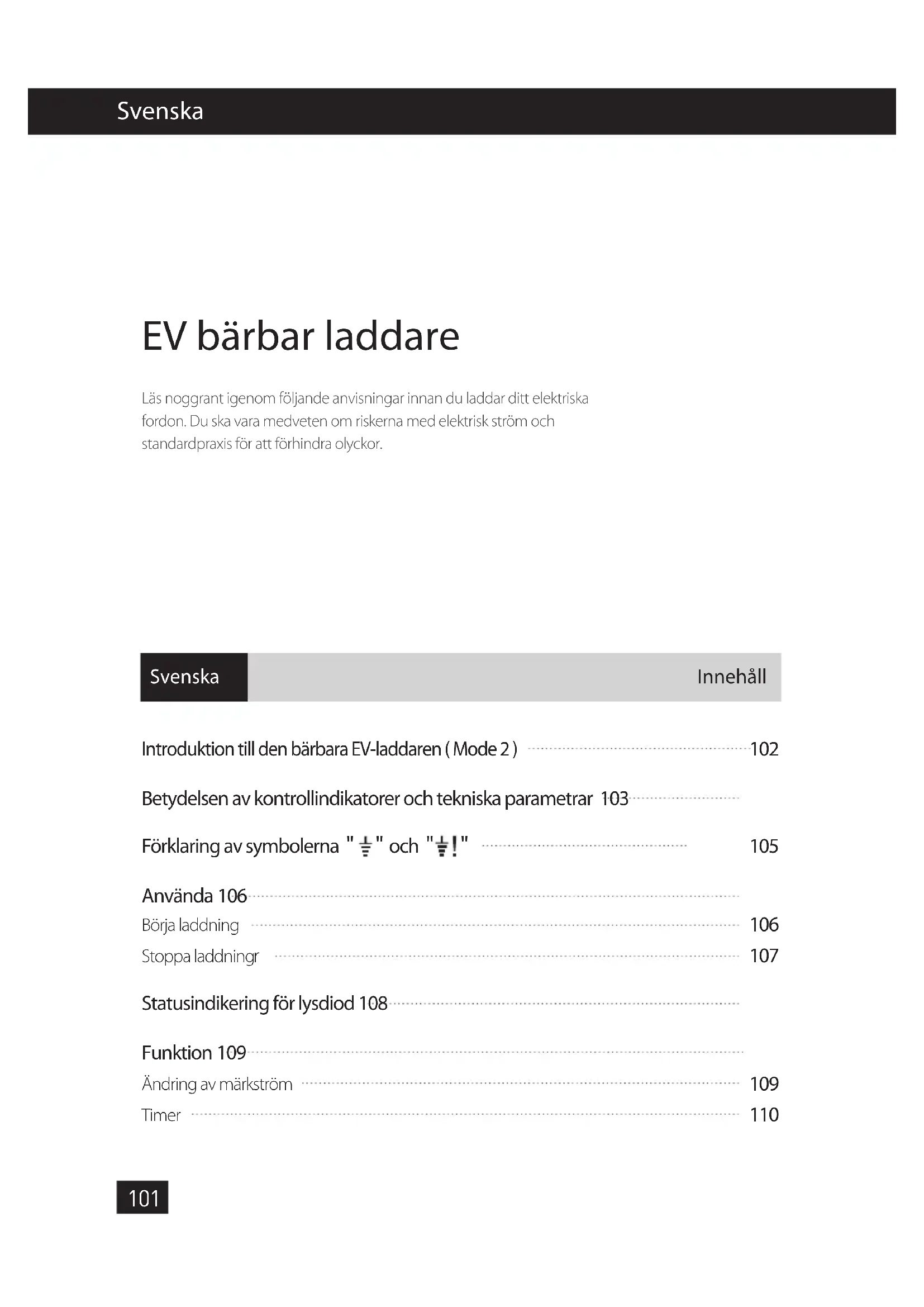

BRUKSANVISNING P3PM2T2 BLAUPUNKT

Läs noggrant igenom följande anvisningar innan du laddar ditt elektriska fordon. Du skara medveten om riskerna med elektrisk ström och standardpraxis for att Förhindra olyckor.

Svenska

Innehäll

Introduktion till den barbara EV-laddaren (Mode 2) 102

Betydelsen av kontrollindikatorer och tekiska parametrar 103

Förklaring av symbolerna " 12 " och " 12! 105

Anvanda 106

Borjaladdning 106

Stoppaladdningr 107

Statusindikering for lysdiod 108

Funktion 109

Anvand strömköllan med en extern strömbrytare.
- Sakerställ att laddaren används i en saker och trygg miljö val utom räckhäll for små barn eller husdjur.
Denna produitka anvandas i ett svalt, torrt och vãl ventilerat omrade. Undvik att vatten trang er in i stickkontakten.
- Öppna inte höljetningar du laddar ellerningar laddaren ar pâslagen.
- Undvik uppsätig skadegörelse på Produkten.

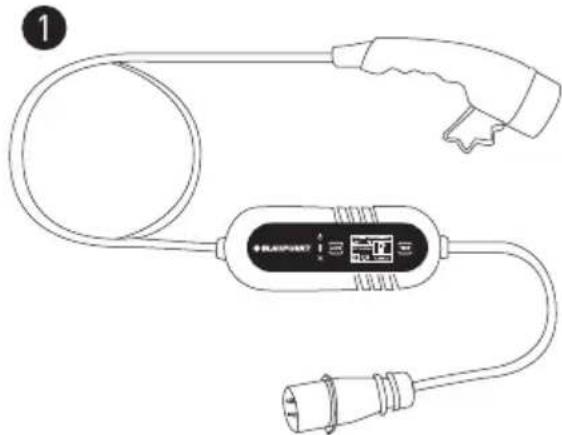

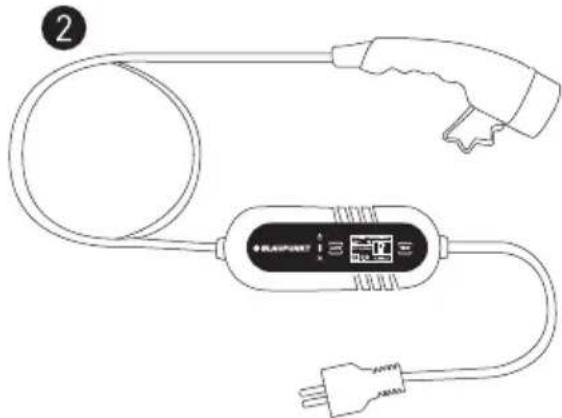

Introduktion av bärbar EV-laddare (Mode 2)

Specificationer

Modell	Typ av strömförsörjning	Kabelns totala langd	Spanning	Märkström	Typ av kontaktdon
P1PM2T2	Enfas	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Enfas	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Enfas	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Trefas	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Enfas	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Enfas	8m	200~250V	8/10/13A	T1

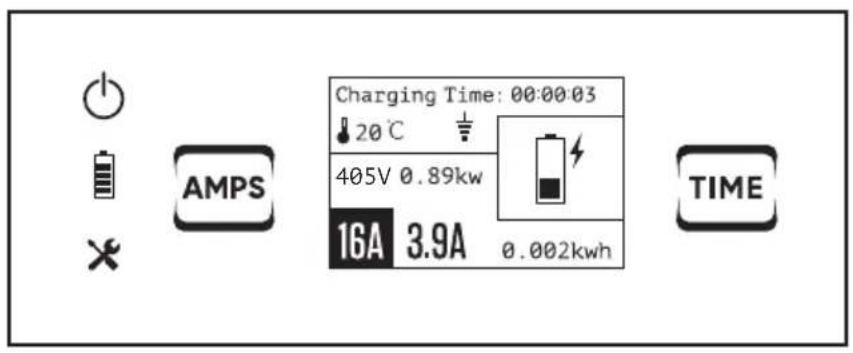

1 Modell: P3PM2T2

Betydelsen av kontrollindikatorer

	Ström på/av	405V	Spanning
	Laddar	0.89kw	Ström
×	Indikator für felsökning	16A	Märkström
AMPS	Knappen für märkströmändring	3.9A	Konstant strömstyrka
00:00:03	Laddningstid	0.002kwh	Elförbrukning
20°C	Temperatur	TIME	Knappen für tidsfunktion
½	PE-detektering (jordningsdetektering)	½!	Den uppströms belägnpe:n har inte upptäckts och laddningen kan inte startas.

Control box:

Tekniska parametrar

Mätt (L×B×H)	260×100×72.5 mm
Vikt	3-fas: 3.35 kg
Skyddsgrad( Control box )	IP65
Drifttemperatur	-30°C till +50°C

Modell: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Betydelsen av kontrollindikatorer

	Ström på/av	245V	Spanning
	Laddar	0.89kw	Ström
×	Indikator für felsökning	16A	Märkström
AMPS	Knappen für märkströmändring	3.9A	Konstant strömstyrka
00:00:03	Laddningstid	0.002kwh	Elförbrukning
20°C	Temperatur	TIME	Knappen für tidsfunktion
½	PE-detektering (jordningsdetektering)	½!	Den uppströms belägnpe; n har inte upptäckts och laddningen kan inte startas.

Control box:

Tekniska parametrar

Mätt (L×B×H)	260×100×72.5 mm
Vikt	1-fas: 2.65 kg
Skyddsgrad( Control box )	IP65
Drifttemperatur	-30°C till +50°C

Förklaring av symbolerna "½" och "½!"

Användarna@måste kontrollera PE-märket "½" på displayenFore varje användning. (PE betyder skyddsledare)

1. Om Markt visas på skärmen "½" indikerar det att laddarencka verificera narvaron av uppströms PE, och laddningen pabörjas Först nar uppströms PE ar narvarande.

OBSERVERA: Ommarkt "½!" visas betyder det att PE uppstros inte har upptäckts och att laddningen inte kan pabörjas.

1. Om Markt "½" INTE visas på skärmen betyder det att laddaren inte har nagon Funktion für att verifiera narvaron av PE i uppströmsledet, och kan laddas oavsett om PE kan upptäckas aller inte.

UPPMärKSAMHET: Det rekommenderas starkt att användarna laddar under villkor 1. Villkor 2innebar vissa sakerhetsrisker pa grund av att det inte finns nagoon PE.Darfor borb villkor 2 endast anvandas under forutsattning att användarna kan garantera sakerheten och under särskilda omständigheter darrdet inte finns nagoon PE i kraftsystemet.

Inaktivera PE-detektering: Tryck på "Amps+Time" i 4 sekunder samtidigt. Återaktivera PE-detektering: Tryck på "Amps+Time" i 4 sekunder samtidigt.

Borja laddning

Steg	Illustration Drift
1.		Sätt i stickkontakten i rätt uttag for strömförsörjning.
2.		Plocka bort skyddskåpan och sätt in kontaktdonet für ladd- ning i EV laddningsport.
3.		Börja laddning

FARA

Produkten skia inte användas om den visar sig vara skadad eller om kabeln År trasig. Du skia inte demontera inte eller montera kontaktdonet ullandra de inre delarna. Produkterna skia inte rengöras med kemikalier uller EV-bilen under laddning.

Stoppaladdning

Steg Illustration Drift
1.	Koppla bort stickkontakten** från uttaget till strömförsör-jning.
2.	Koppla bort kontaktdonet für laddning från EV-fordonet.
3.	Stäng skyddsloket till EV-ladd- ningsport, och täck sedan skyddsloket på kontaktdonet for laddning.
4.	Lätt gen bärbara laddaren i väskan.

Statusindikering for lysdiod

Indikatorlampa	Indikatorlampa	Status		Status
	Off (Av)		Blinkar	On (På)
	Off (Av)		Blinkar	On (På)
	Off (Av)		Blinkar	On (På)

Drift:

1	Ström Av			×
2	Kontroll			×
3	Standby-läge			×
4	Ansluten			×
5	Laddar			×
6	Laddning slutförd			×

Felsökning:

1	Fel på CP
2	Reläfel
3	Översprüning/undersprüning
4	Överströmsskydd
5	Elektriskt lückageskydd
6	Inte jordad
7	Temperaturvarning
8	Ihällande hög temperatur

Ändring av märkström:

FÖRSIKTIGHETSÄTGÄRD

Innan du äandrar laddningsström, sku du sakerställa att stickkontakten sitter ordentlich i uttaget och att den andra kabeländen ar bortkopplad frän EV-fordonet.

Steg Illustration Status
1. Sätt i stickkontakten i rätt uttag für strömförsör-jing.	←←→	Klar
	←←→
2. Håll knappen "Ampere" nedtryckt i 2 sekunder.	CHARGING Time: 00:88:03 12:57 C 405V 0.89kw 16A 3.9A 8.082kwh TIME	Anger aktuellt ström-läge
3. Växla mellan 8, 10, 13 och 16 A-strömmar genom att trycka kört på knappen.	AMPS 8A 10A 1 ↓ 13A 16A	Ställa in märkström-men after använda-rens behov
4. Tryck på knappen i 2 sekunder.	AMPS	Märkströminställning klar

Slutfor installningen inom 4 sekunder vid varje steg, annarskommen installningslaget att inaktiveras.

Timer-funktion:

FÖRSIKTIGHETSÅTGÄRD

Innan du aktiverar timerfungtionen, sku du sakerstalla att stickkontakten sitter ordentlich i uttaget och att den andra kabeländen ar bortkopplad fran EV-fordonet.

Steg Illustration Status
1. Sätt i stickkontakten i rätt uttag für strömförsör-jning.	Klar
2. Håll knappen "Tid" nedtryckt i 2 sekunder.	Anger inställningsläget für timerfunktionen. Timern fördröjer starten med det valda antelet timmar
3. Växla mellan 1, 2, 4, 6, 8 och 10 H gänger genom att trycka kort på knappen.	Ställa in timern after användarens behov
4. Tryck på knappen i 2 sekunder.	Inställning av timer slUTFord

Slutfor installningen inom 4 sekunder vid varje steg, annarskommen installningslaget att inaktiveras.

Observera:

Om du vill avbryta tidsfunktionen after att nadrakningen borjat, kan du ta nagot av de foljande stegen:

1. Dra ur stickkontakten direkt fran uttaget; eller
2. Håll tidsknappen nedtryckt i 5 sekunder
