Produkttyp	Tragbares Ladegerät für Elektrofahrzeuge (Modus 2)
Marke	Blaupunkt
Modell	P3PM2T2
Stromversorgung	Dreiphasig, 380-450 V
Einstellbarer Nennstrom	8 / 10 / 13 / 16 A
Steckertyp	T2
Gesamtkabellänge	8 m
Abmessungen des Steuergehäuses	260 x 100 x 72,5 mm
Gewicht	3,35 kg
Schutzart (Gehäuse)	IP65
Betriebstemperatur	-30 °C bis +50 °C
Hauptfunktionen	Laden mit Stromauswahl, verzögerter Timer, Erdungserkennung (PE), Anzeige von Parametern (Spannung, Strom, Leistung, Verbrauch, Temperatur)
Sicherheit	Schutz vor Über-/Unterspannung, Überstrom, Stromlecks, Erdfehlern, Überhitzung; muss mit einem externen Leistungsschutzschalter verwendet werden
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Chemikalien verwenden; das Gehäuse nicht unter Spannung öffnen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Blaupunkt Kundendienst; den Stecker nicht demontieren oder modifizieren
Allgemeine Informationen	Tragbares Ladegerät für Elektrofahrzeuge, Verwendung im Innen- oder Außenbereich geschützt vor Wasser, nicht verwenden, wenn das Kabel beschädigt ist

Häufig gestellte Fragen - P3PM2T2 BLAUPUNKT

Wie starte ich den Ladevorgang mit dem Ladegerät P3PM2T2?

Stecken Sie den Netzstecker in eine geeignete Steckdose und stecken Sie dann den T2-Stecker in das Fahrzeug. Der Ladevorgang startet automatisch. Stellen Sie sicher, dass die Steckdose ordnungsgemäß geerdet ist.

Wie stelle ich den Ladestrom ein?

Trennen Sie zunächst den Stecker vom Fahrzeug. Stecken Sie den Netzstecker ein und halten Sie dann die Taste «Amps» 2 Sekunden lang gedrückt. Drücken Sie dann kurz, um zwischen 8, 10, 13 und 16 A umzuschalten. Bestätigen Sie, indem Sie die Taste 2 Sekunden lang gedrückt halten.

Wie verwende ich die Timer-Funktion?

Trennen Sie den Stecker vom Fahrzeug. Stecken Sie den Netzstecker ein, halten Sie die Taste «Time» 2 Sekunden lang gedrückt und wählen Sie dann die Verzögerung (1, 2, 4, 6, 8 oder 10 h) durch kurzes Drücken. Bestätigen Sie, indem Sie die Taste 2 Sekunden lang gedrückt halten. Der Ladevorgang beginnt nach der Verzögerung.

Was bedeutet die Anzeige «½!» auf dem Bildschirm?

Dieses Symbol zeigt an, dass der vorgeschaltete Schutzleiter (PE) nicht erkannt wird. Der Ladevorgang kann nicht starten, solange die Erdung nicht korrekt ist. Überprüfen Sie Ihre elektrische Installation.

Kann dieses Ladegerät im Freien verwendet werden?

Ja, das Steuergehäuse hat die Schutzart IP65, die es vor Staub und Strahlwasser schützt. Stellen Sie es jedoch an einem trockenen Ort und vor direkter Witterung geschützt auf.

Was tun, wenn das Ladegerät einen Übertemperaturfehler anzeigt?

Wenn die Temperaturwarnleuchte aufleuchtet, stoppen Sie den Ladevorgang und lassen Sie das Ladegerät abkühlen. Vermeiden Sie direkte Sonneneinstrahlung oder Wärmequellen. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Ist das Ladegerät mit einer einphasigen Installation kompatibel?

Nein, das Modell P3PM2T2 ist für eine dreiphasige Stromversorgung (380-450 V) ausgelegt. Es funktioniert nicht richtig an einer normalen einphasigen Steckdose.

Wie reinige ich das Ladegerät?

Verwenden Sie ein trockenes, weiches Tuch, um das Gehäuse und das Kabel abzuwischen. Verwenden Sie niemals Chemikalien, Lösungsmittel oder Hochdruckreiniger. Reinigen Sie das Fahrzeug nicht während des Ladevorgangs.

Kann ich ein Verlängerungskabel mit diesem Ladegerät verwenden?

Es wird davon abgeraten, ein Verlängerungskabel zu verwenden, da dies zu Spannungsverlust und Überhitzungsrisiken führen kann. Schließen Sie das Ladegerät direkt an eine Wandsteckdose mit Schutzschalter an.

Was tun, wenn das Ladegerät die Erdung nicht erkennt?

Überprüfen Sie die Netzsteckdose: Sie muss ordnungsgemäß geerdet sein. Wenn das Symbol «½!» erscheint, startet der Ladevorgang nicht. Sie können die PE-Erkennung vorübergehend deaktivieren, indem Sie gleichzeitig «Amps»+«Time» 4 Sekunden lang drücken. Dies stellt jedoch ein Sicherheitsrisiko dar.

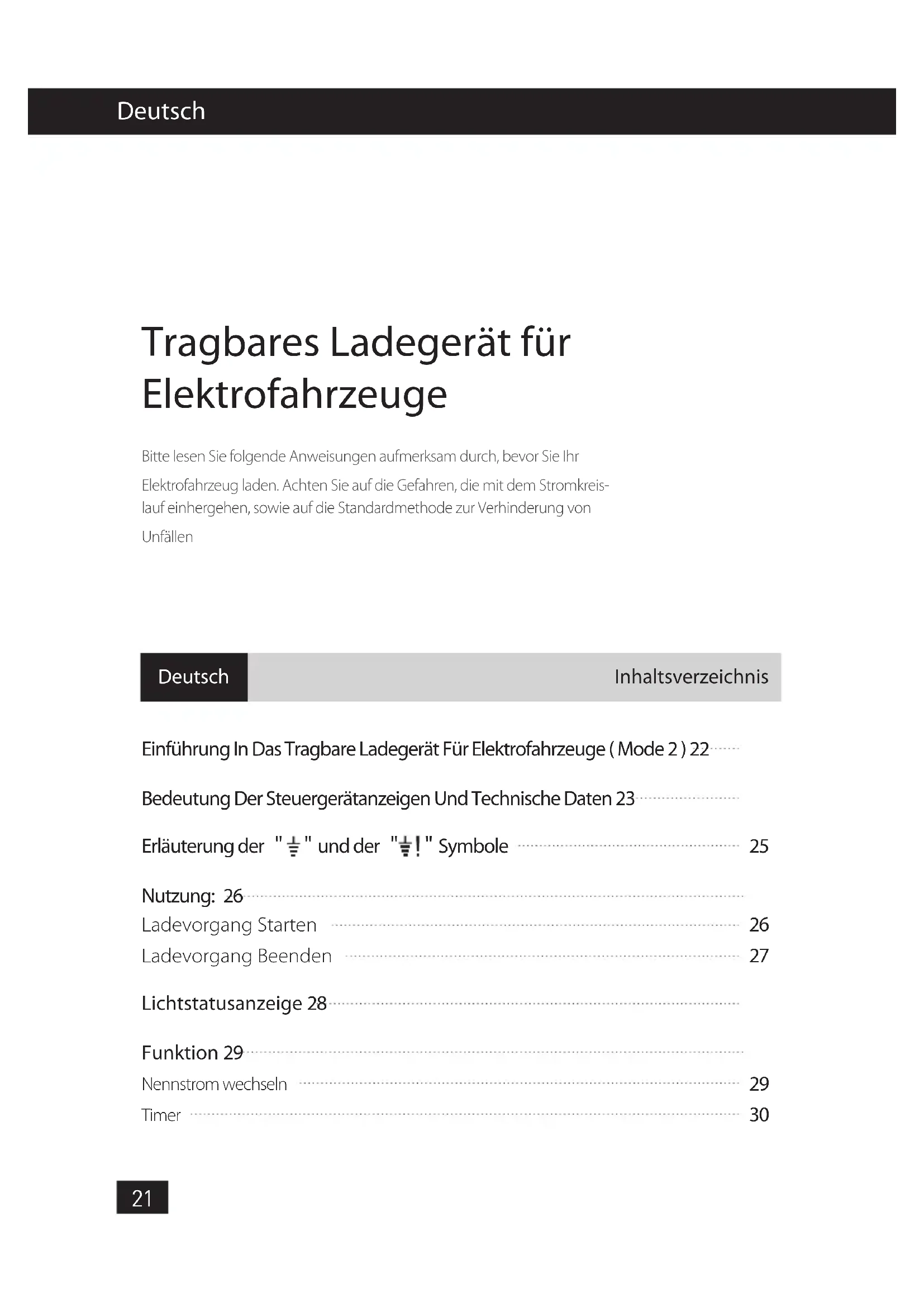

BEDIENUNGSANLEITUNG P3PM2T2 BLAUPUNKT

Tragbares Ladegerät für Elektrofahrzeuge

Bitte lessen Sie folgende Anweisungen aufmerksam durch, bevor Sie Ihr Elektrofahrzeug laden. Achten Sie auf die Gefahren, die mit dem Stromkreislauf einhergehen, sowie auf die Standardmethode zur Verhinderung von Unfällen

Deutsch

Inhaltsverzeichnis

Einführung In Das Tragbare Ladegerät Für Elektrofahrzeuge (Mode 2) 22
Bedeutung Der Steuergerätanzeigen Und Technische Daten 23
Erläuterung der "½" und der "½!" Symbole 25

Nutzung: 26
Ladevorgang Starten 26
Ladevorgang Beenden 27

Lichtstatusanzeige 28

Nennstrom wechseln 29
Timer 30

VORSICHT

• Nutzen Sie eine Stromquelle mit einem externen Trennschalter.
• Stellen Sie sicher, dass das Ladegerät an einem sicheren Ort und außerhalb der Reichweite von kleinen Kindern oder Haustieren verwendet werden.
  -itte nutzen Sie这点es Produkt in einem kuhlen, trockenen und gut belufteten Bereich und vermeiden Sie, dass Wasser in den Stecker gelangt.
• Öffnen Sie das Gehäuse nicht während des Ladevorgangs oder solange das Ladegerät eingeschaltet ist.
• Beschädigen Sie nicht das Produkt nicht böswilq.

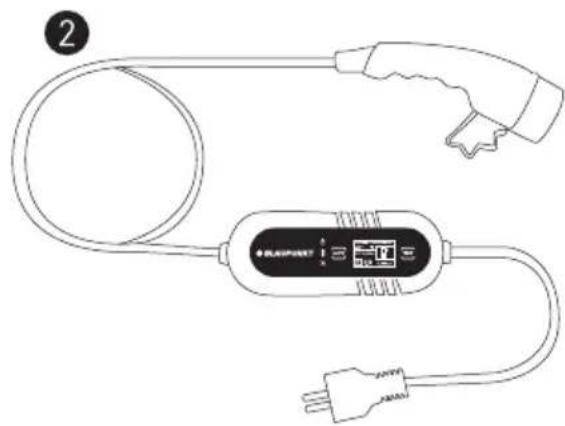

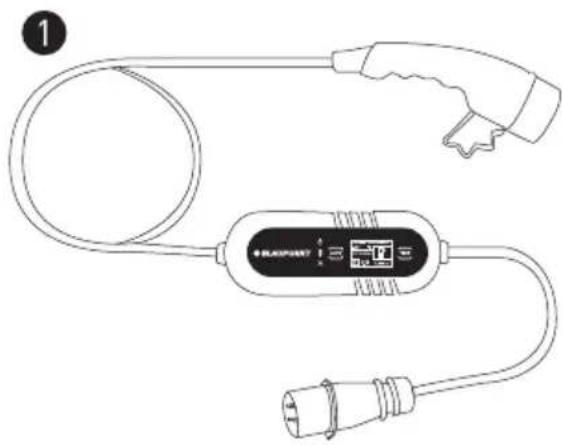

Einführung in das tragbare Ladegerät für Elektrofahrzeuge (Mode 2)

Technische Daten

Modell	Stromver sorgungsart	Gesamtkab ellänge	Spannung	Nennstrom Anschlusstyp
P1PM2T2	Einphasen	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Einphasen	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Einphasen	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Dreiphasen	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Einphasen	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Einphasen	8m	200~250V	8/10/13A	T1

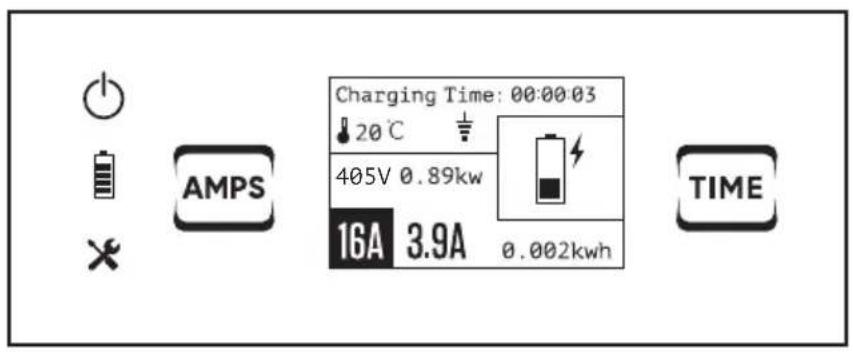

1 Model: P3PM2T2

Bedeutung der Steuergerätanzeigen

EIN/AUS-Taste	405V	Spannung
Ladevorgang	0.89kw	Anschlussspannung
Problemanzeige	16A	Nennstrom
Nennstrom wechseln-Taste	3.9A	Aktueller Strom
Ladezeit	0.002kwh	Stromverbrauch
Temperatur	TIME	Timer-Funktionstaste
PE-Erkennung (Erdungserkennung)	½!	Die vorgelagerte PE wurde nicht erkannt und der Ladevorgang kann nicht gestartet werden.

Control box:

Technische Daten

Abmessungen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	Dreiphase: 3.35 kg
Schutzgrad (Control box)	IP65
Betriebstemperatur	Von -30°C bis +50°C

Model: P1PM2T2 / P1PM2T1 / P1PM2T2C / P1PM2T2BS / P1PM2T1BS

Bedeutung der Steuergerätanzeigen

EIN/AUS-Taste	245V	Spannung
Ladevorgang	0.89kw	Anschlussspannung
Problemanzeige	16A	Nennstrom
Nennstrom wechseln-Taste	3.9A	Aktueller Strom
Ladezeit	0.002kwh	Stromverbrauch
Temperatur	TIME	Timer-Funktionstaste
PE-Erkennung (Erdungserkennung)	½!	Die vorgelagerte PE wurde nicht erkannt und der Ladevorgang kann nicht gestartet werden.

Control box:

Technische Daten

Abmessungen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	Einphasen: 2.65 kg
Schutzgrad (Control box)	IP65
Betriebstemperatur	Von -30°C bis +50°C

Erläuterung der "½" und de "½!" symbol

Die Benutzer mussen die PE-Erkennungsmarkierung "½" auf dem Display vor jedem Gebrauch überprüfen.(PE bedeutet Schutzleiter)

1. Wenn die Markierung "½" auf dem Bildschirm angezeigt wird, bedeutet dies, dass das Ladegerät das Vorhandensein des vorgelagerten Schutzleiters überprüfen muss, und der Ladevorgang beginnnt nur, wenn der vorgelagerte Schutzleiter vorhanden ist.

ACHTUNG: Wenn die Markierung "½!" erscheint, bedeutet dies, dass der vorgelagerte PE nicht erkannt wurde und der Ladevorgang nicht gestartet werden kann.

1. Wenn die Markierung "½" NICT auf dem Bildschirm angezeigt wird, bedeutet dies, dass das Ladegerät keine Funktion hat, um das Vorhandensein des vorgelagerten PE zu überprüfen, und dass der Ladevorgang unabhängig davon gestartet werden kann, ob der PE erkannt werden kann oder nicht.

ACHTUNG: Es wird dringend empfohlen, unter Bedingung 1 zu laden. Bedingung 2 birgt gewisse Sicherheitsrisiken, da kein PE vorhanden ist. Daher sollte Bedingung 2 nur unter der Voraussetzung verwendet werden, dass der Benutzer die Sicherheit gewährleisten kann, und unter besonderen Umständen, wenn kein PE im Stromnetz vorhanden ist.

Deaktivieren der PE-Erkennung: Drücken Sie "Ampere+Zeit" für 4s zusammen. PE-Erkennung reactivieren: Drücken Sie "Ampere+Zeit" für 4s gleichzeitig.

Ladevorgang starten

Schritt	Darstellung Betrieb
1.		Stcken Sie den Netzstecker in die richtige Steckdose.
2.		Entfernen Sie die Schutzkappe und stecken Sie den Lades- tecker vollständig in den Ladeanschluss.
3.		Starten Sie den Ladevorgang.

GEFAHR

Nutzen Sie das Produkt nicht, wenn es beschädigt zu sein scheint oder das Kabel gebrochen ist.

Zerlegen oder montieren Sie den Stecker nicht und wechseln Sie die Innenteile nicht aus.

Reinigen Sie die Produkte nicht mit Chemikalien und reinigen Sie das Elektrofahrzeug nicht während des Ladevorgangs.

Ladevorgang beenden

Schritt Darstellung Betrieb
1.	Ziehen Sie den Netzstecker aus der Steckdose.
2.	Trennen Sie den Ladeanschluss vom Elektrofahrzeug.
3.	Schreiben Sie die Schutzdeckung des Elektrofahrzeug-Ladeanschlusses unddecken Sie die Schutzkappe des Ladsteckers ab.
4.	Verstuen Sie das Ladegerät in der Tasche.

Lichtstatusanzeige

Anzeigeleuche	Indicatualight	ator Light	Status		Status
○	Aus	○	Blinkt	○	Ein
	Aus		Blinkt		Ein
×	Aus	×	Blinkt	×	Ein

Betrieb:

1	Betrieb aus
2	Prüfung
3	Standby
4	Angeschlossen
5	Ladevorgang
6	Ladevorgang abgeschlossen

Fehlerbehebung:

1	CP-Fehler
2	Relaisfehler
3	Überspannung/Uberspannung
4	Überstromschutz
5	Stromschutzschalter
6	Nicht geerde
7	Temperaturwarnung
8	Dauerhaft hohe Temperatur

Nennstrom wechseln:

VORSICHT

evor Sie den Ladestrom wechseln, achten Sieitte darauf, dass der Netzstecker richtig eingesteckt wurde und dass das andere Kabelende aus dem Elektrofahrzeug gezogen wurde.

Schritt Darstellung Status
1. Stecken Sie den Netzstecker in die richtige Steckdose.	←←→	Bereit
	←←→
2. Halten Sie die „Amps“-Taste 2 Sekunden lang gedrückt.	CHARGING Time: 00:88:85128°C405V 0.89kw16A 3.9A 0.082kwh	Nennstromeinstellungsmodus öffnen
3. Wechseln Sie zwischen 8, 10, 13 und 16 A-Strom, indem Sie die Taste kurz drücken.	AMPS8A 10A↑13A16A	Nennstrom entsprechend den Nutzer-anforderungen einstellen
4. Halten Sie die Taste erneut 2 Sekunden lang gedrückt.	AMPS	Stromeinstellung erfolgreich

SchlieBen Sie die Einstellung in jedem Schrittitte innerhalb von 4 Sekunden, da der Einstellungsmodus ansonsten deaktiviert wird.

Funktion:Timer

VORSICHT

Bevor Sie die Timer-Funktion aktivieren, achen Sieitte darauf, dass der Netzstecker richtigeingesteckt wurde und dass das andere Kabelende aus dem Elektrofahrzeug gezogen wurde.

Schritt Darstellung Status
1. Stecken Sie den Netzstecker in die richtige Steckdose.	Bereit
2. Halten Sie die TIME-Taste 2 Sekunden lang gedrückt.	In den Timer-Funktionseinstellungsmodus wechseln Der Timerverzögert den Start um die ausgewählte Anzahl von Stunden
3. Wechseln Sie zwischen 1, 2, 4,6, 8 und 16 A-Strom, indem Sie die Taste kurz drücken.	Timer entsprechend den Nutzeran-forderungen einstelltlen
4. Halten Sie die Taste erneut 2 Sekunden lang gedrückt.	Timer-Einstellung erfolgreich

Schlieben Sie die Einstellung in jedem Schrittitte innerhalb von 4 Sekunden, da der Einstellungsmodus ansonsten deaktiviert wird.

Hinweis:

Falls Sie die Timer-Funktion nach Start des Countdowns abbrechen mochten, befolgen Sie einen der folgenden Schritte:

1. Ziehen Sie den Stecker direkt aus der Wandsteckdose; oder
2. Halten Sie die TIME-Taste 5 Sekunden lang gedrückt.
