Tipo de producto	Cargador portátil para vehículo eléctrico (Modo 2)
Marca	Blaupunkt
Modelo	P3PM2T2
Alimentación eléctrica	Trifásico, 380-450 V
Corriente nominal ajustable	8 / 10 / 13 / 16 A
Tipo de conector	T2
Longitud total del cable	8 m
Dimensiones de la caja de control	260 x 100 x 72.5 mm
Peso	3.35 kg
Grado de protección (caja)	IP65
Temperatura de funcionamiento	-30°C a +50°C
Funciones principales	Carga con selección de corriente, temporizador diferido, detección de puesta a tierra (PE), visualización de parámetros (tensión, corriente, potencia, consumo, temperatura)
Seguridad	Protección contra sobretensiones/subtensiones, sobreintensidades, fugas eléctricas, defecto de tierra, sobrecalentamiento; debe utilizarse con un disyuntor externo
Mantenimiento y limpieza	Limpiar con un paño seco; no utilizar productos químicos; no abrir la caja bajo tensión
Piezas de repuesto y reparabilidad	Contactar con el servicio al cliente de Blaupunkt; no desmontar ni modificar el conector
Información general	Cargador portátil para vehículo eléctrico, uso en interior o exterior protegido del agua, no utilizar si el cable está dañado

Preguntas frecuentes - P3PM2T2 BLAUPUNKT

¿Cómo iniciar la carga con el cargador P3PM2T2?

Enchufe el cable de alimentación en una toma de corriente adecuada, luego inserte el conector T2 en el vehículo. La carga comienza automáticamente. Asegúrese de que la toma esté correctamente conectada a tierra.

¿Cómo ajustar la corriente de carga?

Desconecte primero el conector del vehículo. Inserte el cable de alimentación, luego mantenga presionado el botón «Amps» durante 2 segundos. Luego, use pulsaciones breves para alternar entre 8, 10, 13 y 16 A. Confirme manteniendo presionado el botón 2 segundos.

¿Cómo usar la función de temporizador?

Desconecte el conector del vehículo. Enchufe el cable de alimentación, mantenga presionado el botón «Time» durante 2 segundos, luego elija el retraso (1, 2, 4, 6, 8 o 10 h) con pulsaciones breves. Confirme manteniendo presionado el botón 2 segundos. La carga comenzará después del retraso.

¿Qué significa la pantalla «½!» en la pantalla?

Este símbolo indica que el conductor de protección (PE) aguas arriba no se detecta. La carga no puede iniciarse hasta que la conexión a tierra sea correcta. Verifique su instalación eléctrica.

¿Se puede usar este cargador en exteriores?

Sí, la caja de control tiene un grado de protección IP65, lo que lo protege contra el polvo y los chorros de agua. No obstante, colóquelo en un lugar seco y protegido de las inclemencias directas.

¿Qué hacer si el cargador muestra un error de sobrecalentamiento?

Si la luz de advertencia de temperatura se enciende, detenga la carga y deje enfriar el cargador. Evite exponerlo al sol o a una fuente de calor. Si el problema persiste, contacte al servicio al cliente.

¿El cargador es compatible con una instalación monofásica?

No, el modelo P3PM2T2 está diseñado para una alimentación trifásica (380-450 V). No funcionará correctamente en una toma monofásica estándar.

¿Cómo limpiar el cargador?

Use un paño seco y suave para limpiar la caja y el cable. Nunca use productos químicos, solventes o limpiadores de alta presión. No limpie el vehículo durante la carga.

¿Puedo usar un alargador con este cargador?

No se recomienda usar un alargador, ya que puede provocar pérdida de tensión y riesgo de sobrecalentamiento. Enchufe el cargador directamente a una toma de pared con disyuntor.

¿Qué hacer si el cargador no detecta la conexión a tierra?

Verifique la toma de alimentación: debe estar correctamente conectada a tierra. Si aparece el símbolo «½!», la carga no se iniciará. Puede desactivar temporalmente la detección PE presionando simultáneamente «Amps»+«Time» durante 4 segundos, pero esto presenta un riesgo de seguridad.

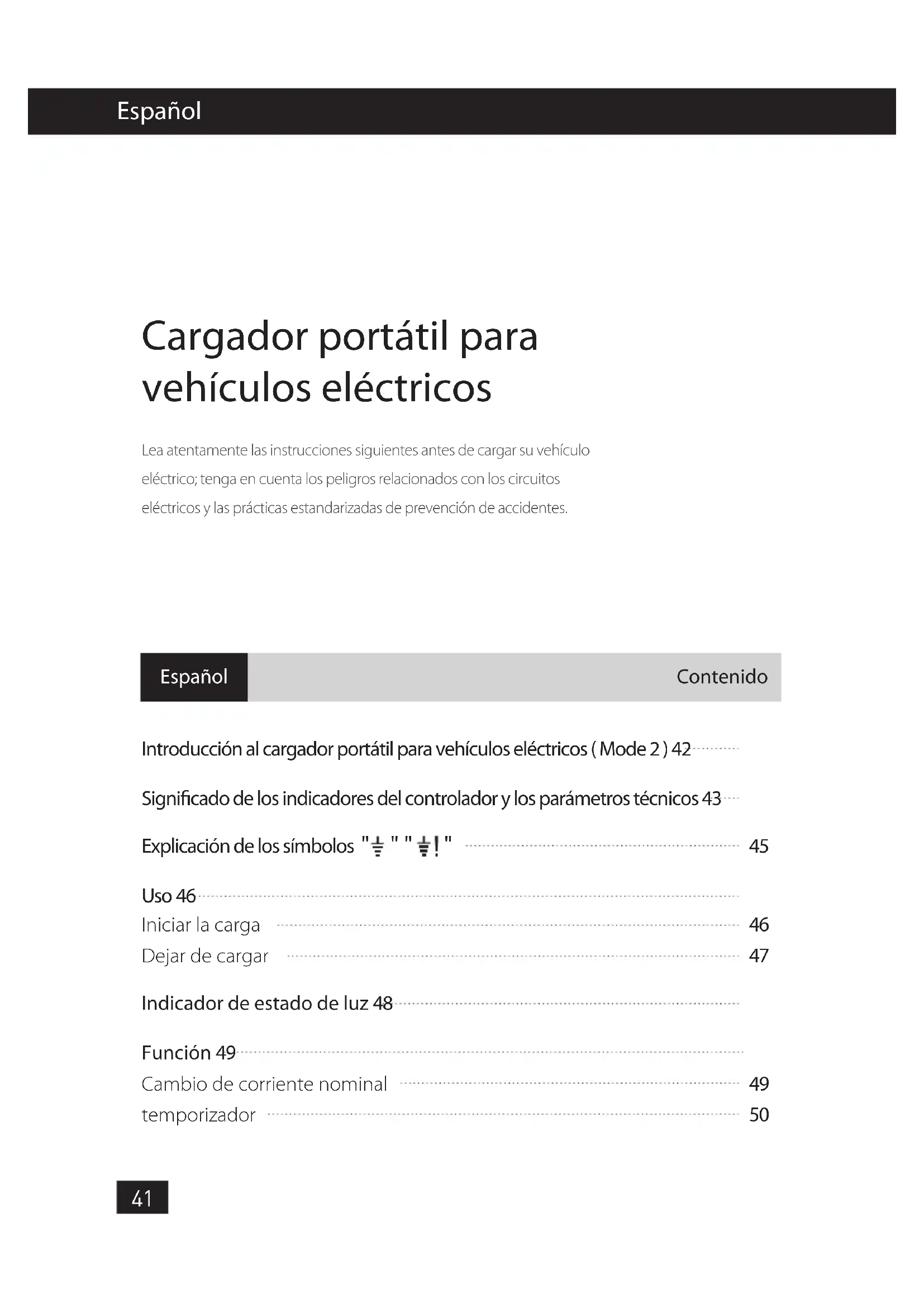

MANUAL DE USUARIO P3PM2T2 BLAUPUNKT

Cargador portátil para vehículos electricos

Lea atentamente las instrucciones siguientes antes de cargar su vehiculo electrico;onga en cuenta lospeligos relacionados con los circuitos electricos y las practicas estandarizadas de prevencion de accidentes.

Espanol

Contenido

Introduccionalcargadorportatilparavehiculoseléctricos (Mode2)42

Significant de losindicadores del controlador y los parámetros先进技术 43

Explicacion de los symbolos 12 45

Uso 46

Iniciar la carga 46

Dejar de cargas 47

Indicador de estado de luz 48

FunciOn 49

Cambio de corriente nominal 49

temporizador 50

PRECAUCION

• Utilice una fuente de alimentación con un disyuntor externo.
• Asegürese de que el cargador se utilizes en un lugar seguro y aislado y fuera del alcance de niños y mascotas.
• Utilice este producto en un lugar fresco, seco y bien ventilado; evite que entre agua en el enchufe.
• No abra la carcasa cuando se realiza la cargo o cuando el carrgador está encendido.
• No dañé el producto de forma malicosa.

Introduccion del cargador porttil para vehiculos electricos (Mode 2)

Especificaiones

Modelo	Tipo de fuente de alimentación	Longitudual total del cable	Voltaje	Corriente nominal	Tipo de conector
P1PM2T2	Monofásica	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Monofásica	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Monofásica	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Trifásica	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Monofásica	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Monofásica	8m	200~250V	8/10/13A	T1

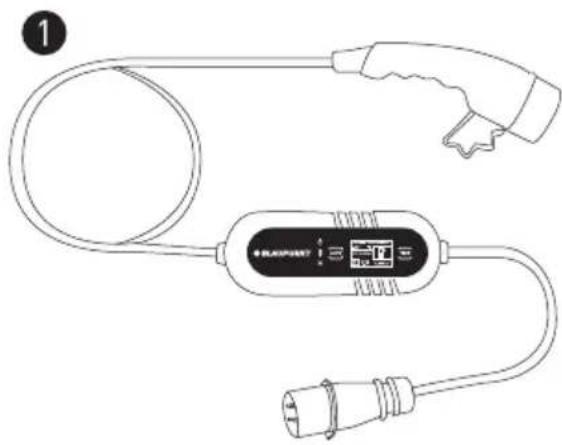

1 Modelo: P3PM2T2

Significado de losindicadores del controlador

	Encendido/Apagado	405V	Voltaje
	Cargando	0.89kw	Potencia
×	Indicador de problema	16A	Corriente nominal
AMPS	Botón de cambio de corrente nominía	3.9A	Corriente constante
00:00:03	Tiempo de energia	0.002kwh	Consumo electrico
20°C	Temperatura	TIME	Botón de funciona de tiempo
1/2	Detección PE (detección de tierra)	1/2!	No se ha detectado el PE ascendente y no se pueda iniciaar la energia.

Control box:

Parámetros tíncinos

Dimensiones (L × A × A)	260 × 100 × 72.5 mm
Peso	Trifásica: 3.35 kg
Grado de protección(Control box)	IP65
Temperatura de funciona	-30°C +50°C

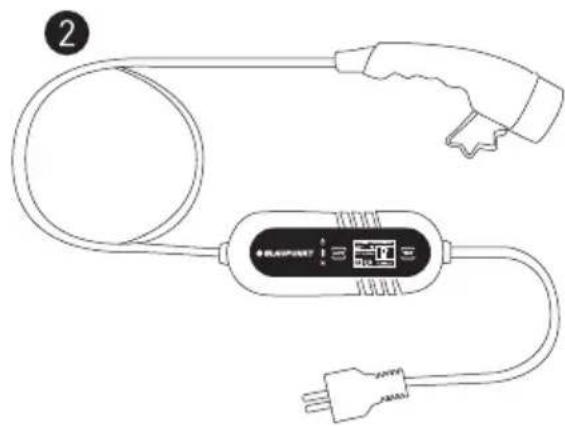

Model: P1PM2T2 / P1PM2T1 / P1PM2T2C / P1PM2T2BS / P1PM2T1BS

Significado de losindicadores del controlador

	Encendido/Apagado	245V	Voltaje
	Cargando	0.89kw	Potencia
×	Indicador de problema	16A	Corriente nominal
AMPS	Botón de cambio de corrente nominía	3.9A	Corriente constante
00:00:03	Tiempo de energia	0.002kwh	Consumo electrico
20°C	Temperatura	TIME	Botón de funciona de tiempo
1/2	Detección PE (detección de tierra)	1/2!	No se ha detectado el PE ascendente y no se pueda iniciaar la energia.

Control box:

Parámetros tíncinos

Dimensiones (L × A × A)	260 × 100 × 72.5 mm
Peso	Monofásica: 2.65 kg
Grado de protección(Control box)	IP65
Temperatura de funcionajo	-30°C +50°C

Explicación de los@simbolos " 12 " " 12 !"

Los)." en la pantalla antes de cada uso. (PE significa conductor de proteccion)

1. Si la Marca "½" aparece en la pantalla, indica que el cargador deben verificar la presencia del PE aguas arriba, y el proceso dearga solo comenzará cuando el PE agua asarra está presente.

ATENCION: si aparece la marca, "I!" significa que no se ha detectado el PE aguas arriba y no se pueda iniciaar la carga.

1. Si lamarca " 12 " NO aparece en la pantalla, indica que el cargador no tiene una funciona para verificar la presencia del PE aguas arriba, y se pueda cargar tanto si se detecta el PE como si no.

ATENCLON: Se recomienda encarecidamente que los sistemas carguen en la condidion 1.

La condidion 2 presenta ciertos riesgos de seguridad debido a la ausencia de PE. Por tanto, la condidion 2 solo debe utilizes bajo la premisa de que los usuario podan garantizar lacurity y en circunstancias especialas en las que no exista PE en el systeme electrico.

Desactivar la detectacion de PE: Pulse "Amperios+Tiempo" durante 4s a la vez. Reactivar Detec tion PE: Pulse "Amperios+Tiempo" durante 4s a la vez.

Uso: Iniciar la energia

Iniciar la energia

Paso	Ilustración Funcimiento
1.		Insete el enchufe en la toma de corriente correcta.
2.		Retire la tapa protectora e inserte del todo el conector dearga en el puerto dearga del vehiculo electrico.
3.		Inicia laarga.

PELIGRO

No utilise el producto si parece estar danado o si el cable esta roto.

No monte o desmonte el conector ni cambie las piezas internas.

No limpie los materiales con productos químicos ni limpie el vehiculo electrico durante la carga.

Dejar de cargar

Paso Ilustracion Funcionamente
1.	…	Quite el enchufe de la toma de corriente.
2.		Desconecte el conductor dearga del vehiculoelectrico.
3.		Cierre la carcasa protectora delpuerto dearga del vehiculoelectrico y, a continuacion,pongla tapa protectora delconector dearga.
4.		Meta el carrgador portátil en labolsa.

Indicador de estado de luz

Luz indicadora Luz inesfaaladz indicadora		Estado		Estado
	Apagado	Parpadeante		Encendido
	Apagado	Parpadeante		Encendido
	Apagado	Parpadeante		Encendido

Funcionamento:

1	Apagado
2	Comprobación
3	En expectsa
4	Conectado
5	Cargando
6	Carga terminada

Resolución de problemas:

1	Error de CP
2	Error de relé
3	Sobretension/Baja tensión			×
4	Protección contra sobrecorriente			×
5	Protección contra fugas electricas			×
6	Sin toma de tierra			×
7	Advertencia de temperatura			×
8	Temperatura alta persistente			×

Cambio de corriente nomin:

PRECAUCION

Antes decaear la corriente de carga,aseguese de que el enchufe de alimentacion este firmamente insertado en la toma de corriente y que el othero extremo del cable este disconnectado del vehiculo electrico.

Paso Ilustración Estado
1. Inserte el enchufe en la toma de corriente correcta.	←→	Preparado
	←→
2. Mantenga presionado el botón "Amps" durante 2segundos.	CHARGING Time: 00:88:03 128° 405V 0.89kw 16A 3.9A 8.082kwh	Acceder al modo de configuración de corriente
3. Bombie entre las corrientes de 8, 10, 13 y 16 A presionado brevamente el botón.	AMPS 8A 10A 1 - 13A 16A	Establecer la corriente nominal según las necessities del usuario
4. Presione el botón durante 2segundos另一边 vez.	AMPS	Configuración de corriente nominal correcta

Complete la configuración antes de 4seguidos en cada paso;de lo contrario,el modo de configuración se desactivar.

Función de temporizador:

PRECAUCION

Antes deCambiar la funcion de temporizador,aseguese de que el enchufe de alimentacion esté firmamente insertado en la toma de corriente y que el othero extremo del cable estedesconectado del vehiculo electrico.

Paso Ilustración Estado
1. Inserte el enchufe en la toma de corriente correcta.	←→	Preparado
	←→
2. Mantenga presionado el botón "Time" (Tiempo) durante 2segundos.	CHARGING TIME: 08:00:05 12:00 40:5V 0.89kw 16A 3.9A 0.002kwh TIME	Acceder al modo de configuración de la configuración del temporatorio. El temporatorio retrasará el在内的 en el número de horas selectionado
3. Cambie entre las horas 1,2,4,6,8 y 10 H presio-nado brevemente el botón.	1h 2h 4h → ↓ □ -□ -6h8h10h	Establecer el temporalidad según las necessities del usuario
4. Presione el botón durante 2segundos另外一个 vez.	TIME	Configuración del temporatorio correc-ta

Complete la configuración antes de 4segundos en cada paso;de lo contrario,el modo de configuración se desactivar.

Nota:

Si desea cancelar la functiOn de tiempo despues de que haya comenzado la cuenta atras,可以更好inar uno de los pasos薷entes:

1. Desconecte directamente el enchufe de la toma de corriente; o bien
2. Mantenga presionado el botón "Time" (Tiempo) durante 5 seguidos.
