P3PM2T2 - Batterijlader BLAUPUNKT - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbare lader voor elektrische voertuigen (modus 2)
Merk	Blaupunkt
Model	P3PM2T2
Elektrische voeding	Driefasig, 380-450 V
Instelbare nominale stroom	8 / 10 / 13 / 16 A
Connectortype	T2
Totale kabellengte	8 m
Afmetingen van de regeleenheid	260 x 100 x 72.5 mm
Gewicht	3.35 kg
Beschermingsgraad (behuizing)	IP65
Bedrijfstemperatuur	-30°C tot +50°C
Belangrijkste functies	Opladen met stroomselectie, uitgestelde timer, aardingsdetectie (PE), weergave van parameters (spanning, stroom, vermogen, verbruik, temperatuur)
Veiligheid	Bescherming tegen over-/onderspanning, overstroom, elektrische lekken, aardfout, oververhitting; moet worden gebruikt met een externe stroomonderbreker
Onderhoud en reiniging	Reinig met een droge doek; gebruik geen chemicaliën; open de behuizing niet onder spanning
Onderdelen en repareerbaarheid	Neem contact op met de klantenservice van Blaupunkt; demonteer of wijzig de connector niet
Algemene informatie	Draagbare lader voor elektrische voertuigen, gebruik binnen of buiten uit de buurt van water, niet gebruiken als de kabel beschadigd is

Veelgestelde vragen - P3PM2T2 BLAUPUNKT

Hoe start ik het opladen met de P3PM2T2-lader?

Sluit de stekker aan op een geschikt stopcontact en steek de T2-connector in het voertuig. Het opladen begint automatisch. Zorg ervoor dat het stopcontact correct is geaard.

Hoe stel ik de laadstroom in?

Koppel eerst de connector los van het voertuig. Steek de stekker in het stopcontact en houd de knop «Amps» 2 seconden ingedrukt. Gebruik vervolgens korte drukken om te schakelen tussen 8, 10, 13 en 16 A. Bevestig door de knop 2 seconden ingedrukt te houden.

Hoe gebruik ik de timerfunctie?

Koppel de connector los van het voertuig. Steek de stekker in het stopcontact, houd de knop «Time» 2 seconden ingedrukt en kies de vertraging (1, 2, 4, 6, 8 of 10 uur) met korte drukken. Bevestig door de knop 2 seconden ingedrukt te houden. Het opladen begint na de vertraging.

Wat betekent de weergave «½!» op het scherm?

Dit symbool geeft aan dat de aardleiding (PE) stroomopwaarts niet wordt gedetecteerd. Het opladen kan niet starten zolang de aarding niet correct is. Controleer uw elektrische installatie.

Kan deze lader buitenshuis worden gebruikt?

Ja, de regeleenheid heeft een beschermingsgraad IP65, wat beschermt tegen stof en waterstralen. Plaats het echter op een droge plek en uit de buurt van directe weersinvloeden.

Wat te doen als de lader een oververhittingsfout weergeeft?

Als het waarschuwingslampje voor temperatuur gaat branden, stop dan met opladen en laat de lader afkoelen. Vermijd blootstelling aan zonlicht of een warmtebron. Neem contact op met de klantenservice als het probleem aanhoudt.

Is de lader compatibel met een eenfasige installatie?

Nee, het model P3PM2T2 is ontworpen voor driefasige voeding (380-450 V). Het zal niet correct werken op een standaard eenfasig stopcontact.

Hoe reinig ik de lader?

Gebruik een droge, zachte doek om de behuizing en de kabel af te vegen. Gebruik nooit chemicaliën, oplosmiddelen of hogedrukreinigers. Reinig het voertuig niet tijdens het opladen.

Kan ik een verlengsnoer gebruiken met deze lader?

Het wordt afgeraden een verlengsnoer te gebruiken, omdat dit spanningsverlies en oververhittingsrisico's kan veroorzaken. Sluit de lader rechtstreeks aan op een wandcontactdoos met stroomonderbreker.

Wat te doen als de lader de aarding niet detecteert?

Controleer het stopcontact: dit moet correct zijn geaard. Als het symbool «½!» verschijnt, start het opladen niet. U kunt de PE-detectie tijdelijk uitschakelen door tegelijkertijd «Amps»+«Time» 4 seconden ingedrukt te houden, maar dit brengt een veiligheidsrisico met zich mee.

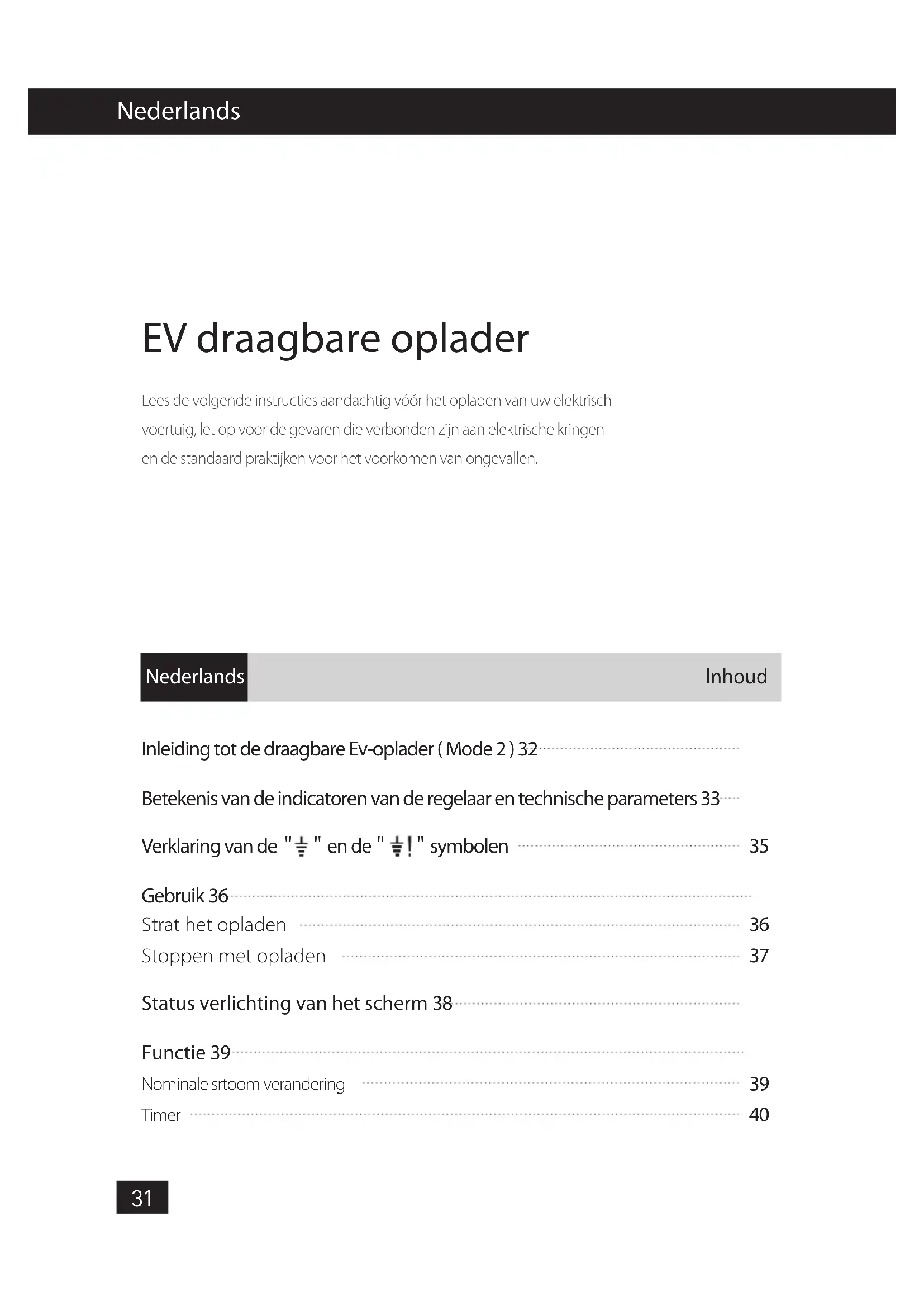

GEBRUIKSAANWIJZING P3PM2T2 BLAUPUNKT

Lees de volgende instructies aandachtig voor het opladen van uw elektrisch voertuig, let op voor de gezaren die verbonden zijn aan elektrische kringen en de standard praktijkoven voor het voorkomen van ongevallen.

Nederlands

Inhoud

Inleiding tot de draagbare Ev-oblader (Mode 2) 32

Betekenis van de individuren van de regelaar en technische parameters 33

Verklaring van de 12 " en de 12! symbolen 35

Gebruik 36

Strat het opladen 36

Stoppen met opladen 37

Statusverlichting van het scherm 38

Functie 39

Nominale srtoom verandering 39

Timer 40

OPGELET

• Gebruik de voedingsbron met een externe stroomonderbreker.
• Zorg ervoor dat de oplader worden bewaard op een veilige plaats, uit het bereik vanjonge kinderen of huisdieren.
• Gebruik dit product op een koele, droge en goed geventileerde plaats; vermijd dat er water in de stekker kommt.
• Open de behuizing Nietijdens het opladen of wanner de oplader is ingeschakeld.
• Beschadig het product Niet opzettelijk.

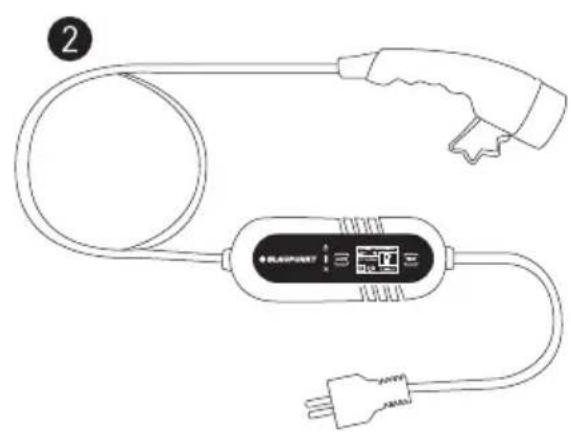

Inleiding tot de draagbare Ev-oblader (Mode 2)

Specifications

Model	Type voedingsspanning	Totale lenghte van de kabel	Spanning	Nominale stroom	Type van aansluiting
P1PM2T2	Een-fase	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Een-fase	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Een-fase	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Driefase	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Een-fase	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Een-fase	8m	200~250V	8/10/13A	T1

1 Model: P3PM2T2

Betekenis van de individuten van de regelaar

Aan/Uit		405V	Spanning
Laden		0.89kw	Vermogen
Indicator voor problemen		16A	Nominate stroom
Nominale stroom veranderende knop		3.9A	Constante stroom
Laadtijd		0.002kwh	Elektriciteitsverbruik
Temperatuur		TIME	Knop tijsfungtie
PE-detectie (aardingsdetectie)		½!	De stroomopwaartse PE is nicht gedetecteerd en het laden kan nicht worden gestart.

Control box:

Technische parameters

Afmetingen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	3-fase: 3.35 kg
Beschermingsklasse ( Control box )	IP65
Bedrijftstemperatuur	-30°C tot +50°C

Model: P1PM2T2/P1PM2T1/P1PM2T2C/P1PM2T2BS/P1PM2T1BS

Betekenis van de individuten van de regelaar

	Aan/Uit	245V	Spanning
	Laden	0.89kw	Vermogen
×	Indicator voor problemen	16A	Nominate stroom
AMPS	Nominale stroomveranderende knop	3.9A	Constante stroom
00:00:03	Laadtijd	0.002kwh	Elektriciteitsverbruik
20°C	Temperatuur	TIME	Knop tijsfungtie
½	PE-detectie(aardingsdetectie)	½!	De stroomopwaartse PE isniet gedetecteerd en het laden kan nicht wordengestart.

Control box:

Technische parameters

Afmetingen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	1-fase: 2.65 kg
Beschermingsklasse ( Control box )	IP65
Bedrijftstemperatuur	-30°C tot +50°C

Verklaring van de " 12 " en de " 12 !" symbolen

Gebruikers要去 voor elk gebruik het PE-detectiemerk "½" op het display controlleren.

1. Als de markings "½" op het scherm verschijnt, betekent dit dat de lader de aanwezigheid van de stroomopwaartse PE要去 controleren en dat het laadproces pas begint als de stroomopwaartse PE aanwezig is.

LET OP: als de markings "½!" verschijnt, betekent dit dat de stroomopwaartse PE Niet is gedetecteerd en het laden nicht kan worden gestart.

1. Als de marketing "½" NIEt op het scherm verschijnt, betekent dit dat de lader geen functie heeft om de aanwezigheid van de stroomopwaartse PE te verifiernen, en dat er kan worden geladen, ongeacht of de PE kan worden gedetecteerd.

ATTENTIE: Het worden sterk aanbevolen dat gebruikers onder toestand 1 laden. Toestand 2 heeft bepaalde veiligheidsrisico's door de afwezigheid van PE. Dus conditie 2 mag alleen worden gebruikt onder de vooronderstelling dat gebruikers de veiligheid konnen garanderen en in speciale omstandigheden waar PE nicht bestaat in het stroomsystem.

Deactivateer PE Detectie: Druk op "Ampere ^+ Tijd" gedurende 4 seconden in. Heractiveer PE Detectie: Druk op "Ampere ^+ Tijd" gedurende 4 seconden in.

Start het opladen

Stap	Afbeelding Werking
1.		Steeke de stekker in het juiste stopcontact.
2.		Verwijder de beschemkap en steeke de laadstekker volledig in de EV-laadpoort.
3.		Start het opladen.

GEVAAR

Het product Niet gebruiken als het beschadigd lijkt of als de kabel stuk is.

De stekker Niet demonteren of monteren met gewijzigde interne onderdelen.

De producten Niet reinigen met chemicalien of de Ev-auto Niet schoonmakenijdens het opladen.

Stoppen met opladen

Stap Afbeelding Werking
1.	Trek de stekker uit het stop-contact.
2.	Trek de laadstekker uit hetstopcontact van het EV-voer-tuig.
3.	Sluit de beschemkap van deEV-laadpoort enplaats debeschemkap op de laadsteker.
4.	Steek de draagbare oplader inde zak.

Statusverlichting van het scherm

Indicatielampje	Indiciateliampje	Indiciateliampje	Status		Status
	Uit		Knipperend		Aan
	Uit		Knipperend		Aan
	Uit		Knipperend		Aan

Bediening:

1	Uitschakelen			×
2	Controleren			×
3	Stand-by			×
4	Aangesloten			×
5	Laden			×
6	Laden voltooid			×

Problemen oplossen:

1	CP Fout
2	Fout relais
3	Overspanning/onderspanning			×
4	Overstroombeveiliging			×
5	Elektrische lekbeveiliging			×
6	Niet geaard			×
7	Temperatuurswaarschuwing			×
8	Aanhoudende hoge temperatuur			×

Nominale stroom verandering:

OPGELET

Zorg er voör het wijzigen van de oplaadstroom voor dat de stekken goed in het stopcontact steekt en dat de andere kabel uit het EV-voertuig is getrokken.

Stap Afbeelding Status
1. Steck de stekker in het juiste stopcontact.	Kaar
2. Houd de knop "Amps" 2 seconden ingedrukt	De modus voor het instellen van de stroom openen
3. Schakel:tussen de stromen 8, 10, 13 en 16 A door kort op de knop te drukken.	De nominale stroom instellen overeen-komstig de behoeft-en van de gebruiker
4. Druk opnieuw 2 secon-den op de knop.	Instellen van de nominale stroom gelukt

Voltooi de instelling binnen de 4 seconden bij elk stap, anders wordt de instelmodus gedeactiveerd.

Timerfunctie:

OPGELET

Zorg er voör het activeren van de timerfunctie voor dat de stekken goed in het stopcontact steekt en dat de andere kabel uit het EV-voertuig is getrokken.

Stap Afbeelding Status
1. Steek de stekker in het juiste stopcontact.	Kaar
2. Houd de knop "Tijd" 2 seconden ingedrukt.	De modus voor het instellen van de timerfunctie openen. De timer zal de start vertragen overeenkom-stig het geselecteerde,aantal uren
3. Schakel:tussen de tijden 1,2,4,6,8 en 10 H door kort op de knop te drukken.	De timer instellen overeenkomstig de behoeften van de gebruiker
4. Druk opnieuw 2 secon-den op de knop.	Timer instellen gelukt

Voltooi de instelling binnen de 4 seconden bij elk stap, anders wordt de instelmodus gedeactiveerd.

Opmerking:

Als u de timerfunctie wilt annuleren na het starten van het aftellen, kunt u een van de volgende stappen ondernemen:

1. Trek de stekker uit het stopcontact; of
2. Houd de knop Tijd 5 seconden ingedrukt.
