P1PM2T2 - Batterieladegerät BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Ladegerät für Elektrofahrzeuge (EV)
Marke	Blaupunkt
Modell	P1PM2T2
Stromversorgungstyp	Einphasig
Eingangsspannung	200-250 V
Einstellbarer Nennstrom	8 / 10 / 13 / 16 A
Kabellänge	8 m
Steckertyp	T2
Abmessungen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	2.65 kg
Schutzart (Steuergehäuse)	IP65
Betriebstemperatur	-30°C bis +50°C
Funktionen	Stromeinstellung, Timer (1-10h), Erdungserkennung (PE)
Sicherheit	Mit externem Schutzschalter verwenden; während des Ladens nicht öffnen; bei Beschädigung nicht verwenden.
Reinigung	Keine chemischen Reinigungsmittel verwenden; mit einem trockenen Tuch abwischen.

Häufig gestellte Fragen - P1PM2T2 BLAUPUNKT

Wie starte ich den Ladevorgang?

Stecken Sie den Stecker in die Stromversorgung, entfernen Sie dann die Schutzkappe und stecken Sie den Ladestecker vollständig in die Ladebuchse des Elektrofahrzeugs. Der Ladevorgang startet automatisch.

Wie stoppe ich den Ladevorgang?

Ziehen Sie zuerst den Stecker aus der Stromversorgung, dann trennen Sie den Ladestecker vom Fahrzeug. Schließen Sie die Schutzkappe und verstauen Sie das Ladegerät in seiner Tasche.

Wie stelle ich den Ladestrom ein?

Stellen Sie sicher, dass das Kabel vom Fahrzeug getrennt ist. Halten Sie die « Amps »-Taste 2 Sekunden lang gedrückt, um in den Einstellmodus zu gelangen. Drücken Sie kurz, um zwischen 8, 10, 13 und 16 A zu wählen, und halten Sie die Taste erneut 2 Sekunden gedrückt, um zu bestätigen.

Wie verwende ich den Timer?

Trennen Sie das Kabel vom Fahrzeug. Halten Sie die « Time »-Taste 2 Sekunden gedrückt. Drücken Sie kurz, um 1, 2, 4, 6, 8 oder 10 Stunden auszuwählen. Halten Sie die Taste erneut 2 Sekunden gedrückt, um zu bestätigen. Der Ladevorgang startet nach der Verzögerung.

Was bedeutet die PE-Anzeige « ½! »?

« ½! » zeigt an, dass der vorgeschaltete Schutzleiter (PE) nicht erkannt wurde. In diesem Fall kann der Ladevorgang nicht starten. Überprüfen Sie die geerdete Steckdose oder deaktivieren Sie die PE-Erkennung, falls erforderlich.

Wie deaktiviere ich die PE-Erkennung?

Drücken Sie gleichzeitig die « Amps »- und « Time »-Tasten für 4 Sekunden. Die Funktion wird auf dieselbe Weise deaktiviert oder reaktiviert. Achtung: Dies birgt ein Risiko, wenn die Steckdose nicht geerdet ist.

Was tun bei einem Fehler auf dem Bildschirm?

Konsultieren Sie die Fehlertabelle in der Anleitung: Die Codes umfassen CP-Fehler, Relaisfehler, Überspannung/Unterspannung, Überstromschutz usw. Überprüfen Sie je nach Fehler die Verbindungen und die Stromversorgung.

Kann ich laden, wenn die Steckdose nicht geerdet ist?

Das Ladegerät kann ohne Erde funktionieren, wenn Sie die PE-Erkennung deaktivieren (siehe vorherige Frage). Es wird jedoch dringend empfohlen, aus Sicherheitsgründen mit einer ordnungsgemäß geerdeten Steckdose zu laden.

Wie reinige ich das Ladegerät?

Reinigen Sie das Ladegerät niemals mit chemischen Reinigungsmitteln oder Wasser. Wischen Sie es einfach mit einem trockenen, sauberen Tuch ab. Stellen Sie sicher, dass es vor der Reinigung vom Stromnetz getrennt ist.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Ladegerät an einem kühlen, trockenen und gut belüfteten Ort, außerhalb der Reichweite von Kindern und Tieren. Verwenden Sie es nicht, wenn es beschädigt ist. Öffnen Sie das Gehäuse niemals während des Ladens. Verwenden Sie einen externen Schutzschalter.

BEDIENUNGSANLEITUNG P1PM2T2 BLAUPUNKT

Tragbares Ladegerät für Elektrofahrzeuge

Bitte lessen Sie folgende Anweisungen aufmerksam durch, bevor Sie Ihr Elektrofahrzeug laden. Achten Sie auf die Gefahren, die mit dem Stromkreislauf einhergehen, sowie auf die Standardmethode zur Verhinderung von Unfallen

Deutsch

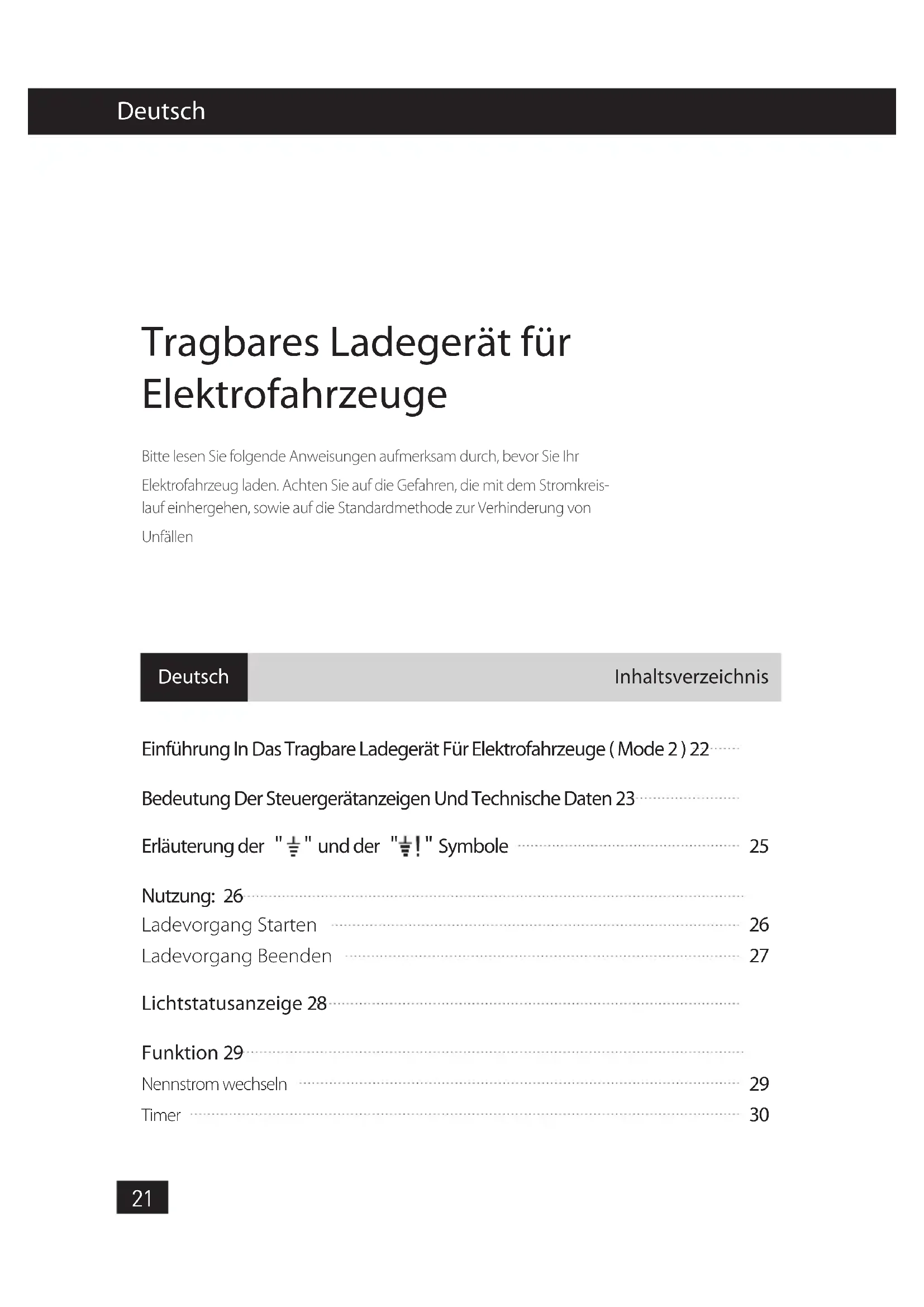

Inhaltsverzeichnis

Einführung In Das Tragbare Ladegerät Für Elektrofahrzeuge (Mode 2) 22
Bedeutung Der Steuergerätanzeigen Und Technische Daten 23
Erläuterung der "½" und der "½!" Symbole 25

Nutzung: 26
Ladevorgang Starten 26
Ladevorgang Beenden 27

Lichtstatusanzeige 28

Nennstrom wechseln 29
Timer 30

VORSICHT

• Nutzen Sie eine Stromquelle mit einem externen Trennschalter.
• Stellen Sie sicher, dass das Ladegerät an einem sicheren Ort und außerhalb der Reichweite von kleinen Kindern oder Haustieren verwendet werden.
  -itte nutzen Sie这点es Produkt in einem kuhlen, trockenen und gut belufteten Bereich und vermeiden Sie, dass Wasser in den Stecker gelangt.
• Öffnen Sie das Gehäuse nicht während des Ladevorgangs oder solange das Ladegerät eingeschaltet ist.
• Beschädigten Sie nicht das Produkt nicht böswilq.

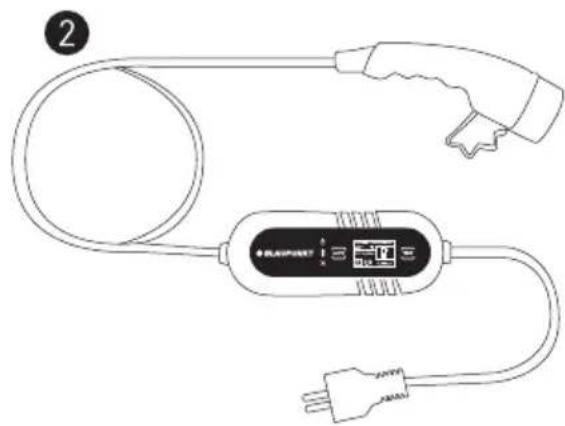

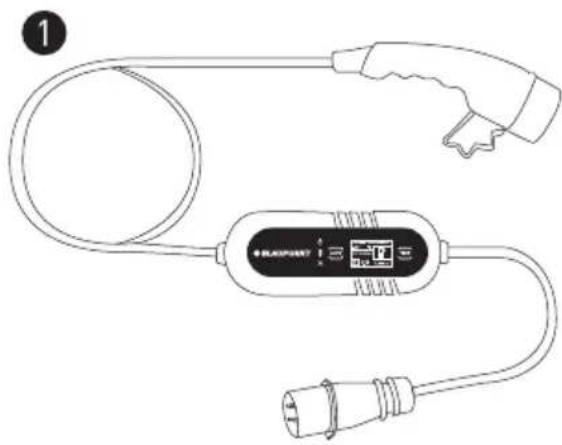

Einführung in das tragbare Ladegerät für Elektrofahrzeuge (Mode 2)

Technische Daten

Modell	Stromver sorgungsart	Gesamtkab ellänge	Spannung	Nennstrom Anschlusstyp
P1PM2T2	Einphasen	8m	200-250V	8/10/13/16A	T2
P1PM2T1	Einphasen	8m	200-250V	8/10/13/16A	T1
P1PM2T2C	Einphasen	8m	200-250V	8/10/13/16A	T2
P3PM2T2	Dreiphasen	8m	380-450V	8/10/13/16A	T2
P1PM2T2BS	Einphasen	8m	200~250V	8/10/13A	T2
P1PM2T1BS	Einphasen	8m	200~250V	8/10/13A	T1

1 Model: P3PM2T2

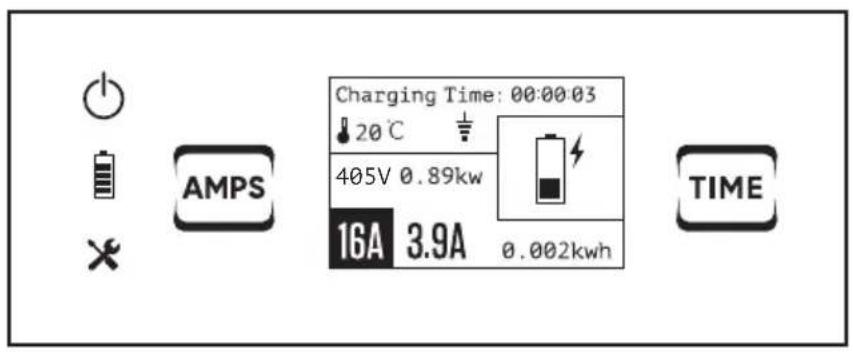

Bedeutung der Steuergerätanzeigen

EIN/AUS-Taste	405V	Spannung
Ladevorgang	0.89kw	Anschlussspannung
Problemanzeige	16A	Nennstrom
Nennstrom wechseln-Taste	3.9A	Aktueller Strom
Ladezeit	0.002kwh	Stromverbrauch
Temperatur	TIME	Timer-Funktionstaste
PE-Erkennung (Erdungserkennung)	½!	Die vorgelagerte PE wurde nicht erkannt und der Ladevorgang kann nicht gestartet werden.

Control box:

Technische Daten

Abmessungen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	Dreiphase: 3.35 kg
Schutzgrad (Control box)	IP65
Betriebstemperatur	Von -30°C bis +50°C

Model: P1PM2T2 / P1PM2T1 / P1PM2T2C / P1PM2T2BS / P1PM2T1BS

Bedeutung der Steuergerätanzeigen

EIN/AUS-Taste	245V	Spannung
Ladevorgang	0.89kw	Anschlussspannung
Problemanzeige	16A	Nennstrom
Nennstrom wechseln-Taste	3.9A	Aktueller Strom
Ladezeit	0.002kwh	Stromverbrauch
Temperatur	TIME	Timer-Funktionstaste
PE-Erkennung (Erdungserkennung)	½!	Die vorgelagerte PE wurde nicht erkannt und der Ladevorgang kann nicht gestartet werden.

Control box:

Technische Daten

Abmessungen (L × B × H)	260 × 100 × 72.5 mm
Gewicht	Einphasen: 2.65 kg
Schutzgrad (Control box)	IP65
Betriebstemperatur	Von -30°C bis +50°C

Erläuterung der "½" und de "½!" symbol

Die Benutzer mussen die PE-Erkennungsmarkierung "½" auf dem Display vor jedem Gebrauch überprüfen.(PE bedeutet Schutzleiter)

1. Wenn die Markierung "½" auf dem Bildschirm angezeigt wird, bedeutet dies, dass das Ladegerät das Vorhandensein des vorgelagerten Schutzleiters überprüfen muss, und der Ladevorgang beginnnt nur, wenn der vorgelagerte Schutzleiter vorhanden ist.

ACHTUNG: Wenn die Markierung "½!" erscheint, bedeutet dies, dass der vorgelagerte PE nicht erkannt wurde und der Ladevorgang nicht gestartet werden kann.

1. Wenn die Markierung "½" NICT auf dem Bildschirm angezeigt wird, bedeutet dies, dass das Ladegerät keine Funktion hat, um das Vorhandensein des vorgelagerten PE zu überprüfen, und dass der Ladevorgang unabhängig davon gestartet werden kann, ob der PE erkannt werden kann oder nicht.

ACHTUNG: Es wird dringend empfohlen, unter Bedingung 1 zu laden. Bedingung 2 birgt gewisse Sicherheitsrisiken, da kein PE vorhanden ist. Daher sollte Bedingung 2 nur unter der Voraussetzung verwendet werden, dass der Benutzer die Sicherheit gewährleisten kann, und unter besonderen Umständen, wenn kein PE im Stromnetz vorhanden ist.

Deaktivieren der PE-Erkennung: Drücken Sie "Ampere+Zeit" für 4s zusammen. PE-Erkennung reactivieren: Drücken Sie "Ampere+Zeit" für 4s gleichzeitig.

Ladevorgang starten

Schritt	Darstellung Betrieb
1.		Stcken Sie den Netzstecker in die richtige Steckdose.
2.		Entfernen Sie die Schutzkappe und stecken Sie den Lades- tecker vollständig in den Ladeanschluss.
3.		Starten Sie den Ladevorgang.

GEFAHR

Nutzen Sie das Produkt nicht, wenn es beschädigt zu sein scheint oder das Kabel gebrochen ist.

Zerlegen oder montieren Sie den Stecker nicht und wechseln Sie die Innenteile nicht aus.

Reinigen Sie die Produkte nicht mit Chemikalien und reinigen Sie das Elektrofahrzeug nicht während des Ladevorgangs.

Ladevorgang beenden

Schritt Darstellung Betrieb
1.	Ziehen Sie den Netzstecker aus der Steckdose.
2.	Trennen Sie den Ladeanschluss vom Elektrofahrzeug.
3.	Schreiben Sie die Schutzdeckung des Elektrofahrzeug-Ladeanschlusses unddecken Sie die Schutzkappe des Ladsteckers ab.
4.	Verstuen Sie das Ladegerät in der Tasche.

Lichtstatusanzeige

Anzeigeleuche	Indicatutlight	ator Light	Status		Status
	Aus		Blinkt		Ein
	Aus		Blinkt		Ein
	Aus		Blinkt		Ein

Betrieb:

1	Betrieb aus
2	Prüfung
3	Standby
4	Angeschlossen
5	Ladevorgang
6	Ladevorgang abgeschlossen

Fehlerbehebung:

1	CP-Fehler
2	Relaisfehler
3	Überspannung/Uterspannung
4	Überstromschutz
5	Stromschutzschalter
6	Nicht geerde
7	Temperaturwarnung
8	Dauerhaft hohe Temperatur

Nennstrom wechseln:

VORSICHT

evor Sie den Ladestrom wechseln, achten Sieitte darauf, dass der Netzstecker richtig eingesteckt wurde und dass das andere Kabelende aus dem Elektrofahrzeug gezogen wurde.

Schritt Darstellung Status
1. Stecken Sie den Netzstecker in die richtige Steckdose.	←←→	Bereit
	←←→
2. Halten Sie die „Amps“-Taste 2 Sekunden lang gedrückt.	CHARGING Time: 00:88:85128°C405V @ 89kw16A 3.9A 0.082kwh	Nennstromeinstellungsmodus öffnen
3. Wechseln Sie zwischen 8, 10, 13 und 16 A-Strom, indem Sie die Taste kurz drücken.	AMPS8A 10A↑13A16A	Nennstrom entsprechend den Nutzer-anforderungen einstellen
4. Halten Sie die Taste erneut 2 Sekunden lang gedrückt.	AMPS	Stromeinstellung erfolgreich

SchlieBen Sie die Einstellung in jedem Schrittitte innerhalb von 4 Sekunden, da der Einstellungsmodus ansonsten deaktiviert wird.

Funktion:Timer

VORSICHT

Bevor Sie die Timer-Funktion aktivieren, achen Sieitte darauf, dass der Netzstecker richtigeingesteckt wurde und dass das andere Kabelende aus dem Elektrofahrzeug gezogen wurde.

Schritt Darstellung Status
1. Stecken Sie den Netzstecker in die richtige Steckdose.	Bereit
2. Halten Sie die TIME-Taste 2 Sekunden lang gedrückt.	In den Timer-Funktionseinstellungsmodus wechseln Der Timerverzögert den Start um die ausgewählte Anzahl von Stunden
3. Wechseln Sie zwischen 1, 2, 4,6, 8 und 16 A-Strom, indem Sie die Taste kurz drücken.	Timer entsprechend den Nutzeran-forderungen einstelltlen
4. Halten Sie die Taste erneut 2 Sekunden lang gedrückt.	Timer-Einstellung erfolgreich

Schlieben Sie die Einstellung in jedem Schrittitte innerhalb von 4 Sekunden, da der Einstellungsmodus ansonsten deaktiviert wird.

Hinweis:

Falls Sie die Timer-Funktion nach Start des Countdowns abbrechen mochten, befolgen Sie einen der folgenden Schritte:

1. Ziehen Sie den Stecker direkt aus der Wandsteckdose; oder
2. Halten Sie die TIME-Taste 5 Sekunden lang gedrückt.
