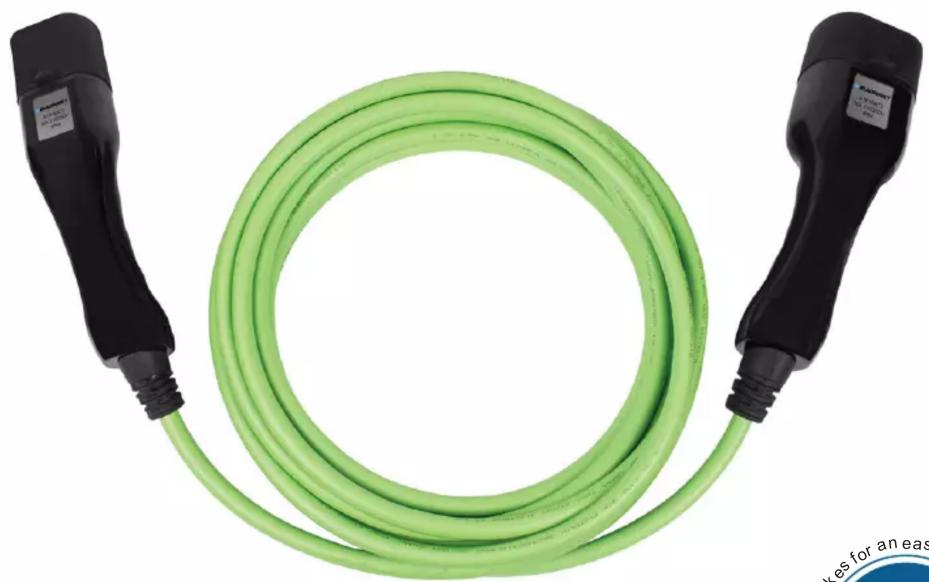

A3P16AT2 - Chargeur de batterie BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câble de recharge EV Type 2
Marque	Blaupunkt
Modèle	A3P16AT2
Tension de fonctionnement	380 V ~ 450 V (triphasé)
Courant nominal	16 A
Résistance d'isolement	1000 MΩ
Tension de résistance	2000 V
Résistance de contact	Moins de 0,5 mΩ
Force d'insertion/extraction	80 N < F < 100 N
Matériau principal	Thermoplastique / Caoutchouc de silicone / Alliage de cuivre
Section du câble	5 x 2,5 mm² + 2 x 0,5 mm²
Longueur du câble	5 m
Indice de protection IP	IP54
Indice de résistance au feu	UL94 V-0
Température de fonctionnement	-30 °C à 50 °C
Poids net	2,8 kg

FOIRE AUX QUESTIONS - A3P16AT2 BLAUPUNKT

Ce câble est-il compatible avec ma voiture électrique ?

Le câble Blaupunkt A3P16AT2 est compatible avec la plupart des véhicules équipés d'une prise Type 2. Vérifiez les spécifications de votre véhicule pour confirmer.

Quelle est la puissance maximale supportée ?

Avec une tension de 380-450 V triphasé et un courant de 16 A, la puissance maximale est d'environ 11 kW (P = U x I x √3).

Puis-je utiliser ce câble en extérieur par temps de pluie ?

Oui, l'indice de protection IP54 garantit une protection contre les projections d'eau et la poussière. Cependant, il est recommandé de protéger les connecteurs lorsqu'ils ne sont pas utilisés.

Quelles sont les précautions de sécurité à respecter ?

Avant chaque utilisation, inspectez le câble pour détecter tout dommage. Ne l'utilisez pas si l'isolation est endommagée. Assurez-vous que les connecteurs sont secs et propres. Débranchez toujours par la prise, ne tirez pas sur le câble.

Comment entretenir ce câble de recharge ?

Nettoyez régulièrement les connecteurs avec un chiffon sec et non pelucheux. Évitez l'exposition prolongée au soleil. Rangez le câble dans un endroit sec et à l'abri de la poussière lorsque vous ne l'utilisez pas.

Ce câble est-il compatible avec une borne de recharge monophasée ?

Le modèle A3P16AT2 est conçu pour une utilisation triphasée (380-450 V). Il peut fonctionner sur une borne monophasée, mais la puissance sera réduite. Il est recommandé de l'utiliser sur une borne triphasée pour des performances optimales.

Quelle est la longueur du câble ?

La longueur du câble est de 5 mètres, ce qui offre une flexibilité suffisante pour la plupart des configurations de stationnement.

Le câble est-il résistant aux températures extrêmes ?

Oui, il peut fonctionner dans une plage de température de -30 °C à 50 °C. Les matériaux utilisés résistent bien aux variations thermiques.

Puis-je utiliser ce câble avec un adaptateur ?

Il est déconseillé d'utiliser des adaptateurs non certifiés, car cela pourrait compromettre la sécurité. Utilisez uniquement des adaptateurs conformes aux normes en vigueur et adaptés au type de connecteur.

Où puis-je trouver des pièces de rechange pour ce câble ?

En cas de dommage, contactez le service après-vente Blaupunkt ou un distributeur agréé. Les câbles ne sont pas conçus pour être réparés par l'utilisateur ; le remplacement complet est recommandé.

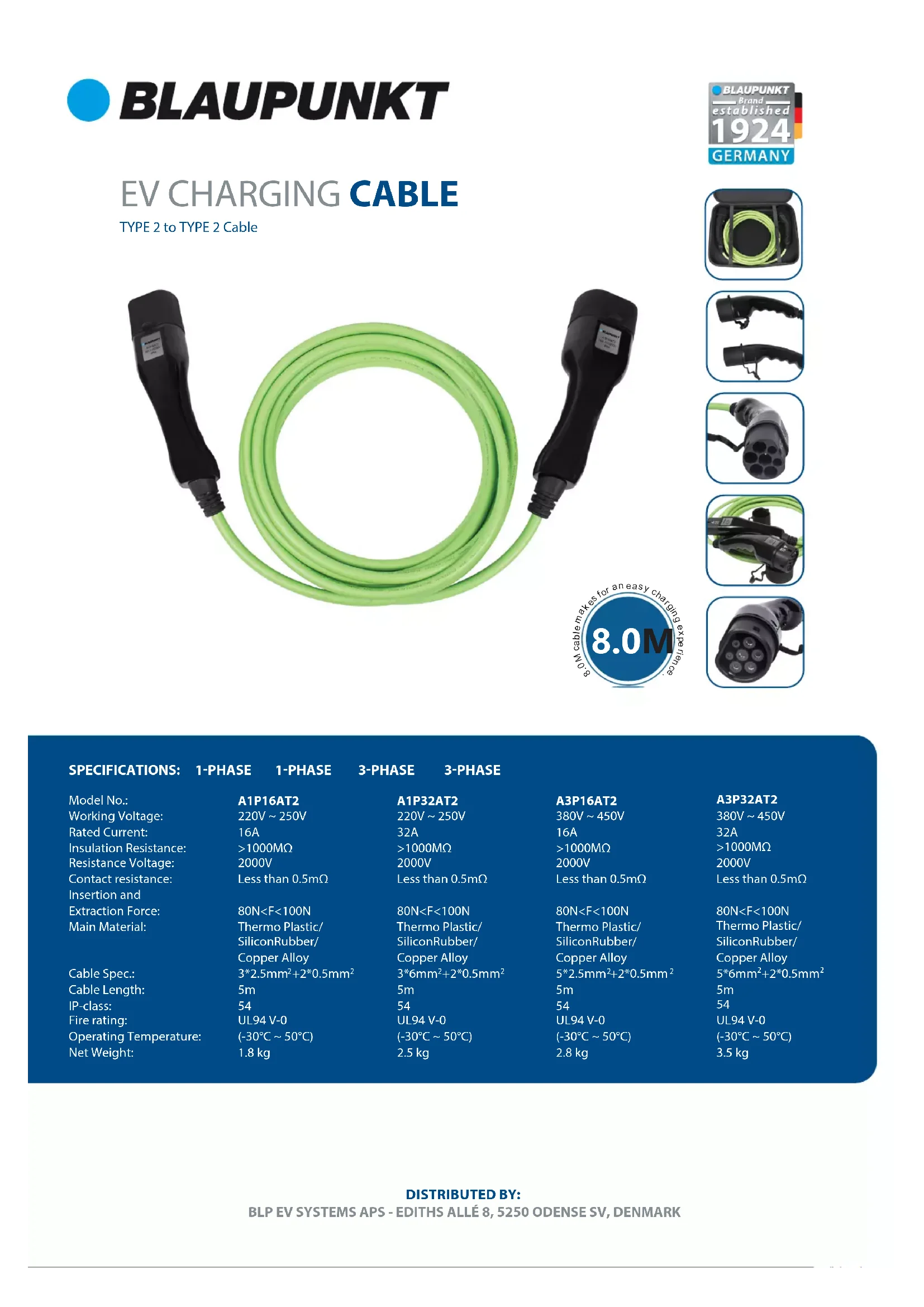

MODE D'EMPLOI A3P16AT2 BLAUPUNKT

CÂBLE DE CHARGE POUR VÉHICULE ÉLECTRIQUE

Câble de type 2 à type 2

SPÉCIFICATIONS : MONOPHASÉ MONOPHASÉ TRIPHASÉ TRIPHASÉ

Numéro de modèle :

Tension de fonctionnement :

Courant nominal :

Résistance d'isolement :

Tension de tenue :

Résistance de contact :

Force d'insertion et

Force d'extraction :

Matériau principal :

Spécification du câble :

Longueur du câble :

Indice de protection :

Indice de protection incendie :

Température de fonctionnement :

Poids net :

A1P16AT2

220 V ~ 250 V

16 A

1000 MΩ

2000 V

Moins de 0,5 mΩ

80 N < F < 100 N

Thermoplastique /

Caoutchouc de silicone /

Alliage de cuivre

3 × 2,5 mm² + 2 × 0,5 mm²

5 m

54

UL94 V-0

(-30°C 50°C)

1.8 kg

A1P32AT2

220V \~ 250V

32A

1000MΩ

2000V

Moins de 0.5mΩ

80N<F<100N

Thermoplastique/

Caoutchouc de silicone/

Alliage de cuivre

3×6 mm² + 2×0,5 mm²

5 m

54

UL94 V-0

(-30 °C ~ 50 °C)

2,5 kg

A3P16AT2

380 V ~ 450 V

16 A

1000 MΩ

2000 V

Moins de 0,5 mΩ

80 N < F < 100 N

Thermoplastique/

Caoutchouc de silicone

Alliage de cuivre

5 2,5 mm² + 2 0,5 mm²

5 m

54

UL94 V-0

(-30 °C à 50 °C)

2,8 kg

A3P32AT2

380 V à 450 V

32 A

1000 MΩ

2000 V

Moins de 0,5 mΩ

80N<F<100N

Thermoplastique/

Caoutchouc de silicone/

Alliage de cuivre

5 6 mm² + 2 0,5 mm²

5 m

54

UL94 V-0

(-30 °C ~ 50 °C)

3,5 kg
