Type de produit	Adaptateur USB 3.0 Gigabit Ethernet
Marque	D-Link
Modèle	DUB-1312
Interfaces	USB 3.0 (compatible 2.0/1.1), RJ-45 Gigabit Ethernet
Débits	Jusqu'à 1 Gbit/s
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, Auto-MDI/MDI-X
Compatibilité système	Windows 8/7/Vista/XP, Mac OS 10.6-10.8, Linux kernel 2.6.14
Configuration minimale	Port USB disponible, 32 Mo d'espace disque
Voyants LED	1 LED vitesse (vert fixe : 1 Gbit/s, éteint : 10/100 Mbit/s), 1 LED liaison/activité (vert fixe : liaison, clignotant : activité)
Alimentation	Bus USB (autonome, sans adaptateur secteur)
Dimensions (approx.)	7,2 x 2,5 x 1,6 cm
Poids (approx.)	30 g
Matériau	Plastique ABS
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Contenu de la boîte	Adaptateur DUB-1312, CD d'installation, câble USB 3.0, guide d'installation rapide
Garantie	2 ans
Certifications	CE, FCC, RoHS
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser dans un environnement sec. Ne pas exposer à l'eau ou à une humidité excessive.
Réparabilité	Appareil non réparable par l'utilisateur. Aucune pièce détachée disponible.

FOIRE AUX QUESTIONS - DUB1312 D-LINK

Comment installer le pilote du DUB-1312 sous Windows ?

Insérez le CD d'installation fourni dans le lecteur. L'interface utilisateur apparaît, cliquez sur Install. Si l'interface ne s'ouvre pas, naviguez manuellement dans le dossier Autorun du CD et ouvrez le dossier Install. Suivez les instructions de l'assistant. Une fois le pilote installé, branchez l'adaptateur sur un port USB.

Que faire si le pilote n'est pas reconnu par Windows ?

Sous Windows Vista/XP, vous devrez peut-être ignorer les avertissements WHQL en sélectionnant Continuer quand même. Sur les systèmes 64 bits, désactivez temporairement la vérification WHQL dans les options de démarrage. Vérifiez également que le CD est bien inséré ou téléchargez les derniers pilotes sur le site de D-Link.

Comment savoir si la connexion est en Gigabit (1 Gbit/s) ?

Observez le voyant Vitesse de connexion sur l'adaptateur : s'il reste allumé en vert, la connexion est en Gigabit ; s'il est éteint, elle est en 10/100 Mbit/s. Le voyant Liaison/Activité indique une liaison active ou un transfert de données.

Puis-je utiliser l'adaptateur sur un port USB 2.0 ?

Oui, le DUB-1312 est compatible avec les ports USB 2.0 et 1.1. Cependant, les débits seront limités à la vitesse du port (480 Mbit/s pour USB 2.0). Pour des performances optimales, utilisez un port USB 3.0.

Quels systèmes d'exploitation sont compatibles ?

L'adaptateur est compatible avec Windows 8, 7, Vista, XP (Service Pack 3), Mac OS 10.6 à 10.8 et Linux (noyau 2.6.14 ou supérieur). Pour Mac et Linux, référez-vous au manuel d'utilisation sur le CD.

Comment résoudre un problème de connexion réseau ?

Vérifiez d'abord les voyants : si les deux sont éteints, il y a un problème physique. Contrôlez les câbles entre l'adaptateur, l'ordinateur et le routeur/switch. Assurez-vous que le périphérique réseau est allumé. Essayez un autre câble Ethernet ou un autre port USB.

Que signifient les voyants LED ?

Le voyant Vitesse de connexion : allumé = Gigabit (1 Gbit/s), éteint = 10/100 Mbit/s. Le voyant Liaison/Activité : allumé fixe = connexion active, clignotant = données en transmission/réception.

Puis-je connecter l'adaptateur directement à un câble Ethernet venant du mur ?

Oui, tant que l'autre extrémité est reliée à un commutateur, concentrateur ou routeur. Le DUB-1312 prend en charge la détection automatique MDI/MDI-X, donc aucun câble croisé n'est nécessaire.

Où télécharger les pilotes si je n'ai pas le CD ?

Rendez-vous sur le site d'assistance de D-Link à l'adresse dlink.com/support et recherchez le modèle DUB-1312. Vous y trouverez les pilotes pour Windows, Mac et Linux.

L'adaptateur fonctionne-t-il avec un routeur 10/100 uniquement ?

Oui, il est rétrocompatible avec les réseaux 10/100 Mbit/s. Le débit sera limité à la vitesse la plus faible entre l'adaptateur et le routeur, mais il fonctionnera parfaitement.

MODE D'EMPLOI DUB1312 D-LINK

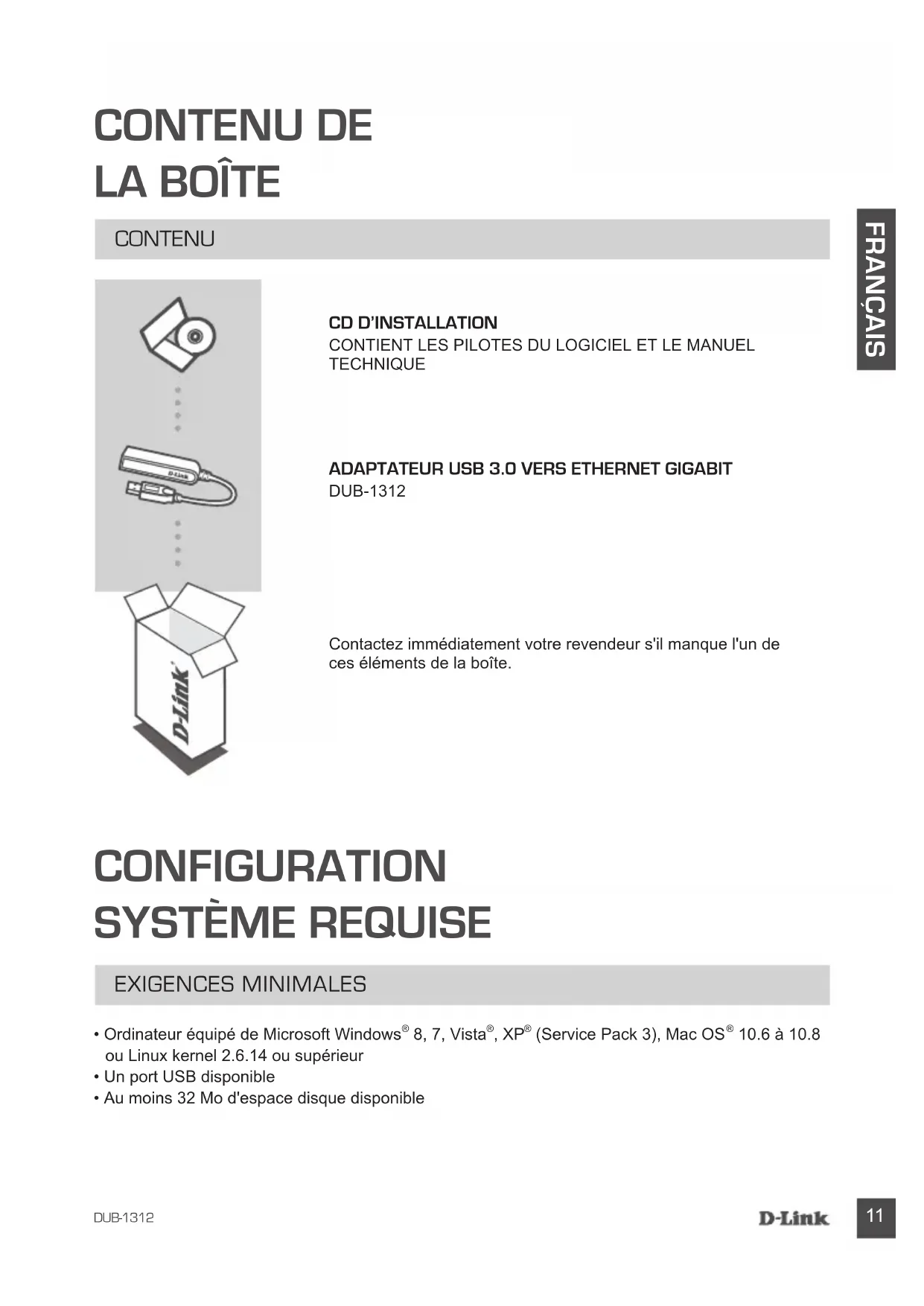

Contactez immédiatement votre revendeur s'il manque l'un de ces éléments de la boîte.

• Ordinateur équipé de Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3), Mac OS® 10.6 à 10.8 ou Linux kernel 2.6.14 ou supérieur
• Un port USB disponible
  • Au moins 32 Mo d'espace disque disponible

Ce processus d'installation des pilotes est réservé à Windows 8, 7, Vista et XP. Si vous avez besoin d'informations sur l'installation du DUB-1312 sur un système Mac ou Linux, consultez le manuel d'utilisation du DUB-1312 proposé sur le CD d'installation fourni.

Windows 8, 7, Vista et XP

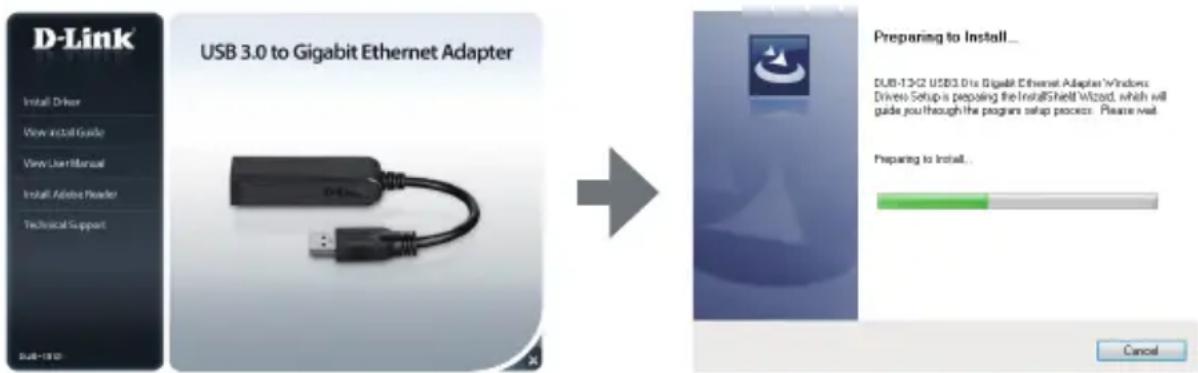

Étape 1 :

Insérez le CD d'installation dans le lecteur de CD-ROM. L'interface utilisateur du DUB-1312 apparaît. Cliquez sur Install (Installer) pour lancer l'installation des pilotes du DUB-1312. L'assistant InstallShield apparaît et réalise l'installation.

Remarque : Si l'interface utilisateur ne s'ouvre pas, recherchez le dossier Autorun sur le CD du PC et ouvrez le dossier Install (Installer) manuellement.

Remarque pour Windows Vista/XP : Ce pilote ne possède pas de signature électronique pour Windows Vista ou Windows XP. Si vous recevez un avis concernant l'état WHQL du pilote, vous devez sélectionner Continue Anyway (Continuer quand même) pour installer le pilote. Sur les systèmes d'exploitation de 64 bits, vous devez désactiver la fonction de contrôle WHQL pour installer le pilote.

Étape 2 :

Une fois l'installation du pilote terminée, passez à l'étape "INSTALLATION DU MATÉRIEL" à la page 13.

Branchez le câble USB du DUB-1312 dans un port USB disponible de votre ordinateur. Si possible, utilisez un port USB 3.0 pour atteindre des vitesses de transfert maximales.

Étape 2 :

Connectez une extrémité du câble Ethernet au port Ethernet du DUB-1312.

Étape 3 :

Connectez l'autre extrémité du câble Ethernet à votre commutateur, concentrateur ou routeur de réseau.

Étape 4 :

Windows détecte le nouveau matériel et vous invite à installer les pilotes.

Pour Windows 7 et Vista :

L'installation des pilotes démarre automatiquement.

Pour Windows XP :

La boîte de dialogue Assistant Nouveau matériel détecté s'ouvre. Sélectionnez Yes, this time only (Oui, cette fois seulement), puis cliquez sur Next (Suivant) pour continuer.

Sur l'écran suivant, choisissez l'option permettant d'installer le logiciel automatiquement, puis cliquez sur Suivant pour continuer. L'installation des pilotes démarre alors automatiquement.

INSTALLATION TERMINÉE

Une fois l'installation du DUB-1312 terminée, le voyant de connexion doit rester allumé en vert pour indiquer une bonne connexion physique entre le DUB-1312 et le réseau ; il clignote lors de l'envoi ou la réception de données. Le voyant de vitesse de connexion reste allumé pour indiquer qu'il s'agit d'une connexion Gigabit ou s'éteint si la connexion est de type 10/100 Mbits/s. Si les deux voyants sont éteints, il y a peut-être un problème de connexion physique. Vérifiez les câbles reliant le DUB-1312, l'ordinateur et le réseau. Vérifiez que le commutateur, le concentrateur ou le routeur de réseau est allumé.

Numéro Indication État Description
1 Vitesse de connexion	Reste allumé Présence d'une connexion de 1 Gbit/s
	Éteint Présence d'une connexion de 10/100 Mbits/s
2 Liaison/Activité	Reste allumé Présence d'une connexion active
	Clignotant Des données sont en cours de transmission/réception
