MANUAL DE UTILIZADOR DUB1312 D-LINK

• Porta USB disponível

• Pelo menos 32 MB de espaço em disco disponíveis

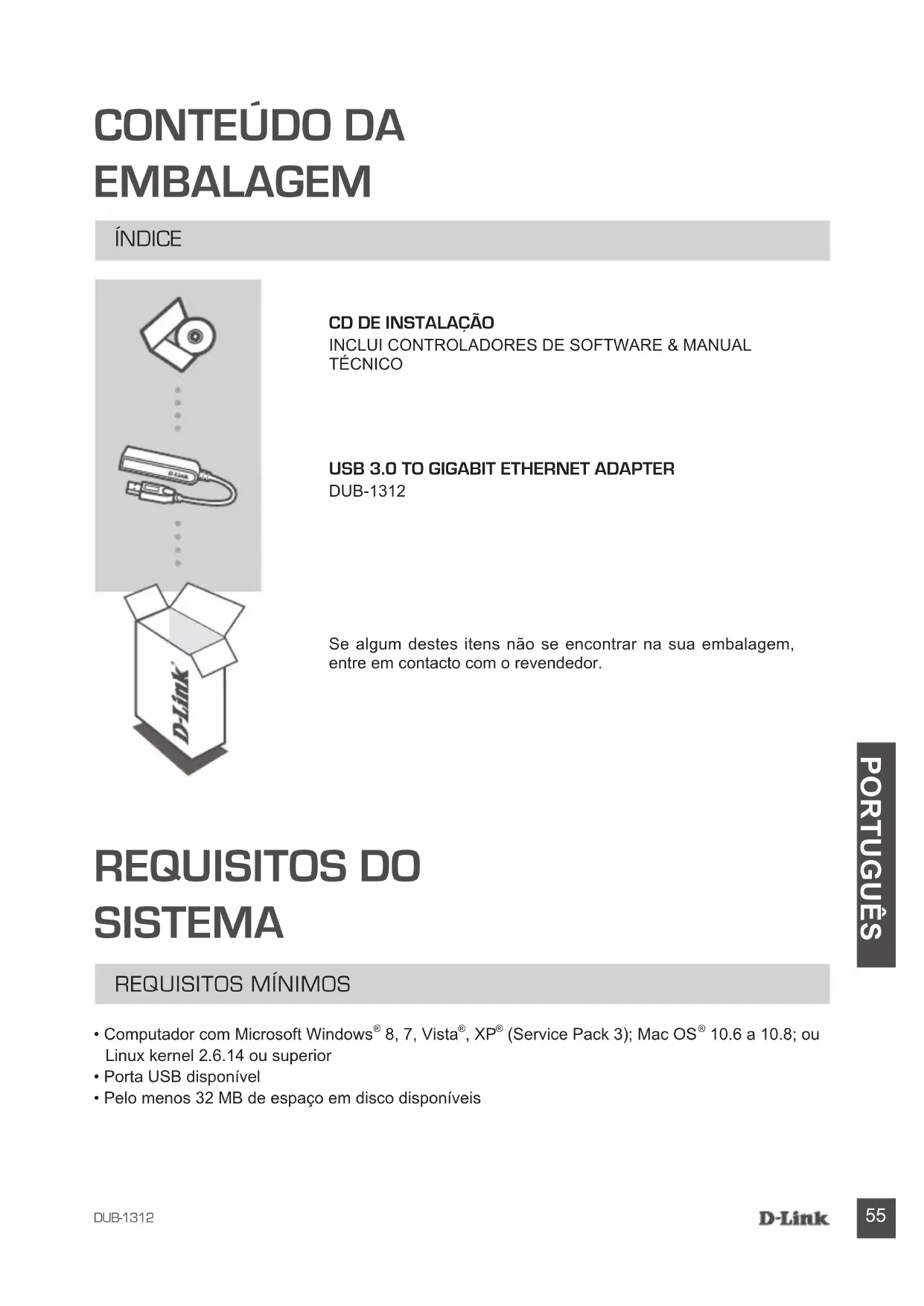

TÉCNICO USB 3.0 TO GIGABIT EThErNET ADAPTEr DUB-1312 ÍNDICE Se algum destes itens não se encontrar na sua embalagem, entre em contacto com o revendedor.

REQUISITOS MÍNIMOSDUB-1312

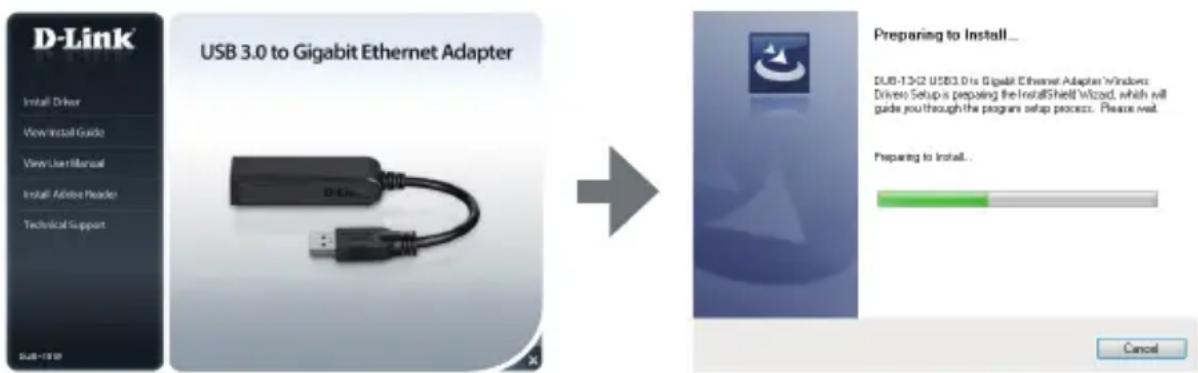

PORTUGUÊS CONFIGUrAÇÃO DO PrODUTO Este processo de instalação do controlador é para o Windows 8, 7, Vista e XP. Se necessitar de informações sobre como instalar o DUB-1312 num sistema Mac ou Linux, consulte o manual do utilizador do DUB-1312 no CD de instalação incluído. Passo 1: Insira o CD de instalação na unidade de CD. O ecrã do menu da interface do utilizador do DUB-1312 aparecerá. Clique em Instalar para iniciar a instalação do controlador do DUB-1312. O Assistente de Instalação aparecerá e terminará a instalação. Nota: Se a interface do utilizador não arrancar, localize a pasta Autorun na unidade de CD do seu computador e abra o Install manualmente. Passo 2: Assim que terminar a instalação do controlador, avance para a "INSTALAÇÃO DE HARDWARE" na página 57. Windows 8, 7, Vista e XP

INSTALAÇÃO DO CONTROLADOR

Nota para Windows Vista/XP: Este controlador não tem uma assinatura digital para Windows Vista ou Windows XP. Se recebeu uma noticação relativamente ao estado WHQL do controlador, deve escolher Continuar Mesmo Assim para instalar o controlador. Para sistemas operativos de 64-bit, necessitará de desativar a função de vericação dos WHQL para instalar o controlador.DUB-1312

CONFIGURAÇÃO DO PRODUTO

Passo 1: Ligue o cabo USB do DUB-1312 a uma porta USB disponível no seu computador. Se disponível, deve utilizar uma porta USB 3.0 para conseguir as velocidades de transferências mais rápidas possíveis. Passo 2: Ligue um cabo Ethernet à porta Ethernet no DUB-1312. Passo 3: Ligue a outra extremidade do cabo Ethernet ao seu switch, hub ou router de rede. Passo 4: O Windows detetará o novo hardware e pedir-lhe-á os controladores. Para Windows 7 e Vista: A instalação do software do controlador iniciará automaticamente. Para Windows XP: Aparecerá a caixa do Assistente de Novo Hardware Encontrado. Selecione Sim, apenas desta vez e clique em Seguinte para continuar. No ecrã seguinte, escolha a opção para instalar o software automaticamente e clique em Seguinte para continuar. A instalação do software do controlador iniciará automaticamente.Quando a instalação do DUB-1312 estiver terminada, o LINK LED deve car aceso a verde xo, indicando uma boa ligação física entre o DUB-1312 e a rede, e acender-se-á quando se está a enviar ou a receber dados. O LED de Velocidade de Ligação acenderá a uma cor xa para indicar uma ligação Gigabit, ou cará apagado para indicar uma ligação de 10/100 Mbps. Se ambos os LED estiverem apagados, pode haver um problema com a ligação física. Verique os cabos entre o seu DUB-1312, o computador e a rede. Verique se o seu switch, hub ou router de rede estão ligados.

INSTALAÇÃO DE HARDWARE

PORTUGUÊS Número Indicação Estado Descrição 1 Velocidade de ligação Fixo Está presente uma ligação de 1 Gbps Desligado Está presente uma ligação de 10/100 Mbps

Ligação/ Funcionamento Fixo Está presente uma ligação ativa A piscar Está a transmitir/receber dados
