Typ produktu	USB 3.0 Gigabit Ethernet adaptér
Značka	D-Link
Model	DUB-1312
Rozhraní	USB 3.0 (kompatibilní s 2.0/1.1), RJ-45 Gigabit Ethernet
Rychlosti	Až 1 Gbit/s
Síťové standardy	IEEE 802.3, 802.3u, 802.3ab, Auto-MDI/MDI-X
Systémová kompatibilita	Windows 8/7/Vista/XP, Mac OS 10.6-10.8, Linux kernel 2.6.14
Minimální konfigurace	Dostupný USB port, 32 MB místa na disku
LED indikátory	1 LED rychlost (zelená svítí: 1 Gbit/s, nesvítí: 10/100 Mbit/s), 1 LED spojení/aktivita (zelená svítí: spojení, bliká: aktivita)
Napájení	USB sběrnice (samostatné, bez síťového adaptéru)
Rozměry (přibl.)	7,2 x 2,5 x 1,6 cm
Hmotnost (přibl.)	30 g
Materiál	ABS plast
Provozní teplota	0°C až 40°C
Provozní vlhkost	10% až 90% bez kondenzace
Obsah balení	Adaptér DUB-1312, instalační CD, USB 3.0 kabel, rychlý instalační průvodce
Záruka	2 roky
Certifikace	CE, FCC, RoHS
Údržba	Čistěte suchým a jemným hadříkem. Nepoužívejte chemické prostředky.
Bezpečnost	Používejte v suchém prostředí. Nevystavujte vodě nebo nadměrné vlhkosti.
Opravitelnost	Zařízení není opravitelné uživatelem. Nejsou k dispozici žádné náhradní díly.

Často kladené otázky - DUB1312 D-LINK

Jak nainstalovat ovladač DUB-1312 ve Windows?

Vložte dodané instalační CD do mechaniky. Objeví se uživatelské rozhraní, klikněte na Install. Pokud se rozhraní neotevře, ručně přejděte do složky Autorun na CD a otevřete složku Install. Postupujte podle pokynů průvodce. Po instalaci ovladače připojte adaptér k USB portu.

Co dělat, pokud Windows nerozpozná ovladač?

Ve Windows Vista/XP možná budete muset ignorovat varování WHQL výběrem možnosti Přesto pokračovat. Na 64bitových systémech dočasně vypněte kontrolu WHQL v možnostech spouštění. Zkontrolujte také, zda je CD vloženo, nebo si stáhněte nejnovější ovladače z webu D-Link.

Jak zjistit, zda je připojení Gigabit (1 Gbit/s)?

Sledujte kontrolku Rychlost připojení na adaptéru: pokud svítí zeleně, připojení je Gigabit; pokud nesvítí, je 10/100 Mbit/s. Kontrolka Spojení/aktivita indikuje aktivní spojení nebo přenos dat.

Mohu použít adaptér na USB 2.0 portu?

Ano, DUB-1312 je kompatibilní s USB 2.0 a 1.1 porty. Nicméně rychlost bude omezena na rychlost portu (480 Mbit/s pro USB 2.0). Pro optimální výkon použijte USB 3.0 port.

Které operační systémy jsou kompatibilní?

Adaptér je kompatibilní s Windows 8, 7, Vista, XP (Service Pack 3), Mac OS 10.6 až 10.8 a Linux (jádro 2.6.14 nebo vyšší). Pro Mac a Linux se řiďte uživatelskou příručkou na CD.

Jak vyřešit problém se síťovým připojením?

Nejprve zkontrolujte kontrolky: pokud obě nesvítí, jedná se o fyzický problém. Zkontrolujte kabely mezi adaptérem, počítačem a routerem/switchi. Ujistěte se, že je síťové zařízení zapnuté. Zkuste jiný Ethernet kabel nebo jiný USB port.

Co znamenají LED kontrolky?

Kontrolka Rychlost připojení: svítí = Gigabit (1 Gbit/s), nesvítí = 10/100 Mbit/s. Kontrolka Spojení/aktivita: stále svítí = aktivní spojení, bliká = přenos/příjem dat.

Mohu připojit adaptér přímo k Ethernet kabelu ze zdi?

Ano, pokud je druhý konec připojen k switchi, hubu nebo routeru. DUB-1312 podporuje automatické rozpoznání MDI/MDI-X, takže není potřeba křížený kabel.

Kde stáhnout ovladače, pokud nemám CD?

Navštivte web podpory D-Link na adrese dlink.com/support a vyhledejte model DUB-1312. Najdete zde ovladače pro Windows, Mac a Linux.

Funguje adaptér s routerem pouze 10/100?

Ano, je zpětně kompatibilní se sítěmi 10/100 Mbit/s. Rychlost bude omezena na nižší z rychlostí adaptéru a routeru, ale bude fungovat bez problémů.

NÁVOD K OBSLUZE DUB1312 D-LINK

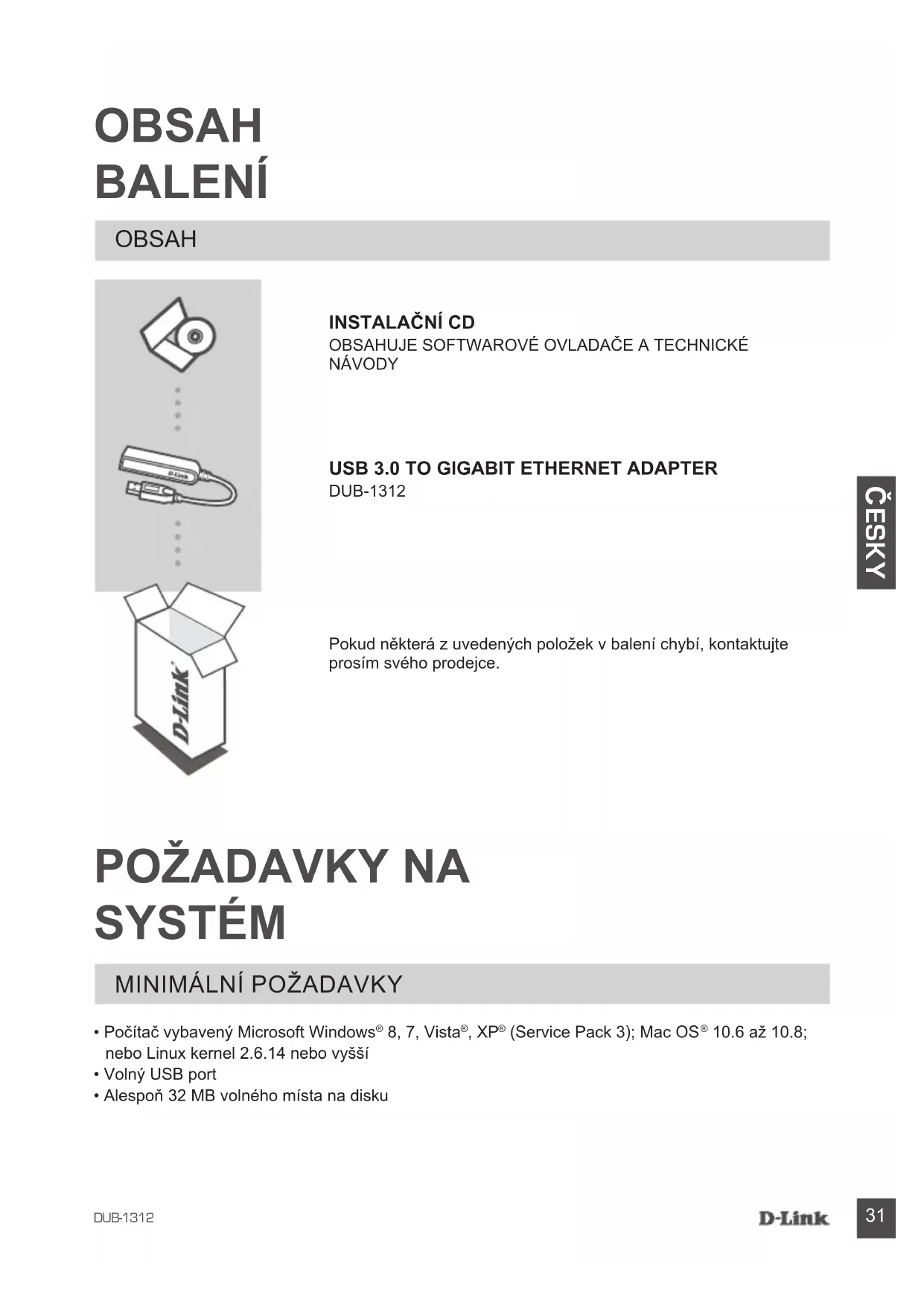

Pokud některá z uvedených položek v balení chybí, kontaktujte prosím svého prodejce.

POŽADAVKY NA SYSTÉM

MINIMÁLNÍ POŽADAVKY

• Počítač vybavený Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3); Mac OS® 10.6 až 10.8; nebo Linux kernel 2.6.14 nebo vyšší
  • Volný USB port
  • Alespoň 32 MB volného místa na disku

NASTAVENÍ VÝROBKU

INSTALACE OVLADAČE

Proces instalace ovladače je pro Windows 8, 7, Vista a XP. Pokyny k instalaciDUB-1312 v operačním systému Macintosh nebo Linux najdete v uživatelské příručce DUB-1312 nebo na instalačním CD.

Windows 8, 7, Vista a XP

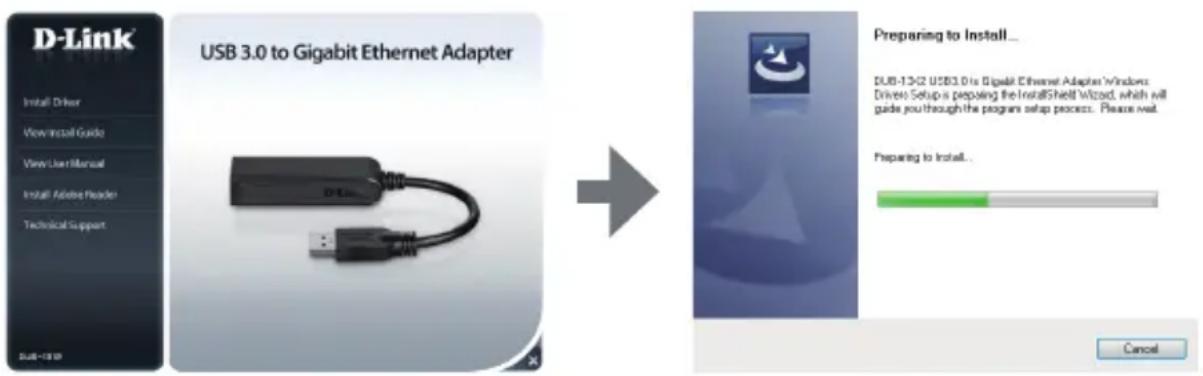

Krok 1:

Vložte instalační CD do jednotky CD. Obrazovka s nabídkou uživatelského rozhraní adaptéru DUB-1312 se zobrazí. Kliknutím na možnost Instalovat spustěte instalaci ovladačů pro DUB-1312. Zobrazí se průvodce InstallShield, který dokončí instalaci.

Poznámka: Pokud se uživatelské rozhraní nespustí, přejděte do složky Autorun na jednotce CD vašeho počítače a zahajte instalaci ručně.

Poznámka pro Windows Vista/XP: Ovladač nebyl digitálně podepsán pro Windows Vista neb Windows XP. Pokud obdržíte oznámení týkající se stavu WHQL ovladače, musíte vybrat Přesto pokračovat, abyste dokončili instalaci ovladače. Pro 64bitové operační systémy musíte vypnout funkci kontroly WHQL, aby bylo možné nainstalovat ovladač.

Krok 2:

Po dokončení instalace ovladačů pokračujte instalací, viz „INSTALACE HARDWARU“ na straně 33.

NASTAVENÍ VÝROBKU

INSTALACE HARDWARU

Krok 1:

Zapojte USB kabel adaptéru DUB-1312 do volného USB portu v počítači. Pokud je k dispozici, měli byste použít port USB 3.0 s cílem dosáhnout vyšší prénosové rychlosti.

Krok 2:

Zapojte ethernetový kabel do ethernetového portu adaptéru DUB-1312.

Krok 3:

Zapojte druhý konec ethernetového kabelu do síťového přepínače, rozbočovače nebo směrovače.

Krok 4:

Systém Windows zjistí nový hardware a vyzve vás k instalaci ovladačů.

V systémech Windows 7 a Vista:

Instalace softwarových ovladačů se spustí automaticky.

V systému Windows XP:

Zobrazí se okno Průvodce nově rozpoznaným hardwarem. Vyberte Ano, pouze nyní a pokračujte klepnutím na Další.

Na další obrazovce vyberte možnost automatické instalace softwaru a pokračujte klepnutím na Další. Instalace softwarových ovladačů se poté spustí automaticky.

DOKONČENÍ INSTALACE

Když je instalace DUB-1312 dokončena, kontrolka LINK by měla nepřerušovaným zeleným svitem indikovat správné fyzické připojení DUB-1312 k síti a bude blikat, když jsou odesílána nebo přijímána data. Kontrolka rychlosti připojení bude trvale svítit na označení gigabitového připojení, nebo zůstane zhasnutá při připojení 10/100 Mbps. Pokud svítí obě kontrolky, mohl nastat problém s fyzickým připojením. Zkontrolujte kabely mezi DUB-1312, počítačem a sítí. Zkontrolujte, zda je síťový přepínač, rozbočovač nebo směrovač zapnutý.

Číslo Indikace Stav Popis
1 Rychlost připojení		Trvale svítí Je k	dispozici připojení 1 Gbps
		Vypnuto Je k	dispozici připojení 10/100 Mbps
2 Kontrolka	Link/ACT	Trvale svítí Je k	dispozici aktivní připojení
		Bliká Jsou přenášená/přijímána data

TECHNICKÁ PODPORA

dlink.com/support

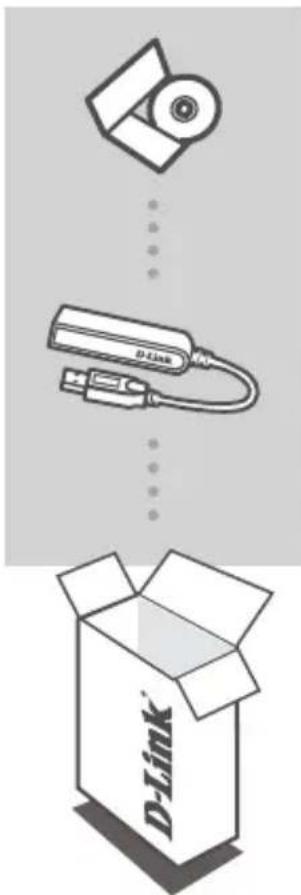

A CSOMAG TARTALMA
