Tipo di prodotto	Adattatore USB 3.0 Gigabit Ethernet
Marca	D-Link
Modello	DUB-1312
Interfacce	USB 3.0 (compatibile 2.0/1.1), RJ-45 Gigabit Ethernet
Velocità	Fino a 1 Gbit/s
Standard di rete	IEEE 802.3, 802.3u, 802.3ab, Auto-MDI/MDI-X
Compatibilità di sistema	Windows 8/7/Vista/XP, Mac OS 10.6-10.8, Linux kernel 2.6.14
Configurazione minima	Porta USB disponibile, 32 MB di spazio su disco
LED indicatori	1 LED velocità (verde fisso: 1 Gbit/s, spento: 10/100 Mbit/s), 1 LED link/attività (verde fisso: collegamento, lampeggiante: attività)
Alimentazione	Bus USB (autonomo, senza alimentatore)
Dimensioni (circa)	7,2 x 2,5 x 1,6 cm
Peso (circa)	30 g
Materiale	Plastica ABS
Temperatura di funzionamento	0°C a 40°C
Umidità di funzionamento	10% a 90% senza condensa
Contenuto della confezione	Adattatore DUB-1312, CD di installazione, cavo USB 3.0, guida rapida all'installazione
Garanzia	2 anni
Certificazioni	CE, FCC, RoHS
Manutenzione	Pulire con un panno asciutto e morbido. Non usare prodotti chimici.
Sicurezza	Utilizzare in un ambiente asciutto. Non esporre ad acqua o umidità eccessiva.
Riparabilità	Dispositivo non riparabile dall'utente. Nessuna parte di ricambio disponibile.

Domande frequenti - DUB1312 D-LINK

Come installare il driver del DUB-1312 su Windows?

Inserire il CD di installazione fornito nel lettore. Appare l'interfaccia utente, fare clic su Install. Se l'interfaccia non si apre, navigare manualmente nella cartella Autorun del CD e aprire la cartella Install. Seguire le istruzioni della procedura guidata. Una volta installato il driver, collegare l'adattatore a una porta USB.

Cosa fare se il driver non viene riconosciuto da Windows?

Su Windows Vista/XP, potrebbe essere necessario ignorare gli avvisi WHQL selezionando Continua comunque. Su sistemi a 64 bit, disattivare temporaneamente la verifica WHQL nelle opzioni di avvio. Verificare inoltre che il CD sia inserito correttamente o scaricare gli ultimi driver dal sito D-Link.

Come capire se la connessione è in Gigabit (1 Gbit/s)?

Osservare il LED Velocità di connessione sull'adattatore: se rimane acceso verde, la connessione è Gigabit; se spento, è a 10/100 Mbit/s. Il LED Link/Attività indica un collegamento attivo o un trasferimento dati.

Posso usare l'adattatore su una porta USB 2.0?

Sì, il DUB-1312 è compatibile con porte USB 2.0 e 1.1. Tuttavia, le velocità saranno limitate alla velocità della porta (480 Mbit/s per USB 2.0). Per prestazioni ottimali, utilizzare una porta USB 3.0.

Quali sistemi operativi sono compatibili?

L'adattatore è compatibile con Windows 8, 7, Vista, XP (Service Pack 3), Mac OS 10.6-10.8 e Linux (kernel 2.6.14 o superiore). Per Mac e Linux, fare riferimento al manuale utente sul CD.

Come risolvere un problema di connessione di rete?

Controllare prima i LED: se entrambi sono spenti, c'è un problema fisico. Verificare i cavi tra adattatore, computer e router/switch. Assicurarsi che il dispositivo di rete sia acceso. Provare un altro cavo Ethernet o un'altra porta USB.

Cosa significano i LED indicatori?

Il LED Velocità di connessione: acceso = Gigabit (1 Gbit/s), spento = 10/100 Mbit/s. Il LED Link/Attività: acceso fisso = connessione attiva, lampeggiante = dati in trasmissione/ricezione.

Posso collegare l'adattatore direttamente a un cavo Ethernet proveniente dal muro?

Sì, purché l'altra estremità sia collegata a uno switch, hub o router. Il DUB-1312 supporta il rilevamento automatico MDI/MDI-X, quindi non è necessario un cavo incrociato.

Dove scaricare i driver se non ho il CD?

Visitare il sito di supporto D-Link all'indirizzo dlink.com/support e cercare il modello DUB-1312. Qui si trovano i driver per Windows, Mac e Linux.

L'adattatore funziona con un router solo 10/100?

Sì, è retrocompatibile con reti 10/100 Mbit/s. La velocità sarà limitata alla velocità più bassa tra adattatore e router, ma funzionerà perfettamente.

MANUALE UTENTE DUB1312 D-LINK

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

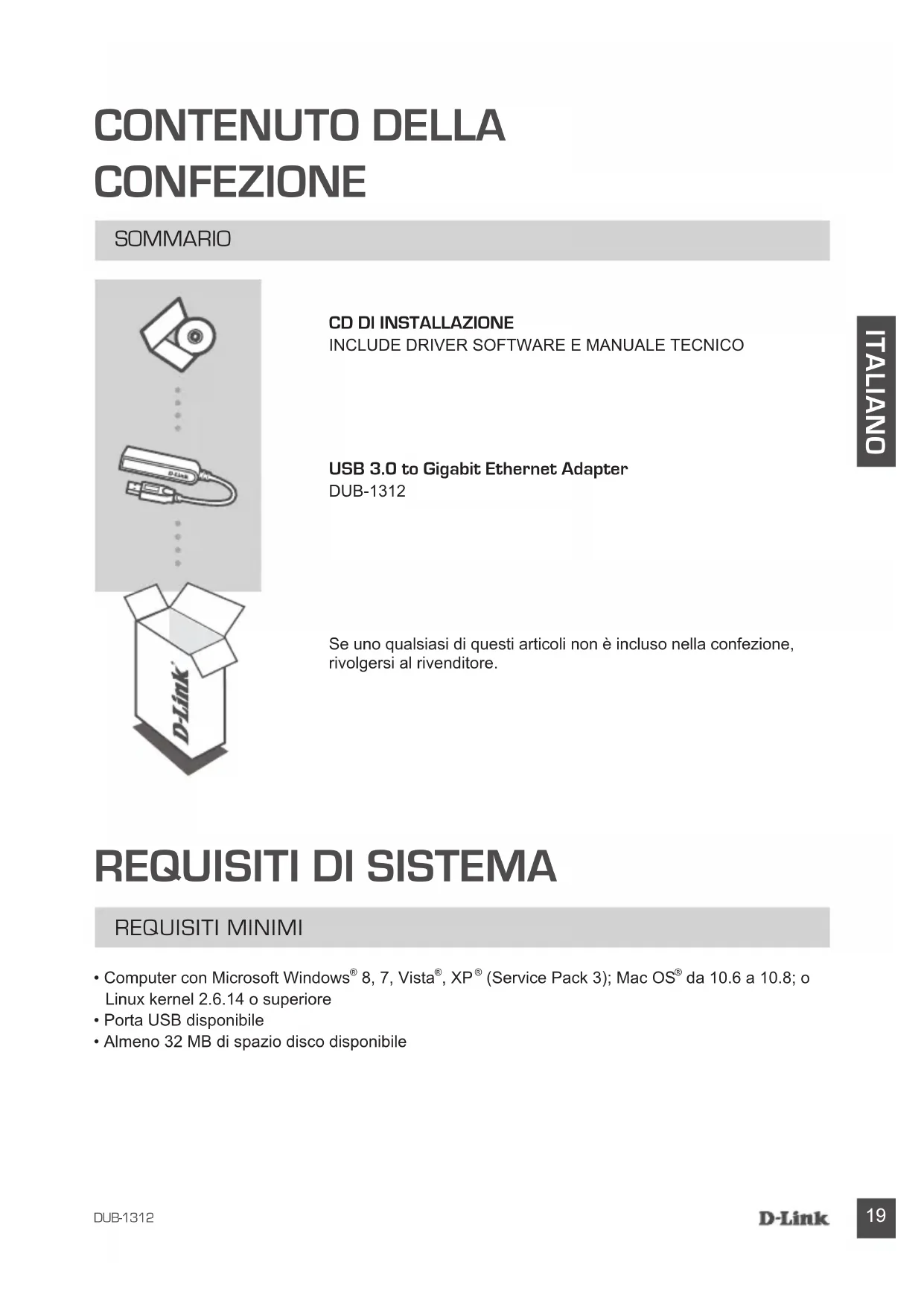

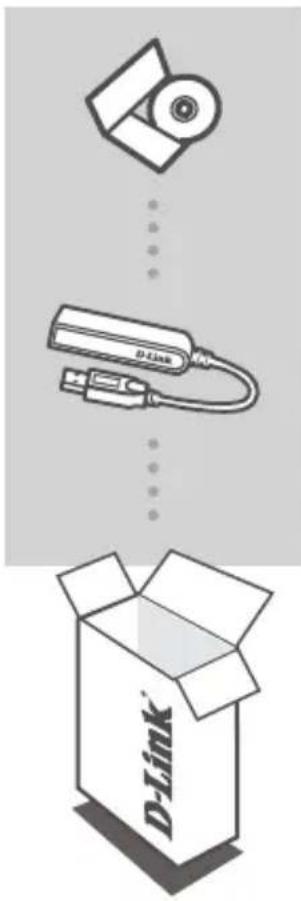

CONTENUTO DELLA CONFEZIONE

SOMMARIO

CD DI INSTALLAZIONE

INCLUDE DRIVER SOFTWARE E MANUALE TECNICO

Se uno qualsiasi di questi articoli non è incluso nella confezione, rivolgersi al rivenditore.

REQUISITI DI SISTEMA

REQUISITI MINIMI

• Computer con Microsoft Windows ^ 8, 7, Vista ^ , XP ^ (Service Pack 3); Mac OS ^ da 10.6 a 10.8; o Linux kernel 2.6.14 o superiore
• Porta USB disponibile
• Almeno 32 MB di spazio disco disponibile

CONFIGURAZIONE DEL PRODOTTO

INSTALLAZIONE DEI DRIVER

Il processo di installazione dei driver descritto in questo manuale si riferisce a Windows 8, 7, Vista e XP. Per informazioni su come installare il dispositivo DUB-1312 su un sistema Mac o Linux, consultare il manuale dell'utente del dispositivo DUB-1312 o il CD di installazione incluso.

Windows 8, 7, Vista e XP

Passaggio 1:

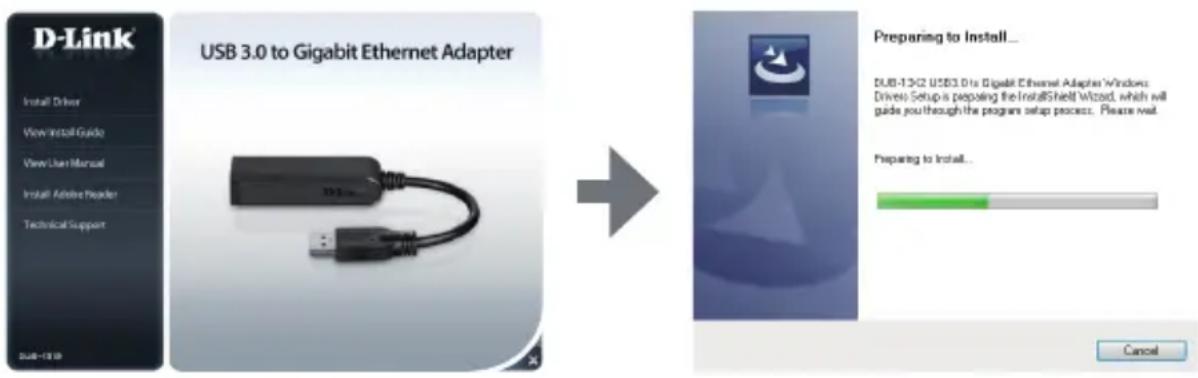

Inserire il CD di installazione nell'unità CD. Viene visualizzata la schermata del menu dell'interfaccia utente del dispositivo DUB-1312.

Fare clic su Installa per iniziare l'installazione del driver del dispositivo DUB-1312. Sarà visualizzata l'installazione guidata InstallShield e completata l'installazione.

Nota: se l'interfaccia utente non viene aperta, individuare la cartella Autorun nell'unità CD del PC e aprire Install manualmente.

Nota per Windows Vista/XP: Il driver non ha la firma digitale per Windows Vista o Windows XP. Se si riceve un avviso riguardo allo stato WHQL del driver, è necessario scegliere Continua per installare il driver. Per i sistemi operativi a 64 bit, è necessario disabilitare la funzione di verifica WHQL per installare il driver.

Passaggio 2:

Una volta completata l'installazione del driver, continuare con "INSTALLAZIONE DELL'HARDWARE" a pagina 21.

CONFIGURAZIONE DEL PRODOTTO

INSTALLAZIONE DELL'HARDWARE

Passaggio 1:

Collegare il cavo USB del dispositivo DUB-1312 a una porta USB disponibile del computer. Se disponibile, utilizzare una porta USB 3.0 per ottenere le massime velocità di trasferimento possibili.

Passaggio 2:

Collegare un cavo Ethernet alla porta Ethernet del dispositivo DUB-1312.

Passaggio 3:

Collegare l'altra estremità del cavo Ethernet allo switch, all'hub o al router di rete.

Passaggio 4:

Windows rileverà il nuovo hardware e richiederà i driver.

Per Windows 7 e Vista:

L'installazione del software dei driver sarà avviata automaticamente.

Per Windows XP:

Sarà visualizzata la finestra Installazione guidata nuovo hardware. Selezionare Sì, solo in questa occasione e fare clic su Avanti per continuare.

Nella schermata successiva scegliere l'opzione per installare automaticamente il software e fare clic su Avanti per continuare. L'installazione del software dei driver sarà avviata automaticamente.

INSTALLAZIONE COMPLETATA

Quando l'installazione del dispositivo DUB-1312 è completata, il LED LINK deve essere acceso fisso in verde, per indicare una buona connessione fisica fra il dispositivo DUB-1312 e la rete; durante la trasmissione o la ricezione dei dati il LED lampeggia. Il LED indicante la velocità di connessione si accende fisso per indicare una connessione Gigabit o rimane spento per indicare una connessione a 10/100 Mbps. Se entrambi i LED sono spenti, è possibile che si sia verificato un problema relativo al collegamento fisico. Controllare i cavi di collegamento tra il dispositivo DUB-1312, il computer e la rete. Verificare che lo switch, l'hub o il router di rete sia acceso.

Numero Indicazione Stato Descrizione
1	Velocità di connessione	Fisso Connessione da 1 Gbps presente
		Spento Connessione da 10/100 Mbps presente
2 Link/ACT		Fisso È presente una connessione attiva
		Lampeggiante Trasmissione/ricezione di dati in corso

SUPPORTO TECNICO

dlink.com/support

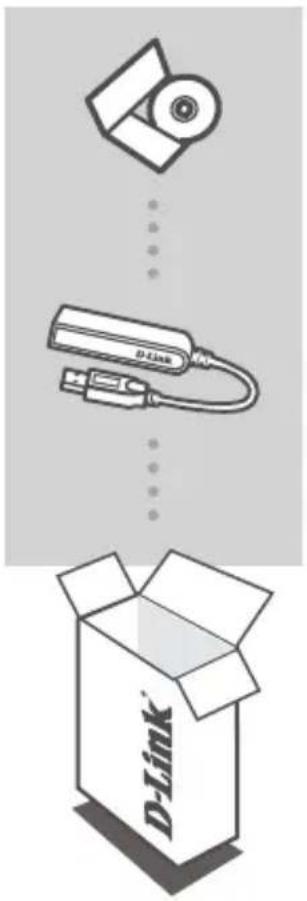

INHOUD VAN VERPAKKING
