Produkttyp	USB 3.0 Gigabit Ethernet-adapter
Varumärke	D-Link
Modell	DUB-1312
Gränssnitt	USB 3.0 (kompatibel med 2.0/1.1), RJ-45 Gigabit Ethernet
Hastigheter	Upp till 1 Gbit/s
Nätverksstandarder	IEEE 802.3, 802.3u, 802.3ab, Auto-MDI/MDI-X
Systemkompatibilitet	Windows 8/7/Vista/XP, Mac OS 10.6-10.8, Linux kernel 2.6.14
Minsta konfiguration	Ledig USB-port, 32 MB diskutrymme
LED-indikatorer	1 LED hastighet (fast grönt: 1 Gbit/s, släckt: 10/100 Mbit/s), 1 LED länk/aktivitet (fast grönt: länk, blinkande: aktivitet)
Strömförsörjning	USB-buss (självförsörjande, ingen nätadapter)
Mått (ungefär)	7,2 x 2,5 x 1,6 cm
Vikt (ungefär)	30 g
Material	ABS-plast
Driftstemperatur	0°C till 40°C
Luftfuktighet vid drift	10% till 90% utan kondens
Förpackningens innehåll	DUB-1312-adapter, installations-CD, USB 3.0-kabel, snabbinstallationsguide
Garanti	2 år
Certifieringar	CE, FCC, RoHS
Underhåll	Rengör med en mjuk, torr trasa. Använd inte kemiska rengöringsmedel.
Säkerhet	Använd i torr miljö. Utsätt inte för vatten eller överdriven fukt.
Reparerbarhet	Apparaten kan inte repareras av användaren. Inga reservdelar finns tillgängliga.

Vanliga frågor - DUB1312 D-LINK

Hur installerar jag drivrutinen för DUB-1312 i Windows?

Sätt i den medföljande installations-CD:n i enheten. Användargränssnittet visas, klicka på Install. Om gränssnittet inte öppnas, navigera manuellt till mappen Autorun på CD:n och öppna mappen Install. Följ guidens instruktioner. När drivrutinen är installerad, anslut adaptern till en USB-port.

Vad gör jag om drivrutinen inte känns igen av Windows?

I Windows Vista/XP kan du behöva ignorera WHQL-varningar genom att välja Fortsätt ändå. På 64-bitars system, inaktivera tillfälligt WHQL-kontroll i startalternativen. Kontrollera också att CD:n är insatt eller ladda ner de senaste drivrutinerna från D-Links webbplats.

Hur vet jag om anslutningen är Gigabit (1 Gbit/s)?

Observera indikatorn Anslutningshastighet på adaptern: om den lyser grönt är anslutningen Gigabit; om den är släckt är den 10/100 Mbit/s. Indikatorn Länk/Aktivitet indikerar en aktiv länk eller dataöverföring.

Kan jag använda adaptern på en USB 2.0-port?

Ja, DUB-1312 är kompatibel med USB 2.0- och 1.1-portar. Dock kommer hastigheterna att begränsas till portens hastighet (480 Mbit/s för USB 2.0). För optimal prestanda, använd en USB 3.0-port.

Vilka operativsystem är kompatibla?

Adaptern är kompatibel med Windows 8, 7, Vista, XP (Service Pack 3), Mac OS 10.6 till 10.8 och Linux (kärna 2.6.14 eller senare). För Mac och Linux, se bruksanvisningen på CD:n.

Hur löser jag ett nätverksanslutningsproblem?

Kontrollera först indikatorerna: om båda är släckta finns det ett fysiskt problem. Kontrollera kablarna mellan adaptern, datorn och routern/switch. Se till att nätverksenheten är påslagen. Prova en annan Ethernet-kabel eller en annan USB-port.

Vad betyder LED-indikatorerna?

Indikatorn Anslutningshastighet: tänd = Gigabit (1 Gbit/s), släckt = 10/100 Mbit/s. Indikatorn Länk/Aktivitet: fast sken = aktiv anslutning, blinkande = dataöverföring.

Kan jag ansluta adaptern direkt till en Ethernet-kabel från väggen?

Ja, så länge den andra änden är ansluten till en switch, hub eller router. DUB-1312 har stöd för automatisk MDI/MDI-X-detektering, så ingen korsad kabel behövs.

Var laddar jag ner drivrutiner om jag inte har CD:n?

Gå till D-Links supportsida på dlink.com/support och sök efter modellen DUB-1312. Där hittar du drivrutiner för Windows, Mac och Linux.

Fungerar adaptern med en router som endast har 10/100?

Ja, den är bakåtkompatibel med 10/100 Mbit/s-nätverk. Hastigheten begränsas till den lägre hastigheten mellan adaptern och routern, men den fungerar utmärkt.

BRUKSANVISNING DUB1312 D-LINK

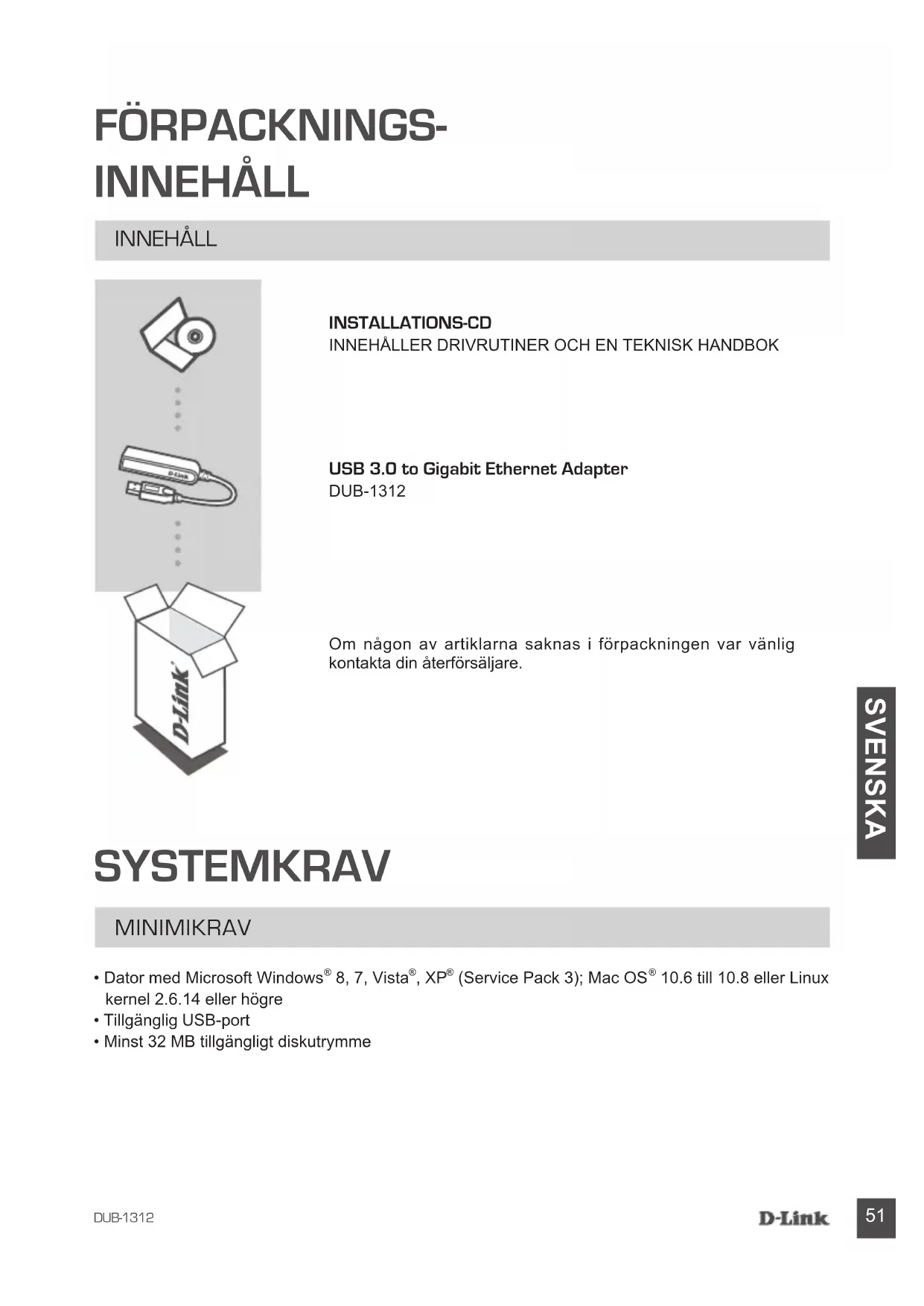

Om någon av artiklarna saknas i förpackningen var vänlig kontakta din återförsäljare.

SYSTEMKRAV

MINIMIKRAV

• Dator med Microsoft Windows ^ 8, 7, Vista ^ , XP ^ (Service Pack 3); Mac OS ^ 10.6 till 10.8 eller Linux kernel 2.6.14 eller högre
• Tillgänglig USB-port
• Minst 32 MB tillgängligt diskutrymme

PRODUKTINSTALLATION

DRIVRUTININSTALLATION

Den här installationsåtgården gäller för Windows 6, 7, Vista och XP. Om du behöver information om hur du ska installera DUB-1312 på ett Mac- eller Linux-system, se bruksanvisningen för DUB-1312 på den medföljande installations-CD:n.

Windows 8, 7, Vista och XP

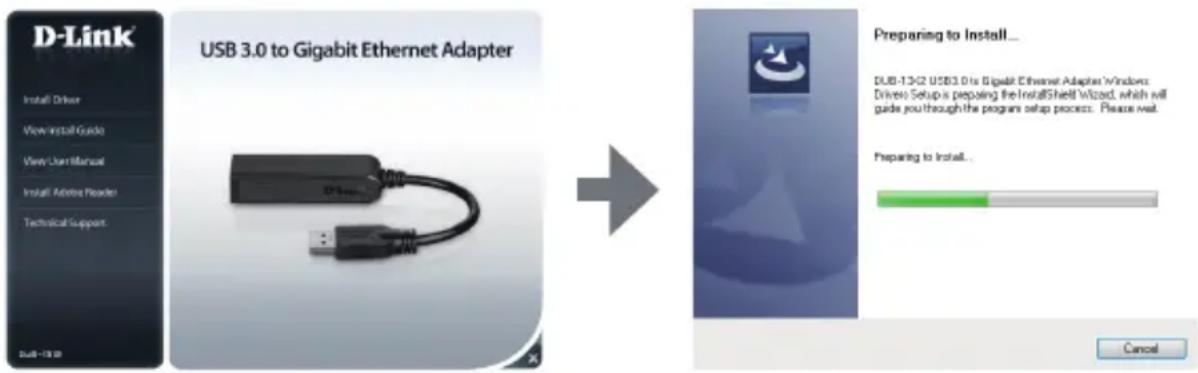

Steg 1:

Sätt i installations-CD:n i CD-enheten. Menyskärmen i DUB-1312:s användargränssnitt öppnas. Klicka på Installera för att starta installationen av drivrutinen för DUB-1312. InstallShieldguiden öppnas och slutför installationen.

OBS! Om inte användargränssnittet startar så bläddrar du till mappen Autorun i datorns CD-enhet och öppnar Installera manuellt.

Anmärkning för Windows Vista/XP: Denna drivrutin har inte signerats digitalt för Windows Vista eller Windows XP. Om du får ett meddelande beträffande drivrutinens WHQL-status, måste du välja Fortsätt ändå för att installera drivrutinen. För 64-bitars operativsystem måste du inaktivera WHQL-kontrollfunktionen för att installera drivrutinen.

Steg 2:

När installationen av drivrutinen är klar, fortsätt till "MASKINVARUINSTALLATION" på sidan 53.

PRODUKTINSTALLATION

MASKINVARUINSTALLATION

Steg 1:

Anslut USB-kabeln för DUB-1312 till en ledig USB-port på din dator. I förekommande fall ska du använda en USB 3.0-port för att få snabbast möjliga överföringshastighet..

Steg 2:

Anslut en Ethernet-kabel till Ethernet-porten på DUB-1312.

Steg 3:

Anslut den andra änden av Ethernet-kabeln till en switch, hubb eller router i ditt nätverk.

Steg 4:

Windows känner av den nya maskinvaran och frågar efter drivrutinerna.

För Windows 7 och Vista:

Installationen av drivrutinen startar automatiskt.

För Windows XP:

En ruta med guiden Ny maskinvara visas. Välj Ja, bara den här gången och klicka på Nästa för att fortsätta.

På nästa skärm väljer du alternativet att installera programvaran automatiskt och klickar på Nästa för att fortsätta. Installationen av drivrutinen startar då automatiskt.

INSTALLATIONEN ÄR KLAR

När installationen av DUB-1312 är klar ska LINK-lysdioden lysa med fast grönt sken vilket indikerar en bra anslutning mellan DUB-1312 och nätverket, och blinka när data skickas eller tas emot.

Anslutningens hastighetslysdiod lyser med fast grönt ljus för att indikera en gigabit-anslutning, eller förblir släckt för att indikera en 10/100 Mbps-anslutning. Om båda lysdioderna är släckta kan det var problem med inkopplingen. Kontrollera kablarna mellan DUB-1312, datorn och nätverket. Kontrollera att din switch, hubb eller router är påslagen.

Nummer Indikering Status Beskrivning
1 Anslutningshastighet		Fast 1 Gbps	anslutning finns
		Av 10/100 Mbps	anslutning finns
2 Länk/AKT.		Fast En aktiv anslutning finns
		Blinkande Data	skickas/tas emot

TEKNISK SUPPORT

dlink.com/support

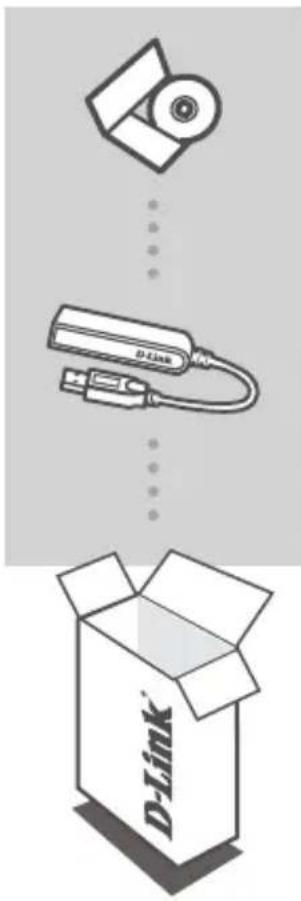

CONTEÚDO DA EMBALAGEM
