DUB1312 - Hálózati kártya / adapter D-LINK - Ingyenes használati útmutató

Termék típusa	USB 3.0 Gigabit Ethernet adapter
Márka	D-Link
Modell	DUB-1312
Interfészek	USB 3.0 (kompatibilis 2.0/1.1), RJ-45 Gigabit Ethernet
Sebesség	Akár 1 Gbit/s
Hálózati szabványok	IEEE 802.3, 802.3u, 802.3ab, Auto-MDI/MDI-X
Rendszerkompatibilitás	Windows 8/7/Vista/XP, Mac OS 10.6-10.8, Linux kernel 2.6.14
Minimális konfiguráció	Szabad USB-port, 32 MB szabad lemezterület
LED jelzőlámpák	1 sebesség LED (zöld folyamatos: 1 Gbit/s, kikapcsolva: 10/100 Mbit/s), 1 kapcsolat/tevékenység LED (zöld folyamatos: kapcsolat, villogó: tevékenység)
Tápellátás	USB busz (önellátó, hálózati adapter nélkül)
Méretek (körülbelül)	7,2 x 2,5 x 1,6 cm
Súly (körülbelül)	30 g
Anyag	ABS műanyag
Üzemi hőmérséklet	0°C és 40°C között
Üzemi páratartalom	10% és 90% között, nem lecsapódó
A csomag tartalma	DUB-1312 adapter, telepítő CD, USB 3.0 kábel, gyors telepítési útmutató
Garancia	2 év
Tanúsítványok	CE, FCC, RoHS
Karbantartás	Tiszta, száraz, puha ruhával tisztítsa. Ne használjon vegyszereket.
Biztonság	Száraz környezetben használja. Ne tegye ki víznek vagy túlzott nedvességnek.
Javíthatóság	A készülék felhasználó által nem javítható. Nincsenek elérhető alkatrészek.

Gyakran ismételt kérdések - DUB1312 D-LINK

Hogyan telepítsem a DUB-1312 illesztőprogramját Windows alatt?

Helyezze be a mellékelt telepítő CD-t a meghajtóba. Megjelenik a felhasználói felület, kattintson a Install gombra. Ha a felület nem nyílik meg, manuálisan navigáljon a CD Autorun mappájába, és nyissa meg az Install mappát. Kövesse a varázsló utasításait. Az illesztőprogram telepítése után csatlakoztassa az adaptert egy USB-porthoz.

Mi a teendő, ha a Windows nem ismeri fel az illesztőprogramot?

Windows Vista/XP alatt előfordulhat, hogy figyelmen kívül kell hagynia a WHQL figyelmeztetéseket a Folytatás mindenképpen lehetőség kiválasztásával. 64 bites rendszereken ideiglenesen tiltsa le a WHQL ellenőrzést a rendszerindítási beállításokban. Ellenőrizze azt is, hogy a CD megfelelően be van-e helyezve, vagy töltse le a legújabb illesztőprogramokat a D-Link weboldaláról.

Hogyan tudhatom meg, hogy a kapcsolat Gigabit (1 Gbit/s) sebességű-e?

Figyelje meg az adapteren lévő Kapcsolat sebessége LED-et: ha folyamatosan zölden világít, a kapcsolat Gigabit; ha kialszik, 10/100 Mbit/s. A Kapcsolat/Tevékenység LED aktív kapcsolatot vagy adatátvitelt jelez.

Használhatom az adaptert USB 2.0 porton?

Igen, a DUB-1312 kompatibilis az USB 2.0 és 1.1 portokkal. Azonban az adatátviteli sebesség a port sebességére korlátozódik (USB 2.0 esetén 480 Mbit/s). Az optimális teljesítmény érdekében használjon USB 3.0 portot.

Milyen operációs rendszerek kompatibilisek?

Az adapter kompatibilis a Windows 8, 7, Vista, XP (Service Pack 3), Mac OS 10.6–10.8 és Linux (2.6.14 vagy újabb kernel) rendszerekkel. Mac és Linux esetén olvassa el a CD-n található használati útmutatót.

Hogyan oldjak meg egy hálózati kapcsolati problémát?

Először ellenőrizze a LED-eket: ha mindkettő ki van kapcsolva, fizikai probléma van. Ellenőrizze az adapter, a számítógép és a router/switch közötti kábeleket. Győződjön meg arról, hogy a hálózati eszköz be van kapcsolva. Próbáljon ki egy másik Ethernet kábelt vagy USB-portot.

Mit jelentenek a LED jelzőlámpák?

A Kapcsolat sebessége LED: világít = Gigabit (1 Gbit/s), nem világít = 10/100 Mbit/s. A Kapcsolat/Tevékenység LED: folyamatosan világít = aktív kapcsolat, villog = adatátvitel/küldés.

Csatlakoztathatom az adaptert közvetlenül a falból jövő Ethernet kábelhez?

Igen, amennyiben a másik vége egy kapcsolóhoz, elosztóhoz vagy routerhez csatlakozik. A DUB-1312 támogatja az automatikus MDI/MDI-X érzékelést, így nincs szükség keresztkötésű kábelre.

Hol tölthetem le az illesztőprogramokat, ha nincs meg a CD?

Látogasson el a D-Link támogatási oldalára a dlink.com/support címen, és keressen rá a DUB-1312 modellre. Itt megtalálja a Windows, Mac és Linux illesztőprogramokat.

Működik az adapter kizárólag 10/100-as routerrel?

Igen, visszafelé kompatibilis a 10/100 Mbit/s hálózatokkal. A sebesség az adapter és a router közötti gyengébb sebességre korlátozódik, de tökéletesen működik.

HASZNÁLATI ÚTMUTATÓ DUB1312 D-LINK

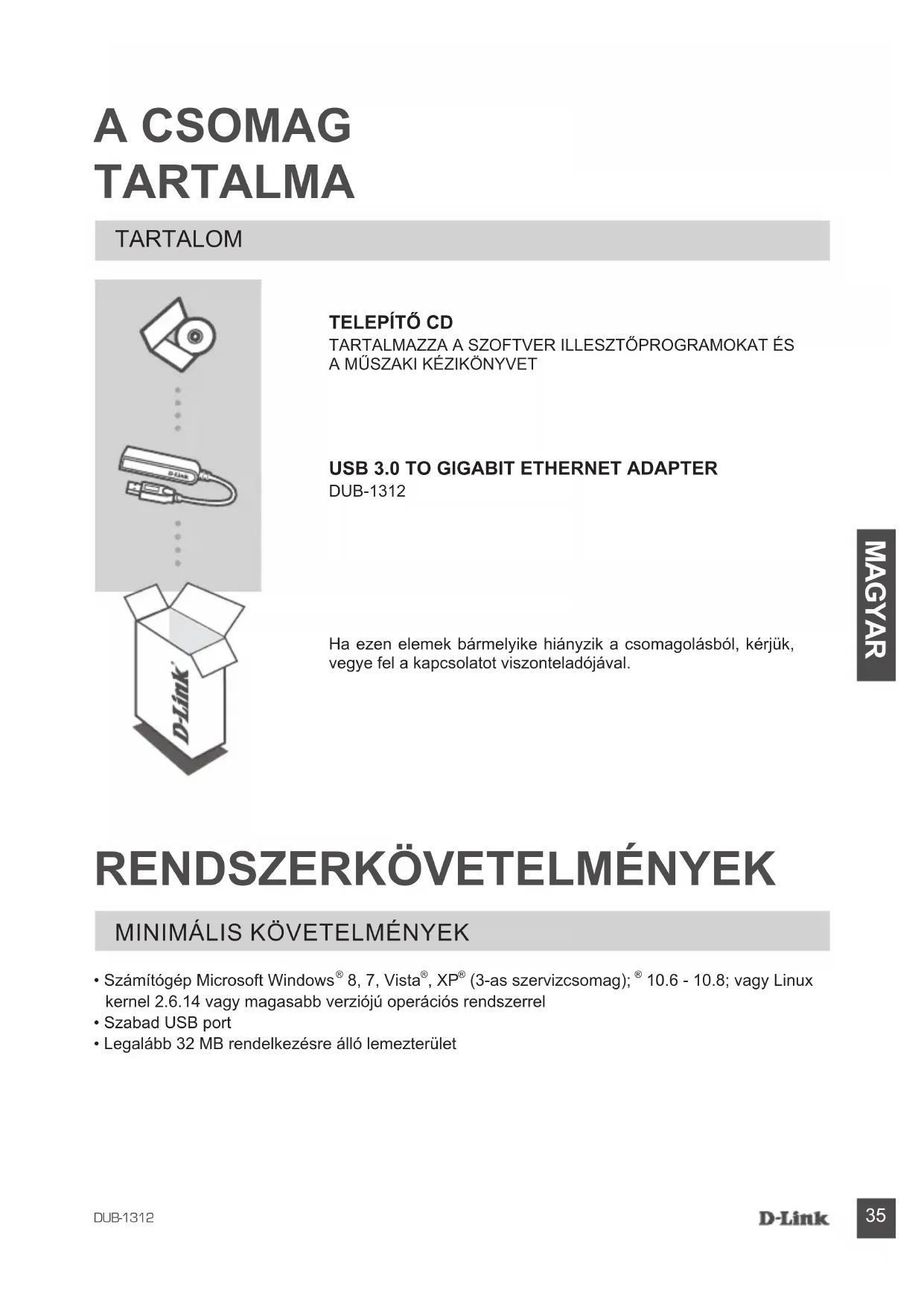

Ha ezen elemek bármelyike hiányzik a csomagolásból, kérjük, vegye fel a kapcsolatot viszonteladójával.

RENDSZERKÖVETELMÉNYEK

MINIMÁLIS KÖVETELMÉNYEK

• Számítógép Microsoft Windows® 8, 7, Vista®, XP® (3-as szervizcsomag);® 10.6 - 10.8; vagy Linux kernel 2.6.14 vagy magasabb verziójú operációs rendszerrel
• Szabad USB port
• Legalább 32 MB rendelkezésre álló lemezterület

TERMÉKBEÁLLÍTÁS

ILLESZTÖPROGRAM TELEPÍTÉSE

Ez az illesztőprogram telepítési folyamata Windows 8, 7, Vista és XP esetében. Ha információkra van szüksége a(z) DUB-1312 telepítését illetően Mac vagy Linux rendszerre, kérjük, hivatkozzon a(z) DUB-1312 telepítő CD-jén található felhasználói kézikönyvre.

Windows 8, 7, Vista és XP

1. lépés:

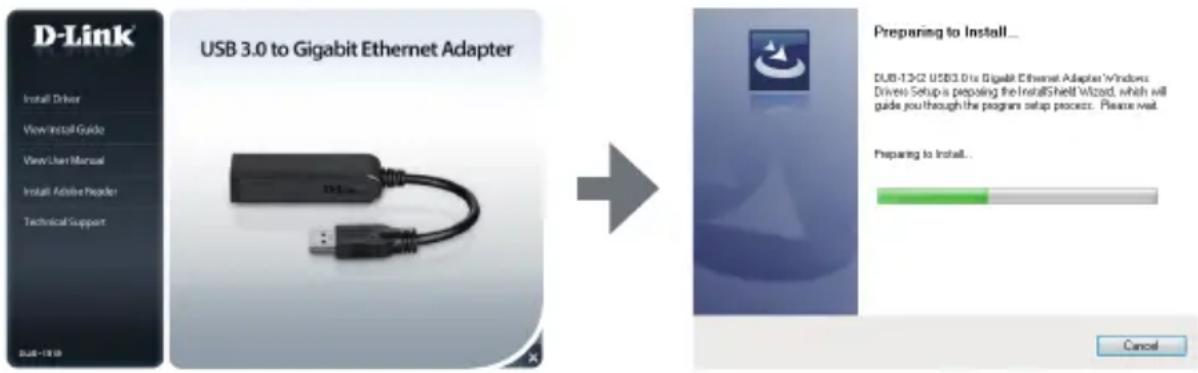

Helyezze be a telepítő CD-t a CD-meghajtóba. Megjelenik a(z) DUB-1312 felhasználói felület menü képernyője. Kattintson a Telepítés gombra a(z) DUB-1312 illesztőprogram telepítésének kezdéséhez. Megjelenik az InstallShield Varázsló és végrehajtja a telepítést.

Megjegyzés: Ha a felhasználói felület nem indul el, kérjük, keresse meg az Autorun mappát a számítógép CD-meghajtóján, majd nyissa meg manuálisan a Telepítés-t.

Megjegyzés Windows Vista/XP rendszerhez: Ez az illesztőprogram Windows Vista-ra vagy Windows XP-re nincs digitálisan aláírva. Ha értesítést kap az illesztőprogram WHQL állapotát illetően, válassza a Mégis folytatom lehetőséget az illesztőprogram telepítéséhez. 64 bites operációs rendszereknél az illesztőprogram telepítéséhez le kell tiltania a WHQL-ellenőrzés funkciót.

2. lépés:

Miután befejezte az illesztőprogram telepítését, kérjük, folytassa ezzel: "HARDVER TELEPÍTÉSE" oldalszám: 37.

TERMÉKBEÁLLÍTÁS

HARDVER TELEPÍTÉSE

1. lépés:

Csatlakoztassa a(z) DUB-1312 kábelét egy szabad USB portba a számítógépén. Ha rendelkezésre áll, a lehető leggyorsabb átviteli sebességek érdekében használjon USB 3.0 portot.

2. lépés:

Csatlakoztasson egy Ethernet kábelt a(z) DUB-1312 eszközön található Ethernet portba.

3. lépés:

Csatlakoztassa az Ethernet kábel másik végét a hálózati kapcsolóhoz, hubhoz vagy routerhez.

4. lépés:

A Windows észleli az új hardvert és kérni fogja az illesztőprogramokat.

Windows 7 és Vista:

Az illesztőprogram szoftver telepítése automatikusan elindul.

Windows XP:

Előugrik az Új hardver észlelése varázsló ablak. Válassza az Igen, de csak most lehetőséget, majd kattintson a Tovább gombra a folytatáshoz.

A következő képernyőn válassza a szoftver automatikus telepítése lehetőséget, majd kattintson a Tovább gombra a folytatáshoz. Az illesztőprogram szoftver telepítése ezt követően automatikusan elindul.

Ha a(z) DUB-1312 telepítése befejeződött, a LINK jelzőfénynek zölden kell világítania, jelezve, hogy jó fizikai kapcsolat létesült a(z) DUB-1312 és a hálózat között, és villognia kell adatok küldése vagy fogadása során. A Kapcsolatsebesség jelzőfény folyamatosan világítani fog, jelezve a Gigabit kapcsolatot, vagy nem fog világítani, ezzel jelezve a 10/100 Mbps kapcsolatot. Ha egyik jelzőfény sem világít, elképzelhető, hogy probléma adódott a fizikai kapcsolattal. Ellenőrizze a kábeleket a(z) DUB-1312, a számítógép és a hálózat között. Ellenőrizze, hogy a hálózati kapcsoló, hub vagy router be van-e kapcsolva.

Szám Jelölés Állapot Leírás
1 Kapcsolatsebesség	Folyamatos 1 Gbps kapcsolat áll rendelkezésre
	Ki 10/100 Mbps kapcsolat áll rendelkezésre
2 Link/ACT		Folyamatos Aktív kapcsolat kapcsolat áll rendelkezésre
		Villog Adatátvitel/-fogadás folyik

TECHNIKAI TÁMOGATÁS

dlink.com/support
