Typ produktu	Adapter USB 3.0 Gigabit Ethernet
Marka	D-Link
Model	DUB-1312
Interfejsy	USB 3.0 (kompatybilny z 2.0/1.1), RJ-45 Gigabit Ethernet
Prędkości	Do 1 Gbit/s
Standardy sieciowe	IEEE 802.3, 802.3u, 802.3ab, Auto-MDI/MDI-X
Zgodność systemowa	Windows 8/7/Vista/XP, Mac OS 10.6-10.8, Linux jądro 2.6.14
Minimalna konfiguracja	Dostępny port USB, 32 MB wolnego miejsca na dysku
Diody LED	1 dioda prędkości (zielona ciągła: 1 Gbit/s, wyłączona: 10/100 Mbit/s), 1 dioda połączenia/aktywności (zielona ciągła: połączenie, migająca: aktywność)
Zasilanie	Złącze USB (samodzielne, bez zasilacza)
Wymiary (ok.)	7,2 x 2,5 x 1,6 cm
Waga (ok.)	30 g
Materiał	ABS (tworzywo sztuczne)
Temperatura pracy	0°C do 40°C
Wilgotność pracy	10% do 90% bez kondensacji
Zawartość opakowania	Adapter DUB-1312, płyta z oprogramowaniem, kabel USB 3.0, szybka instrukcja instalacji
Gwarancja	2 lata
Certyfikaty	CE, FCC, RoHS
Konserwacja	Czyścić suchą, miękką szmatką. Nie używać środków chemicznych.
Bezpieczeństwo	Używać w suchym otoczeniu. Nie narażać na kontakt z wodą lub nadmierną wilgotność.
Możliwość naprawy	Urządzenie nienaprawialne przez użytkownika. Brak dostępnych części zamiennych.

Często zadawane pytania - DUB1312 D-LINK

Jak zainstalować sterownik DUB-1312 w systemie Windows?

Włóż dołączoną płytę CD z oprogramowaniem do napędu. Pojawi się interfejs użytkownika, kliknij Zainstaluj. Jeśli interfejs się nie otworzy, ręcznie przejdź do folderu Autorun na płycie i otwórz folder Install. Postępuj zgodnie z instrukcjami kreatora. Po zainstalowaniu sterownika podłącz adapter do portu USB.

Co zrobić, jeśli sterownik nie jest rozpoznawany przez system Windows?

W systemach Windows Vista/XP może być konieczne zignorowanie ostrzeżeń WHQL, wybierając Kontynuuj mimo to. W systemach 64-bitowych tymczasowo wyłącz sprawdzanie WHQL w opcjach uruchamiania. Sprawdź również, czy płyta CD jest prawidłowo włożona, lub pobierz najnowsze sterowniki ze strony D-Link.

Jak sprawdzić, czy połączenie jest w standardzie Gigabit (1 Gbit/s)?

Obserwuj diodę Prędkość połączenia na adapterze: jeśli świeci na zielono, połączenie jest w standardzie Gigabit; jeśli jest wyłączona, połączenie jest z prędkością 10/100 Mbit/s. Dioda Połączenie/Aktywność wskazuje aktywne połączenie lub transfer danych.

Czy mogę używać adaptera na porcie USB 2.0?

Tak, DUB-1312 jest kompatybilny z portami USB 2.0 i 1.1. Jednak prędkości będą ograniczone do szybkości portu (480 Mbit/s dla USB 2.0). Aby uzyskać optymalną wydajność, użyj portu USB 3.0.

Z jakimi systemami operacyjnymi jest zgodny?

Adapter jest kompatybilny z systemami Windows 8, 7, Vista, XP (Service Pack 3), Mac OS 10.6 do 10.8 oraz Linux (jądro 2.6.14 lub nowsze). W przypadku systemów Mac i Linux zapoznaj się z instrukcją obsługi na płycie CD.

Jak rozwiązać problem z połączeniem sieciowym?

Najpierw sprawdź diody: jeśli obie są wyłączone, występuje problem fizyczny. Sprawdź kable między adapterem, komputerem a routerem/przełącznikiem. Upewnij się, że urządzenie sieciowe jest włączone. Spróbuj użyć innego kabla Ethernet lub innego portu USB.

Co oznaczają diody LED?

Dioda Prędkość połączenia: świeci = Gigabit (1 Gbit/s), wyłączona = 10/100 Mbit/s. Dioda Połączenie/Aktywność: stale świeci = aktywne połączenie, miga = dane w trakcie transmisji/odbioru.

Czy mogę podłączyć adapter bezpośrednio do kabla Ethernet wychodzącego ze ściany?

Tak, pod warunkiem że drugi koniec jest podłączony do przełącznika, koncentratora lub routera. DUB-1312 obsługuje automatyczne wykrywanie MDI/MDI-X, więc nie jest wymagany kabel skrosowany.

Gdzie pobrać sterowniki, jeśli nie mam płyty CD?

Wejdź na stronę pomocy technicznej D-Link pod adresem dlink.com/support i wyszukaj model DUB-1312. Znajdziesz tam sterowniki dla systemów Windows, Mac i Linux.

Czy adapter działa z routerem tylko 10/100?

Tak, jest wstecznie kompatybilny z sieciami 10/100 Mbit/s. Prędkość będzie ograniczona do niższej wartości między adapterem a routerem, ale będzie działać bez zarzutu.

INSTRUKCJA OBSŁUGI DUB1312 D-LINK

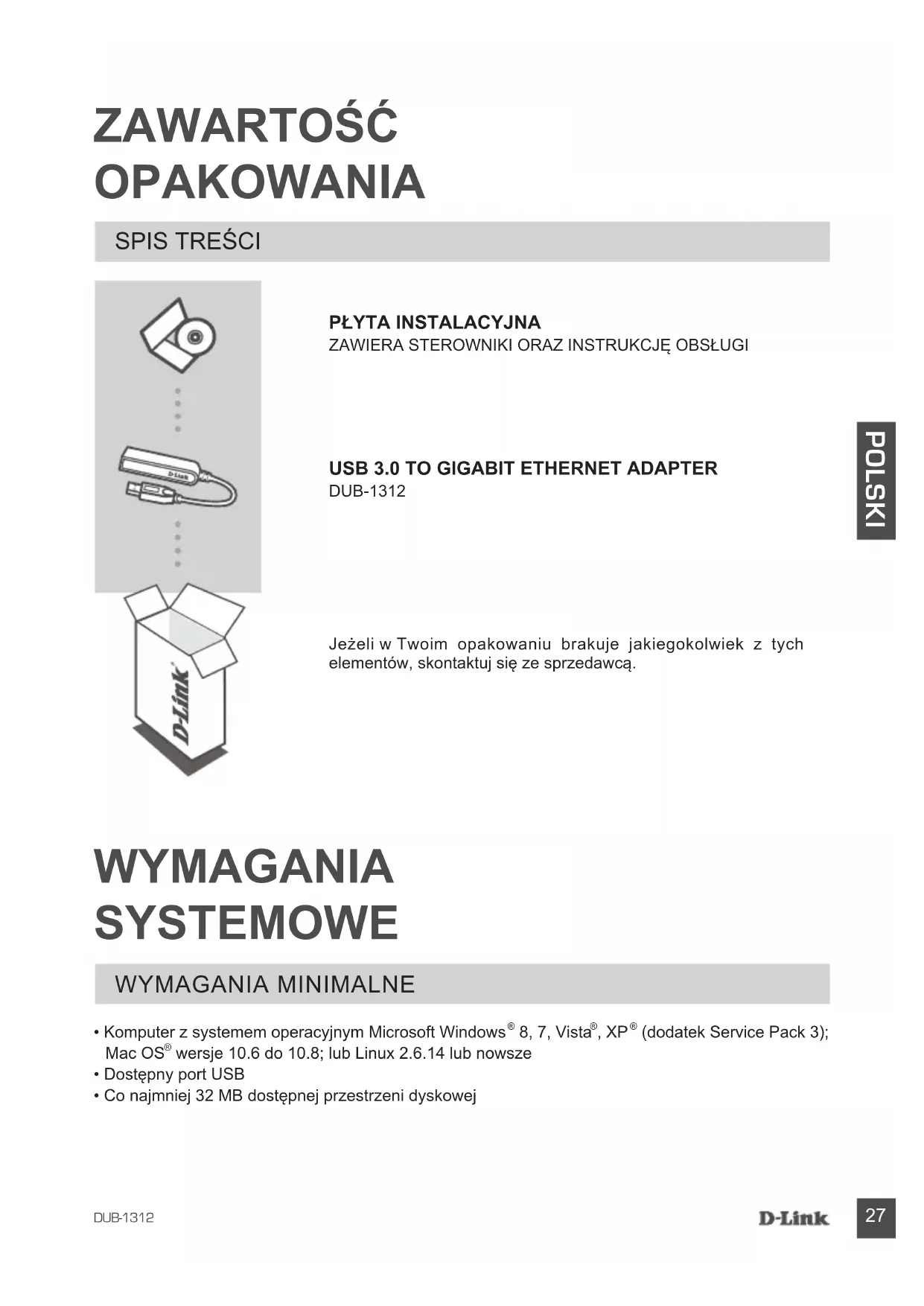

Jeżeli w Twoim opakowaniu brakuje jakiegokolwiek z tych elementów, skontaktuj się ze sprzedawcą.

WYMAGANIA SYSTEMOWE

WYMAGANIA MINIMALNE

• Komputer z systemem operacyjnym Microsoft Windows ^® 8, 7, Vista ^® , XP ^® (dodatek Service Pack 3); Mac OS ^® wersje 10.6 do 10.8; lub Linux 2.6.14 lub nowsze
• Dostępny port USB
  • Co najmniej 32 MB dostępnej przestrzeni dyskowej

INSTALACJA PRODUKTU

INSTALACJA STEROWNIKÓW

Proces instalacji sterowników w systemach Windows 8, 7, Vista i XP. Instrukcje dotyczące instalacji DUB-1312 w systemie Mac Linux znajdują się w podręczniku użytkownika DUB-1312 na dołączonej płycie instalacyjnej CD.

Windows 8, 7, Vista i XP

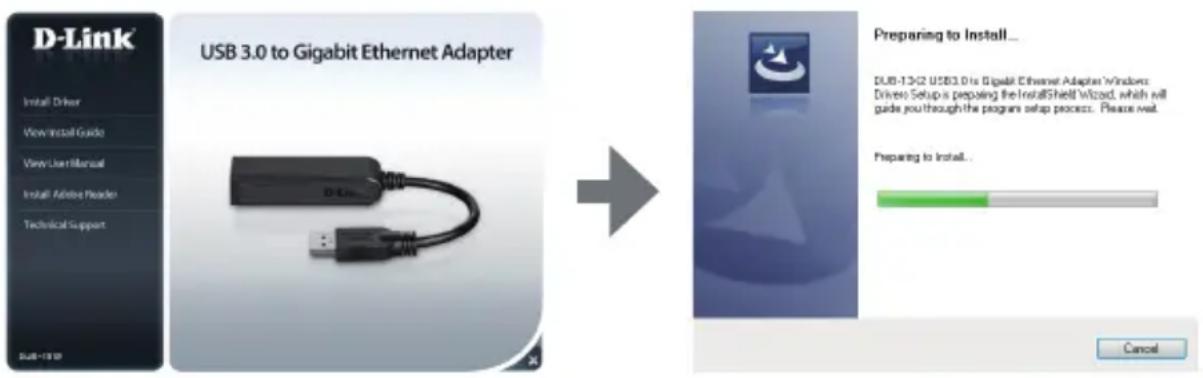

Etap 1:

Proszę włożyć płytę instalacyjną do napędu CD. Pojawi się ekran menu DUB-1312 interfejsu użytkownika. Kliknij Instaluj, aby rozpocząć instalację sterownika DUB-1312. Wyświetli się kreator InstallShield, który zakończy proces instalacji.

Uwaga: Jeśli interfejs użytkownika się nie uruchomi, z folderu Autorun (Automatyczne uruchamianie) na płycie CD umieszczonej w stacji dysków należy ręcznie uruchomić plik instalacji (Install).

Uwaga: w przypadku systemów Windows Vista/XP: Sterownik nie został podpisany cyfrowo dla systemów Windows Vista i Windows XP. W przypadku otrzymania powiadomienia dotyczącego stanu WHQL sterownika należy wybrać Kontynuuj mimo to, aby zainstalować sterownik. W przypadku 64-bitowych systemów należy wyłączyć funkcję WHQL, aby zainstalować sterownik.

Etap 2:

Po zakończeniu instalacji sterownika przejdź do "INSTALACJA SPRZĘTU" na stronie 29.

INSTALACJA PRODUKTU

INSTALACJA SPRZĘTU

Etap 1:

Podłącz kabel USB DUB-1312 do dostępnego portu USB na komputerze. W miarę możliwości należy korzystać z portu USB 3.0 w celu uzyskania największej szybkości transferu.

Etap 2:

Podłącz kabel Ethernet do portu Ethernet w urządzeniu DUB-1312.

Etap 3:

Podłącz drugą końcówkę kabla Ethernet do przełącznika sieciowego, huba lub do routera.

Etap 4:

System Windows wykryje nowy sprzęt i upomni się o sterowniki.

Dla systemu Windows 7 i Vista:

Instalacja sterowników uruchomi się automatycznie.

Dla systemu Windows XP:

Pojawi się okno Kreatora znajdowania nowego sprzętu. Zaznacz Tak, tylko tym razem i kliknij

Dalej, aby kontynuować.

Na kolejnym ekranie wybierz opcję automatycznej instalacji oprogramowania i kliknij

Dalej, aby kontynuować. Instalacja sterownika rozpocznie się wtedy automatycznie.

INSTALACJA ZAKOŃCZONA

Po zakończeniu instalacji DUB-1312 dioda LINK LED zacznie świecić zielonym ciągłym światłem, wskazując na prawidłowe fizyczne połączenie między DUB-1312 a siecią; będzie błyskać podczas wysyłania lub otrzymywania danych. Dioda szybkości połączenia (Connection Speed) zacznie świecić stałym światłem, wskazując na połączenie gigabitowe; przy połączeniu 10/100 Mb/s dioda nie będzie się świecić. Jeśli nie świeci się żadna dioda LED, może to świadczyć o problemie z połączeniem fizycznym. Sprawdź podłączenie przewodów między DUB-1312, komputerem a siecią. Sprawdź, czy przełącznik sieciowy, hub i router są podłączone do zasilania.

Numer Wskazanie Stan Opis
1 Szybkość połączenia		Ciągły Dostępne połączenie 1 Gb/s
		Wył. Dostępne połączenie 10/100 Mb/s
2 Link/ACT		Ciągłe światło Dostępne połączenie aktywne
		Błyska Przesyłane/odbierane dane

POMOC TECHNICZNA

dlink.com/support

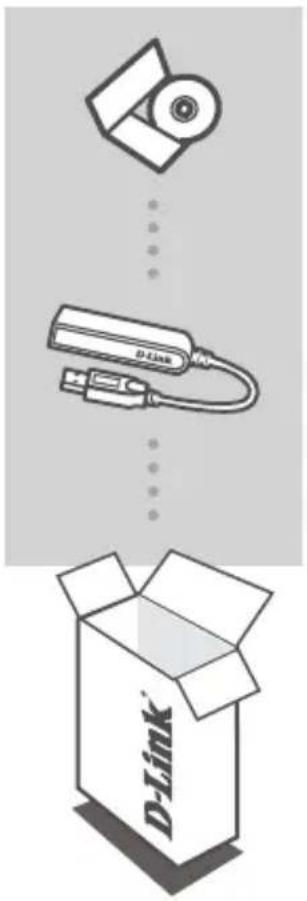

OBSAH BALENÍ
