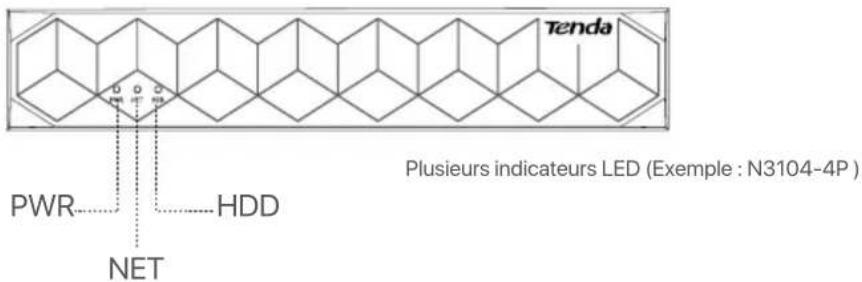

MODE D'EMPLOI N6P4H Tenda

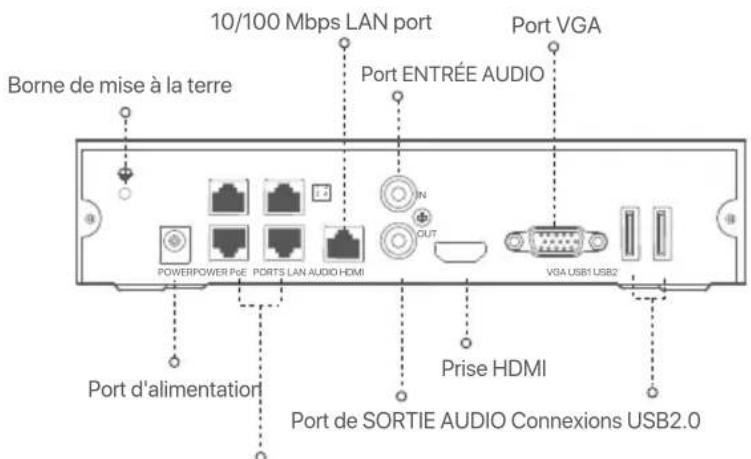

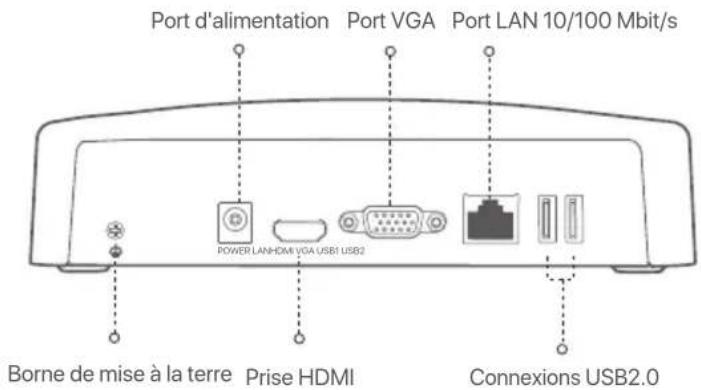

Port d'alimentation Port de SORTIE AUDIO Connexions USB2.0 Prise HDMI Ports d'auto-négociation 10/100 Mbps pour l'alimentation PoE et la transmission de données. Borne de mise à la terre 10/100 Mbps LAN port Port ENTRÉE AUDIO Port VGA POWERPOWER PoE PORTS LAN AUDIO HDMI OUT

NVR ordinaire (Exemple: N3L-8H)- 143 - Borne de mise à la terre.Connectez la borne de mise à la terre du NVR à la terre ou à la borne de terre du bâtiment avec un câble de mise à la terre pour empêcher l'électricité statique ou la foudre d'endommager le NVR.Port d'alimentation.Utilisez l'adaptateur secteur inclus pour allumer le NVR.Port Fast Ethernet, qui prend en charge l'alimentation PoE IEEE 802.3af/at. Utilisé pour se connecter aux caméras.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Port LAN Ethernet rapide.Utilisé pour se connecter à des périphériques tels que le routeur et le commutateur.Port d'entrée audio.Utilisé pour se connecter aux périphériques d'entrée audio, tels que les micros.Port de sortie audio.Utilisé pour se connecter à des périphériques de sortie audio, tels que des haut-parleurs actifs.Prise HDMI.Connectez votre moniteur ou téléviseur à ce port à l'aide d'un câble HDMI pour la sortie audio et vidéo.Port VGA.Connectez votre moniteur à ce port à l'aide d'un câble VGA pour la sortie vidéo.Prise USB 2.0.Utilisé pour se connecter à des périphériques tels qu'une souris et un périphérique de stockage USB. DescriptionPort Conseils - Câble Ethernet recommandé : CAT 5 ou supérieur. - Distance d'alimentation:

• Mode normal (par défaut): jusqu'à 100m

• Mode longue portée: jusqu'à 250m Astuces Lors de l'installation ou du remplacement du Disque dur, veuillez couper l'alimentation du NVR, sinon le Disque dur risque de ne pas être détecté ou même d'être endommagé. I Installer le Disque dur L’apparence des NVRs peut varier en fonction des modèles. Les informations suivantes servent uniquement de référence. Veuillez installer le HDD qui correspond au modèle que vous avez acheté. Ce produit ne contient pas de disque dur. Nous vous recommandons d’utiliser un disque dur dédié à la vidéosurveillance. Vous pourriez avoir besoin d’un tournevis. Veuillez en préparer un vous-même.

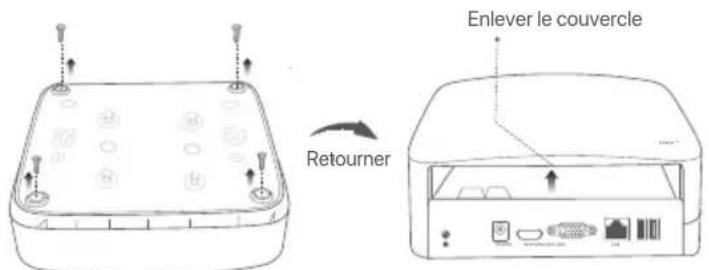

Dévissez les vis sous l’appareil, puis retirez le couvercle du NVR. Réservez les vis pour une utilisation ultérieure. Enlever le couvercleRetournerPOWERPOWER LAN

Coque plastique NVR (Exemple : N3L-8H)- 144 - 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64#

Coque métallique NVR (Exemple : N3104-4P)

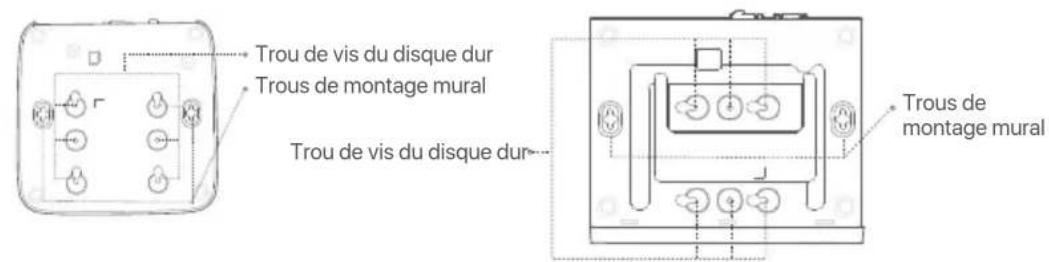

Sortez 2 vis du kit d'installation du NVR et vissez-les dans les deux trous de vis les plus proches du connecteur SATA. Gardez environ 2 mm entre la tête de la vis et le Disque dur.

Alignez le connecteur SATA du Disque dur avec la fente SATA de la carte mère du NVR, puis insérez le Disque dur et fixez-le correctement.

Sortez les vis restantes du kit d'installation du NVR, et vissez-les dans les trous de vis du Disque dur pour fixer celui-ci.

Revissez le couvercle avec les vis retirées précédemment. connecteur SATA HDD HDD HDD HDD HDD Coque plastique NVR (Exemple : N3L-8H) Coque métallique NVR (Exemple : N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

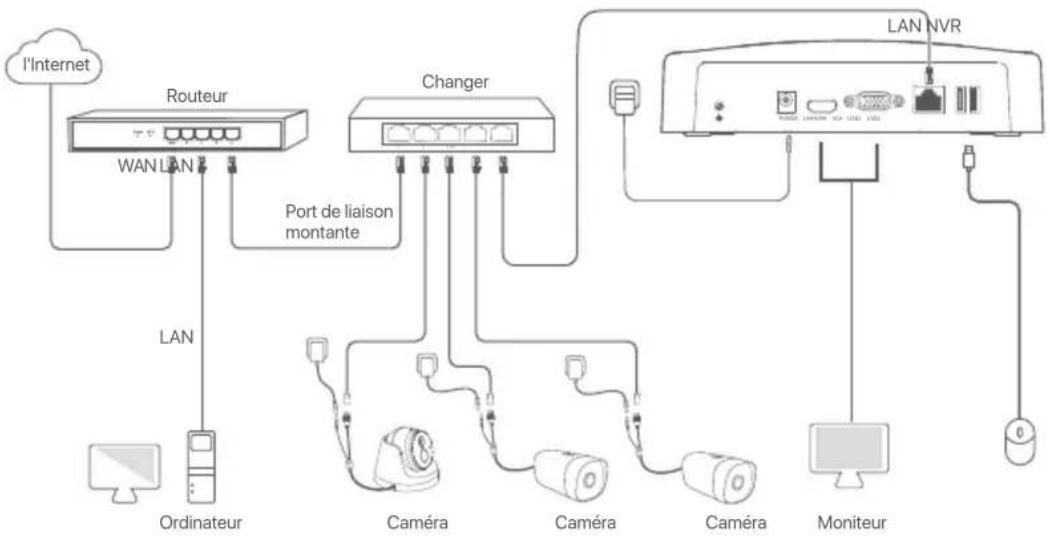

Coque plastique NVR (Exemple : N3L-8H) Coque plastique NVR (Exemple : N3L-8H) Coque métallique NVR (Exemple : N3104-4P) Coque métallique NVR (Exemple : N3104-4P) 108&3 108&3-"/)%.* 7(" 64#64#108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# */- 145 - II Connecter l'appareil Topologie NVR ordinaire (Exemple: N3L-8H) Caméra Caméra Caméra Ordinateur

Routeur WAN LAN LAN Port de liaison montante Changer l'Internet 108&3 -"/)%.* 7(" 64# 64# LAN NVR Moniteur Topologie PoE NVR (Exemple: N3104-4P)

Caméra PoE Caméra PoE Caméra PoE Ordinateur Routeur LAN LAN NVR PoE WAN LAN l'Internet Moniteur PoE- 146 - III Configuration Configuration rapide

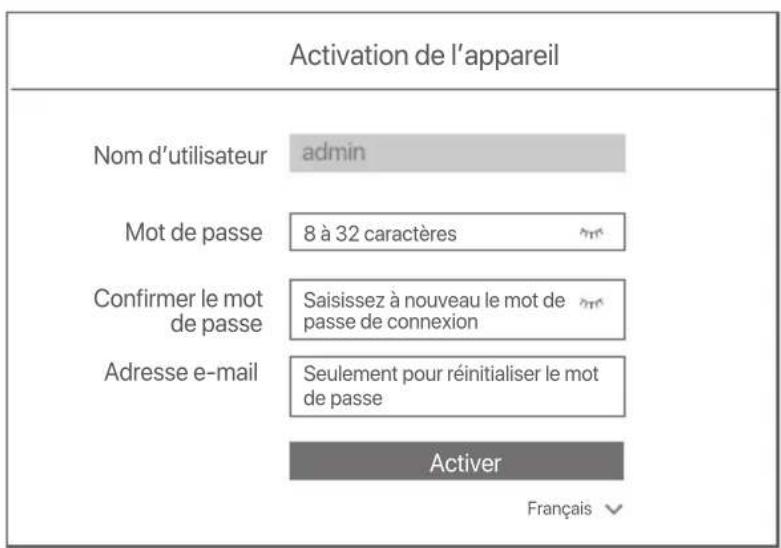

Après avoir connecté la souris et le moniteur au NVR, vous pouvez effectuer une configuration rapide. L’interface Web du NVR peut varier en fonction du modèle. Veuillez vous référer à l’interface Web de votre appareil. Le NVR N3L-8H est illustré ici à titre d’exemple. Définissez un Mot de passe, entrez votre Adresse e-mail, puis cliquez sur Activer. Après avoir connecté la souris et le moniteur au NVR, effectuez les réglages suivants sur l'interface Web du NVR (quittez l'interface plein écran) : Cliquez sur dans le coin supérieur droit, puis cliquez sur Éteindre , et sur OK. Quand L’appareil est hors tension. Veuillez couper l’alimentation apparaît à l’écran, débranchez l’adaptateur d’alimentation du NVR. Démarrage Gestion locale Connectez l'adaptateur secteur inclus au port d'alimentation du NVR, puis branchez l'adaptateur d'alimentation dans une prise de courant pour démarrer le NVR. Utilisez l'adaptateur électrique fourni pour mettre le NVR sous tension. Une alimentation électrique anormale pourrait affecter les performances du NVR, voire l’endommager. Arrêt RemarqueAstuces Ne coupez pas directement l'alimentation du NVR pour le forcer à s’éteindre ; sinon, le disque dur et le NVR pourrait être endommagé, et les vidéos pourraient être perdues. Activation de l’appareil 8 à 32 caractèresSaisissez à nouveau le mot de passe de connexionSeulement pour réinitialiser le mot de passeNom d’utilisateurMot de passeConfirmer le motde passeAdresse e-mailActivate admin ÉteindreSchéma de déverrouillage Réseau CloudDdessinez un schéma de déverrouillageRedessinerNe pas utiliser le schéma de déverrouillage

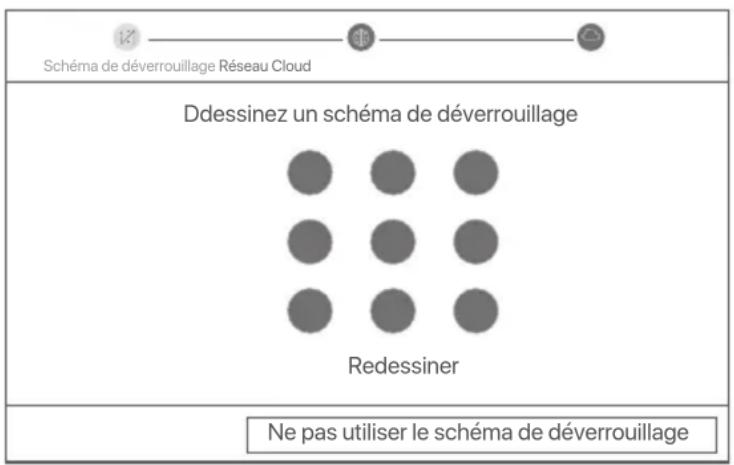

Si vous souhaitez utiliser un schéma de déverrouillage pour déverrouiller l’interface Web, veuillez dessiner votre schéma. Sinon, cliquez sur Ne pas utiliser le schéma de déverrouillage et passez à l’étape ➌.- 147 - ConnectéStatut de connexion Ajout automatique de caméras LAN Adresse IP Masque de sous-réseau Passerelle par défaut Schéma de déverrouillage Réseau Cloud Précédent 4VJWBOU DHCP PrécédentSuivantSchéma de déverrouillage Réseau Appareil photo CloudCaméra en ligneNo. Canal Nom du canalAdresse IP Modèle Statut S/B Protocole Port OpérationAdresse IP Modèle Statut S/N Protocole PortOpérationCaméra ajoutée 1 192.168.1.101 IC6 En ligne ONVIF 6688

AjouterSupprimerManuel Vide Si la caméra que vous souhaitez ajouter a été connectée au commutateur ou au routeur connecté au port LAN du NVR, veuillez vous assurer que l'adresse IP de la caméra et du NVR se trouvent dans le même segment de réseau. Si le NVR prend en charge les ports PoE et que la caméra que vous souhaitez ajouter a été connectée au port PoE du NVR, veuillez vous assurer que la fonction DHCP de la caméra est activée. Si la caméra que vous souhaitez ajouter est activée et que le nom d’utilisateur et le mot de passe sont différents de ceux du NVR, cliquez sur , saisissez les informations requises, et cliquez sur Ajouter.

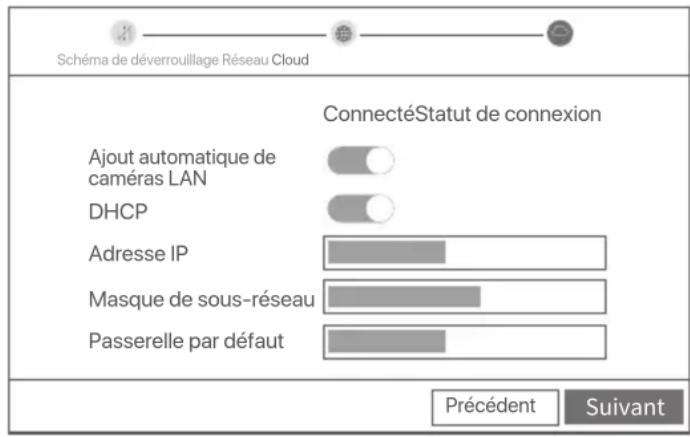

Astuces Assurez-vous que le statut de connexion est Connecté, et activez ou désactivez la fonction Ajout automatique de caméras LAN selon vos besoins. - Si vous souhaitez ajouter automatiquement des caméras du côté LAN du NVR, cliquez sur Suivant. Pass ➎. - Si vous voulez ajouter manuellement des caméras du côté LAN du NVR, vous pouvez désactiver la fonction Ajout automatique de caméras LAN, et cliquer sur Suivant. Vérifiez que la connexion du port LAN du NVR est normale. Assurez-vous que la fonction de serveur DHCP du routeur auquel le NVR est connecté est activée.

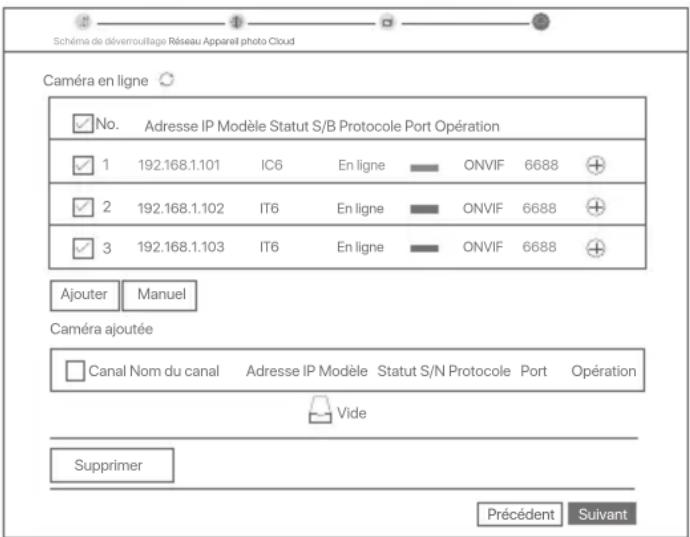

Ajouter la caméra. Choisissez la caméra que vous souhaitez ajouter à la liste Caméra en ligne, et cliquez sur Ajouter. Quand les caméras apparaissent dans la liste Caméra ajoutée et que le statut est En ligne, cliquez sur Suivant. Astuces

Si le statut de connexion est Déconnecté, essayez les solutions suivantes:

Astuces Terminé. Vous pouvez visualiser l’enregistrement vidéo en temps réel, revoir les enregistrements, gérer les dispositifs de surveillance, etc. Assurez-vous que la statut du Cloud est En ligne et cliquez sur OK.

Si le statut du Cloud est Déconnecté, veuillez vous assurer que le routeur auquel le NVR est connecté peut accéder à Internet et que la fonction filtre est désactivée. Vous pouvez également gérer le NVR via l'application TDSEE. Veuillez vous référer à Gestion via l’application dans ce guide pour plus de détails.Exécutez l'application TDSEE et suivez les instructions pour terminer l'enregistrement de l'utilisateur. Rendez-vous sur la page Accueil, puis cliquez Ajouter un appareil ou dans le coin supérieur droit de la page d'accueil.

Si le NVR n’est pas activé, vous pouvez l’activer via l’interface Web. Une fois l’activation terminée, vous devrez vous reconnecter. Activer

Connectez l’appareil au commutateur ou au routeur qui est connecté au NVR. Définissez l'adresse IP de l'ordinateur sur une adresse inutilisée appartenant au même segment de réseau que l'adresse IP du NVR, mais différente de celle-ci. L’adresse IP de connexion par défaut du NVR est 192.168.1.254. Veuillez définir l’adresse IP de l’ordinateur telle que 192.168.1.X (X pouvant être un nombre entre 2 et 253 inutilisé par un autre appareil). Configuration Web Les NVR de cette série peuvent être configurés via l’interface Web. Gestion des applications Astuces Une fois que le service Cloud du NVR est activé et que le statut du Cloud est En ligne, vous pouvez ajouter et gérer le NVR via l'application TDSEE.

Pour que le mot de passe de connexion du NVR puisse être réinitialisé via l'application TDSEE, veuillez vous inscrire avec l'adresse e-mail utilisée lors de l'activation du NVR.

Scannez le code QR sur l'étiquette en bas du NVR ou sur la page Service Cloud, puis suivez les instructions de l'application. Après avoir ajouté le NVR, vous pouvez visualiser à distance l’enregistrement vidéo en temps réel, revoir les enregistrements et vérifier les messages d'alarme, le tout via l'application TDSEE. 23$PEF

Télécharger l'application TDSEE. Une fois votre smartphone connecté à Internet, téléchargez et installez l'application TDSEE en scannant le code QR ou en recherchant TDSEE sur Google Play ou sur l'App Store. Assurez-vous que le NVR est sous tension et qu'il fonctionne correctement.- 149 - General Connectez-vous à l’interface Web Conseils Le NVR prend en charge la connexion HTTPS. Lorsque vous accédez à sa page de gestion, le navigateur peut indiquer que l'adresse Web n'est pas sécurisée, ignorez-la simplement et continuez. Activation de l’appareil 8 à 32 caractèresSaisissez à nouveau le mot de passe de connexionSeulement pour réinitialiser le mot de passe Nom d’utilisateur Mot de passe Confirmer le mot de passe Adresse e-mail Activer admin Français

Lancez un navigateur et entrez l'adresse IP 192.168.1.254 du NVR dans la barre d'adresse. Définissez un Mot de passe, saisissez votre Adresse e-mail, et cliquez sur Activer. Configuration terminée. Vous pouvez accéder à l'interface Web du NVR pour visualiser l’enregistrement vidéo en temps réel ou configurer le NVR selon vos besoins. La fonction DHCP du NVR est activée. S'il y a un serveur DHCP dans le réseau, l'adresse IP du NVR peut être modifiée. Veuillez vous référer à l'adresse IP réelle attribuée au NVR par le serveur DHCP. Reportez-vous aux étapes ➊ à ➌ dans Activer pour faire fonctionner.- 150 - FAQ Q1. Que dois-je faire s'il n'y a pas de vidéos de lecture sur le NVR? A1. - Assurez-vous que le disque dur fonctionne correctement. Accédez à Configuration > Stockage > HDD:

• Si le disque dur n'est pas détecté, éteignez d'abord le NVR, réinstallez le disque dur et démarrez le NVR.

• Si le disque dur est anormal, éteignez d'abord le NVR, réinstallez le disque dur et démarrez le NVR. Si le problème persiste, formatez le disque dur.

• Si le formatage échoue, éteignez d'abord le NVR, remplacez le disque dur et démarrez le NVR. - Assurez-vous que le plan d'enregistrement est approprié. Accédez à Configuration > Stockage > Planification et assurez-vous que :

• Le programme d'enregistrement de canal est activé.

• La durée d'enregistrement et le type d'enregistrement ont été réglés correctement. Si ce n'est pas le cas, définissez-les et enregistrez-les selon vos besoins. Q2. Que dois-je faire si l'application TDSEE ne parvient pas à ajouter le NVR? A2. Accédez à Configuration > Réseau > Service cloud du NVR pour vous assurer que la fonction de service cloud est activée. - Si l'état du cloud est en ligne, assurez-vous que le téléphone mobile (avec l'application installée) est connecté à Internet. - Si l'état du cloud est hors ligne, essayez les solutions suivantes:

• Accédez à Configuration > Réseau > Internet pour vous assurer que la configuration des paramètres Internet est correcte.

• Assurez-vous que le port LAN du NVR est correctement connecté au côté homologue (commutateur ou routeur).

• Assurez-vous que le routeur est connecté à Internet et que la fonction de filtrage est désactivée (comme le filtre MAC et la liste noire).

• Assurez-vous que la fonction de serveur DHCP du routeur est activée. Q3. Que dois-je faire s'il n'y a pas d'affichage d'image sur le canal NVR? A3. Accédez à Configuration > Canal > Caméra de l'interface graphique du NVR, recherchez Caméra ajoutée et vérifiez l'état de la caméra du canal. - Si l'état de la caméra du canal est En ligne, accédez à Configuration > Canal > Image et assurez-vous que la Luminosité et contraste sous les Paramètres d'image ne sont pas tous les deux à 0. - Si l'état de la caméra du canal est Erreur, passez la souris sur pour vérifier la raison de l'exception et essayez les solutions suivantes:

• Si la raison de l'exception est Nom d'utilisateur ou mot de passe incorrect, cliquez sur et saisissez à nouveau le nom d'utilisateur et le mot de passe de connexion.

• Si la raison de l'exception est Déconnecté, assurez-vous que la connexion entre le NVR et la caméra est normale et que le câble Ethernet n'est pas desserré.

• Supprimez ou réinitialisez la caméra et ajoutez-la à nouveau.
