MANUAL DE UTILIZADOR N6P4H Tenda

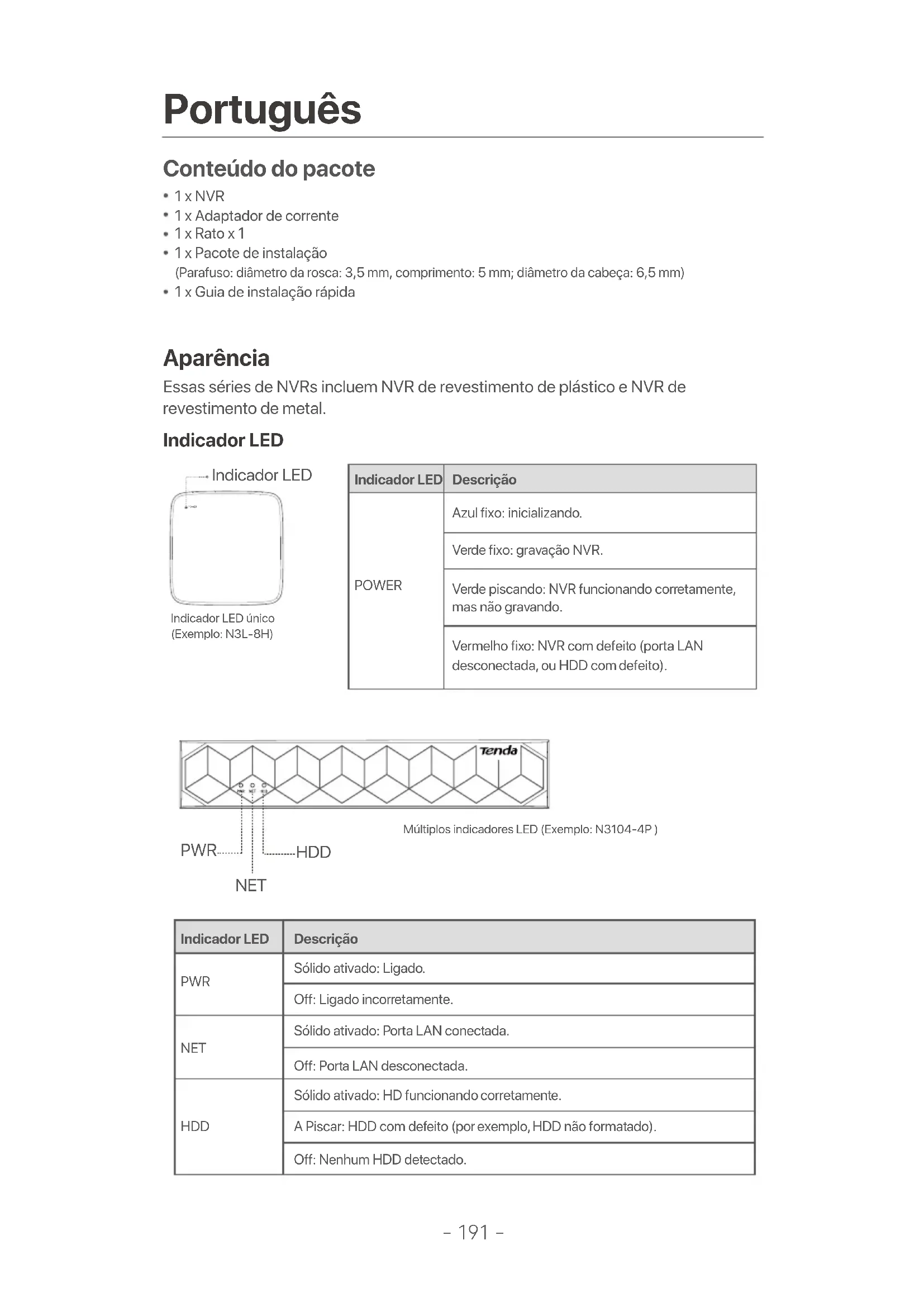

Indicador LED	Descrição
POWER	Azul fixo: inicializarindo.
	Verde fixo: gravacao NVR.
	Verde piscando: NVR funcionando corretemente, mas não gravando.
	Vermelho fixo: NVR com defeito (porta LAN desconectada, ou HDD com defeito).

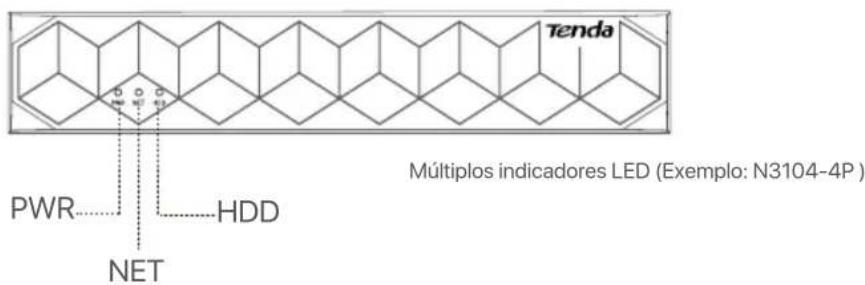

Indicator LED	Descrição
PWR	Sólido ativado: Ligado.
	Off: Ligado incorretamente.
NET	Sólido ativado: Porta LAN connectada.
	Off: Porta LAN disconnectada.
HDD	Sólido ativado: HD funciona corretamente.
	A Piscar: HDD com defeito (por exemplo, HDD não formatado).
	Off: Nenhum HDD detectado.

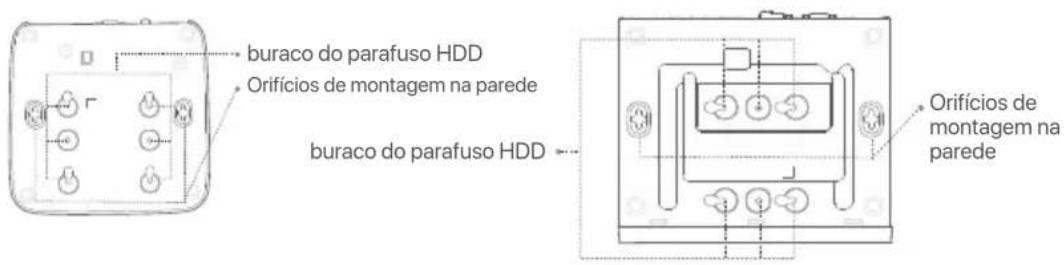

Painel inferior

Orificios de montagem na parede: Usados para fixar o disposicao na parede.

Os materiais de montagem na parede são auto-preparados. Especificações recomendadas dos parafusos e âncoras de plástico:

Parafuso: diametro da rosca: 3 mm, comprimento: 14 mm; diametro da cabaça: 5.2 mm

Áncora de plástico: diametro interno: 6,0 mm; comprimento: 26,4 mm

Invólucro de plástico NVR (Exemplo: N3L-8H) Revestimento de metal NVR (Exemplo: N3104-4P)

Painel traseiro

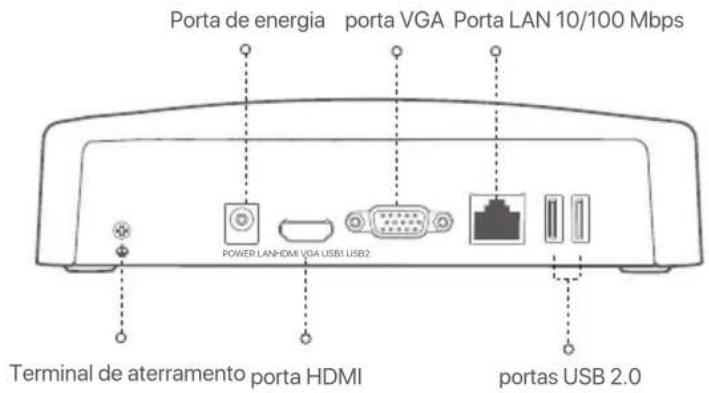

NVR comum (Exemplo: N3L-8H)

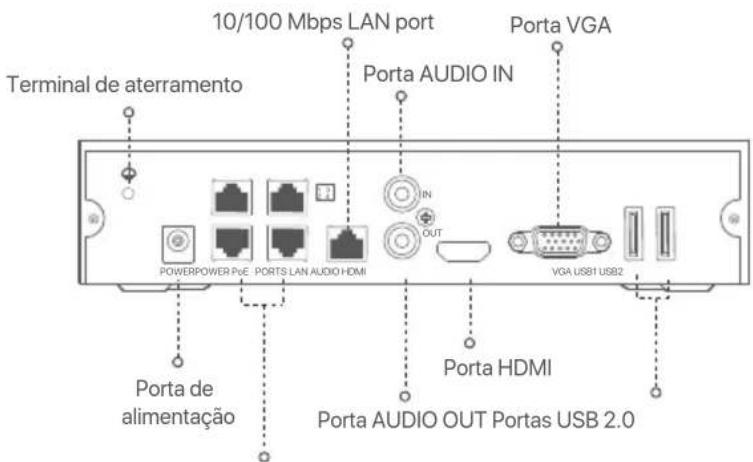

PoE NVR (Exemplo: N3104-4P)

Portas de autonegociacao de 10/100 Mbps para
alimentação PoE e transmissão de dados.

	DescriçãoPort
	Terminal de aterramento. Conecte o terminal de aterramento do NVR ao terra ou ao terminal de aterramento do edifácio com um cabo de aterramento para fazer que eletricidade estática ou raios danifiquem o NVR.
POWER	Porta de alimentação. Use o adaptor de energia incluído para ligar o NVR.
PoE PORTS	Porta Fast Ethernet, que suporta fonte de alimentação IEEE 802.3af/at PoE. Usado para conectar能满足as. - Dicas - Cabo Ethernet recomendado: CAT 5 ou superior. - Distência da fonte de alimentação: · Modo normal (padão): até 100m · Modo de longo alcance: até 250m
LAN	Porta LAN Fast Ethernet. Usado para conectar dispositivos como roteador e switch.
AUDIO IN	Porta de entrada de录音. Usado para conectar aos dispositivos de entrada de录音, como captadores.
AUDIO OUT	Porta de saída de录音. Usado para conectar dispositivos de saída de录音, como alto-falantes ativos.
HDMI	Portas HDMI Conecte seu monitor ou TV a esta porta using um cabo HDMI para saída de录音 e video.
VGA	Portas VGA Conecte seu monitor a esta porta using um cabo VGA para saída de video.
USB	Porta USB 2.0. Usado para conectar dispositivos como um mouse e um disposítivo de armazenamento USB.

I Instale o HDD

A aparência dos NVRs pode variar de acordo com os modelos. As informações a seguir são apenas para referencia. Por favor, instale o HDD correspondente ao Modelo que você realmente comprou.

Este produit não inclui nenhum HDD. O HDD dedico para vigilencia é recomendado. Você pode precisar de uma chape de fenda durante a instalacao. Por favor, prepare-o sozinho.

Ao instalar ou substituir o HDD, corte a fonte de alimentacao do NVR, caso contrario o HDD pode nao ser detectado ou atemso danificado.

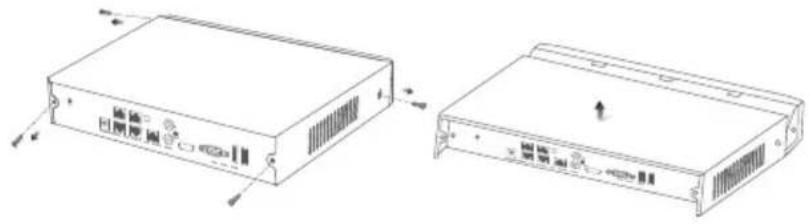

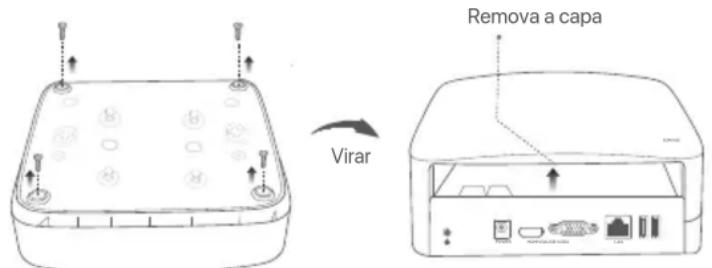

Use a chave de fenda para desapertar os parafusos e, em seguida, remove a tampa do NVR.

Reserve os parafudos para uso posterior.

Invólucro de plástico NVR (Exemplo: N3L-8H)

Revestimento de metal NVR (Exemplo: N3104-4P)

Retire 2 parafusos do pacote de instalacao do NVR e aparafuse-os nos bois orificios mais proxies do conector SATA. Reserve circa de 2mm entre a cabeca dos parafusos e o HDD para posterior instalacao.

3 Alinhe o conector SATA do HDD com o slot SATA na placamãe do NVR e, em seguida, insira o HDD no slot até que esteja bem fixo.

Invólucro de plástico NVR (Exemplo: N3L-8H)

Revestimento de metal NVR (Exemplo: N3104-4P)

Retire os parafusos restantes do pacote de instalacao do NVR e aparafuse-os nos orificios dos parafusos do HDD para fixar o HDD.

Invólicoce de plastico NVR (Exemplo: N3L-8H)

Revestimento de metal NVR (Exemplo: N3104-4P)

Monta a tampa com os parafusos previamente removidos.

Invólicoro de plástico NVR (Exemplo: N3L-8H)

Revestimento de metal NVR (Exemplo: N3104-4P)

II Conectar o dispositorio

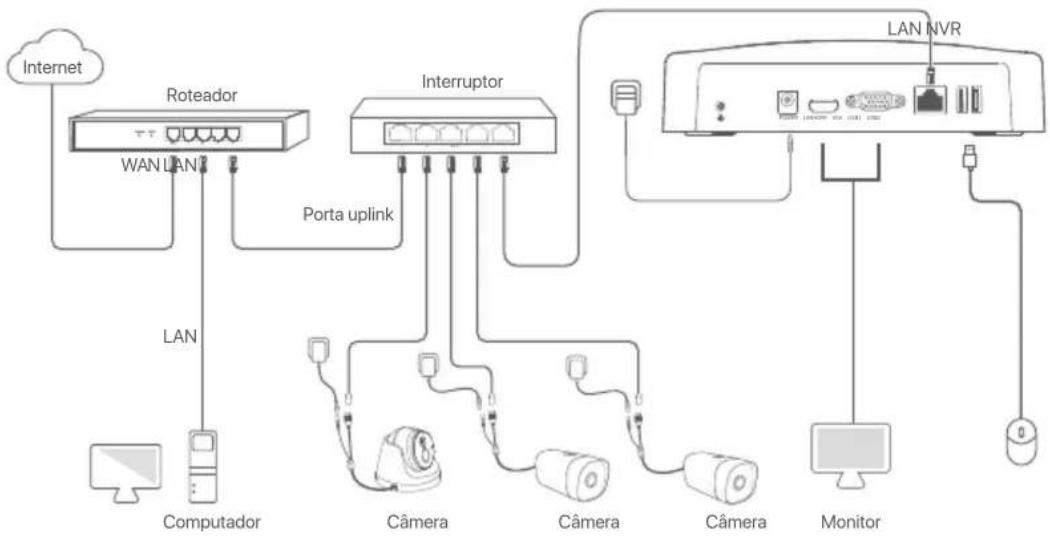

Topologia NVR comum (Exemplo: N3L-8H)

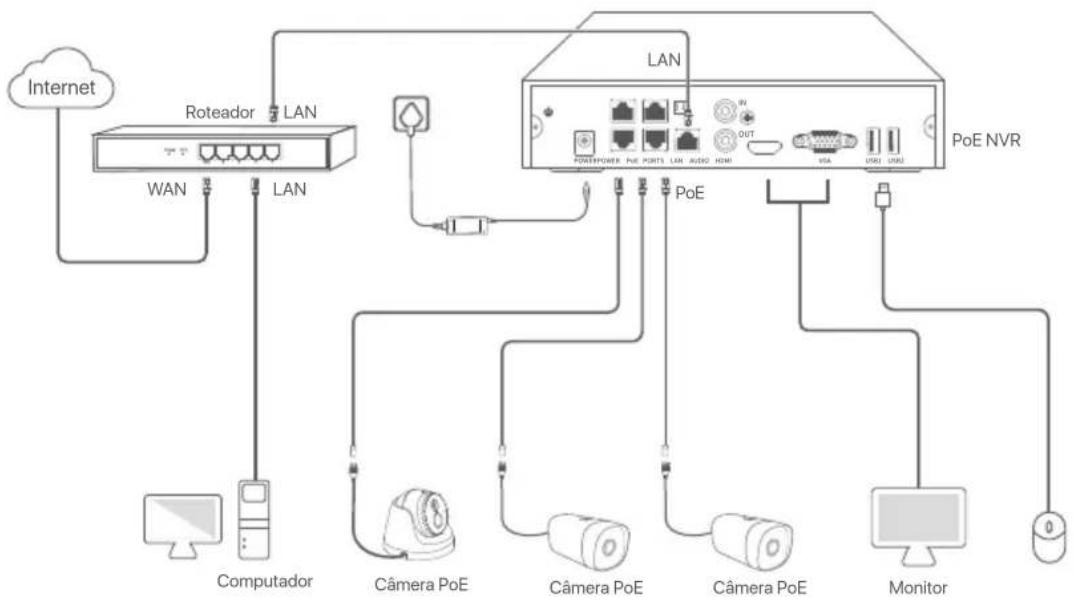

Topologia PoE NVR (Exemplo: N3104-4P)

III Configuraçãobineica

Gestão local

Inicio

Dicas

Use o adaptor de energia inclado para ligar o NVR. O NVR pode nao functionar normalmente ou ate mesmo ser danificado devo a um fonte de alimentacao anormal.

Conecte o adaptador de energia incluio a porta de energia do NVR e connecte o adaptador de energia a tomada para inicializar o NVR.

Desligar

Nota

Nao corte diretamente a fonte de alimentacao do NVR para forcar um desigamento; caso contrario, o HDD pode ser danificado, os videos podem ser perdidos ou atemesso o NVR pode ser danificado.

DepoS de connectar o mouse e o monitor ao NVR, execute as segunte configuracoes na GUI do NVR (saia da interface deanela cheia):

Clique ( ) no canto superior direito, clique em Desligar ( ), e(depais clique em OK. Quando

Dispositivo desligado. Deslige a energia aparece naanela, desconnecte o adaptordo energia do NVR.

Configuração rápida

DepoS de connectar o mouse e o monitor ao NVR, você pode realizar uma configuraçao rápida.

A GUI do NVR pode variar de acordo com os modelos. A GUI real prevalece. O N3L-8H é tornado como exemplequiry.

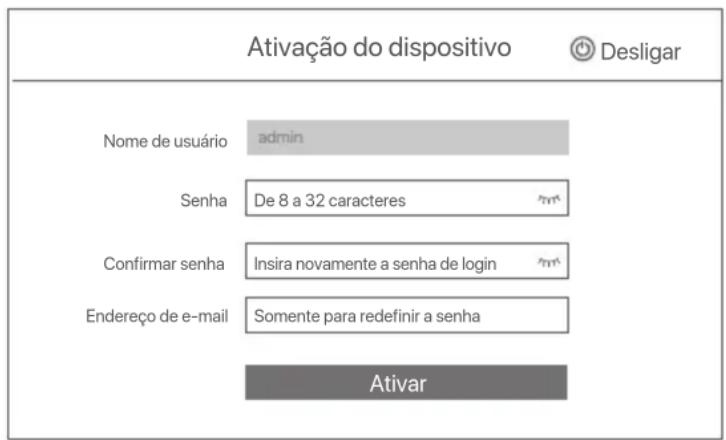

Defina a Senha de login, digite seu Endereço de e-mail e, em seguida, clique em Ativar.

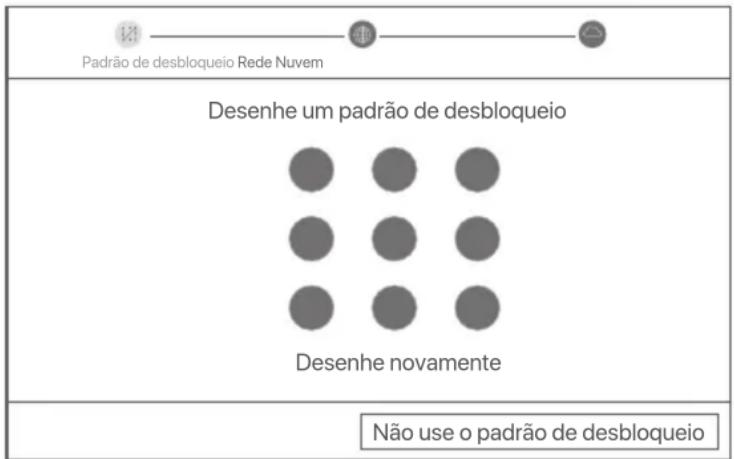

Se você quiser usar um padrão para desbloquear a interface web, por favor,(desenhe um padrão de desbloqueio. Caso contrário, clique em Não use o padrão de desbloqueio e pule para o passo ③.

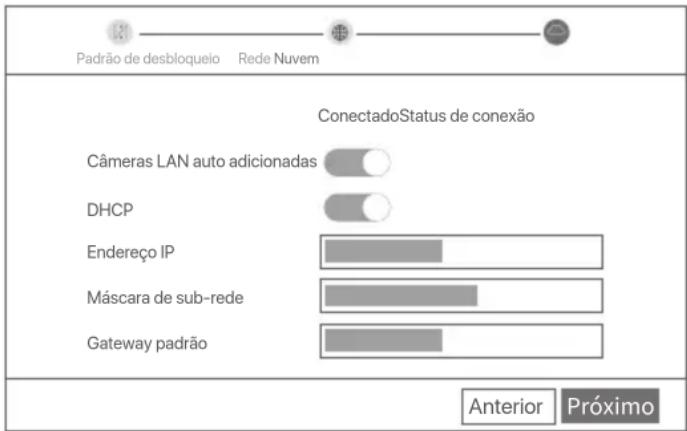

Certifique-se de que o status da conexão esteja Conectado, e ative ou desative a funcção Cameras LAN auto adiconadas conforme necessário.

• Se você quiser adcionar automaticamente cameras no lado LAN do NVR, clique em Próximo. Pular para o passo ⑨.
• Se você quiser adcionar能满足as manualmente no lado LAN do NVR, você pode desativar a funcao Camedas LAN auto adiconidas, e fazer em Proximo.

Se o status da conexão estiver Desconectado, tente as seguients soluções:

• Garantir que a conexão da porta LAN do NVR está normal.
• Garantir que a funcao de servidor DHCP do roteador ao qual o NVR está conectado esta habilita.

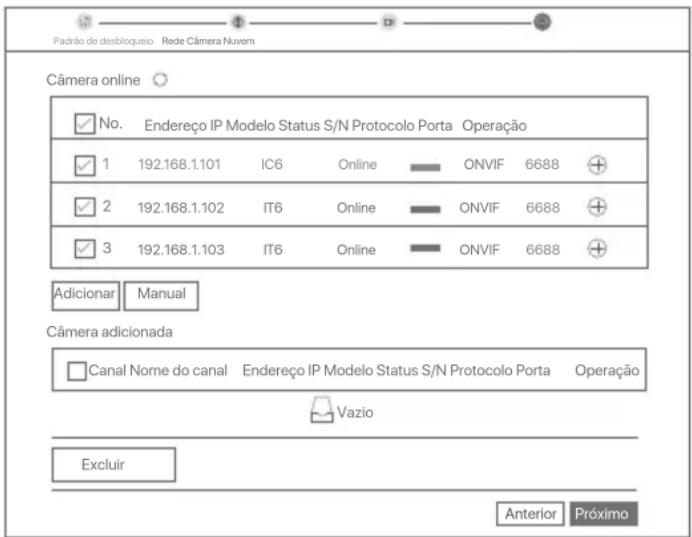

4 Adicionar camera.

Seleciona camera que youe deseja adcionar a lista Camera online, e clique em Adcionar. Quando as cameras aparecerem na lista de Camera adicondada e o status estiver Online, clique em Proximo.

• se a camera que você deseja adcionar foi connectada ao switch ou roteador connectado à porta LAN do NVR, certificque-se de que o endereço IP da camera e do NVR estejam no mesmo segmento de rede.
• se o NVR supportar portas PoE e a camera que você deseja adcionar tiver sido connectada à porta PoE do NVR, certificque-se de que a funcao DHCP da camera esteja habilidade.
• Se a camera que você deseja adcionar estiver ativada e o nome de usuario e a senha foram的不同es daqueles do NVR, clique em (%s), digite as informacoes relevantes, e clique em Adcionar.

Certifique-se de que o status da nuvem está Online e clique em OK.

• Se o status da nuvem estiver Offline, certifique-se de que o roteador ao qual o NVR está conectado possa acessar a Internet e que a funcao de fazer esteja desativada.
• Você también pode gerenciar o NVR atraves do aplicativo TDSEE. Por favor, consulte o Gerenciamento do aplicativo neste guia para obter detalhes.

Concluido.

Vocé pode visualizar o video em tempo real, reproducir as gravações e gerenciar os dispositivos de monitoramento, etc.

Depois que o服务于 nuvem do NVR estiver ativado e o status da nuvem estiver online, você pode adcionar e gerenciar o NVR atraves do aplicativo TDSEE.
- Faça o download do aplicativo TDSEE.

Depois que o cellular estiver conectado à Internet com succès, faça o download e instale o aplicativo TDSEE em seu cellular escaneando o documento QR ou procurando no Google Play ou na App Store.

Ou

Códio QR

Garantir que o NVR esteja ligado e funciona correttamente.
- Execute o aplicativo TDSEE e sina as instruções para completar o registrar do usuario. Entre na págná inicial, depuis toque em Adicional um disposítivo ou ( ⊙ ) no canto superior direito da págná inicial.

Para garantir que a senha de login do NVR possa ser redefine natras do aplicativo TDSEE,favor registrar-se com o endereço de e-mail residado quando atvado o NVR.

• Escaneie orowningo QR na etiqueta na parte inferior do NVR ou escaneie orowningo QR na pagsina de Servico em Nuvem, depuis siga as instruções no aplicativo.

Depos de adiciones o NVR, você pode visualizar remotamente o video em tempo real, reproducir as gravações e verficar as mensagens de alarme atraves do aplicativo TDSEE.

Gerencimiento Web

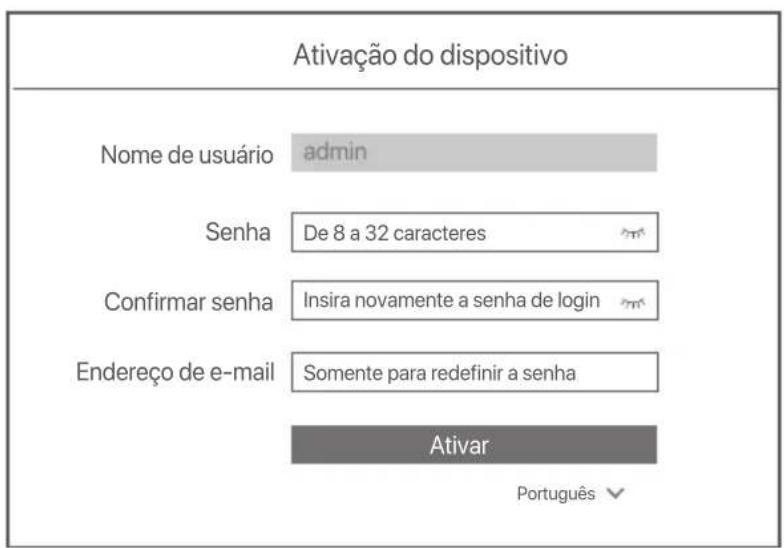

Se o NVR não for ativado, você pode ativar-lo atravesés da interface web. quando a ativação estiver conclusão, você precise a fazer o login novamente.

Conecte o computador ao switch ou roteador que está connectado ao NVR.
Ajuste o endereço IP do computador para um não utilizao pertencente ao mesmo segmento de rede que o endereço IP do RNMC, mas differente do endereço IP do RNMC.

O endereço IP de login padrão da NVR é 192.168.1.254, favor definir o endereço IP do computador para 192.168.1.X (X indica 2 a 253, e não é utilizado por outros dispositivos).

Inicie um navegador e digite o endereço IP 192.168.1.254 do NVR na barra de endereços. Defina a Senha, digite seu Endereço de e-mail e clique em Ativar.

Pontas

O NVR suporta login HTTPS. Ao acessar sua págin de gerenciamento, o navigador pode avisar que o endereço da web não é seguro, apenas ignore e continue.

Configurações conclusidas. Você podeentrar na interface web do NVR para visualizar o video em tempo real ou configurar o NVR conforme necessário.

A funcão DHCP do NVR está habilhada. Se houver um servidor DHCP na rede, o endereço IP do NVR pode ser alterado. Consulte o endereço IP real atribuicao ao NVR pelo servidor DHCP.

Fazer login na interface web

Consulte as etapas 1 a 3 em Ativar para operar.

Perguntas freqentes

Q1. O que devo fazer se o NVR não reproduzir videos?

A1.

• Certifique-se de que o HDD está a functionar corretamente.

Navegue até Configuration (Configuração) > Storage (Armazenamento) > HDD:

• Se o HDD não for detetado, deslgue o NVR primeiro, reinstale o HDD e inicialize o NVR.
• Se o HDD não funciona normalmente, deslige o NVR primeiro, reinstale o HDD e inicialize o NVR. Se o problema persistir, formate o HDD.

• Se a formatação falhar, desligue o NVR primeiro, substitua o HDD e reinicialize o NVR.

• Certifique-se de que o plano de gravacao é adequado.

Navegue até Configuration (Configuração) > Storage (Armazenamento) > Schedule (Programação) e certificado-se que:

• A programação de gravamento do canal está hesitada.
• O tempo de gravacao e o tipo de gravacao foram definidos corretamente. Caso contrario, defina e grave-os conforme necessario.

Q2. O que devo fazer se o aplicativo TDSEE nãorushair adiconar o NVR?

A2. Navegue até Configuration (Configuração) > Network (Rede) > Cloud Service (Serviço de nuvem) do NVR para garantir que a função de service de nuvem estájahabilitada.

• Se o Cloud Status estiver Online, verifique se o telemóvel (com o App instalada) está connectado à internet.

• Se o Cloud Status estiver Offline, tente as seguintes soluções:

• Navegue até Configuração > Rede > Internet para garantir que a configuração dos parâmetros da Internet está a correta.

• Certifique-se que a porta LAN do NVR esteja corretamente ao lado par (switch ou router).
• Certifique-se de que o router esteja conectado à Internet e que a função de FILTER esteja desativada (como FILTER MAC e lista negra).
• Certifique-se de que a funcao do servidor DHCP do router esta ja habilita.

Q3. O que devo fazer se não houver exibicao de imagem no canal NVR?

A3. Navegue até Configuraçao> Canal > Câmara da GUI do NVR, procure Câmara adicondada e verifique o status da camara do canal.

• Se o status da-camera do canal for Online, navegue até Configuração > Canal> Imagem e certifique-se de que Brilho e Contraste em Parâmetros de imagem não sejam ambos 0.

• Se o status da-camera do canal for Erro, passo o mouse sobre 1 para verficar o motivo da excedo e tente as seguiñes soluções:

• Se o motivo da excedo for Nome de'utilizar ouPALavra-passe incorretos,clique em e digite novamente o nome de utiliser e a PALavra-passe de acesso (login).

• Se o motivo da excedo for Disconnected (Desconectado), certificque-se de que a conexao entre o NVR e a-camera esta funcional e que o cabo Ethernet nao esta je salto.
• Excluir ou redefinir a-camera e adicona-la novamente.
• Desligue a CAMERA e reinicie-a.

Q4. O que devo fazer se o NVR não consiguiar encontrar a-camera?

A4: Se o NVR suportar a porta PoE e a-camera tiver sido connectada à porta PoE do NVR, tente as seguintes soluções:

• Conecte o computador e a-camera à mesma rede e ative a função DHCP da-camera (atravês da ferramenta de gestão do cliente, como ONVIF Device Manager ou interface de utilizesdor da web da camera para configuraçao).
• Se a-camera for de terreiros, certifique-se de que a-camera suporte ONVIF, que o ONVIF esteja ativado e que um administrador com o nome de utilizesdor admin tenha sido adcionado à lista de utilizadores.

Se a-camera foi connectada ao lado LAN do NVR, tente as seguintes soluções:

• Certifique-se que a-camera esteja a funcional corretamente e que ela esteja conectada corretamente ao switch ou router connectado ao NVR, e que o cabo Ethernet esteja firme.
• Certifique-se de que o endereço IP da-camera está no mesmo segmento de rede que o endereço IP LAN do NVR (atraves da ferramenta de gerenciamento do cliente, como ONVIF Device Manager ou interface do usuario da web da-camera para configuração).
• Se a-camera for de terreiros, certifique-se de que a-camera suporte ONVIF, que o ONVIF esteja ativado e que um administrador com o nome de utilizesdor admin tenha sido adcionado à lista de Utilizadores.

Se o problema persistir, entre em contaço o Apoio Tecnico da Tenda.
