BRUGSANVISNING N6P4H Tenda

Hurtig installationsvejledning x 1

Udseende

Disse seri er NVR'er inkluderer NVR af plastskal og NVR af metalskal.

LEDindicator

LED indicator	Beskrivelse
POWER	Solid blå: Initialiseserer.
	Fast grøn: NVR-optagelse.
	Blinker grønt: NVR fungerer korrekt, men optager ikke.
	Konstant rødt: NVR defekt (LAN-port afbrudt, eller HDD defekt).

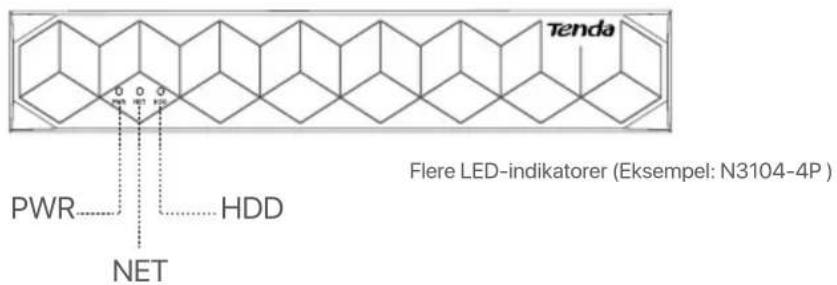

LED indicator	Beskrivelse
PWR	Konstant tændt: Tændt.
	Slukket: Tændt forkert.
NET	Konstant tændt: LAN-port tilsluttet.
	Off: LAN-porten er afbrudt.
HDD	Konstant tændt: HDD fungerer korrekt.
	Blinker: HDD defekt (f.eks. HDD ikke formateret.)
	Off: Ingen HDD registreret.

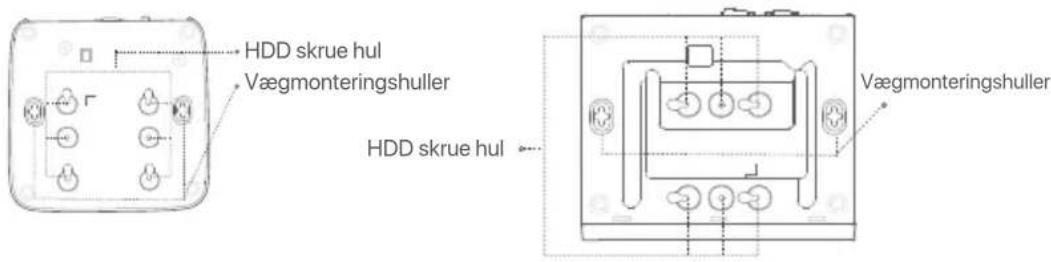

Nederste panel

Tips

Vægmonteringshuller: Bruges til at fastgore enheden pa væggen.

Vægmonterings materialer er selvforberedte. Anbefalede specifikationer af plast skruer og ankre:

Skrue:gevinddiameter:3mm,laengde:14mm;hoveddiameter:5.2mm

Plastanker: indre diameter: 6,0 mm; laengde: 26,4 mm

Plastskal NVR (eksempel: N3L-8H) Metalskal NVR (eksempel: N3104-4P)

Bagpanel

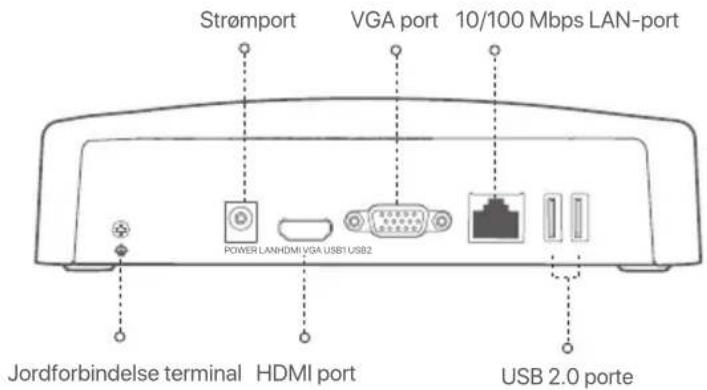

Alminderig NVR (eksempel: N3L-8H)

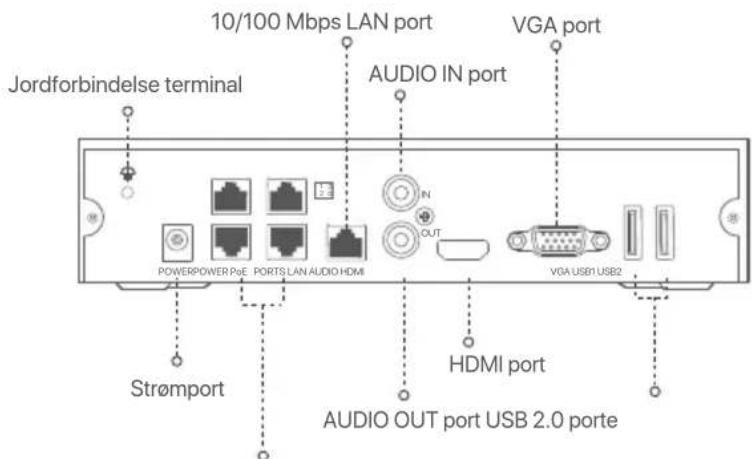

PoE NVR (eksempel: N3104-4P)

10/100 Mbps Auto-forhandling port til
PoE stromforsyning og datatransmission

	BeskrivelsePort
	Jordforbindelse terminal Tilsnut NVR ' ens jordforbindelse til jorden eller bygningsjordforbindelse med et jordforbindelse for at forhindre statisk elektricitet ull i at beskadige NVR.
POWER	Strømport. Brug den medfølgende strømadapter til at tände NVR.
PoE PORTS	Fast Ethernet port, som understøtter IEEE 802.3 af / at PoE stromforsyning. Bruges til at oprette forbindelse til kameraer. • Tips - Anbefalet Ethernet-kabel: Kat 5 eller bedre. - Strømforsyning afstand: • Normal tilstand (standard): Op til 100m • Langtrækkende tilstand: Op til 250m
LAN	Hurtig Ethernet LAN port. Bruges til at oprette forbindelse tilalandne enheder som routeren og kontakten.
AUDIO IN	Lydindgangsport. Bruges til at oprette forbindelse til lyd indgangs enheder,alandom pickupper.
AUDIO OUT	Lyd udgangs port. Bruges til at oprette forbindelse til lyd udgangs enheder,alandom aktive højttalere.
HDMI	HDMI port. Tilsnut din skærm eller dit TV til的各项 port ved hjælp af et HDMI kabel til lyd- og video udgang.
VGA	VGA port. Tilsnut din skærm til各项 port ved hjælp af et VGA kabel til videoudgang.
USB	USB 2.0 porte. Bruges til at oprette forbindelse tilalandne enheder som en mus og en USB lagerenhed.

I Installer hardisken

Udseendet NVRs kan variere med modeller. Folgende oplysninger er kun til reference. Installer harddisken, der matcher den model, du faktisk har kobe.

Dette produit indeholder不解 nogen HDD, og HDD dedikeret til overvågning anbefales. Du har muligvis drug for en skruetraekker under installationen. Forbered det selv.

Nár du installerer eller udskifter harddisken, skal du afbryde strømforsyningen til NVR, ellers kan harddisken muligvis ikke registreres eller endda blve beskadiget.

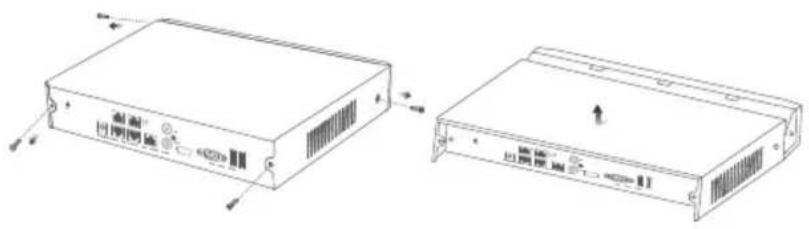

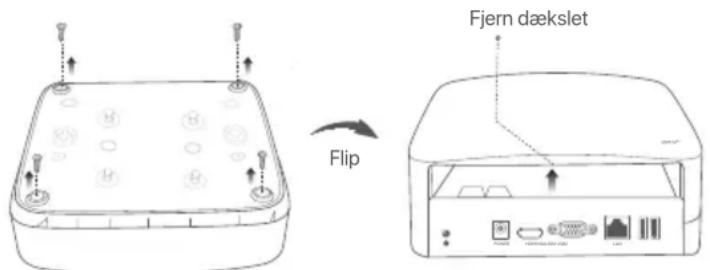

Brug en skruetrækker til at løsne skruerne, og fjern derefter dækslet på NVR. Reserver skruerne til senere brug.

Plastskal NVR (eksempel: N3L-8H)

Metalskal NVR (eksempel: N3104-4P)

Tag 2 skruer ud af NVR-installationspakken, og skru dem ind i de to skruehuller tættest på SATA stikket. 2 mm mullem skruehovedet og hardisken til afterfolgende installation.

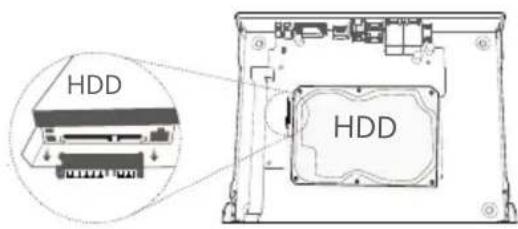

3 Juster SATA stikket på hardisken med SATA slot på bundkortet på NVR, og indsæt derefter hardisken i abningen, indtil den er tæt fastgjort.

Plastskal NVR (eksempel: N3L-8H)

Metalskal NVR (eksempel: N3104-4P)

Tag de resterende skruer ud af NVR installationspakken, og skru dem ind i HDD skruehullerne for at fastgore hardisken.

Plastskal NVR (eksempel: N3L-8H)

Metalskal NVR (eksempel: N3104-4P)

Monter daekslet med de tidiligere fjernede skruer.

Plastskal NVR (eksempel: N3L-8H)

Metalskal NVR (eksempel: N3104-4P)

II Tilslut encheden

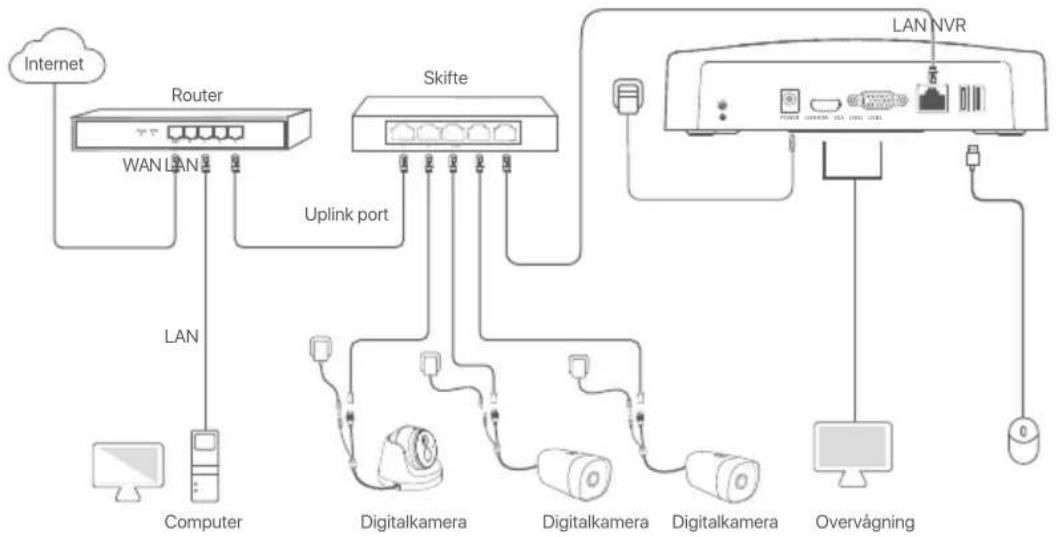

Alminderig NVR-topologi (Eksempel: N3L-8H)

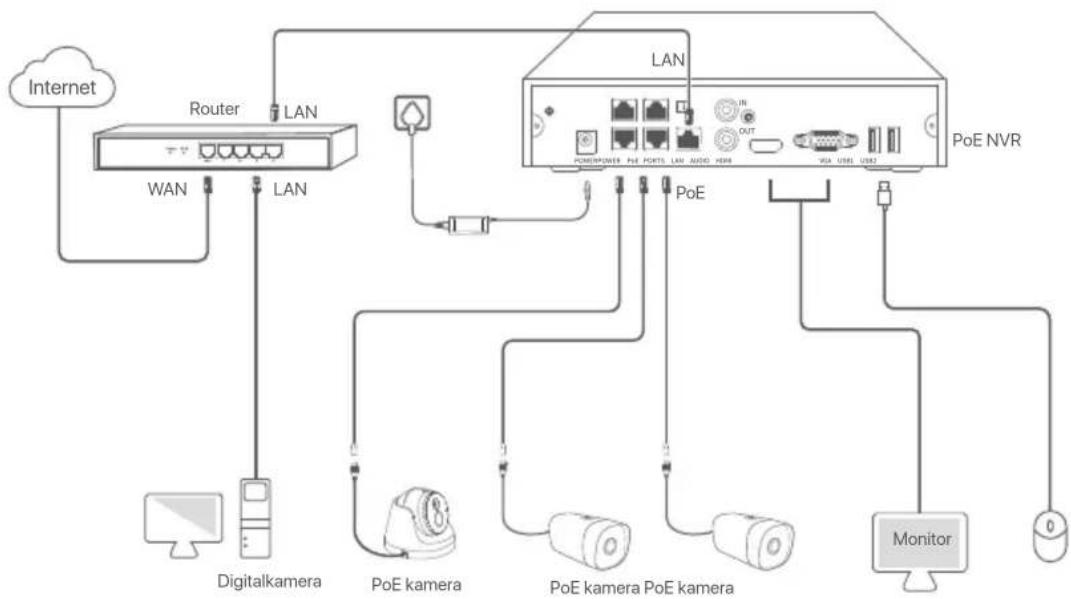

PoE NVR-topologi (Eksempel: N3104-4P)

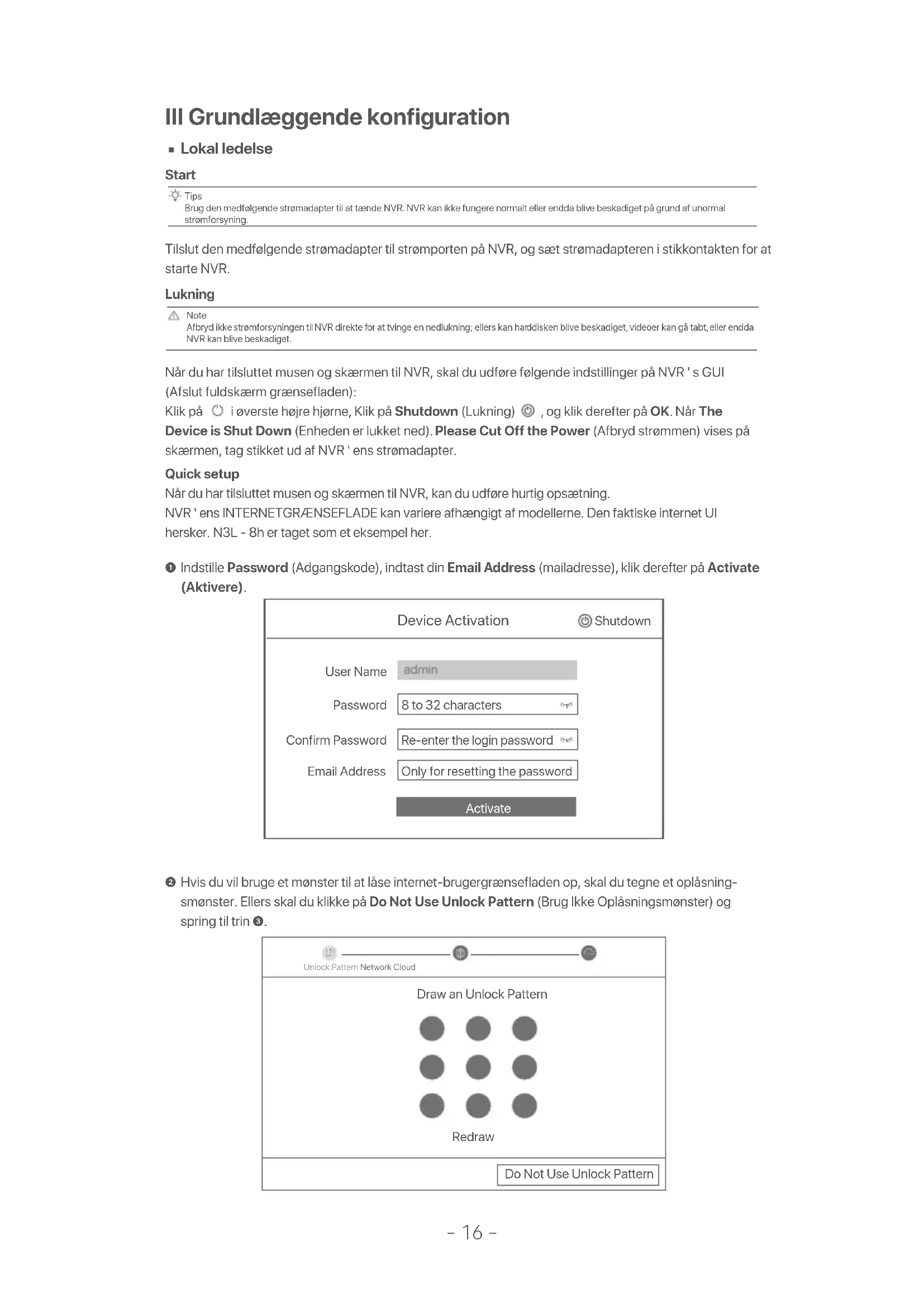

III Grundlæggende konfiguration

Lokal ledelse

Start

Brug den medfologende stromadapter til at taende NVR. NVR kan ikke fungere normalt eller endda blve beskadiget på grund af unormal stromforsyning.

Nár du har tilsluttet musen og skærmen til NVR, skal du udføre følgende indstlinger på NVR 's GUI (Afslut fuldskærm graansefladen):

Klik på i overste højre hjørne, Klik på Shutdown (Lukning) , og klik derefter på OK. Når The Device is Shut Down (Enheden er lukket ned). Please Cut Off the Power (Afbryd strømmen) visse skærmen, tag stikket ud af NVR ' ens stromadapter.

Quick setup

Nár du har tilsluttet musen og skærmen til NVR, kan du udføre hurtig opsætning.

NVR ' ens INTERNETGR/ENSEFLADE kan variere afhengigt af modellerne. Den faktiske internet UI hersker. N3L - 8h er taget som et eksempel her.

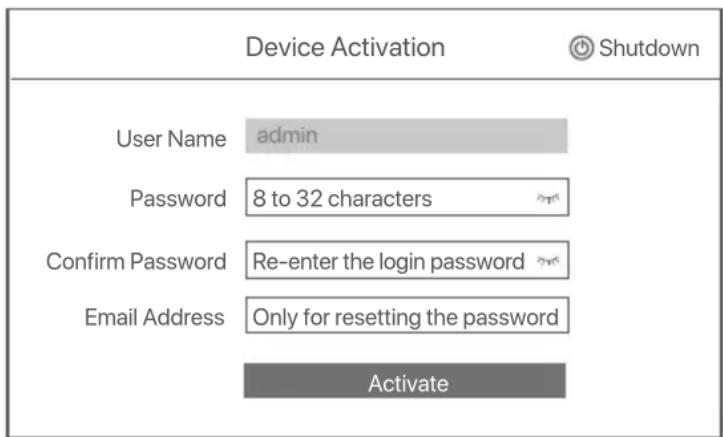

Indstille Password (Adgangskode), indtast din Email Address (mailadresse), klik derefter på Activate (Aktivere).

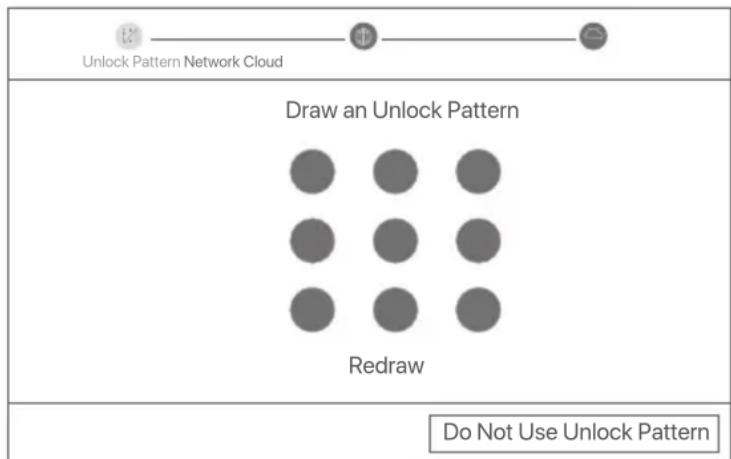

Hvis du vil bruge et mønster til at lase internet-brugergrænsefladen op, skal du tegne et oplåsningsmønster. Ellers skal du klikke på Do Not Use Unlock Pattern (Brug违法犯罪) og spring til trin ③.

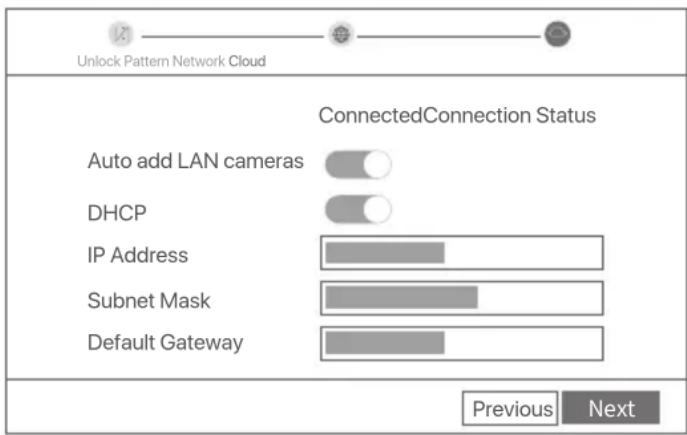

Sorg for, at forbindsesstatus er Connected (Tilsluttet), og aktivere ell deaktivere Auto add LAN cameras (Tilfoj automatisk LAN kameraer) Funktion after behov.

• Hvis du automatisk vil tilfoje kameraer på LAN-siden af NVR, skal du klikke på Next (Næste). Spring til trin ⑥.
• Hvis du manuelt vil tilfoje kameraer på LAN-siden af NVR, kan du deaktivere Auto add LAN cameras (Tilfoj automatisk LAN-kameraer) Funktion, og klik på Next (Næste).

Hvis forbindelsestatus er Disconnected (Afbryde), prov fologende Isninger:
Sorg for, at LAN-porten pa NVR er tilsluttet korrekt.
Sarg for, at DHCP-serverfunktionen pa den router, som NVR er tilsluttet, er aktiveret.

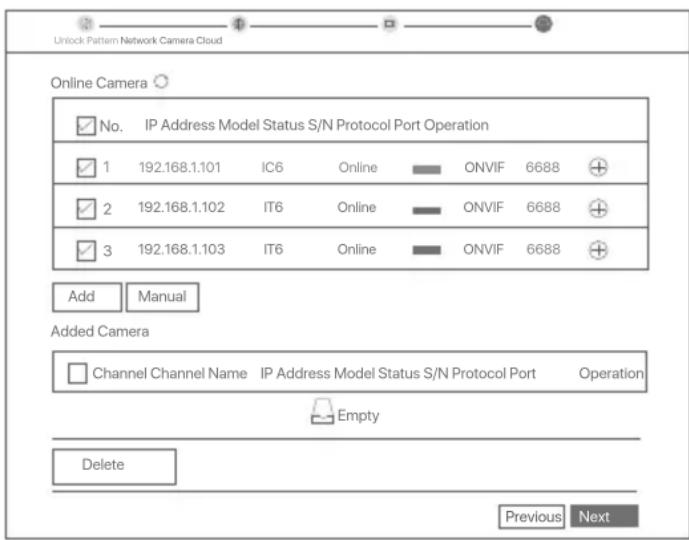

Tilfoj kameraet.

Vælg det camera, du vil tilfoje i Online Camera (Online Kamera) liste, og klik på Add (Tilfoje). När kameraet vises i Added Camera (Tilfojet Kamera)liste og status er Online, klikke Next (Næste).

Hv d t a, du vil toe, er tilslutet kontakten eiler routeren, der er tilsluttet LAN-porten pa NVR, skal du sikre dig, at kameraets IP-adresse og NVR er i det samme netværssegment.
Hvis NVR understotter PoE-porte, og det kamera, du vil tilfoje, er blevet tilsluttet PoE-porten pa NVR, skal du sikre dig, at kameraets DHCP-funktion er aktiveret.
Hvis det kamera, du vil tilfoje, er aktiveret, og brugernavnet og adgangskoden er forskellige fra NVR 'ens, skal du klikke pa ^+ for at indtaste de relevante oplysninger og klikke pa Add (Tilfoje).

• Hvis cloud status er Offline, sorg for, at den router, som NVR er tilsluttet, kan fä adgang til internettet, og Filterfunktionen er deaktiveret.
  Du kan ogsa administre NVR via TDSEE appen. Se App management i donne vejledning for detailjer.

Fuldfore.

Du kan forhandsvise videoer i realtid, afspille optagelsene og administre overvagningsenheder.

App management

När cloud-tjenesten i NVR er aktiveret, og cloud-status er online, kan du tilføje og administrirere NVR via Tdsee-appen.
Hent TDSEE App.

Sorg for, at NVR er taendt og fungerer korrekt.
Kor Tdsee-appen, og folg instruktionerne for at fuldfore brugereregistreringen. Gå ind pa startsiden, og tryk derefter på Tilfoj en enthed eller i overste hjørne af startsiden.

Scan QR-koden på etiketten nederst på NVR' en, eller scan kr-koden på Cloud Service (Sky Service) følg derefter instruktionerne i appen.

For at sikre, at login-adgangskoden til NVR kan nulstilles via Tdsee-appen, skal du registriere dig ved hjaelp af den e-mail-adresse, du brugte til at aktivere NVR.

Nár du har tilføjet NVR, kan du ekstent forhändsvise videoer i realtid, afspille optagelsene og kontrollere alarmmeddelelser via Tdsee-appen.

Disse seri er af NVR'er kan administeres pa web-UI.

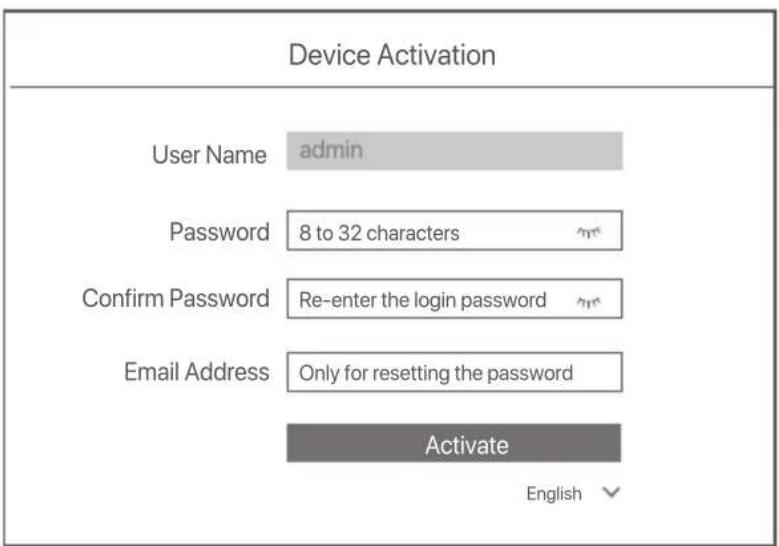

Aktivere

Hvis NVR ici er aktiveret, kan du aktivere den via internet-brugergransefladen. När aktiveringen er aflsuttet, skal du logge indigen.

Tilslut computeren til kontakten aller routeren, der er tilsluttet NVR.

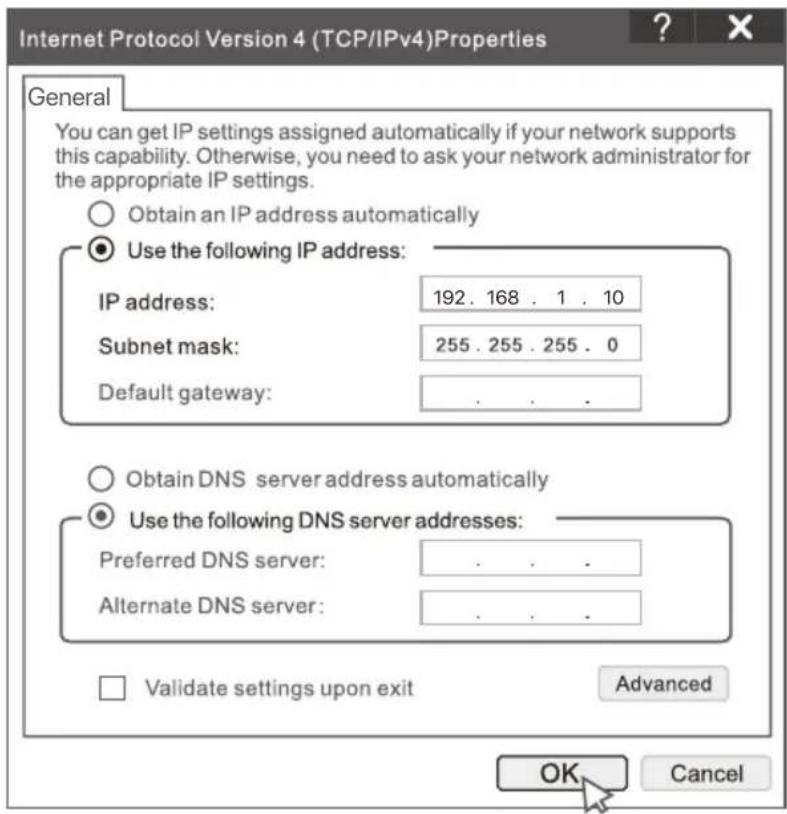

^© Indstil computerens IP-adresse til en ubrugt, der tilhører det samme netværkssegment som standard IP-adressen på NVR, men forskellig fra IP-adressen på NVR.

NVR ' ens standard login-IP-adresse er 192.168.1.254. Indstil IP-adressen på computeren til

192.168.1.X (X angiver 2 til 253 og bruges ikke af andre enheder).

Start en bro. ser og indtast standard IP-adressen 192.168.1.254 af NVR i adresselinjen. Indstille Password (Adgangskode), indtast din Email Address (Mailadresse), og klik på Activate (Aktivere).

NVR understotter HTTPS login. Nar du fār adgang til dets INTERNETGRÅSENSEFLADE, kan Bro.seren bede om, at internetadressen违法犯罪.

Gjort. Du kan genindtaste NVR ' ens INTERNETGRAENSEFLADE for at fã vist videoer i realtid aller konfigurere NVR after behov.

DHCP-funktionen auf NVR er aktiveret. Hvis der er en DHCP-server i netværket, kan IP-adressen pa NVR ændres. Se den faktiske IP-adresse, der er tildelt NVR af DHCP-serveren.

Log ind på Internet UI

Se trin ① at ③ i Aktivere for at betjene.

Ofte stillede sporgsmål

Sporgsmal 1. Hvad skal jeg gore, hvis der ikke er afspilningsvideoer på NVR?

A1.

• Sorg for, at hardisken fungerer korrekt.

Navigator til Configuration (Konfiguration) > Storage (Opbevaring) > HDD:

• Hvis hardisken ikke registreres, skal du Forst lukke NVR 'en, gen installere hardisken og starte NVR' en.
• Hvis hardisken er unnormal, skal du først lukke NVR' en, gen installere hardisken og starte NVR' en. Hvis problemet fortsetter, skal du formatere hardisken.

• Hvis formateringen mislykkes, skal du forst lukke NVR 'en, udskifte hardiskken og starte NVR' en.

• Sorg for, at optagelsesplanen er korrekt.

Navigator til Configuration (Konfiguration) > Storage (Opbevaring) > Schedule (Tidsplan), og sikre, at:

• Kanal optagelsesplanen er aktiveret.
• Optage tiden og optage typen er indstillet korrekt. Hvis违法犯罪, skal du indstille og gemme dem after behov.

Sporgsmal 2. Hvad skal jeg gore, hvis TDSEE Appen ikke tilfojer NVR?

A2. Naviger til Configuration (Konfiguration) > Network (Netværk) > Cloud Service af NVR for at sikre, at cloud service-funktionen er aktiveret.

• Hvis Cloud Status (Sky Status) er Online, sorg for, at mobilitelefonen (med appen installeret) er forbundet til internettet.

• Hvis Cloud Status (Sky Status) er Offline, prov følgende løsninger:

• Naviger til Configuration (Konfiguration) > Network (Netværk) > Internet for at sikre, at konfigurationen af internetparametre er korrekt.

• Sørg for, at LAN-porten på NVR er korrekt tilsluttet peer-siden (kontakt eller router).

• Sørg for, at routeren i netværket er tilsluttet internettet, og at Filterfunktionen er deaktiveret (såsom MAC-filter og sortliste)
• Sorg for, at routerens DHCP-serverfunktion i netværket er aktiveret.

Sporgsmål 3. Hvad skal jeg,gore, hvis der ikke er nogen billedvisning på NVR-kanalen?

A3. Naviger til Configuration (Konfiguration) > Channel (Kanal) > Camera (Digitalkamera) af GUI af NVR,inne Added Camera (Tilfojet Kamera), og kontroller kameraets status for kanalen.

• Hvis kameraets status for kanalen er Online, Navigator til Configuration (Konfiguration) > Channel (Kanal) > Image (Billede), og sikre, at Brightness and Contrast (Lysstyrke og kontrast) under Image Parameters (Billedparmetre) er..., ikke begge 0.

• Hvis kameraets status for kanalen er Error (Fejl), hold musen over for at kontrollere undtagelsesårsagen, og prøfølgende lösninger:

• Hvis undtagelsesårsagen er forkert brugernavn eller adgangskode, skal du klikke på og indtaste login-brugernavnet og adgangskoden ingen.
  Hvis undtagelsesarsagen er Disconnected (Afbryde), sorg for, at forbindelsen mellem NVR og kameraet er normal, og Ethernet-kablet ici er Iost.
  SletllerNulstilkameraetogtifjdetigen.

• Sluk for kameraet og genstart det.

Sporgsmål 4. Hvad skal jeg gore, hvis NVR ikke kan:Finde kameraet?

A4: Hvis NVR onderstøtter PoE-porten, og kameraet er blevet tilsluttet PoE-porten på NVR, kan du prove folgende lösninger:

• Tilslut computeren og kameraet til det samme netværk, og aktiver DHCP-funktion af kameraet (via clientstyringsværktoj, sösom ONVIF Device Manager eller Web UI på kameraet til konfiguration).
• Hvis kameraet er et treadjepartskamera, skal du sikre dig, at kameraet understotter ONVIF, og ONVIF er aktiveret, og en administrator med brugernavnet admin er fjet til brugerlisten.

Hvis kameraet er tilsluttet LAN-siden af NVR, kan du prove folgende lsninger:

• Sørg for, at kameraet fungerer korrekt, og at kameraet er tilsluttet korrekt til kontakten eller routeren, der er tilsluttet NVR, og at Ethernet-ktablet er stramt.
• Sørg for, at kameraets IP-adresse er i samme netværkssegment som NVR ' ens LAN-IP-adresse (via clientstyringsværktøj, sasom ONVIF Device Manager eller web-UI for kameraet til konfiguration).
• Hvis kameraet er et tredjepartskamera, skal du sikre dig, at kameraet understotter ONVIF, og ONVIF er aktiveret, og en administrator med brugernavnet admin er fjet til brugerlisten.

Hvis problemet fortsetter, bedes du kontakte Tenda teknik support.
