GEBRUIKSAANWIJZING N6P4H Tenda

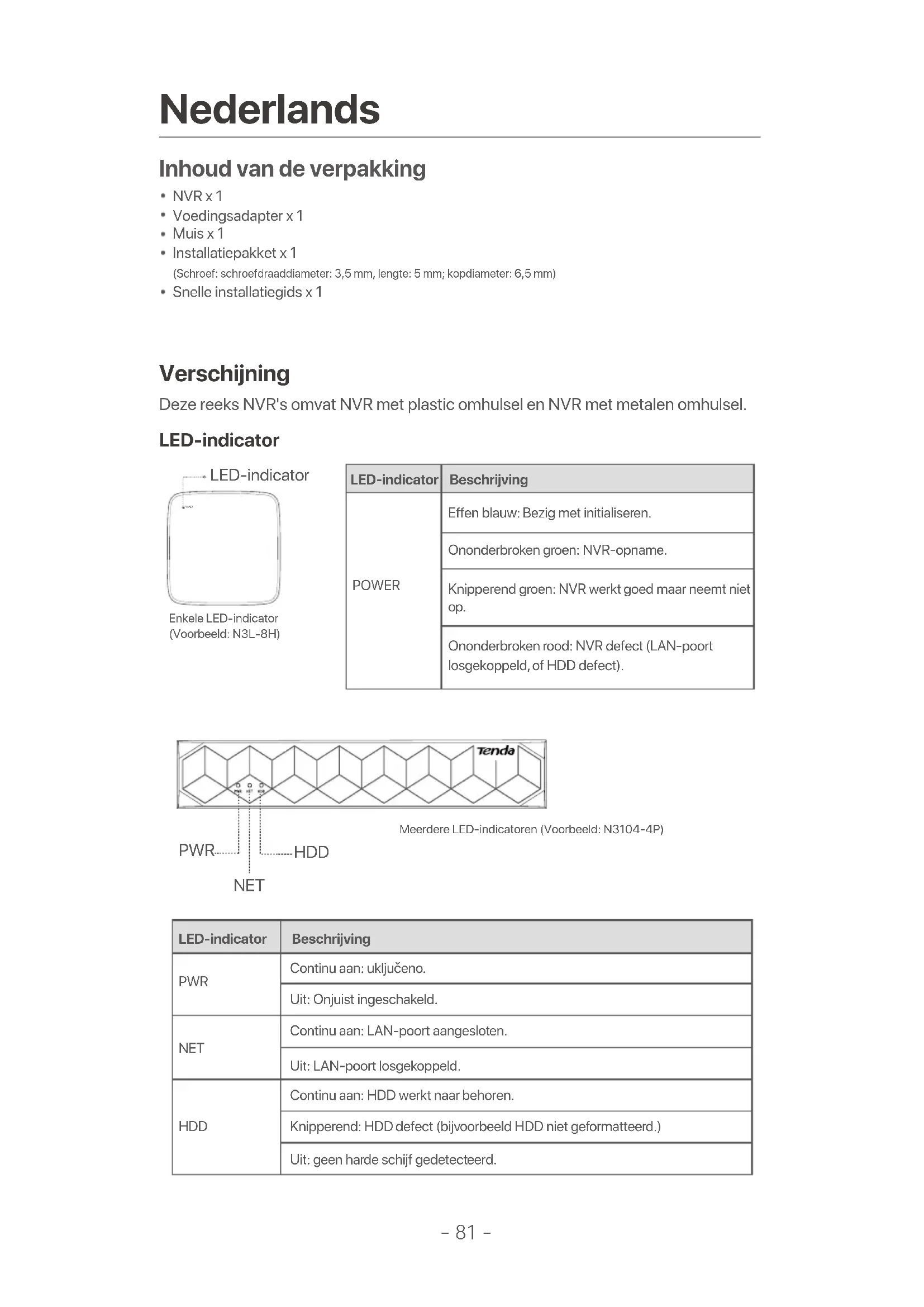

Inhoud van de verpakking

NVR×1
Voedingsadapter x 1
Muis x 1
Installatiepakket x 1

(Schroef: schroefdraaddiameter: 3,5 mm, lengte: 5 mm; kopdiameter: 6,5 mm)

• Snelle installmentgids x 1

Verschijning

Deze reeks NVR's omvat NVR met plastic omhulsel en NVR met metalen omhulsel.

LED-indicator

Enkele LED-indicator

(Voorbeeld: N3L-8H)

LED-indicator	Beschrijving
POWER	Effen blauw: Bezig met initialiseren.
	Ononderbroken groen: NVR-opname.
	Knipperend groen: NVR werkt goed maar neemt nicht op.
	Ononderbroken rood: NVR defect (LAN-poort losgekoppeld, of HDD defect).

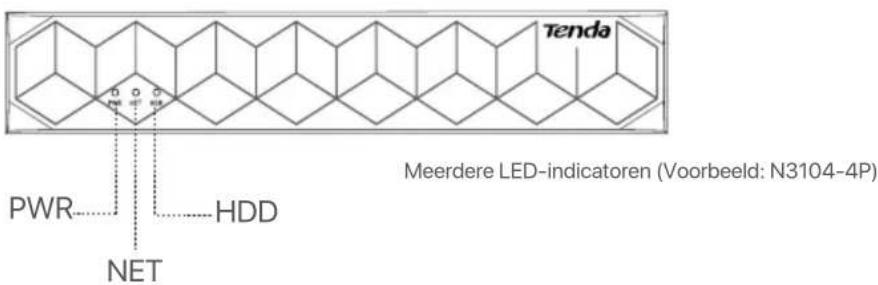

LED-indicator	Beschrijving
PWR	Continu aan: uključeno.
	Uit: Onjuist ingeschakeld.
NET	Continu aan: LAN-poort aangesloten.
	Uit: LAN-poort losgekoppeld.
HDD	Continu aan: HDD werkt maar behoren.
	Knipperend: HDD defect (bijvoorbeeld HDD nicht geformatteerd.)
	Uit: geen harde schijf gedetecteerd.

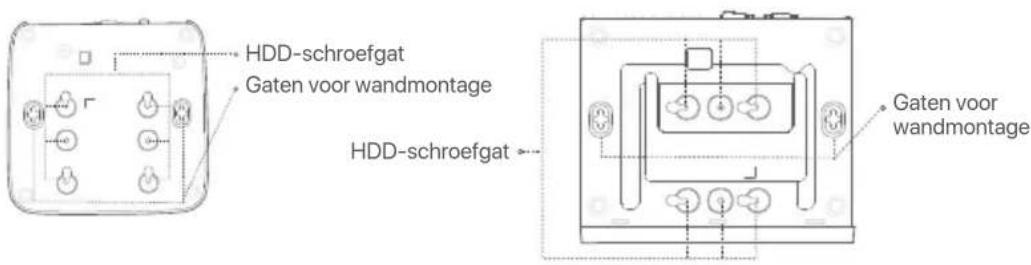

Onderste panel

Gaten voor wandmontage: worden gebruikt om het apparaat aan de muur te bevestigen.

Wandmontagematerialen zich zelf voorbereid. Aanbevolen specificaties van de kunststof schroeven en ankers:

Schroef: schroefdraaddiameter: 3mm ,length: 14 mm ;kopdiameter: 5.2mm

Kunststoff anker: binnendiameter: 6,0 mm; lenght: 26,4 mm

Kunststoff omhulsel NVR (Voorbeeld: N3L-8H) NVR met metalen behuizing (voorbeeld: N3104-4P)

Achter paneel

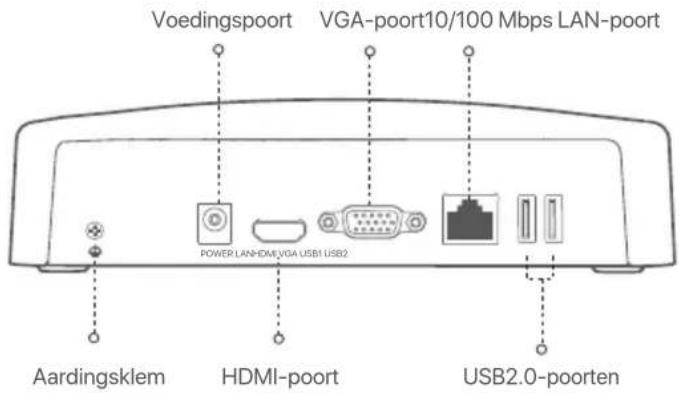

Gewone NVR (Voorbeeld: N3L-8H)

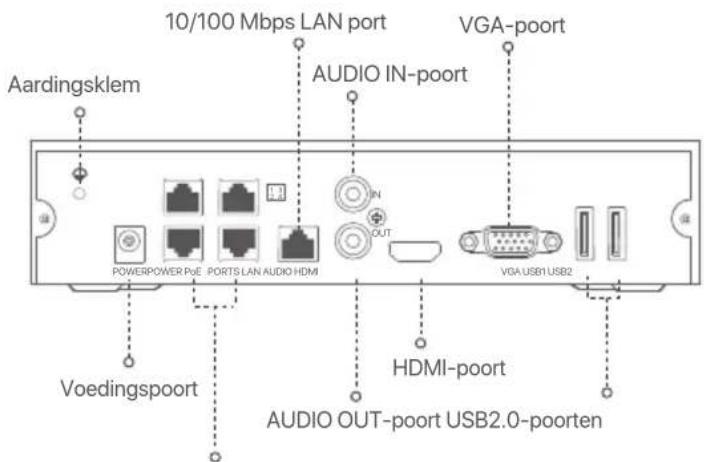

PoENVR (Voorbeeld: N3104-4P)

10/100 Mbps auto-negotiation-poorten voor PoE-voeding en gevegensoverdracht.

	BeschrijvingPoort
	Aardingsklem. Verbind de aardingsklem van de NVR met de aarde of de aardingsklem van het gebouw met een aardingskabel om te voorkomen dat statische elektriciteit of bliksem de NVR beschadigt.
POWER	Voodingspoort. Gebruik de meegeleverde voedingsadapter om de NVR aan te zetten.
PoE PORTS	Fast Ethernet-poort, die IEEE 802.3af/at PoE-voeding ondersteunt. Gebruikt om verbinding te make met camera's. -Tips -Aanbevolen Ethernet-kabel: CAT 5 of better. -Voedingsafstand: ·Normale modus (standaard): tot 100 m ·Langeafstandsmodus: tot 250 meter
LAN	Fast Ethernet LAN-poort. Wordt gebrukt om verbinding te make met apparaten zoals de router en switch.
AUDIO IN	Audio-invoerpoort. Wordt gebrukt om verbinding te make met de audio-invoerapparaten, zoals pickups.
AUDIO OUT	Audio-uitvoerpoort. Wordt gebrukt om verbinding te make met audio-uitvoerapparaten, zoals actieve luidsprekers.
HDMI	HDMI-poort. Sluit uw monitor of tv aan op deze poort met behulp van een HDMI-kabel voor audio- en video-uitvoer.
VGA	VGA-poort. Sluit uw monitor aan op deze poort met behulp van een VGA-kabel voor video-uitvoer.
USB	USB 2.0-poort. Wordt gebrukt om apparaten zoals een,muis en een USB-opslagapparaat aan te sluiten.

I Installeer de HDD

Het voorkomen van NVR's kan per model verschillen. De volgende informatie is louter ter referentie.

Installer de HDD die overeenkommt met het model dat u daadwerkelijk hebt gekocht.

Dit product wirdt nicht gelevererd met een HDD. U wordt aangeraden de HDD te gebruiken die specifiek voor bewaking is bestemd. U heeft misschien een schroevendraaier nodig. Gieve dezezfel te voorzien.

Tips

Bij het installereren of verrangen van de HDD,要去 de NVR uitschakelen, anders kan de HDD Niet worden gedetecteerd of zelfs beschadigd raken.

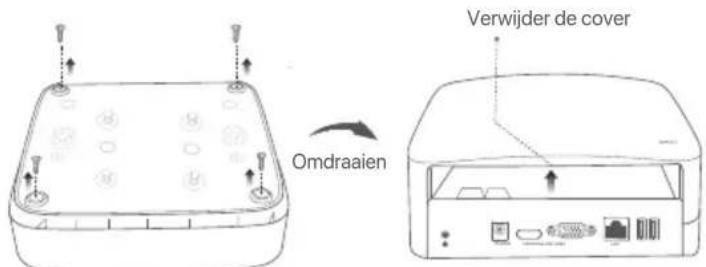

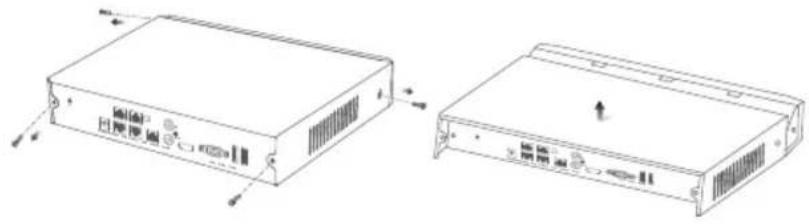

Draai de schroeven aan de onderkant los en verwijder verrolgens de afdekking van de NVR. Bewaar de schroeven voor later gebruik.

Kunststof omhulsei NVR (Voorbeeld: N3L-8H)

NVR met metalen behuizing (voorbeeld: N3104-4P)

Haal 2 schroeven uit de NVR-installatieverpakking, en schroef ze in de twee schroefgaten die zich het dichtst bij de SATA-aansluiting bevinden. Houd ongeveer 2 mm:tussen de schroefkop en de HDD vrij voor latere installmentie.

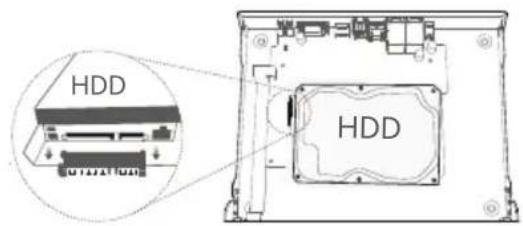

Lijn de SATA-aansluiting van de HDD UIT met de SATA-sleuf op het moederbord van de NVR enplaats de HDD verwolgens in de sleuf totdat deze stevig vastzit.

Kunststof omhulsel NVR (Voorbeeld: N3L-8H)

NVR met metalen behuizing (voorbeeld: N3104-4P)

Haal de resterende schroeven uit de NVR-installatieverpakking en schroef ze in de HDD-schroefgaten om de HDD vast te zetten.

Kunststof omhulsel NVR (Voorbeeld: N3L-8H)

NVR met metalen behuizing (voorbeeld: N3104-4P)

5 Monteer de afdekking met de eerder verwijderde schroeven.

Kunststoff omhulsel NVR (Voorbeeld: N3L-8H)

NVR met metalen behuizing (voorbeeld: N3104-4P)

II Het apparaat aansluten

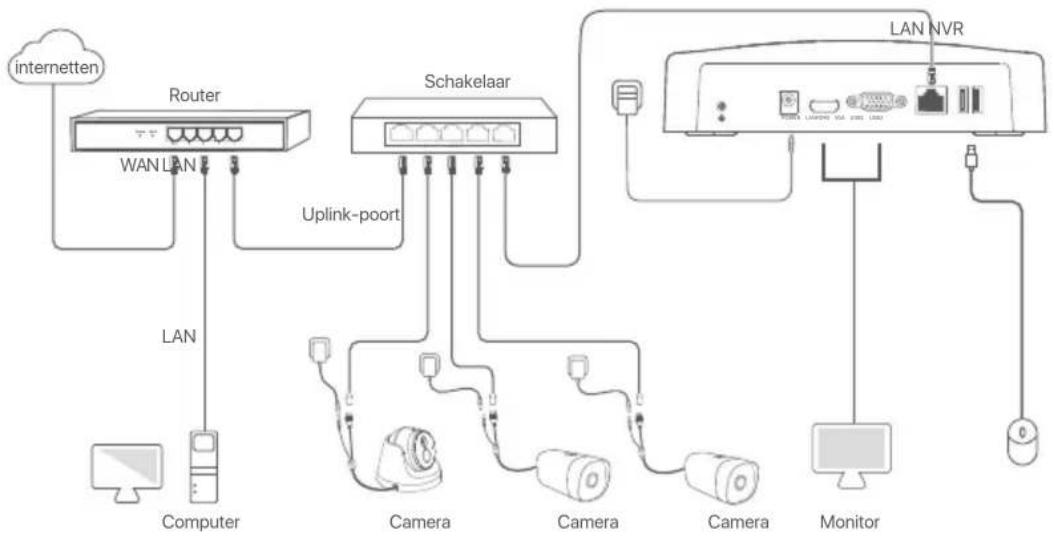

Gewone NVR-topologie (voorbeeld: N3L-8H)

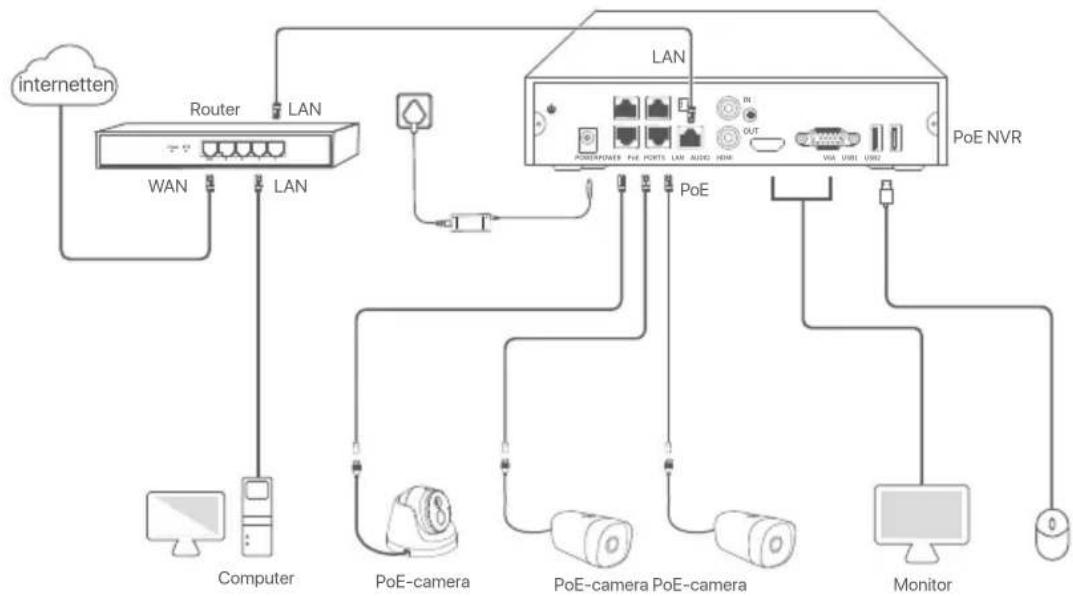

PoE NVR-topologie (voorbeeld: N3104-4P)

III Basisconfiguration

Lokaal beheer

Startup

Tips

Gebruik de meegeleverde stroomadapter om de NVR in te schaken. Het is möglichk dat de NVR Niet normal werkt of zelfs beschadig raakt ten gevolge van een abnormale stroomtoevoer.

Sluit de bijgeleverde stroomadapter aan op de strooompoort van de NVR en stek de stroomadapter in het stopcontact om de NVR op te starten.

Uitschakelen

Opmerking

Onderbreek de stroomtoevoer van de NVR Nietrechtstreeks om het uitschakelen te forceren; anders kan de HDD beschadigd raken, hunnen video's verloren gaan of kan zichs de NVR beschadigd raken.

Nadat u de=muis en de monitor op de NVR heb't aangesloten, voert u de volgende instelleningen uit op de GUI van de NVR (sluit de interface Volledig scherm af):

Klik op in de rechterbovenhoek, klik op Afsluiten , en klik dan op OK. Wonneer het apparaatuitgeschakeld is. Please Cut Off the Power verschijnt op het scherm, trek dan de stroomadapter van deNVRuit.

Snelle installation

Nadat u de mistris en de monitor op de NVR hebt aangesloten, kurz u een snelle installmentie UITvoeren.

De GUI van de NVR kan verschillen naargelang het model. De eigenlijke GUI prevaleert. De N3L-8H worden hier als voorbeeld genommen.

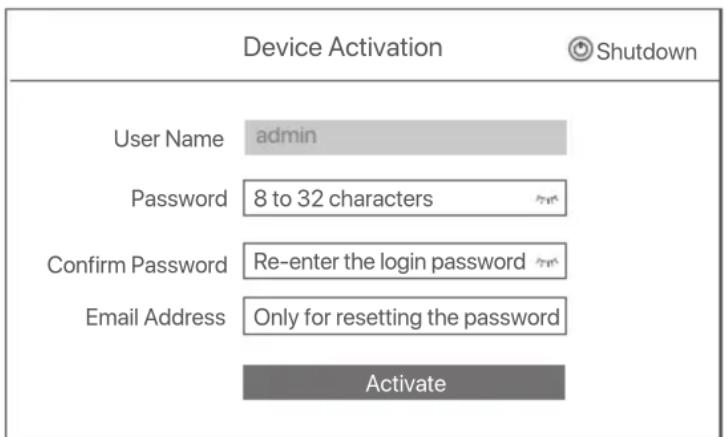

Stel het Password (wachtwoord) in, voer uw Email Address (e-mailadres) in en klik dan op Activate (Activeren).

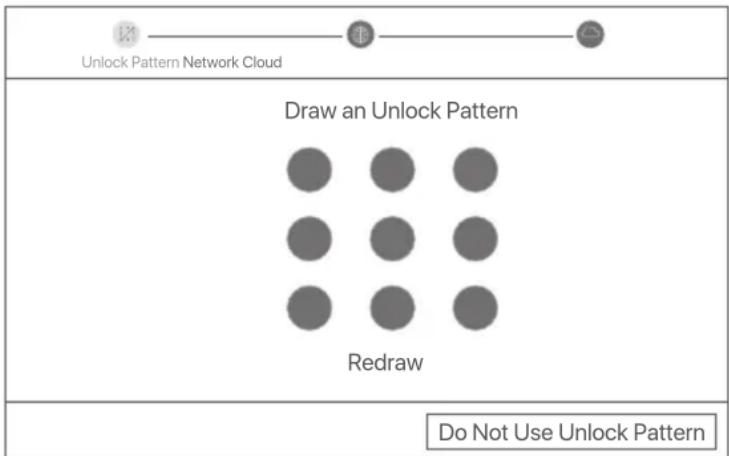

Als u een patroon wilt gebruiken om de GUI te ontgrendelen, teken dan een ontgrendelingspatroon. Klik anders op Do Not Use Unlock Pattern (Ontgrendelpatron noiet gebruiken) en ga verder met stap

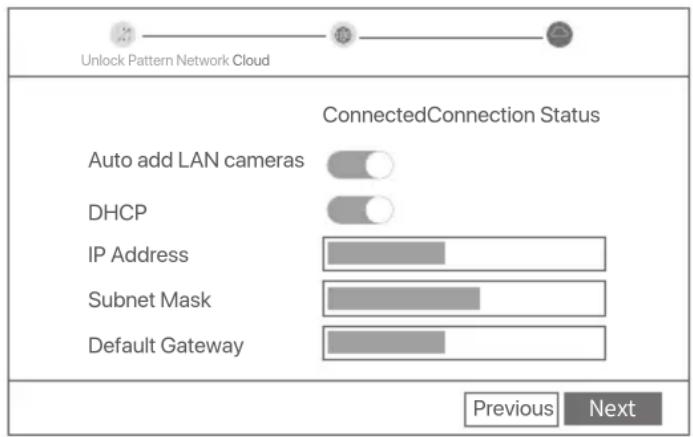

Verzeker u ervan dat de verbindingsstatus Connected (Verbonden) is, en schakel de functie Auto add LAN cameras (Automatisch LAN-camera's toevoegen) maar wens in ofuit.

• Als u automatisch camera's wilt toevoegen aan de LAN-kant van de NVR, klikt u op Next (Volgende). Ga waar stap
• Als u handmatig camera's wilt toevoegen aan de LAN-kant van de NVR, kutu de functie Auto add LAN cameras (Automatisch LAN-camera's toevoegen) uitschakelen en op Next (Volgende) klikken.

Als de verbindingsstatus Disconnected (Verbinding verbrozen) is, probeer dan de volgende oplossingen:
Zorgervoordat de LAN-poort verbinding van de NVR correct is aangesloten.
- Zorg ervoor dat de DHCP-serverfunctie van de router waarop de NVR is aangesloten,ingschakeld is.

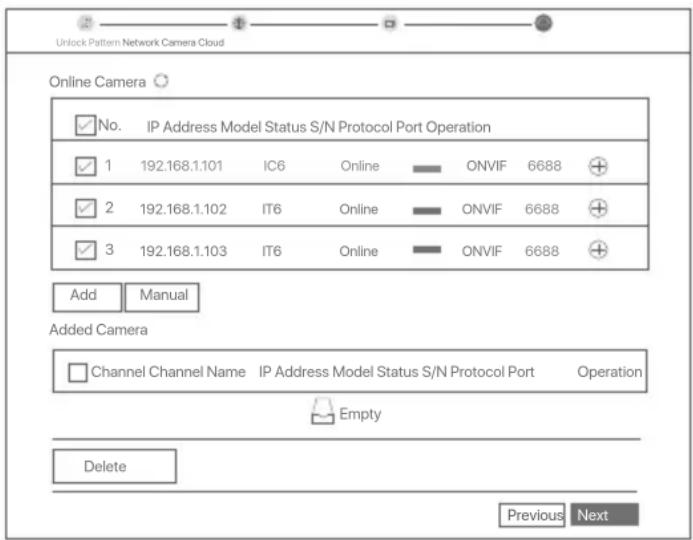

De camera toevoegen.

Selecteer de camera die u wilt toevoegen aan de Online Camera lijst, en klik op Add (Toevoegen).

Wanneer de camera's in de lijst Added Camera (Toegevoegde Camera) verschijnen en de status Online is, klikt u op Next (Volgende).

• Als de camera die u wilt toevoegen is aangesloten op de switch of router die is aangesloten op de LAN-poort van de NVR, zorg er dan voor dat het IP-adres van de camera en de NVR zich in hetzelfde netwerksegment bevinden.

• Als de NVR PoE-poorten ondersteunt en de camera die u wilt toevoegen is aangesloten op de PoE-poort van de NVR, zorg er dan voor dat de DHCP-functie van de camera is ingeschakeld.

• Als de camera die u wilt toevoegen geactiveerd is en de gebruikersnaam en het wachtwoord verschillen van die van de NVE, klikt u op (%), voert u de relevante informatie in en klikt u op Add (Toevoegen).

Zorg ervoor dat de cloud status Online is en klik op OK.

• Als de cloud status Offline is, moet uervoort zorgen dat de router waarop de NVR is aangesloten, toegang heft tot het internet en dat de filterfunctie uitgeschakeld is.
• U kurz de NVR ook beheren via de TDSEE App. Raadpleeg App Management in deze gids voor meer informatie.

Voltooid.

U kurz in realtime video's bekijken, opnames afspelen en bewakingsapparatuur beheren.

App management

Nadat de cloudservice van de NVR werk ingeschakeld en de cloud status online is,kest u de NVR toevoegen en beheren via de TDSEE-app.

Download de TDSEE App.

Nadat de mobiele telefon succesvol met het internet werk verbonden, downloadt en installeert u de TDSEE-app op uw mobiele telefon door de QR-code te.scanen of door TDSEE te zoeken in de Google Play of App Store.

QR code

Verzeker u ervan dat de NVR ingeschakeld is enaar behoren werkt.
- Start de TDSEE App en volg de instructies om de gebruiker registratie te voltooien. Ga waar de Home (Startpagina) en tik op Add a device (Voeg een apparaat toe) of in de rechterbovenhoek van de startpagina.

Tips

Om ervoor te zorgen dat het inlog wachtwoord van de NVR opnieuw kan worden ingesteld via de TDSEE App, moet u zich registeren met het e-mailadres dat u hebt gebruikt om de NVR te activeren.

Scan de QR-code op het etiket aan de onderkant van de NVR of scan de QR-code op de Cloud Service-page en volg verwolgens de instructies in de App.

Na het toevoegen van de NVR,(Int, op afstand in realtime video bekijken, opnames afspelen en alarmmeldingen controeren via de TDSEE App.

Web management

Deze reeks NVR's kan worden beheerd via de web-UI.

Activeren

Als de NVR Niet is geactiveerd,kest u deze activeren via de webinterface. Wanner de activering is voltooid, moet u opnieuw inloggen.

Sluit de computer aan op de schakelaar of router die verbonden is met de NVR.

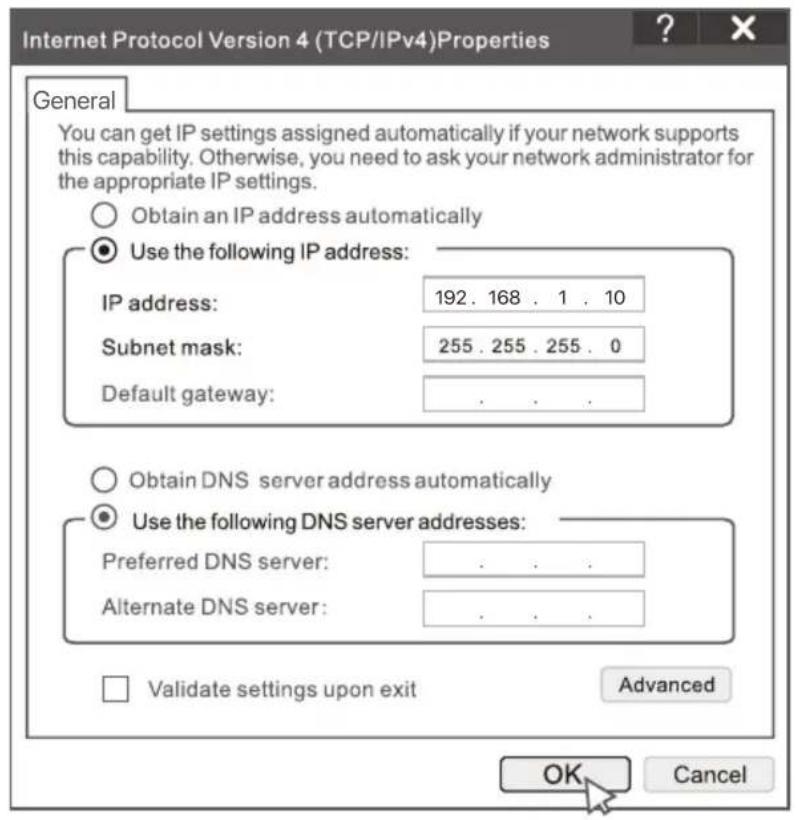

Stel het IP-adres van de computer in op een ongebruikt adres dat behoort tot hetzelfde netwerksegment als het IP-adres van de NVR, maar verschillend is van het IP-adres van de NVR.

Het standard login IP-adres van de NVR is 192.168.1.254, stel het IP-adres van de computer in op 192.168.1.X (X staat voor 2 tot 253, en worden nicht gebruikt door andere apparaten).

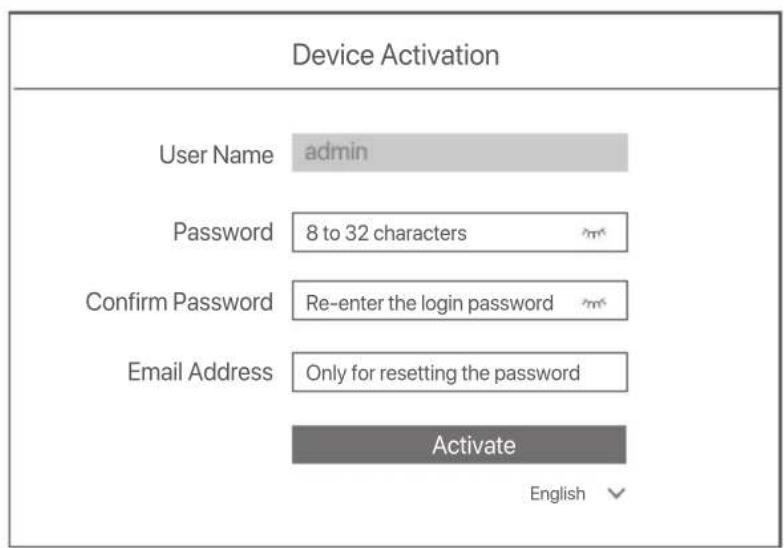

Start een browser en voer in de adresbalk het IP-adres 192.168.1.254 van de NVR in. Stel het Password (wachtwoord) in, voer uw Email Address (e-mailadres) in en klik op Activate (Activeren).

Tips

De NVR ondersteunt HTTPS-aanmelding. Wanner u de beheerpagina opent, kan de browser u vragen dat het webadres nicht veilig is. Negeer het gewoon en ga verder.

Instellingen voltooid. U kurz de GUI van de NVR openen om in realtime video te bekijken of de NVR waar wens te configureren.

De DHCP-functie van de NVR is ingeschakeld. Als er een DHCP-server in het netwerk is, kan het IP-adres van de NVR worden gewijzigd. Raadpleeg het daadwerkelijkte IP-adres dat door de DHCP-server aan de NVR is toegewezen.

Inloggen op de GUI

Raadpleeg stap ① tot ③ in Activeren om te bedieren.

Veelgesteldevragen

Q1. Wat moet ik doein als er geen video's worden afgespeeld op de NVR?

A1.

• Zorg ervoor dat de HDD goed werkst.

Gaaar Configuration (Configuratie) > Storage (Opslag) HDD:

• Als de HDD Niet worden gedetecteerd, sluit dan eerst de NVR af, installeer de HDD opnieuw en start de NVR op.
• Als de HDD abnormaal is, schakelt u de NVR eerst uit, installeert u de HDD opnieuw en start u de NVR op. Als het probleem aanhoudt, formatteer dan de HDD.

• Als het formatteren Niet lukt, sluit dan eerst de NVR af, verrang de HDD en start de NVR opnieuw op.

• Zorg ervoor dat het opnameplan correct is.

Navigeer aan Configuration (Configuratie) > Storage (Opslag) > Schedule (Schema), en zorg ervoor dat:

• Het kanaal opname schema aan staat.
• De opnametijd en het opnametype correct zijn ingesteld. Zo Niet, stel ze dan maar behoefte in en sla ze op.

Q2. Wat要去 ik doe als de TDSEE App er Niet in slaagt de NVR toe te voegen?

A2. Navigeer aan Configuratie > Network > Clouddienst van de NVR omervoort zorgen dat de clouddienstfunctie is ingeschakeld.

• Als Cloud Status op Online staat, zorg er dan voor dat de mobiele telefoon (met de App geinstalleerd) verbonden is met het internet.

• Als Cloud Status op Offline staat, probeer dan de volgende oplossingen:

• Navigeer aan Configuration (Configuratie) > Network (Netwerk) > Internet om te controlleren of de configuratie van de internetparameters correct is.

• Zorg ervoor dat de LAN-poort van de NVR correct is aangesloten op de peer-zijde (switch of router).
• Zorg ervoor dat de router-verbonden is met het internet en dat de filterfunctie is uitgeschakeld (zoals MAC-filter en blacklist).
  Zorg ervoor dat de DHCP-serverfunctie van de router is ingeschakeld.

Q3. Wat moet ik doein als er geen beeld worden weergegeven op het NVR-kanaal?

A3. Navigeer aan Configuration (Configuratie) > Channel (Kanaal) > Camera van de GUI van de NVR,zoek Added Camera (Toegevoegde Camera) en controller de camerastatus van het kanaal.

• Als de camerastatus van het kanaal Online is, navigeer dan waar Configuration (Configuratie) > Channel (Kanaal) > Image (Beeld) en zorg ervoor dat Brightness and Contrast (Helderheid en Contrast) onder Image Parameters (Beeldparameters) Niet beiden O zijn.

• Als de camerastatus van het kanaal Error (Fout) is, ga dan met de muis over om de reden van de uitzondering te controlleren, en probeer de volgende oplossingen:

• Als de uitzonderingsreden Onjuiste gebruikersnaam of wachtwoord is, klik dan op en voer de gebruikersnaam en het wachtwoord voor het aanmelden opnieuw in.

• Als de uitzonderingsreden Verbinding Disconnected (Verbroken) is, controller dan of de verbinding:tussen de NVR en de camera normala is en de Ethernet-kabel Niet los zit.
• Verwijder of reset de camera en voeg hem opnieuw toe.
• Schakel de camera ut en start hem opnieuw op.

Q4. Wat moet ik doe als de NVR de camera nicht kan vinden?

A4: Als de NVR PoE-poort ondersteunt en de camera is aangesloten op de PoE-poort van de NVR, probeer dan de volgende oplossingen:

• Sluit de computer en de camera aan op hetzelfde network, en schakel de DHCP-functie van de camera in (via client management tool, Zoals ONVIF Device Manager of Web UI van de camera voor configuratie).
• Als de camera een camera van derden is, controller dan of de camera ONVIF ondersteunt en ONVIF is ingeschakeld, en of een beheerde met de gebruikersnaam admin is toegevoegd aan de gebruikerslijst. Als de camera aangesloten is op de LAN-zijde van de NVR, probeer dan de volgende oplossingen:
• Controller of de camera goed werkt, en of de camera goed is aangesloten op de switch of router die op de NVR is aangesloten, en of de Ethernet-kabel goed vastzit.
• Zorg ervoor dat het IP-adres van de camera zich in hetzelfde netwerksegment bevindt als het LAN IP-adres van de NVR (via client management tool, zoals ONVIF Device Manager of Web UI van de camera voor configuratie).
• Als de camera een camera van derden is, controller dan of de camera ONVIF ondersteunt en ONVIF is ingeschakeld, en of een beheerde met de gebruikersnaam admin is toegevoegt aan de gebruikerslijst. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning van Tenda.

Sadržaj paketa

NVRx1
- Adapter za napajanje x 1
MiS x 1
Instalacijski paket x 1

Krijg ondersteuning en Diensten

Ga voor technische specificaties, gebruikershandleidingen enmeer informatieaar de productpagina of servicepagina op www.tendacn.com. Er+zijn meerdere talen beschikbaar.

U kunt het productmodel op het product zien.
