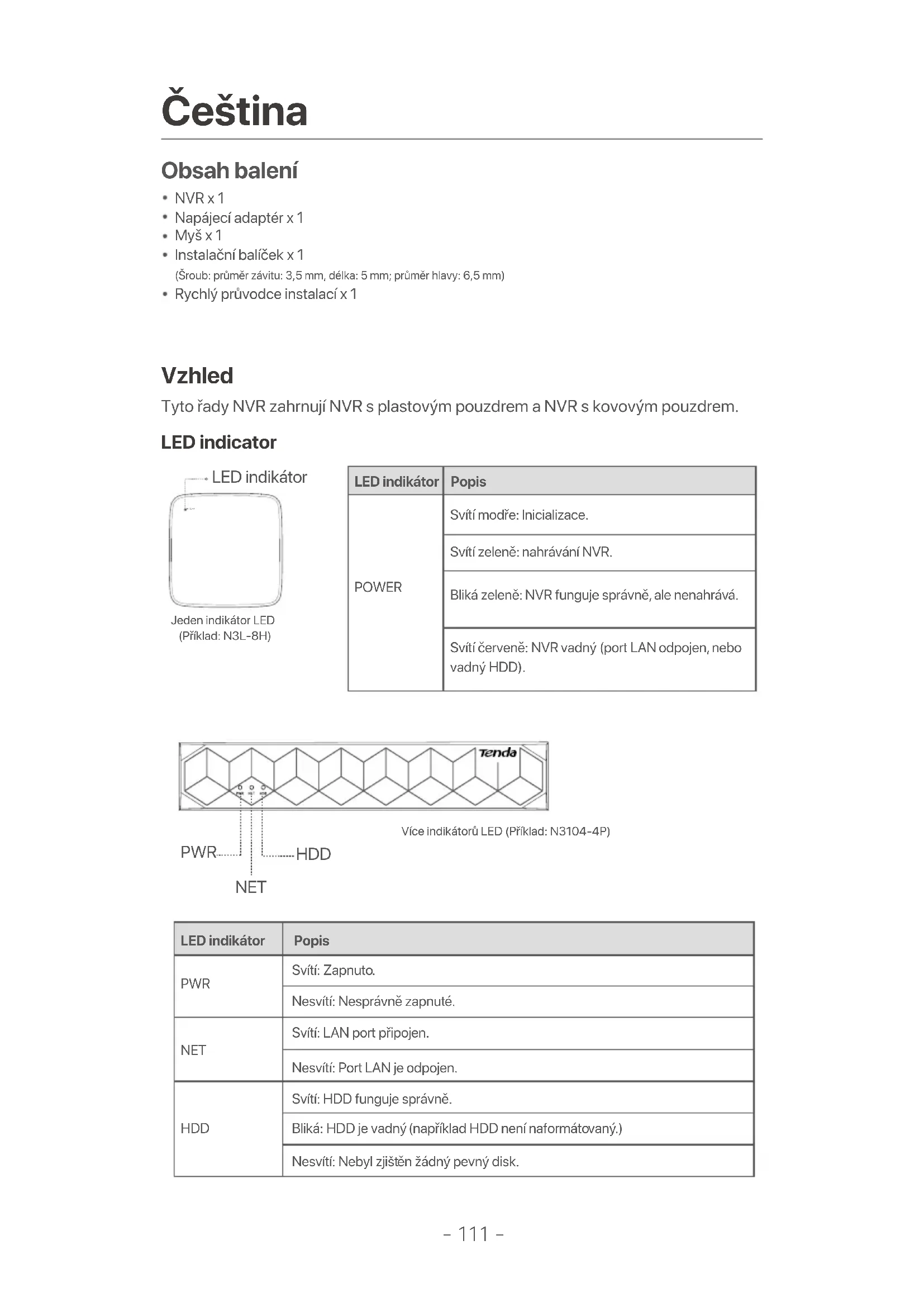

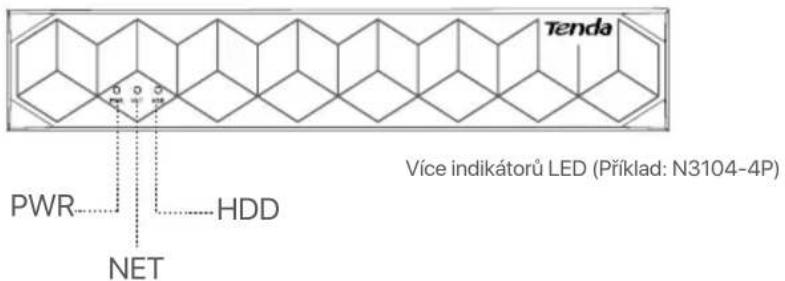

NÁVOD K OBSLUZE N6P4H Tenda

• Normálny režim (predvolené): Až 100 m

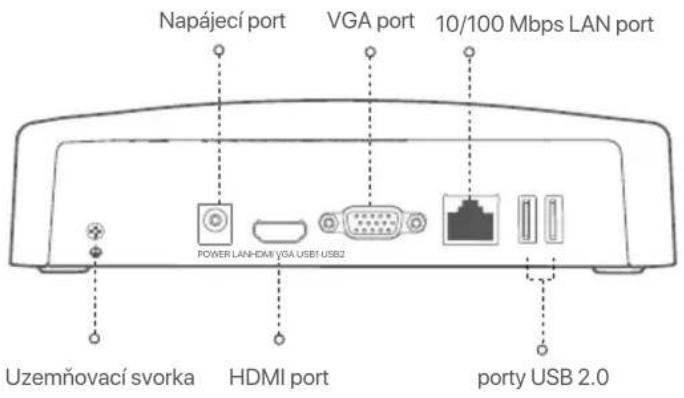

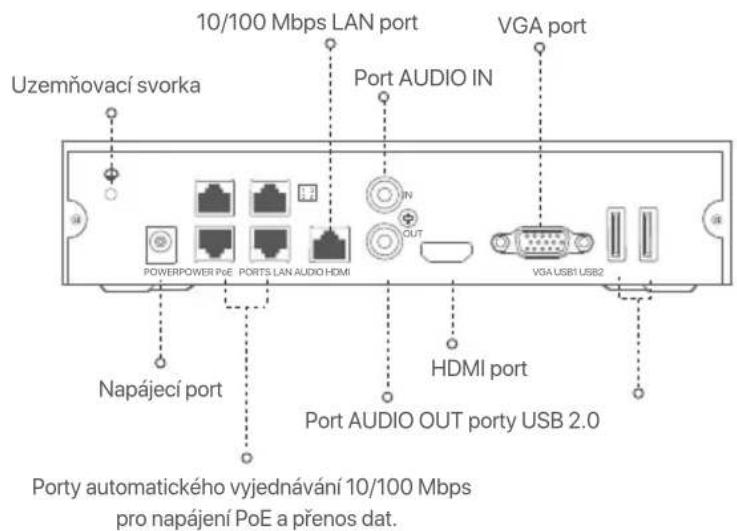

Napájecí port Port AUDIO OUT porty USB 2.0 HDMI port Porty automatického vyjednávání 10/100 Mbps pro napájení PoE a přenos dat. Uzemňovací svorka 10/100 Mbps LAN port Port AUDIO IN VGA port POWERPOWER PoE PORTS LAN AUDIO HDMI OUT

Běžné NVR (příklad: N3L-8H)-113- Uzemňovací svorka.Připojte zemnící svorku NVR k zemi nebo k zemnící svorce budovy pomocí zemnícího kabelu, abyste zabránili poškození NVR statickou elektřinou nebo bleskem.Napájecí port.K napájení NVR použijte přiložený napájecí adaptér.Port Fast Ethernet, který podporuje napájení IEEE 802.3af/at PoE. Slouží k připojení ke kamerám.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Fast Ethernet LAN port.Používá se k připojení k takovým zařízením, jako je router a přepínač.Vstupní audio port.Používá se pro připojení ke vstupním audio zařízením, jako jsou snímače.Audio výstupní port.Slouží k připojení k výstupním audio zařízením, jako jsou aktivní reproduktory.HDMI port.Připojte svůj monitor nebo televizor k tomuto portu pomocí kabelu HDMI pro výstup zvuku a videa.VGA port.Připojte svůj monitor k tomuto portu pomocí kabelu VGA pro výstup videa.Port USB 2.0.Používá se k připojení k takovým zařízením, jako je myš a paměťové zařízení USB. PopisPort Tipy - Doporučený ethernetový kabel: CAT 5 nebo lepší. - Vzdálenost napájecího zdroje:

• Normální režim (výchozí): Až 100 m

• Režim dlouhého dosahu: až 250 m Tipy Při instalaci nebo výměně pevného disku vypněte napájení NVR. V opačném případě nemusí být pevný disk detekován nebo se dokonce může poškodit. I Instalace pevného disku Vzhled NVR se u jednotlivých modelů může lišit. Následující informace jsou pouze orientační. Nainstalujte si HDD odpovídající modelu, který jste skutečně zakoupili. Tento produkt neobsahuje žádný pevný disk. Doporučujeme používat HDD určený ke sledování. Možná budete potřebovat šroubovák. Připravte si ho sami.

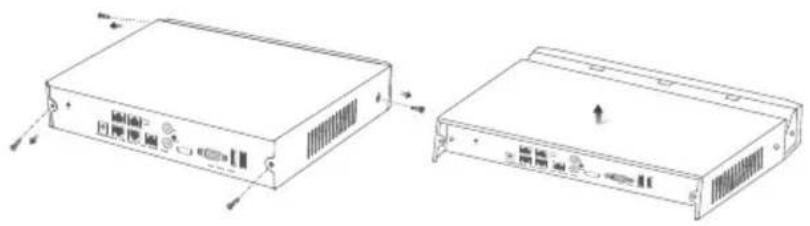

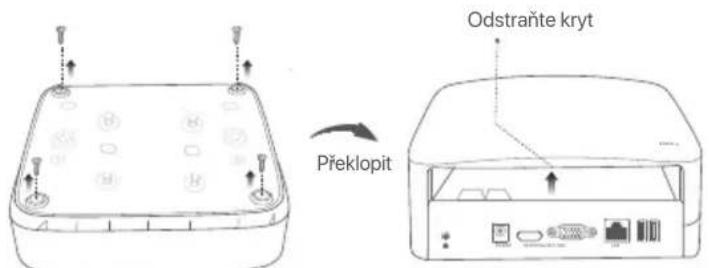

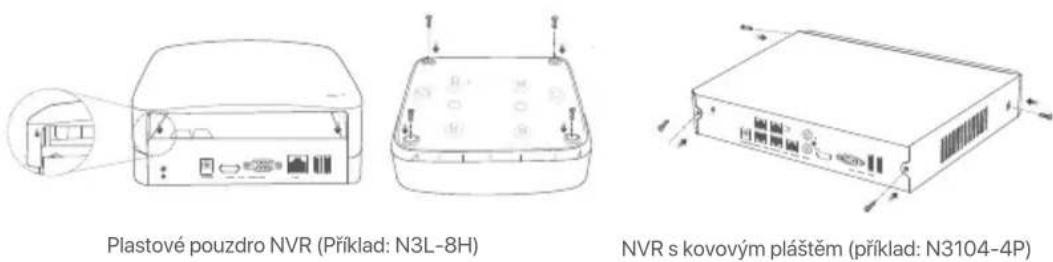

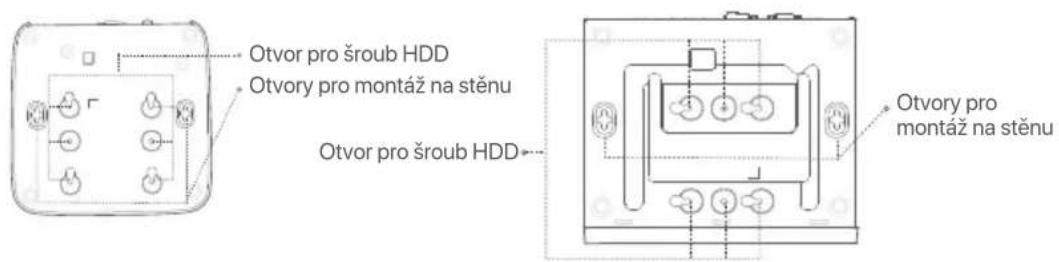

Uvolněte šrouby na spodní straně a poté sejměte kryt NVR. Šrouby si uschovejte pro pozdější použití. Odstraňte krytPřeklopitPOWERPOWER LAN

Plastové pouzdro NVR (Příklad: N3L-8H)- 114 - 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64#

NVR s kovovým pláštěm (příklad: N3104-4P)

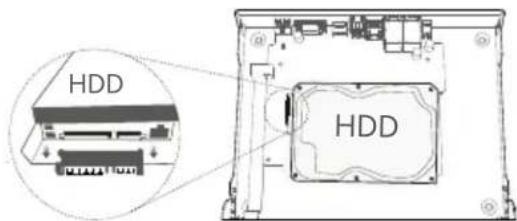

Vyjměte 2 šrouby z instalačního balíčku NVR a zašroubujte je do dvou otvorů pro šrouby, které jsou umístěné nejblíže konektoru SATA. Mezi hlavou šroubu a pevným diskem ponechte asi 2 mm místa pro následnou instalaci.

Vyrovnejte konektor SATA pevného disku se slotem SATA na základní desce NVR. Poté vložte pevný disk do slotu tak, aby byl těsně upevněn.

Vyjměte zbývající šrouby z instalačního balíčku NVR a zašroubujte je do otvorů pro šrouby na pevném disku. Tím upevníte pevný disk.

Pomocí odložených šroubů kryt znovu přišroubujte. SATA konektor HDD HDD HDD HDD HDD Plastové pouzdro NVR (Příklad: N3L-8H) NVR s kovovým pláštěm (příklad: N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

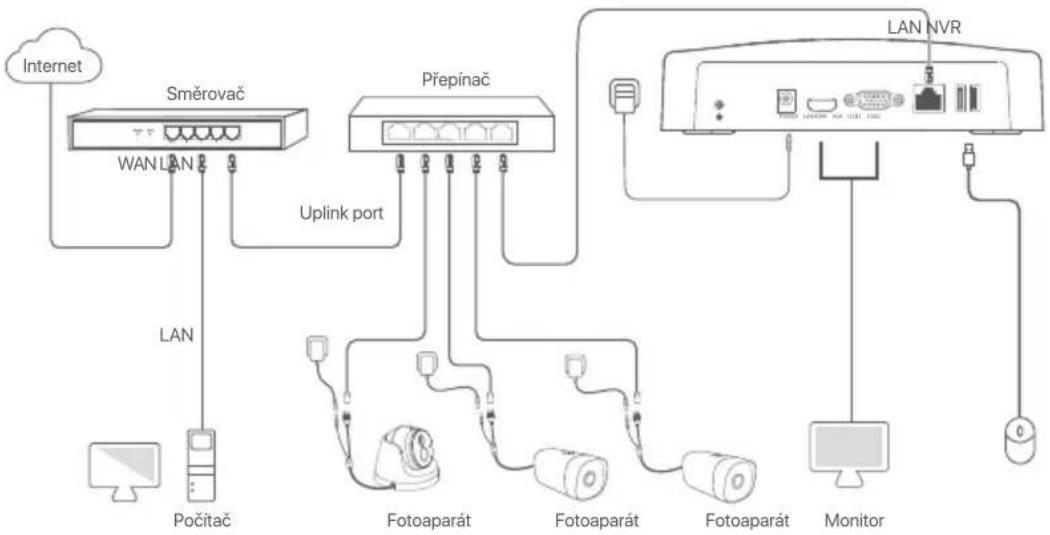

Plastové pouzdro NVR (Příklad: N3L-8H) Plastové pouzdro NVR (Příklad: N3L-8H) NVR s kovovým pláštěm (příklad: N3104-4P) NVR s kovovým pláštěm (příklad: N3104-4P) 108&3 108&3-"/)%.* 7(" 64#64#108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# */- 115 - II Připojte zařízení Obyčejná topologie NVR (Příklad: N3L-8H) Fotoaparát Fotoaparát Fotoaparát Počítač

PoE kamera PoE kamera PoE kamera Počítač Směrovač LAN LAN PoE NVR WAN LAN Internet Monitor PoE- 116 - III Základní konfigurace Rychlé nastavení

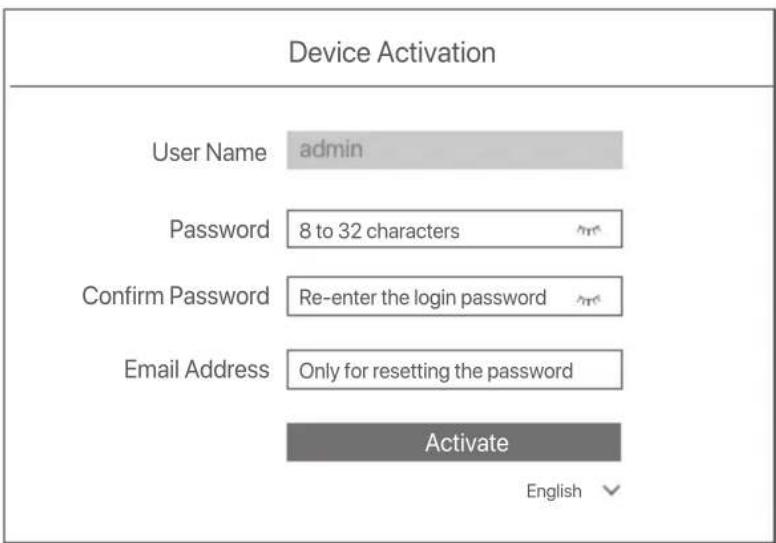

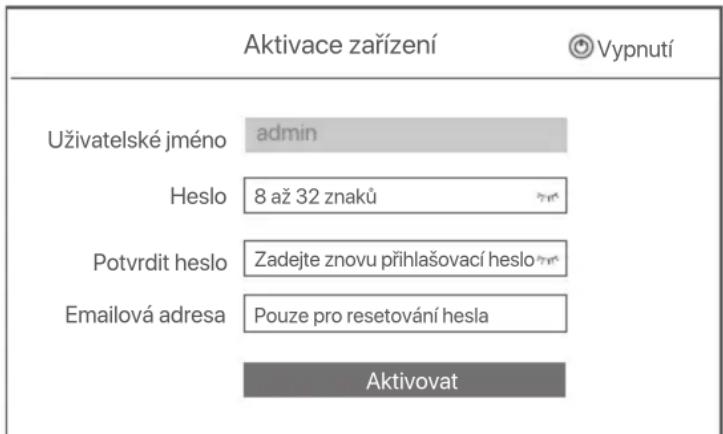

Po připojení myši a monitoru k NVR můžete provést rychlé nastavení. Webové uživatelské rozhraní NVR se může u různých modelů lišit. Převažuje skutečné webové uživatelské rozhraní. Jako příklad je zde uveden model N3L-8H NVR. Nastavte Přihlašovací heslo, zadejte svoji Emailová adresa a klikněte na Aktivovat. Po připojení myši a monitoru k NVR proveďte následující nastavení ve webovém uživatelském rozhraní NVR (ukončete celoobrazovkové rozhraní): Klikněte na v pravém horním rohu, poté klikněte na Vypnutí a nakonec klikněte na tlačítko OK. Když se na obrazovce objeví zpráva Zařízení je vypnuté. Prosím, vypněte napájení, odpojte napájecí adaptér NVR. Spuštění Místní správa Připojte přiložený napájecí adaptér k napájecímu portu NVR a zapojte jej do elektrické zásuvky. Poté spusťte NVR. K zapnutí NVR použijte přiložený napájecí adaptér. Nesprávné napájení způsobí, že NVR nebude pracovat správně, nebo se dokonce může poškodit. Vypnutí Poznámka Tipy Neodpojujte přímo napájení NVR, abyste si vynutili vypnutí; jinak může dojít k poškození pevného disku, ztrátě videí nebo dokonce k poškození NVR. Aktivace zařízení 8 až 32 znakůZadejte znovu přihlašovací hesloPouze pro resetování heslaUživatelské jménoHesloPotvrdit hesloEmailová adresaAktivovat admin VypnutíVzor pro odemknutí Síť CloudNakreslete vzor pro odemknutíZnovu nakreslitNepoužívat vzor pro odemčení

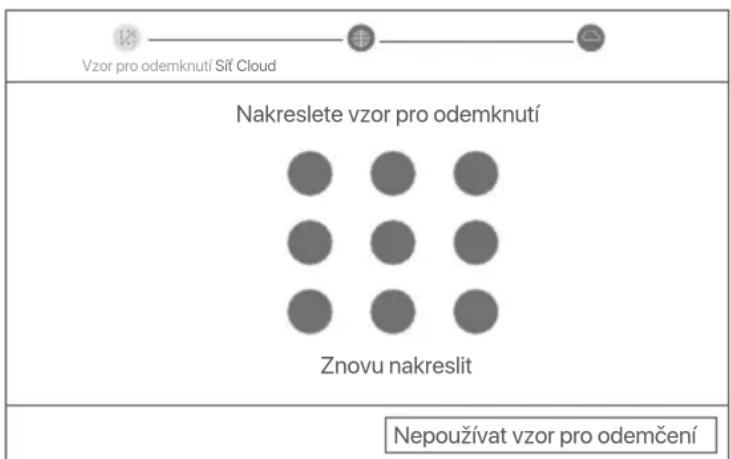

Pokud chcete k odemknutí webového uživatelského rozhraní použít vzor, nakreslete vzor odemknutí. V opačném případě klikněte na možnost Nepoužívat vzor pro odemčení a přejděte ke kroku ➌.- 117 - PřipojenoStav připojení Automatické přidání LAN kamer IP Adresa Maska podsítě Výchozí brána Vzor pro odemknutí Síť Cloud Předchozí %BMš¬ DHCP PředchozíDalšíVzor pro odemknutí Síť Kamera CloudOnline kamera No. Kanál Název kanáluIP Address Model Stav S/N Protokol Port OperaceIP Adresa Model Stav S/N Protokol PortOperacePřidaná kamera 1 192.168.1.101 IC6 Online ONVIF 6688

PřidatVymazatManuálníPrázdné Pokud byla kamera, kterou chcete přidat, připojena k přepínači nebo routeru, který je připojen k portu LAN NVR, ujistěte se, že IP adresa kamery a NVR jsou ve stejném segmentu sítě. Pokud NVR podporuje porty PoE a kamera, kterou chcete přidat, byla připojena k portu PoE na NVR, ujistěte se, že je povolena funkce DHCP kamery. Pokud je kamera, kterou chcete přidat, aktivována a uživatelské jméno a heslo se liší od uživatelského jména a hesla NVR, klikněte na (%s) , zadejte příslušné informace a klikněte na tlačítko Přidat.

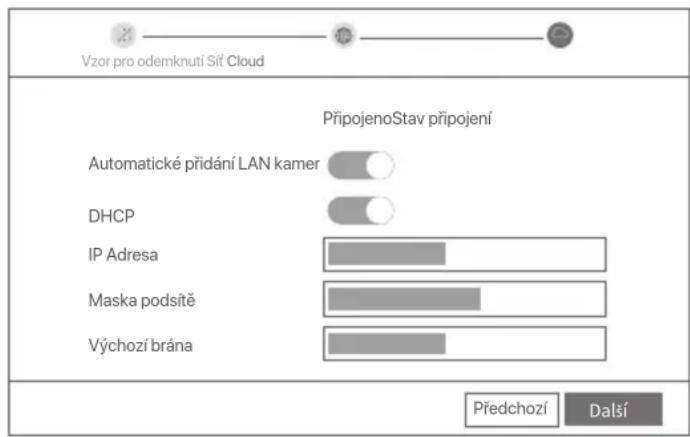

Tipy Zkontrolujte, zda je stav připojení Připojeno, a podle potřeby povolte nebo zakažte funkci Automatické přidání LAN kamer. - Pokud chcete automaticky přidat kamery na straně LAN NVR, klikněte na tlačítko Další. Přejděte na krok ➎. - Pokud chcete kamery na straně LAN NVR přidávat ručně, můžete funkci Automatické přidání LAN kamer vypnout a kliknout na tlačítko Další. Ujistěte se, že připojení portu LAN vašeho NVR je normální. Ujistěte se, že je povolena funkce serveru DHCP routeru, ke kterému je NVR připojen.

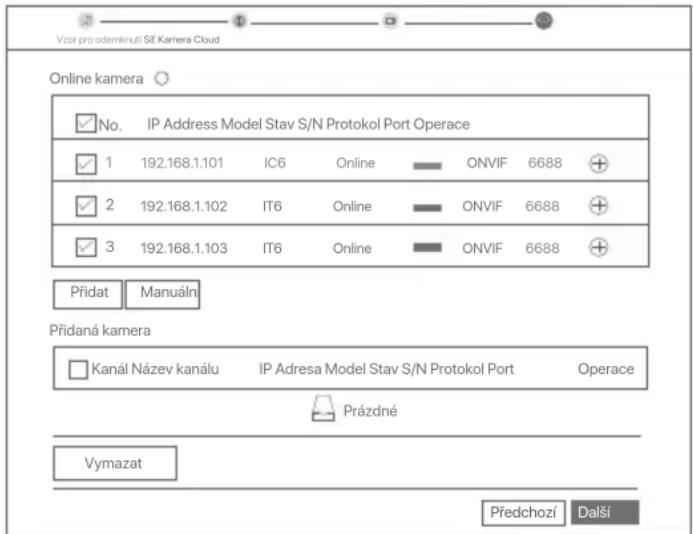

Přidání kamery. Vyberte kameru, kterou chcete přidat do seznamu Online Kamera, a klikněte na tlačítko Přidat. Když se kamery objeví v seznamu Přidaná kamera a jejich stav je Online, klikněte na tlačítko Další. Tipy

Pokud je stav připojení Odpojeno, zkuste následující řešení:

Tipy Dokončeno. Můžete zobrazit náhled videa v reálném čase, přehrávat nahrávky, spravovat monitorovací zařízení atd. Ujistěte se, že stav cloudu je Online a klikněte OK.

Pokud je stav cloudu Offline, ujistěte se, že router, ke kterému je NVR připojen, má přístup k internetu, a že funkce filtru je zakázána. NVR můžete také spravovat prostřednictvím aplikace TDSEE. Podrobnosti viz Správa aplikací v této příručce.Spusťte aplikaci TDSEE a postupujte podle pokynů k dokončení registrace uživatele. Přejděte na Domovskou stránku a potom klepněte na Přidat zařízení nebo na v pravém horním rohu domovské stránky.

Pokud není NVR aktivován, můžete jej aktivovat prostřednictvím webového uživatelského rozhraní. Po dokončení aktivace se musíte přihlásit znovu. Aktivovat

Připojte počítač k přepínači nebo směrovači, který je připojen k NVR. Nastavte IP adresu počítače na nepoužívanou adresu patřící do stejného segmentu sítě jako IP adresa NVR, ale odlišnou od IP adresy NVR. Výchozí přihlašovací IP adresa NVR je 192.168.1.254, nastavte IP adresu počítače na 192.168.1.X (X označuje číslo 2 až 253 a není používáné jinými zařízeními). Správa webu Tyto řady NVR lze spravovat pomocí webového uživatelského rozhraní. Správa aplikací Tipy Poté, co je povolena cloudová služba NVR a stav cloudu je online, můžete NVR přidat a spravovat prostřednictvím aplikace TDSEE.

Chcete-li zajistit, aby přihlašovací heslo NVR bylo možné resetovat prostřednictvím aplikace TDSEE, zaregistrujte se při aktivaci NVR pomocí vyhrazené e-mailové adresy.

Naskenujte QR kód na štítku ve spodní části NVR nebo na stránce Cloudová Služba. Poté postupujte podle pokynů v aplikaci. Po přidání NVR můžete vzdáleně zobrazit náhled videa v reálném čase, přehrávat nahrávky a kontrolovat poplašné zprávy prostřednictvím aplikace TDSEE. 23L²E /FCP Stáhněte si aplikaci TDSEE. Po úspěšném připojení mobilního telefonu k internetu stáhněte a nainstalujte aplikaci TDSEE na váš mobilní telefon. A to buď naskenováním QR kódu nebo nalezením aplikace TDSEE v obchodě Google Play nebo App Store. Ujistěte se, že NVR je zapnutý a pracuje správně.- 119 - General Přihlášení k webovému uživatelskému rozhraní Tipy NVR podporuje přihlašování HTTPS. Když vstoupíte na jeho stránku pro správu, prohlížeč vás může upozornit, že webová adresa není zabezpečená, prostě ji ignorujte a pokračujte. Aktivace zařízení 8 až 32 znakůZadejte znovu přihlašovací hesloPouze pro resetování hesla Uživatelské jméno Heslo Potvrdit heslo Emailová adresa Aktivovat admin Čeština

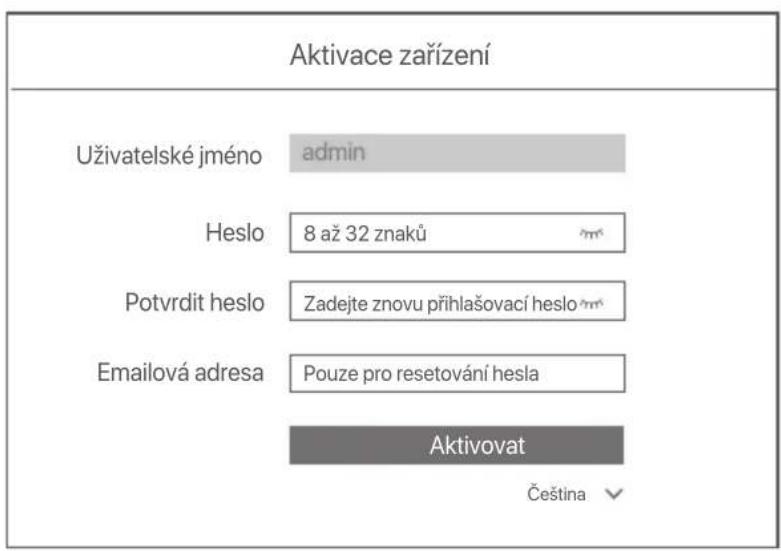

Spusťte prohlížeč a do adresního řádku zadejte IP adresu 192.168.1.254 NVR. Nastavte Heslo, zadejte svou Emailová adresa a klikněte na tlačítko Aktivovat. Nastavení dokončeno. Můžete vstoupit do webového uživatelského rozhraní NVR a zobrazit náhled videa v reálném čase nebo nakonfigurovat NVR podle potřeby. Funkce DHCP NVR je povolena. Pokud je v síti DHCP server, IP adresa NVR se může změnit. Podívejte se prosím na skutečnou IP adresu přidělenou NVR serverem DHCP. Pro ovládání viz kroky ➊ až ➌ v části Aktivace.- 120 - Odpovědi na časté dotazy Q1. Co mám dělat, když na NVR nejsou žádná přehrávaná videa? A1. - Ujistěte se, že pevný disk pracuje správně. Přejděte do nabídky Konfigurace > Úložiště > Pevný disk:

• Pokud pevný disk není detekován, nejprve vypněte NVR, znovu nainstalujte pevný disk a spusťte NVR.

• Pokud pevný disk není v normálu, nejprve vypněte NVR, znovu nainstalujte pevný disk a spusťte NVR. Pokud problém přetrvává, naformátujte pevný disk.

• Pokud se formátování nezdaří, nejprve vypněte NVR, vyměňte pevný disk a spusťte NVR. - Ujistěte se, že plán nahrávání je správný. Přejděte do nabídky Konfigurace > Úložiště > Časový plán a ujistěte se, že:

• Je povolený časový plán nahrávání kanálu.

• Doba nahrávání a typ nahrávání byly správně nastaveny. Pokud ne, nastavte a uložte je podle potřeby. Q2. Co mám dělat, když aplikace TDSEE nepřidá NVR? A2. Přejděte do nabídky Konfigurace > Síť > Cloudová služba NVR a ujistěte se, že je povolena funkce cloudové služby. - Pokud je Stav cloudu on-line, tak se ujistěte, že je mobilní telefon (s nainstalovanou aplikací) připojený k internetu. - Pokud je Stav cloudu off-line, vyzkoušejte následující řešení:

• Přejděte do nabídky Konfigurace > Síť > Internet a ujistěte se, že jsou parametry internetu správné.

• Ujistěte se, že port LAN zařízení NVR je správně připojený k rovnocenné straně (spínač nebo router).

• Ujistěte se, že je router připojený k internetu a funkce filtru je zakázána (například filtr MAC a černá listina).

• Ujistěte se, že je povolena funkce serveru DHCP routeru. Q3. Co mám dělat, když na kanálu NVR není zobrazený žádný obraz? A3. Přejděte do nabídky Konfigurace > Kanál > Kamera grafického uživatelského rozhraní NVR, vyhledejte položku Přidaná kamera a zkontrolujte stav kamery kanálu. - Pokud je stav kamery kanálu on-line, přejděte do nabídky Konfigurace > Kanál > Obraz a ujistěte se, že hodnoty Jas a Kontrast pod položkou Parametry obrazu nejsou zároveň 0. - Pokud je stav kamery kanálu chyba, umístěte kurzor myši nad , abyste zkontrolovali důvod výjimky a vyzkoušejte následující řešení:

• Pokud je důvodem výjimky nesprávné uživatelské jméno nebo heslo, klikněte na a znovu zadejte přihlašovací uživatelské jméno a heslo.

• Pokud je důvod výjimky odpojeno, ujistěte se, že připojení mezi NVR a kamerou je normální a ethernetový kabel není uvolněný.

• Vymažte nebo resetujte kameru a znovu ji přidejte.

• Vypněte kameru a restartujte ji. Q4. Co mám dělat, když NVR nemůže najít kameru? A4: Pokud NVR podporuje port typu PoE a kamera byla připojena k portu PoE zařízení NVR, vyzkoušejte následující řešení: - Připojte počítač a kameru ke stejné síti a povolte funkci DHCP kamery (pomocí nástroje pro správu klientů, jako je správce zařízení ONVIF nebo webové uživatelské rozhraní kamery pro konfiguraci). - Pokud kamera patří třetí straně, ujistěte se, že kamera podporuje ONVIF a funkce ONVIF je povolená a do seznamu uživatelů byl přidán správce se správcem uživatelského jména. Pokud kamera byla připojena ke straně LAN zařízení NVR, vyzkoušejte tato řešení: - Ujistěte se, že kamera pracuje správně, a kamera je správně připojená ke spínači nebo routeru, který je připojený k zařízení NVR, a ethernetový kabel je napnutý. - Ujistěte se, že IP adresa kamery je v tomtéž síťovém segmentu jako IP adresa LANU zařízení NVR (prostřednictvím nástroje pro správu klientů, jako je správce zařízení ONVIF nebo webové uživatelské rozhraní kamery pro konfiguraci). - Pokud kamera patří třetí straně, ujistěte se, že kamera podporuje ONVIF a funkce ONVIF je povolená a do seznamu uživatelů byl přidán správce se správcem uživatelského jména. Pokud problém přetrvává, obraťte se na technickou podporu Tenda.- 121 - Deutsch Lieferumfang Erscheinung 1 x NVR1 x Netzteil1 x Maus1 x Installationspaket (Schraube: Gewindedurchmesser: 3,5 mm, Länge: 5 mm; Kopfdurchmesser: 6,5 mm)1 x Schnellstartanleitung LED-Anzeige Zu diesen NVR-Serien gehören NVRs mit Kunststoffgehäuse und NVRs mit Metallgehäuse.POWER LED-Anzeige Einzelne LED-Anzeige (Beispiel: N3L-8H)Mehrere LED-Anzeigen (Beispiel: N3104-4P) PWR NET HDD LED-Anzeige Beschreibung POWER Einfarbig blau: Initialisierung. Grün leuchtend: NVR-Aufzeichnung. Blinkt grün: NVR funktioniert einwandfrei, zeichnet aber nicht auf. Einfarbig rot: NVR fehlerhaft (LAN-Port getrennt, oder Festplatte defekt). LED-Anzeige Beschreibung PWR NET HDD Leuchtet: Eingeschaltet. Aus: Falsch eingeschaltet. Leuchtet: LAN-Port angeschlossen. Aus: LAN-Port getrennt. Leuchtet: Festplatte funktioniert einwandfrei. Blinkt: Festplatte fehlerhaft (z. B. Festplatte nicht formatiert). Aus: Keine Festplatte erkannt.-122 - Bodenplatte HDD-Schraubenloch Löcher zur Wandmontage Löcher zur Wandmontage HDD-Schraubenloch TippsWandmontagelöcher: Dienen zur Befestigung des Geräts an der Wand.Wandmontagematerialien werden selbst hergestellt. Empfohlene Spezifikationen der Kunststoffschrauben und Dübel:Schraube: Gewindedurchmesser: 3 mm, Länge: 14 mm; Kopfdurchmesser: 5.2 mmKunststoffanker: Innendurchmesser: 6,0 mm; Länge: 26,4 mm NVR mit Kunststoffgehäuse (Beispiel: N3L-8H) NVR mit Metallgehäuse (Beispiel: N3104-4P) Rückwand Stromanschluss Erdungsklemme HDMI-Port 10/100 Mbit/s LAN-Port VGA-Port PoE NVR (Example: N3104-4P) USB 2.0-Anschluss.
