KÄYTTÖOHJE N6P4H Tenda

NVR×1
Virtalahde x 1
·Hiiri×1
Asennuspaketti x1

(Ruuvi: kierteen halkaisija: 3,5 mm, pituus: 5 mm; paan halkaisija: 6,5 mm)

• Pika-asennusopas x 1

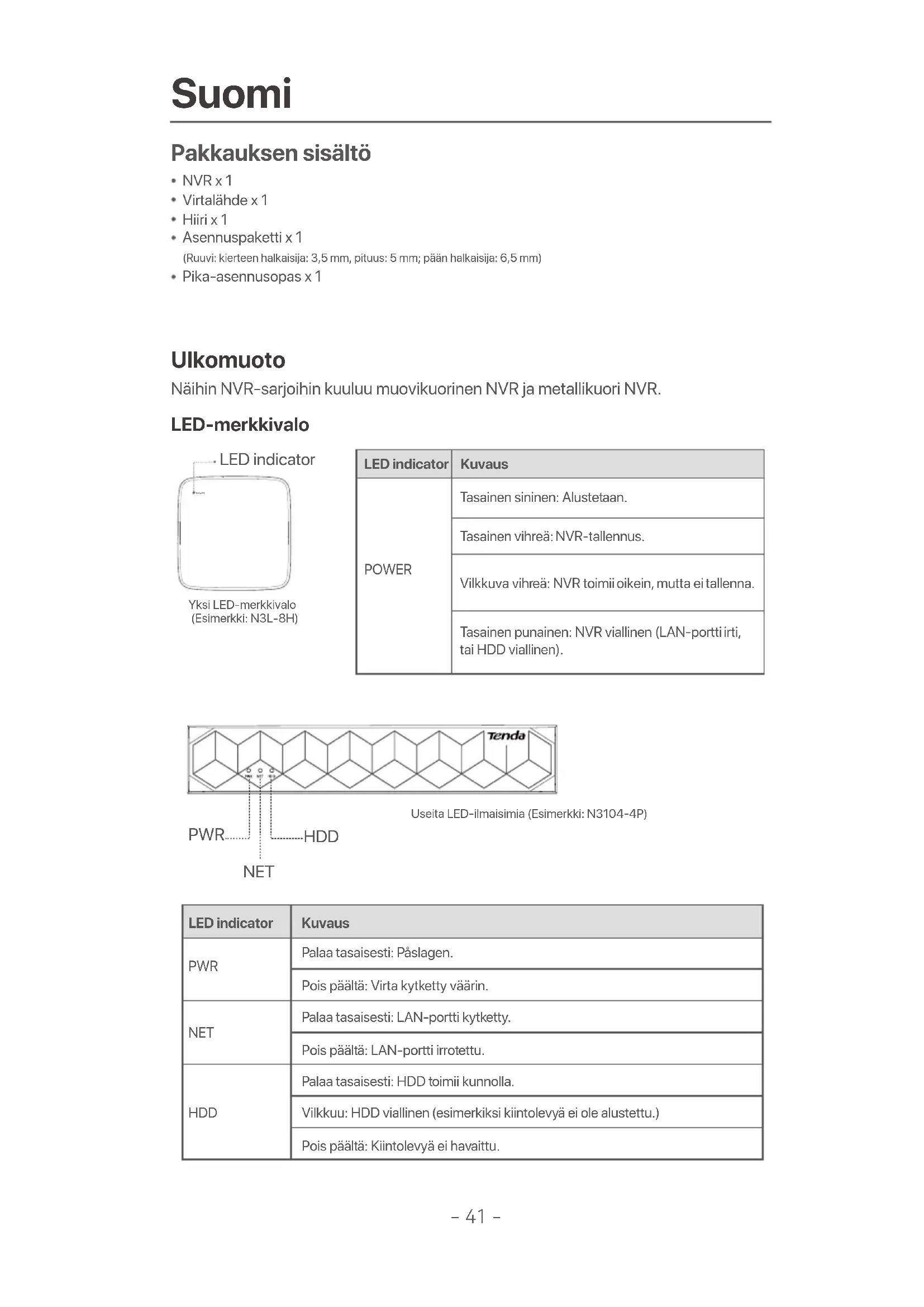

Ulkumuoto

Näihin NVR-sarjoihin kuuluu muovikuorinen NVR ja metallikuori NVR.

LED-merkkivalo

Yksi LED-merkkivalo
(Esimerkki: N3L-8H)

LED indicator	Kuvaus
POWER	Tasainen sininen: Alustetaan.
	Tasainen vihrea: NVR-tallennus.
	Vilkkuva vihrea: NVR toimii oikein, mutta ei tallenna.
	Tasainen punainen: NVR viallinen (LAN-porttiirty, tai HDD viallinen).

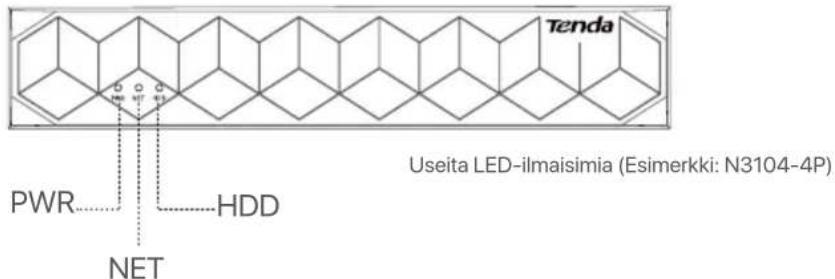

LED indicator	Kuvaus
PWR	Palaa tasaisesti: Påslagen.
	Pois pääälä: Virta kytkettyväärin.
NET	Palaa tasaisesti: LAN-portti kytketty.
	Pois pääälä: LAN-portti irrotetty.
HDD	Palaa tasaisesti: HDD toimii kunnolla.
	Vilkkuu: HDD viallinen (esimerkiksi kiintolevyä ei ole alustetty.)
	Pois pääälä: Kiintolevyä ei havaittu.

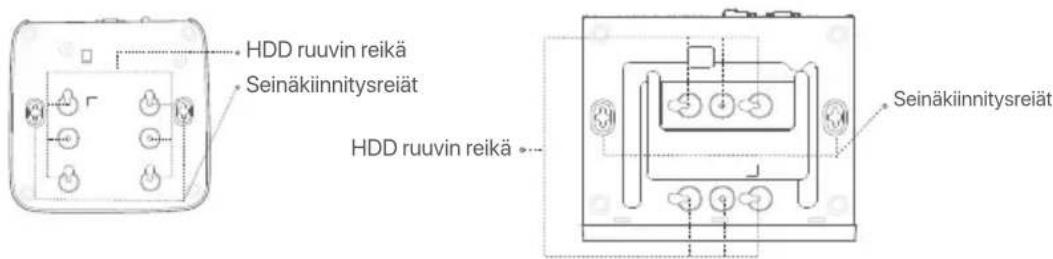

Alapaneeli

Vinkkejä

Seinäkiinnitsrei: Käytetäan laitteen kiinnittämisen seinaa.

Seinakiinnitysmateriaalit valmistetaan itse. Muoviruuvien ja ankkurien suositetlut tiedot:

Ruuvi: kierteen halkaisija: 3 mm, pituus: 14 mm; paan halkaisija: 5.2 mm

Muoviankkuri: sisahalkaisija: 6,0 mm; pituus: 26,4 mm

Muovikuoren NVR (esimerkki: N3L-8H) Metallikuoren NVR (esimerkki: N3104-4P)

Takapanesti

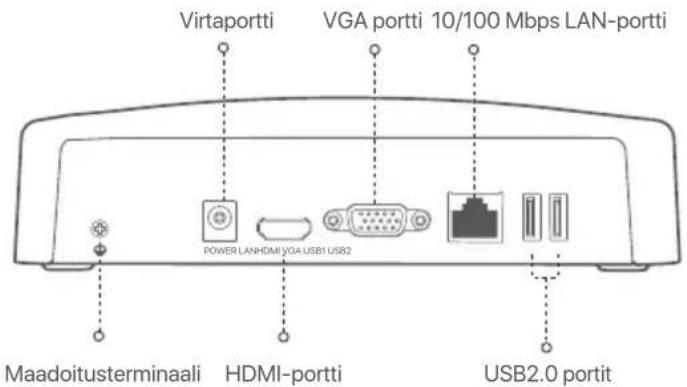

Tavallinen NVR (Esimerkki: N3L-8H)

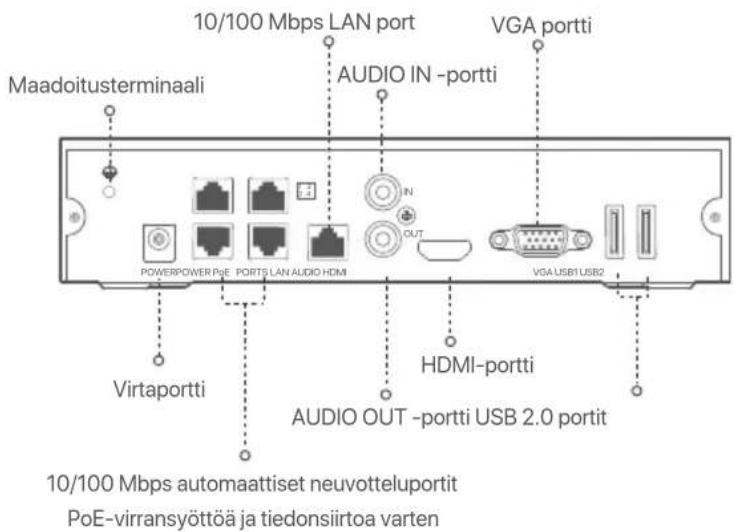

PoENVR (Esimerkki: N3104-4P)

	KuvausPortti
	Maadoitusterminaali Yhdistä NVR:n maadoitusliitin maahan tai rakennuksen maadoitusliittimeen maadoituskaapelilla, jotta staattinen sähkö tai salama ei vahingoita NVR:ää.
POWER	Virtaportti. Käytä mukana toimitettua virtalähdettä kytkeäksesi NVR:n päälle.
PoE PORTS	Nopea Ethernet-portti, joka tukee IEEE 802.3af/at PoE -virtalähdettä. Käytetään kameroiden yhdistämisen. -Vinkkejä - Suositelu Ethernet-kaapeli: CAT 5 tai parempi. - Virtalähteen etäisyss: · Normaali tila (oletus): Jopa 100 m · Pitkän Kantaman tila: Jopa 250 m
LAN	Nopea Ethernet LAN -portti. Käytetään yhdistämään laitteisiin, kuten reititttimeen ja kytkimeen.
AUDIO IN	Audiotuloportti. Käytetään yhdistämään audiotulolaitteisiin, kuten mikrofoneihin.
AUDIO OUT	Audiolähtöportti. Käytetään audiolähtölaitteiden, kuten aktivikaiuttimien, liittämseen.
HDMI	HDMI-portti. Liitä näytösi tai televisioni tähän porttiin HDMI-kaapelilla änen ja videoon ulostuloa varten.
VGA	VGA portti. Liitä näytösi tähän porttiin VGA-kaapelilla videolähtöä varten.
USB	USB 2.0 portit Käytetään liittämään sellaisia laitteita kuten hiri ja USB-tallennuslaite.

I Asenna kiintolevy

NVR:n ulkonakö voi vaihdella mallien mukaan. Seuraavat tiedot ovat vain viitteellisia. Asenna ostamaasi mallia vastaava kiintolevy.

Tämä tuote ei sisällä kiintolevyä, ja valvontaan tarkoitettu kiintolevy on suositeltavaa. Saatat tarvita ruuviviltaa asennuksen aikana. Ole hyvä ja valmista se itse.

Vinkkejä

Kun asennat tai vaihdat kiintolevyä, katkaise NVR:n virransyöttö, muuten kiintolevyä ei havaita tai se saattaa jopa vauroitua.

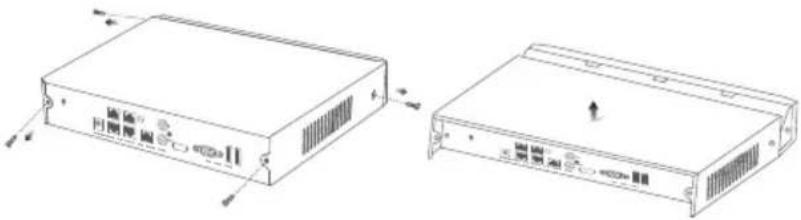

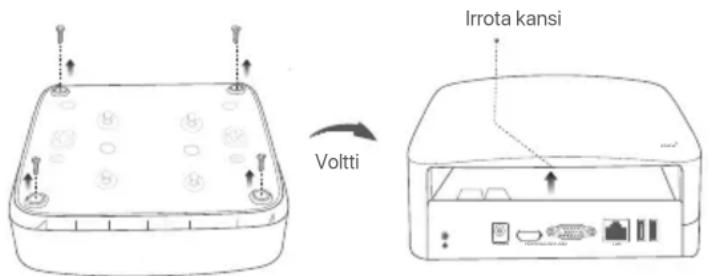

1Irrota ruuvit ruuvitaltalla ja poista sitten NVR:n kansi. Varaa ruuvit myohempaa kaytttoa varten.

Muovikuoren NVR (esimerkki: N3L-8H)

Metallikuoren NVR (esimerkki: N3104-4P)

2 Irrota 2 ruuvia NVR-asennuspaketista ja ruuva ne kahteen ruuinreikään, jotka ovat lahinnä SATA-liitintä. Varaa noin 2 mm ruuvin paän ja kiintolevyn valiin myohempää asennusta varten.

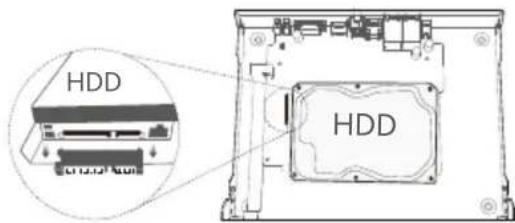

Kohdista kiintolevyn SATA-liitn NVR:n emolevyn SATA-paikkaan ja työnnä sitten kiintolevy paikkaan, kunnes se on tiukasti kiinni.

Muovikuoren NVR (esimerkki: N3L-8H)

Metallikuoren NVR (esimerkki: N3104-4P)

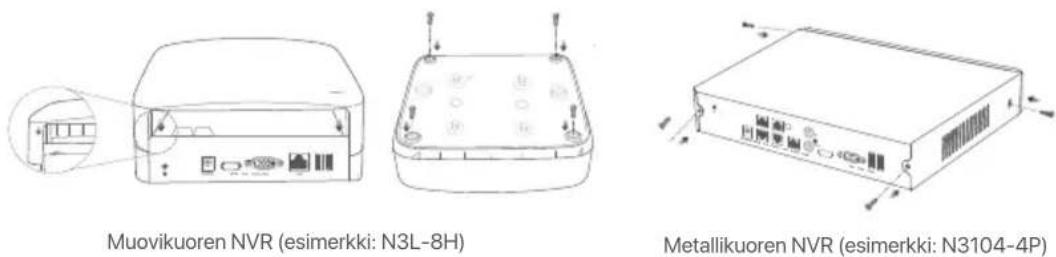

4 Poista Ioput ruuvit NVR-asennuspaketista ja kiinnitä kiintolevy ruuvaamalla ne kiintolevyn ruuvinreikiin.

Muovikuoren NVR (esimerkki: N3L-8H)

Metallikuoren NVR (esimerkki: N3104-4P)

5 Asenna kansi aiemmin irrotetuilla ruuveilla.

II Liitä laite

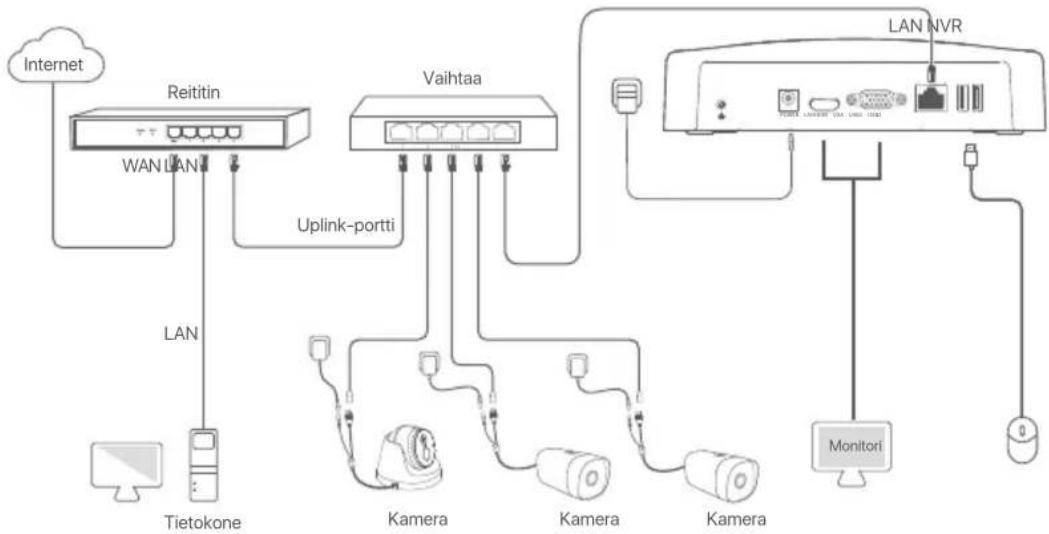

Tavallinen NVR-topologia (Esimerkki: N3L-8H)

PoE NVR -topologia (Esimerkki: N3104-4P)

III Peruskokoonpano

Paikallinen hallinto

Aloitus

Vinkkejä

Käytä mukana toimitettua virtalähdettä kytkeäksesi NVR:n pääle. NVR ei ehkä toimi normalisti tai se voj jopa vaurioitua epänormaalin virtalähteen vuksi.

Kytke mukana toimitetu virtalähde NVR:n virtaporttiin ja kytke virtalähde pistorasiaan käynistääksesi NVR.

Sammuttaa

Huomautus

Alä katkaise suoraan NVR:n viransyöttöä pakottaaksesi sammutuksen. Muuten kiintolevy voi vaurioitua, videoita voi kadota tai jopa NVR voi vauroitua.

Kun olet liittänyt hiiren ja nayton NVR:ään, suorita seuraavat asetukset NVR:n verkkokäyttolittymässä (poistu koko nayton käytöllittymäst):

Napsauta oikeassa yläkulmassa, napsauta Sammuta (Shutdown) ja napsauta sitten OK. Kun Laite on sammutettu. Katkaise virta näkyy (The Device is Shut Down. Please Cut Off the Power) näytöllä, irrota NVR:n virtalähde.

Quick setup

Kun olet liittänyt hiiren ja nayton NVR:än, voit suorittaa nopean asennuksen.

NVR:n verkkokaytoliittymä voi vaihdella malleittain. Varsinainen web-käytölliittymä vallitsee. N3L-8H on otetu esimerkina tassä.

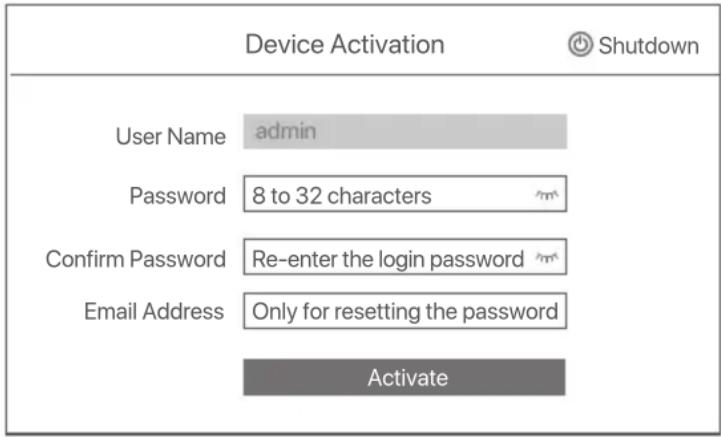

Aseta Salasana (Password), kirjoita syötä sinun Sähköpostiosoite (Email Address) ja napsauta sitten Aktivoi (Activate).

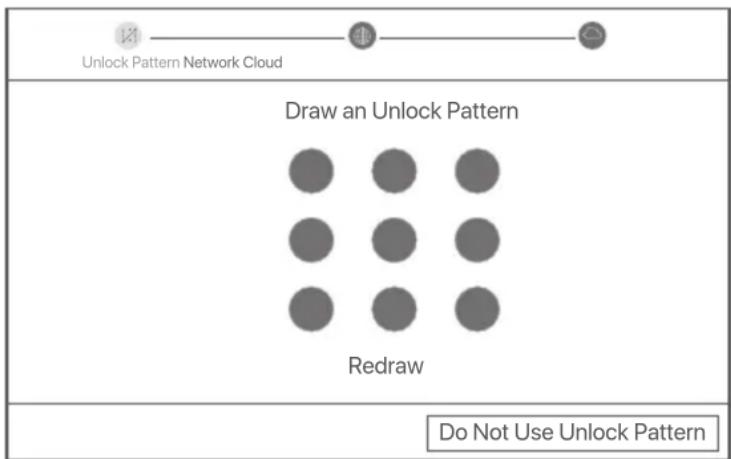

Jos haluat käyttaa kuviota verkkokäyttolittymän lukituksen avaamiseen, piirä lukituksen avauskuvio. Muussa tapauksessa napsauta Älä käytä lukituksen avauskuviota(Do Not Use Unlock Pattern) ja siiry vaiheeseen

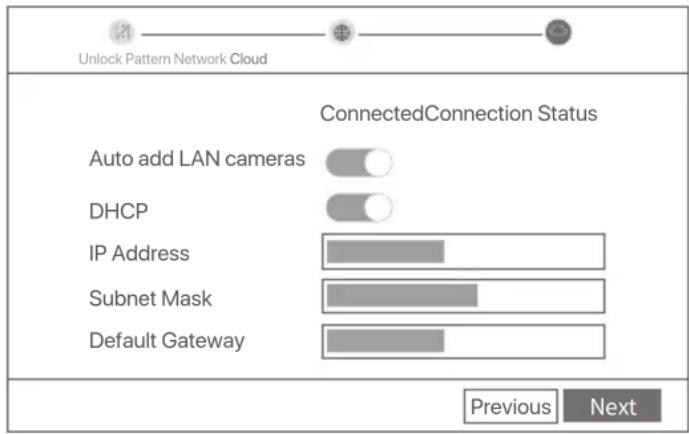

^© Varmista, etta yhteyden tila on Connected (Yhdistetty), ja ota käyttoen tai poista käytösta Auto add LAN cameras (Lisää LAN-kameroita automaattisesti) -toiminto tarpeen mukaan.

• Jos haluat lisätä kameroita automaattisesti NVR:n LAN-puolle, napsauta Seuraava (Next). Siirry vaiheeseen ⑤.
• Jos haluat lisätä kameroita manuaalisesti NVR:n LAN-puolelle, voit poistaa Auto add LAN cameras Lisää (LAN-kameroita automaattisesti)-toiminnon käytösta ja napsauttaa Next (Seuraava).

Jos yhteyden tila on Disconnected (Yhteys katkaistu), cokeile seuraavia ratkaisuja:
Varmista, etta N:NVR LAN-portti on kytketty oikein.
Varmista,etta sen reittitten DHCP-palvelintoiminto, johon NVR on kytketty, on kaytossa.

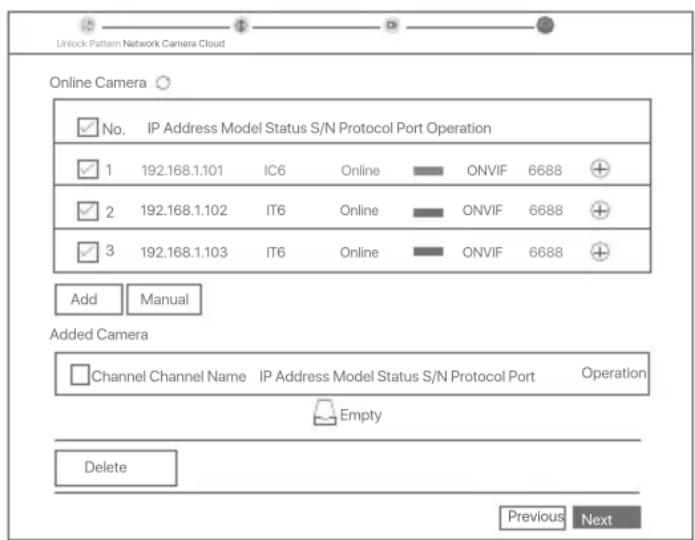

Lisaa kamera.

Valitse Online Camera (Verkkokamera)-luettelosta camera,jonka haluat lisää, ja napsauta Add (Lisätä). Kun kamera nagyy Added Camera (Lisätty camera)-luettelossa ja tila on Online (Verkossa), napsauta Next (Seuraava).

• Jos lisattävä Kamera on kytketty kytkimeen tai reitttimeen, joka on kytketty N:NVR LAN-porttiin, Varmista, että kameran ja N:NVR IP-osoite ovat samassa verkkosegmentissä.
• Jos NVR tukee PoE-portteja ja lisattä Kamera on yhdistetty N:NVR PoE-porttiin, Varmista, etta kameran DHCP-toiminto on käytössä.
• Jos kamera,jonka haluat lisata, on aktivoitu ja kayttajani imi ja salasana poikkevat NVR:n vastaavista, napsauta , syotarvittavat tiedot ja napsauta Add (Lisaa).

Varmista, etta pilvitila on Online ja napsauta OK.

• Jos pilvitila on Offline, Varmista, etta reititin, johon NVR on yhdistetty, voi kayttta Internetia ja suodatintoiminto on poistetu kaytosta.
• Voit myos hallita NVR:aaa TDSEE-sovelluksen kautta. Katso lisatieta ja tän oppaan kohdasta Sovellusten hallinta

Valmis.

Voit esikatsella reaaliaikaisia videoita, toistaa tallenteita ja hallita valvontalaitteita.

Sovellusten hallinta

Kun NVR:n pilvipalvelu on otettu käytöön ja pilvitila on online-tilassa, voit lisätä ja hallita NVR:äa TDSEE-sovelluksen kautta.

Lataa TDSEE-sovellus.

Kun älypuhelin on yhdistetty Internetin onnistuneesti, lataa ja asenna TDSEE-sovellus matkapuhelimeesi skannaamalla QR-koodi tai etsimällä TDSEE Google Playsta tai App Storesta.

GET IT ON

Google Play

Tai

Download on the

App Store

QR koodi

Varmista,etta NVR on pällä ja toimii oikein.
Suorita TDSEE-sovellus ja suorita käytäjan reckisteröinti loppuun noudattamalla ohjeita. Siirry kotisivulle ja napauta sitten Lisää laite tai kotisivun oikeassa yläkulmassa.

Vinkkejä

Varmistaaksesi, etta NVR:n kirjautumissalana voidaan nollata TDSEE-sovelluksen kautta,rekisterozykayttamalla sahkopostiosoitetta, jota kaytit NVR:n aktivoimiseen.

Skannaa QR-koodi NVR:n alareunassa olevasta tarrasta tai skannaa QR-koodi Cloud Service -sivulla ja seuraa sitten sovelluksen ohjeita.

Kun olet lisannyt NVR:n, voit etakatsella reaaliaikaisia videoita, toistaa tallenteita ja tarkistaa halytysviesit TDSEE-sovelluksen kautta.

Web-hallinta

Naita NVR-sarjoja voidaan hallita verkkokaytllittymassä.

Aktivointi

Jos NVR ei ole aktivoitu, voit aktivoida sen verkkokaytoliittymän kautta. Kun aktivointi on valmis, sinun on kirjauduttava sisään uudelleen.

Liitä tietokone kytkimeen tai reittittimeen, joka on kytketty NVR:ään.

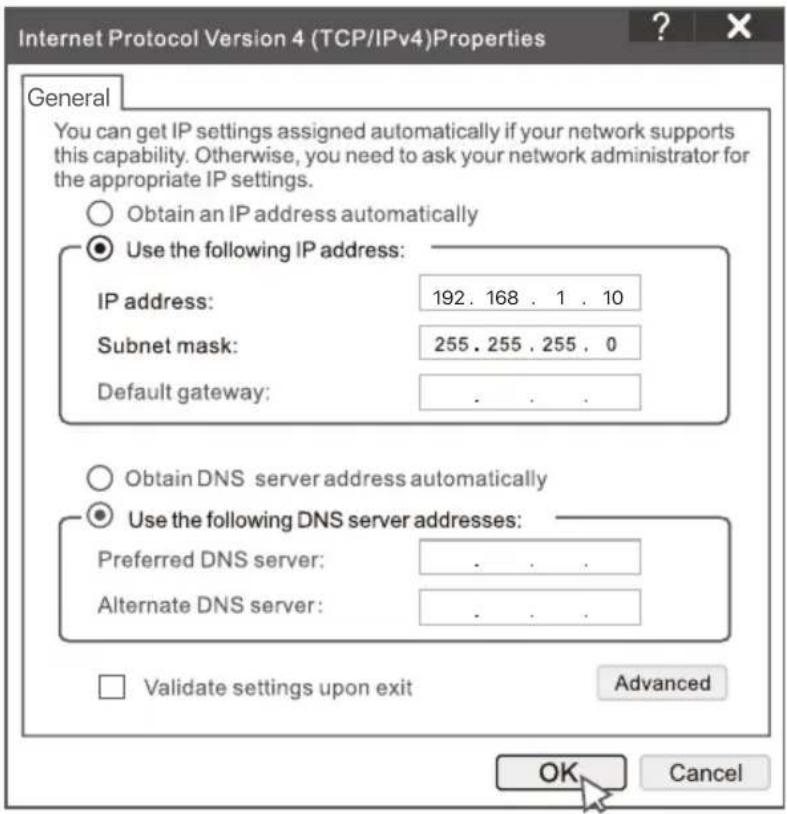

Aseta tietokoneen IP-osoite käytämattömäksi, joka kuuluu samaan verkkosegmenttiin kuin NVR:n oletus-IP-osoite, mutta joka on eri kuin NVR:n IP-osoite.

NVR:n oletusarvainen kirjautumis-IP-osoite on 192.168.1.254. Aseta tietokoneen IP-osoitteeksi 192.168.1.X (X tarkoittaa 2-253, eikä se ole muiden laitteiden käytössä).

Käynnistä selain ja kirjoita osoiteriville NVR:n oletus-IP-osoite 192.168.1.254 Aseta Password (Salasana), kirjoita Email Address (Sähköpostisoitteesi) ja napsauta Aktivoi (Activate).

Vinkkejja

NVR tukee HTTPS-kirjautumista. Kun kayt ait sen verkkokaytoliittymä, selain saattaa ilmoittaa, etta verkko-osoite ei ole suojattu. Ohita se ja jatka.

Tehty. Voit palata NVR:n verkkokaytoliittymaan esikatsellaksesi reaaliaikaisia videoita tai märittäksisi NVR:n tarpeen mukaan.

NVR:n DHCP-toiminto on kaytossä. Jos verkossa on DHCP-palvelin, NVR:n IP-osoite voidaan muuttaa.

Katso todellinen IP-osoite, Jonka DHCP-palvelin on märittänyt NVR:lle.

Kirjaudusisaanverkkokaytollittymaan

Katso vaiheet 1-3 kohdassa Aktivoi toimiaksesi.

FAQ

Q1. Mitä minun pitäisi tehdä, jos NVR:ssä ei ole toistovideoita?

A1.

-Varmista,ettkiintolevy toimii oikein.

Siirry kohtaan Configuration (Asetukset) > Storage (Tallennus) > HDD:

• Jos kiintolevyä ei havaita, sommuta ensin NVR, asenna kiintolevy uudelleen ja käynistä NVR.
• Jos kiintolevy on epänonmaali, sammuta ensin NVR, asenna kiintolevy uudelleen ja käynnistä NVR. Jos ongelma jatkuu, alusta kiintolevy.

• Jos alustus epaonnistuu, sommuta ensin NVR, vaihda kiintolevy ja kaynnista NVR.

• Varmista, etta tallennussuunniltema on oikea.

Siiry kohtaan Configuration (Asetukset) > Storage (Tallennus) > Schedule (Aikataulu) ja varmista, etta:

• Kanavan tallennusaikataulu on käytössä.
• Tallennusaika ja tallennustyyppi on asetetu oikein. Jos ei, aseta ja tallenna ne tarpeen mukaan.

Q2. Mitä minun pitäisi tehdä,Jos TDSEE-sovellus ei pysty lisäämän NVR:ä?

A2. Siirry NVR:n kohtaan Configuration (Märritys) > Network (Verkko) > Cloud Service (Pilvipalvelu) varmistaaksesi, etta pilvipalvelutoiminto on käytössä.

• Jos Cloud Status on Online, Varmista, etta matkapuhein (jossa sovellus on asennetu) on yhdistetty Internetiin.

• Jos Cloud Status on Offline-tilassa, cokeile seuraavia ratkaisuja:

• Siirry kohtaan Configuration (Määritys) > Network (Verkko) > Internet varmistaaksesi, etta Internet-parametrien määritys on oikea.

• Varmista, etta NVR:n LAN-portti on kytketty oikein vertaispuolelle (kytkin tai reititin).
• Varmista, atta reititin on yhdistetty Internetiin ja atta suodatintoiminto on poistetu käytostä (kuten MAC-suodatin ja musta lista).
  Varmista,ettareritittimenDHCP-palvelintoimintoonkaytossa.

Q3. Mitä minun pitäisi tehdä,Jos NVR-kanavalla ei ole kuvaa?

A3. Siirry NVR:n graifesssa kaytollittymass kohtaan Configuration (Märritys) > Channel (Kanava) > Camera (Kamera), etsi Lisatty camera ja tarkista kanavan kameran tila.

• Jos kanavan kameran tila on Online, siirry kohtaan Configuration (Määritys) > Channel (Kanava) > Image (Kuva) ja varmista, etta Image Parameters (Kuvan parametrit) -kohdan Brightness and Contrast (Kirkkaus ja kontrasti) eivät ole molemmat 0.

• Jos kanavan kameran tila on Error (Virheellinen), vie hiiri kohdan pääille tarkistaaksesi poikkeuksen syyn ja kokeile seuraavia ratkaisuja:

• Jos poikkeuksen syy on Väärä käytäjänimi tai salasana, napsauta ja anna sisäänkirjautumisimi ja salasana uudelleen.

• Jos poikkeuksen syy on Disconnected (Katkaistu), varmista, etta NVR:n ja kameran valinen yhteys on normala li jettä Ethernet-kaapeli ei ole lösällä.
• Poista tai nollaa kamera ja lisää se uudelleen.
• Sammuta kamera ja käynnistä se uudelleen.

Q4. Mitä minun pitäisi tehdä, jos NVR ei lóydä kameraa?

A4: Jos NVR tukee PoE-porttia ja kamera on yhdistetty NVR:n PoE-porttiin, cokeile seuraavia ratkaisuja:

• Yhdistä tietokone ja camera samaan verkkoon ja ota käytöön kameran DHCP-toiminto (asiakashallintatyökalun, kuten ONVIF-laitehallinnan tai kameran verkkokäytöllittymän avulla konfigurointia varten).
• Jos kamera on kolmannen osapuolen Kamera, Varmista, etta Kamera tukee ONVIF-tekniikkaa ja ONVIF on käytössä ja etta järestelmänvalvoja, Jonka käytäjätunnus on admin, on lisätty käytäjäluetteloon.

Jos kamera on kytketty NVR:n LAN-puolle, cokeile seuraavia ratkaisuja:

• Varmista, atta camera toimii oikein ja että camera on kytketty oikein kytkimeen tai reititttimeen, joka on kytketty NVR:ään, ja että Ethernet-kaapeli on tiukasti kiinni.
• Varmista,etta kameran IP-osoite on samassa verkkosegmentissa kuin NVR:n LAN-IP-osoite (asiakashallintatyokalun, kuten ONVIF-laitehallinnan tai kameran verkkokaytoliittymän avulla konfigurointia varten).
• Jos camera on kolmannen osapuolen camera, Varmista, atta Kamera tukee ONVIF-tekniikkaa ja ONVIF on käytössä ja.
  etta järestelmänvalvoja, Jonka käytäjätunnus on admin, on lisatty käytäjäluetelloon.

Jos ongelma jatkuu, ota yhteytä Tendan tekniseen tukeen.

lepakojuma sats

NVR×1
- 1 strāvas adapteri
- Pelex1
- Instalacijas pakotne x 1

(Skrüve: vitnes diametrs: 3,5 mm, garums: 5 mm; galvas diametrs: 6,5 mm)

Tekniset tiedot, kyyttooppaat ja lisatietoja loydattuotesivulta tai palvelusivulta osoitteessa

www.tendacn.com. Saatavilla on useita kielia. Naet tuotteen nimen ja mallin tuotteen etiketistä.
