MODE D'EMPLOI G 3650 OLYMPIA

Le mode d'emploi fait partie de celui-ci. Il contient des remarques importantes quant à la sécurité, à l'utilisation et à l'élimination de l'appareil. Familiarisez-vous avec toutes les instructions d'utilisation et de sécurité avant d'utiliser le produit. N'utilisez le produit que de la manière décrite et pour les domaines d'application indiqués. Remettez également tous les documents en cas de transmission du produit à des tiers.

nsignes de sécurité importantes

• Conservez le mode d'emploi pour une utilisation future.
• Avant d'utiliser l'appareil, posez-le sur une surface de travail plane et stable.
• Ne touchez en aucun cas la lame si vous déplacez ou rangez l'appareil.
• Servez-vous de l'appareil en utilisant toujours vos deux mains.
• Éloignez de l'appareil des parties de vêtement volantes, cravates, bijoux, cheveux longs ou autres objets non fixés.
• Retirez d'éventuels agrafes et/ou trombones du document avant de découper celui-ci.
• Ne pas graisser ni aiguiser la lame.
• N'utilisez pas l'appareil si la barre de pression n'est pas fixée.
• Si la lame est endommagée, ne pas utiliser votre appareil.
• Conservez votre appareil hors de portée des enfants.
• L'appareil est pas destiné à la coupe des ongles des doigts ou des pieds.

- Consignes de sécurité relatives à la manipulation des piles/accumulateurs

Avertissement ! Il existe un risque d'étouffement dû aux piles/accumulateurs.

• Tenez les enfants éloignés des piles/accumulateurs.
• En cas d'ingestion, consultez immédiatement un médecin.

Attention ! Il existe différents risques liés à la manipulation des piles/accumulateurs.

• N'essayez jamais de recharger des piles non rechargeables, ne court-circuitez pas les piles/accumulateurs et/ou n'ouvrez pas les piles/accumulateurs. Une surchauffe, un risque d'incendie ou un éclatement peuvent en être la conséquence.
• Une mauvaise manipulation des piles/accumulateurs peut être dangereuse pour votre santé et pour l'environnement. Les piles/accumulateurs peuvent contenir des métaux lourds toxiques et nocifs pour l'environnement (Cd = cadmium, Hg = mercure, Pb = plomb). C'est pourquoi l'élimination et le recyclage séparés des piles usagées sont indispensables pour l'environnement et la

santé. Les bornes de raccordement ne doivent pas être court-circuitées.

• Ne jetez jamais les piles/accumulateurs dans le feu ou dans l'eau.
• Ne soumettez pas les piles/accumulateurs à des contraintes mécaniques.
• Les piles/accumulateurs qui fuient peuvent endommager l'appareil. En cas de fuite de la/des pile(s), retirez-la(s) immédiatement de l'appareil afin d'éviter tout dommage. Soyez très prudent lorsque vous manipulez des piles/accumulateurs endommagés ou qui fuient et utilisez des gants de protection.
• Évitez tout contact avec la peau, les yeux et les mu-queuses. En cas de contact avec l'acide de la batterie, rincez immédiatement et abondamment les zones concernées à l'eau claire et consultez immédiatement un médecin. Évitez les conditions et les températures extrêmes qui peuvent affecter la/les batterie(s), par exemple sur des radiateurs ou en plein soleil.
• Utilisez uniquement le type de batterie/d'accumulateur indiqué.
• Des types de piles/accumulateurs différents ou des piles/accumulateurs neufs et usagés ne doivent pas être utilisés ensemble.
• Les piles/accumulateurs doivent être utilisés en respectant la polarité.
• Éteignez l'appareil et retirez les piles/accumulateurs si vous n'utilisez pas l'appareil pendant une période prolongée.
• Les piles/accumulateurs vides doivent être retirés de l'appareil et éliminés de manière sûre.
• Les piles/accumulateurs doivent être retirés avant la mise au rebut de l'appareil.
• Vous êtes légalement tenu de vous débarrasser des piles chez votre revendeur ou dans les points de collecte mis à disposition par l'organisme de recyclage compétent.

Important : L'écran LCD peut éventuellement être influencé par des effets électromagnétiques, par exemple par l'utilisation d'une radio à proximité immédiate de l'appareil.

Dans de tels cas, il convient de déterminer la source de la perturbation et de l'éliminer. Le cas échéant, vous devrez ensuite éteindre et rallumer la balance.

- Utilisation conforme à l'usage prévu

Cette cisaille à levier ne doit être utilisée que pour découper du papier, des cartes et des photos.

Des modifications ou changements effectués d'un propre gré sont interdits.

Utilisez uniquement l'appareil lorsque la protection en plexiglas de la lame est posée.

- Utilisation non conforme à l'usage prévu Utilisation

Coupez uniquement des produits correspondant aux caractéristiques mentionnées dans les données techniques.

Toute autre utilisation que celle décrite dans Utilisation conforme à la destination décrite est considérée comme non conforme à l'usage prévu.

- Insertion de la pile (LR6)

Attention ! Remarque technique importante avant la première mise en service !

Retirez le ruban isolant du compartiment à piles.

Suivez les étapes suivantes pour insérer les piles.

1. Retirez le couvercle du compartiment à piles.

2. Insérez une pile dans le sens des pôles.

3. Remettez le couvercle du compartiment à piles en place.

Remarque : Le compartiment à piles se trouve sur la partie inférieure de l'appareil. Des repères dans ce compartiment vous aident à insérer les piles avec la polarité correcte.

- Retirer la pile (LR6)

Suivez les étapes suivantes pour retirer les piles.

1. Retirez le couvercle du compartiment à piles
2. Retirez les piles
3. Replacez le couvercle du compartiment à piles

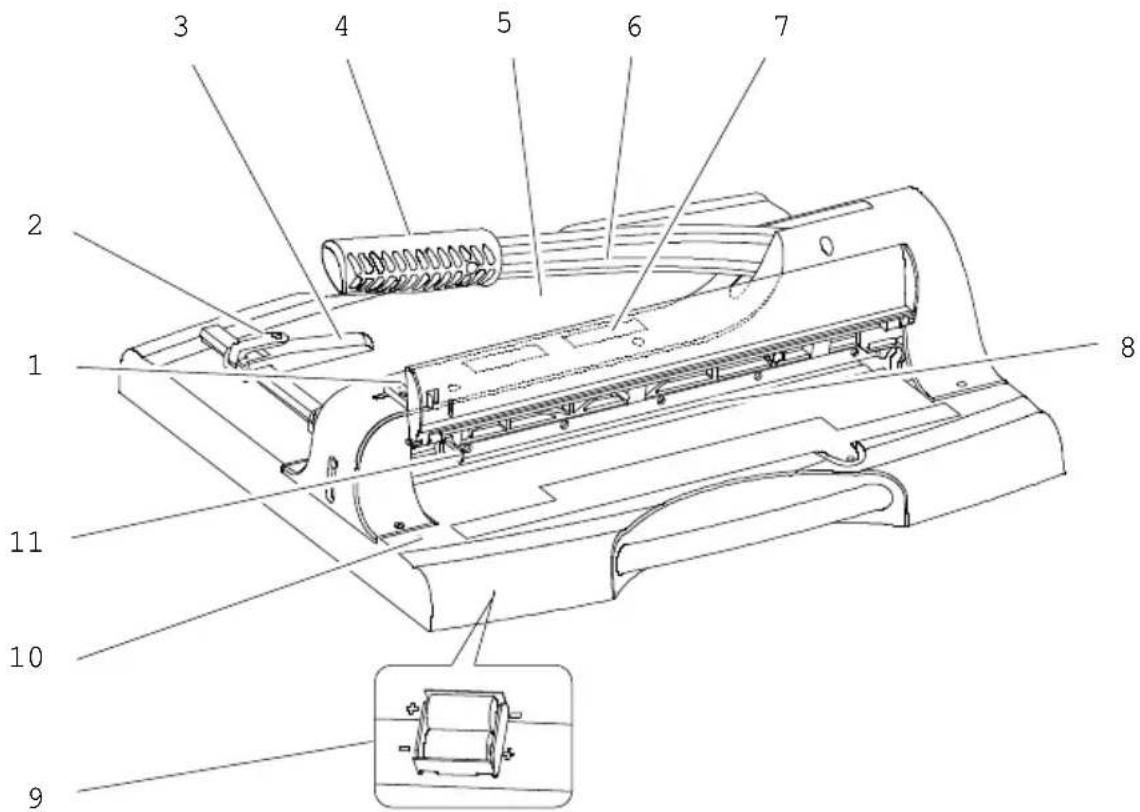

- Vue d'ensemble des éléments de manipulation

1. Verrouillage du bras de la cisaille (position supérieure)
2. Verrouillage du guidage du papier
3. Guidage du papier
4. Poignée de la guillotine
5. Quadrillages et tracés
6. Bras de coupe
7. Fenêtre de contrôle
8. Bande de coupe
9. Compartiment à piles
10. Interrupteur positionnement laser
11. Verrouillage du levier de coupe (position basse)

• Massicot à bras de coupe

1. Retirez prudemment l'appareil de son emballage.

Attention : Risque de blessures ! La lame de la guillotine est très tranchante ! Ne jamais la toucher.

1. Avant d'utiliser l'appareil, posez-le sur une surface de travail plane et stable.

Remarque : Le levier de coupe (6) est équipé d'un Bande fixée sur la partie inférieure de la planche à découper.

1. Débloquez le dispositif de sécurité du bras de la cisaille (6).

2. Relevez le bras (6) en le tenant par la poignée (4).

Remarque : Pour des raisons de sécurité, le levier de coupe est verrouillé en position haute.

1. Relevez le cache de sécurité (13) jusqu'à ce qu'il s'enclenche dans le dispositif de verrouillage du bras de la cisaille (1).

2. Placez le support à couper à la position voulue.

Remarque : Utilisez le guide-papier (3) et les grilles et dispositifs de mesure (5) pour positionner avec précision le matériau à découper.

1. Poussez légèrement sur le dispositif de verrouillage du bras (1) vers le haut et rabattez le cache de sécurité (13) vers le bas.

2. Coupez le support en tirant le dispositif de verrouillage du bras de la cisaille (1) vers vous et en l'abaissant (6) en le tenant par la poignée (4).

Attention : Risque de blessures ! La lame de la guillotine est très tranchante ! Ne jamais la toucher.

Remarque : Après utilisation, sécurisez le levier de coupe (6) avec le verrouillage (11).

1. Abaissez le bras (6) en le tenant par la poignée (4).

2. Appuyez sur le dispositif de verrouillage (11). Le bras est maintenant fixé à la position inférieure.

Remarque : Pour déverrouiller le levier de coupe, poussez-le légèrement vers le bas. Le verrouillage (11) se libère et le levier de coupe (6) peut à nouveau être déplacé vers le haut.

Remarque : Si la coupe du couteau n'est pas nette, il est possible d'ajuster la position du couteau ou de remplacer le couteau, voir la section Ajuster le couteau ou Remplacer le couteau.

- Positionnement laser

Le positionnement laser vous aide à positionner le support à couper en toute sécurité. Le laser indique l'arête de coupe exacte par une une ligne rouge. La fenêtre de contrôle (7) vous permet de voir la position à laquelle le support est coupé.

1. Appuyez sur l'interrupteur (10). Le laser est allumé.
2. Appuyez à nouveau sur l'interrupteur (10). Le laser est désactivé.

Remarque : Pour prolonger la durée de vie des piles, désactivez le positionnement laser lorsque vous n'utilisez pas l'appareil.

• Guidage du papier

1. Débloquez le dispositif de verrouillage (2) du guidage du papier (3).

Remarque : N'essayez pas de déplacer le guide-papier (3) si le verrouillage (2) n'est pas libéré.

1. Positionnez le guidage (3) à l'aide des quadrillages et tracés (5).

Remarque : Le guide-papier (3) peut être réglé en continu dans le rail.

1. Verrouillez (2) le guidage (3). Le guidage (3) sert de butée au support à couper.

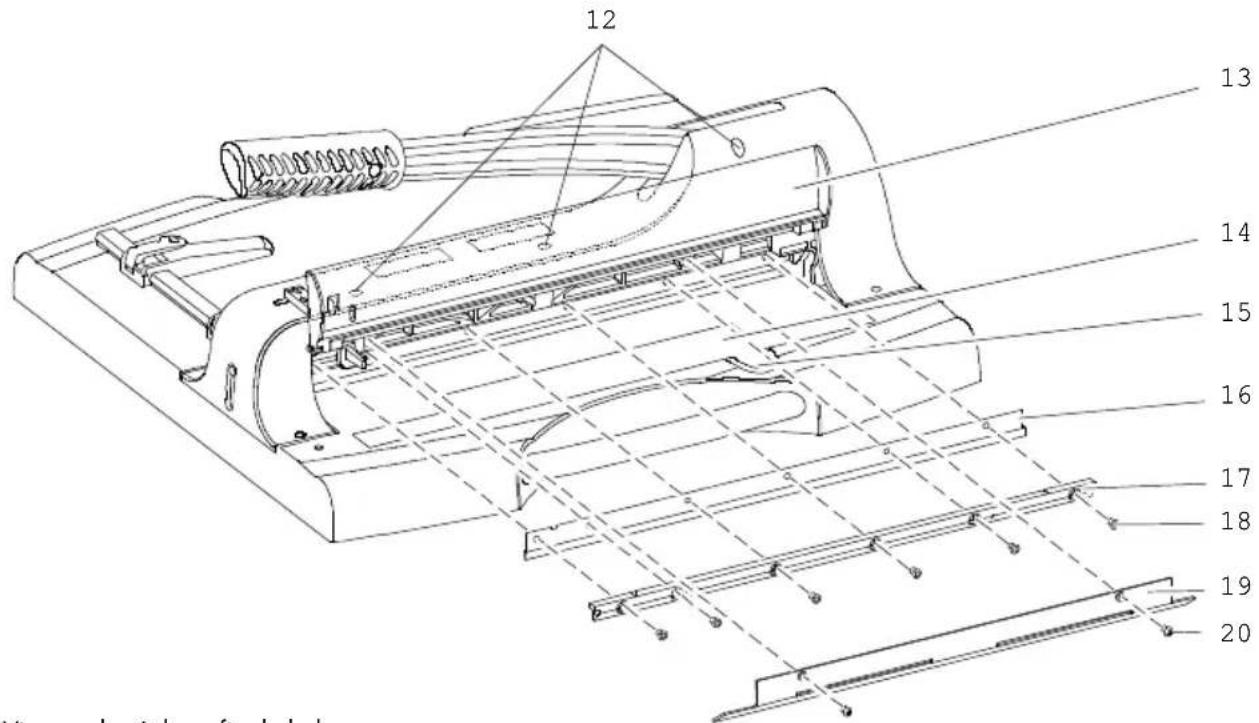

• Installer la protection de la lame

12 13 14 15 16 17 18 19 20

1. Vis pour le réglage fin de la lame
2. Cache de sécurité

3. Compartiment pour pièces de rechange et outillage

4. Vis du compartiment pour pièces de rechange et outillage

5. Lame

6. Rail de fixation
7. Vis du rail de fixation
8. Cache lame
9. Vis du cache lame

- Remplacer la lame

Remarque : Avant de changer la lame, suivez les instructions de la section Ajuster la lame.

Le compartiment pour pièces de rechange et outillage (14) contient une lame de réserve, ainsi que l'outillage pour la remplacer.

1. Desserrez la vis du compartiment pour pièces de rechange et outillage (15).
2. Retirez l'outillage (vis à six pans creux, aide au montage), la lame de réserve avec la protection anti-coupe et la protection séparée de la lame usée contre une coupe.
3. Desserrez le dispositif de verrouillage (1) et abaissez le bras de la cisaille (6) en le tenant par la poignée (4).
4. Appuyez sur le dispositif de verrouillage (11).
5. Ouvrez le cache de sécurité (13).
6. Desserrez les vis (20) du cache lame (19) et retirez-les.
7. Desserrez en premier les vis 2 et 5 (en comptant en partant de la gauche) des 6 vis de fixation du rail (18) et insérez les aides au montage dans les trous des vis libres.
8. Desserrez les autres vis du rail de fixation (18).
9. À l'aide des aides au montage, retirez avec précaution le rail de fixation (17) et la lame (16).

Attention : Risque de blessures ! La lame de la guillotine est très tranchante ! Ne jamais la toucher.

1. Posez avec précaution la protection anti-coupe sur la lame usée (16) que vous aurez prise du compartiment pour pièces de rechange et outillage (14). Retirez la lame usée (16) du rail de fixation (17) et posez la nouvelle lame dans la position correcte (respecter les trous!) sur le rail (17).

2. Desserrez avec précaution la protection anti-coupe de la nouvelle lame (16).

3. Insérez les aides au montage dans les trous des vis 2 et 5 (en comptant en partant de la gauche) du rail de fixation (17) et replacez celui-ci sur l'appareil.

4. Insérez l'une après l'autre les vis (18) du rail de fixation (17) dans les trous de vis libres et serrez-les avec précaution.

5. Retirez les aides au montage et insérez les vis restantes (18) du rail de fixation (17) dans les trous de vis.

6. Serrez uniformément et fortement toutes les vis (18) du rail de fixation (17).
7. Reposez le cache lame (19) sur l'appareil et serrez fortement ses vis (20).
8. Déposez l'outillage et la protection anti-coupe dans le compartiment pour pièces de rechange et outillage (14) et serrez fortement la vis (15) de celui-ci.

- Régler la lame

Si le profil de coupe de la lame n'est pas net, vous pouvez régler finement la position de cette dernière.

1. Apportez le bras de la cisaille à la position inférieure. Tirez le verrouillage du levier de coupe (1) vers vous et poussez le levier de coupe (6) vers le bas au niveau de la poignée (4). Appuyez sur le dispositif de verrouillage (11). Le bras est maintenant fixé à la position inférieure.
2. Ouvrez le compartiment des pièces de rechange et des outils (14) en desserrant la vis (15) et en la retirant.
3. Retirez la clé à six pans creux qui se trouve dans le compartiment des pièces de rechange et des outils (14).
4. Introduisez d'abord la clé à six pans creux dans le trou arrière des vis (12). L'aide à l'introduction montre que la clé doit être introduite en la tenant inclinée légèrement vers la droite dans un angle d'environ 15 degrés. Procédez de même pour les autres trous des vis (12) pour atteindre la vis correspondante (12) avec la clé.
5. Tournez les vis d'ajustement de la lame (12) dans le sens des aiguilles d'une montre dans les zones où la coupe n'est pas nette. Effectuez minutieusement le réglage. Testez plusieurs fois le profil de coupe pendant cette action.
6. Placez l'outil dans le compartiment des pièces de rechange et des outils (14) et serrez la vis du compartiment des pièces de rechange et des outils (15).

Remarque : Avant de remplacer une lame, les vis de réglage de la lame (12) doivent être remises dans leur position initiale. Redévisser les vis de réglage de la lame (12) (dans le sens antihoraire) de sorte que le filet des vis pour le réglage de la lame (12) au-dessus du rail de fixation (17) ne soit plus visible.

- Nettoyage

Attention : Risque de blessures ! La lame du massicot à lame de coupe rotative est très tranchante ! Ne la nettoyez qu'avec une extrême prudence !

Nettoyez les surfaces du boîtier avec un chiffon doux, sec et non pelucheux.

N'utilisez pas de produits de nettoyage ou de solvants.

- Données techniques

Support à couper Papier, carton

Capacité de coupe 50 feuilles (80 g / m²)

Épaisseur maximale 5 mm

Longueur de coupe 360 mm

Coupe minimale 35 mm

Dimensions 503 × 508 × 459 mm

Surface d'appui 280 × 360 mm

Poids 6,6 kg

Fixation automatique du support pendant la coupe.

- Élimination

Informez-vous sur les possibilités de reprise gratuite des appareils usagés et des piles usagées auprès de votre revendeur.

Les matériaux d'emballage doivent être éliminés conformément aux réglementations locales.

L'emballage est composé de matériaux respectueux de l'environnement que vous pouvez éliminer dans les centres de recyclage locaux. Renseignez-vous auprès de votre commune sur les possibilités d'élimination correcte.

Respectez l'identification des matériaux d'emballage lors du tri des déchets, ceux-ci sont identifiés par des abréviations (b) et des numéros (a) ayant la signification suivante : 1-7 : plastiques / 20-22 : papier et carton / 80-98 : Matériaux composites.

Le symbole ci-contre signifie que, conformément aux dispositions légales, les appareils électriques et électroniques usagés doivent être éliminés séparément des déchets ménagers. Déposez votre appareil au point de collecte de votre organisme communal d'élimination des déchets.

Les piles défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et à ses modifications. Rapportez les piles et/ou l'appareil via les points de collecte proposés.

La conformité est attestée sur l'appareil par le marquage CE.

Vous trouverez la déclaration de conformité de ce produit sur le site www.go-europe.com.

L'appareil et les matériaux d'emballage sont recyclables, éliminez-les séparément pour une meilleure gestion des déchets. Le logo Triman est valable en France et en Espagne uniquement.

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Le logo n'est valable que pour l'Italie.

Le logo n'est valable que pour l'Espagne.

• Garantie

Cher client,

nous sommes très heureux que vous ayez choisi cet appareil.

En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.

- Fabricant
