MANUAL DE USUARIO G 3650 OLYMPIA

ES Manual de instrucciones

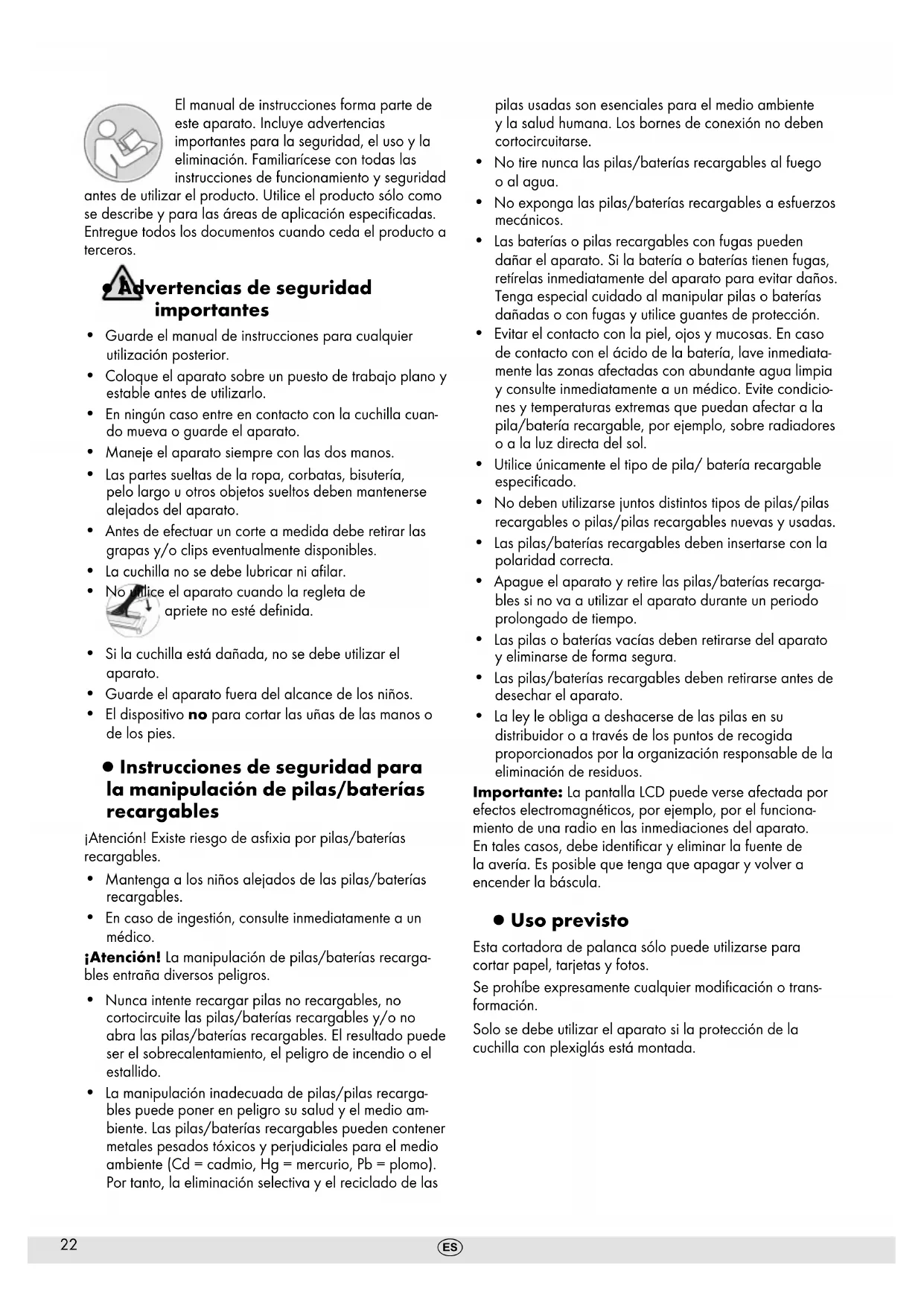

El manual de instrucciones forma parte de este aparato. Incluye advertencias importantes para la seguridad, el uso y la eliminación. Familiarícese con todas las instrucciones de funcionamiento y seguridad antes de utilizar el producto. Utilice el producto sólo como se describe y para las áreas de aplicación especificadas. Entregue todos los documentos cuando ceda el producto a terceros.

vertencias de seguridad importantes

• Guarde el manual de instrucciones para cualquier utilización posterior.
• Coloque el aparato sobre un puesto de trabajo plano y estable antes de utilizarlo.
• En ningún caso entre en contacto con la cuchilla cuando mueva o guarde el aparato.
• Maneje el aparato siempre con las dos manos.
• Las partes sueltas de la ropa, corbatas, bisutería, pelo largo u otros objetos sueltos deben mantenerse alejados del aparato.
• Antes de efectuar un corte a medida debe retirar las grapas y/o clips eventualmente disponibles.
  • La cuchilla no se debe lubricar ni afilar.
• No utilice el aparato cuando la regleta de apriete no esté definida.
• Si la cuchilla está dañada, no se debe utilizar el aparato.
• Guarde el aparato fuera del alcance de los niños.
• El dispositivo no para cortar las uñas de las manos o de los pies.

- Instrucciones de seguridad para la manipulación de pilas/baterías recargables

¡Atención! Existe riesgo de asfixia por pilas/baterías recargables.

• Mantenga a los niños alejados de las pilas/baterías recargables.
• En caso de ingestión, consulte inmediatamente a un médico.

¡Atención! La manipulación de pilas/baterías recargables entraña diversos peligros.

• Nunca intente recargar pilas no recargables, no cortocircuite las pilas/baterías recargables y/o no abra las pilas/baterías recargables. El resultado puede ser el sobrecalentamiento, el peligro de incendio o el estallido.
• La manipulación inadecuada de pilas/pilas recargables puede poner en peligro su salud y el medio ambiente. Las pilas/baterías recargables pueden contener metales pesados tóxicos y perjudiciales para el medio ambiente (Cd = cadmio, Hg = mercurio, Pb = plomo). Por tanto, la eliminación selectiva y el reciclado de las

pilas usadas son esenciales para el medio ambiente y la salud humana. Los bornes de conexión no deben cortocircuitarse.

• No tire nunca las pilas/baterías recargables al fuego o al agua.
• No exponga las pilas/baterías recargables a esfuerzos mecánicos.
• Las baterías o pilas recargables con fugas pueden dañar el aparato. Si la batería o baterías tienen fugas, retírelas inmediatamente del aparato para evitar daños. Tenga especial cuidado al manipular pilas o baterías dañadas o con fugas y utilice guantes de protección.
• Evitar el contacto con la piel, ojos y mucosas. En caso de contacto con el ácido de la batería, lave inmediatamente las zonas afectadas con abundante agua limpia y consulte inmediatamente a un médico. Evite condiciones y temperaturas extremas que puedan afectar a la pila/batería recargable, por ejemplo, sobre radiadores o a la luz directa del sol.
• Utilice únicamente el tipo de pila/ batería recargable especificado.
• No deben utilizarse juntos distintos tipos de pilas/pilas recargables o pilas/pilas recargables nuevas y usadas.
• Las pilas/baterías recargables deben insertarse con la polaridad correcta.
• Apague el aparato y retire las pilas/baterías recargables si no va a utilizar el aparato durante un periodo prolongado de tiempo.
• Las pilas o baterías vacías deben retirarse del aparato y eliminarse de forma segura.
• Las pilas/baterías recargables deben retirarse antes de desechar el aparato.
• La ley le obliga a deshacerse de las pilas en su distribuidor o a través de los puntos de recogida proporcionados por la organización responsable de la eliminación de residuos.

Importante: La pantalla LCD puede verse afectada por efectos electromagnéticos, por ejemplo, por el funcionamiento de una radio en las inmediaciones del aparato. En tales casos, debe identificar y eliminar la fuente de la avería. Es posible que tenga que apagar y volver a encender la báscula.

- Uso previsto

Esta cortadora de palanca sólo puede utilizarse para cortar papel, tarjetas y fotos.

Se prohíbe expresamente cualquier modificación o transformación.

Solo se debe utilizar el aparato si la protección de la cuchilla con plexiglás está montada.

- Uso no previsto uso

Corte exclusivamente materiales que cumplan las indicaciones de los datos técnicos.

Cualquier uso distinto del descrito en Uso previsto se considera un uso inadecuado.

- Inserte la pila (LR6)

Atención: ¡Información técnica importante antes del primer uso!

Retire la cinta aislante del compartimento de las pilas. Realice los siguientes pasos para insertar las pilas.

1. Retire la tapa del compartimento de las pilas.

2. Inserte una pila en la dirección del polo.

3. Vuelva a colocar la tapa del compartimento de las pilas.

Nota: El compartimento de las pilas se encuentra en la parte inferior del aparato. Las marcas en el compartimento ayudan para que coloque las pilas con la polaridad correcta.

- Retirar la pila (LR6)

Realice los siguientes pasos para extraer las pilas.

1. Retire la tapa del compartimento de las pilas.

2. Retire las pilas.

3. Vuelva a colocar la tapa del compartimento de las pilas.

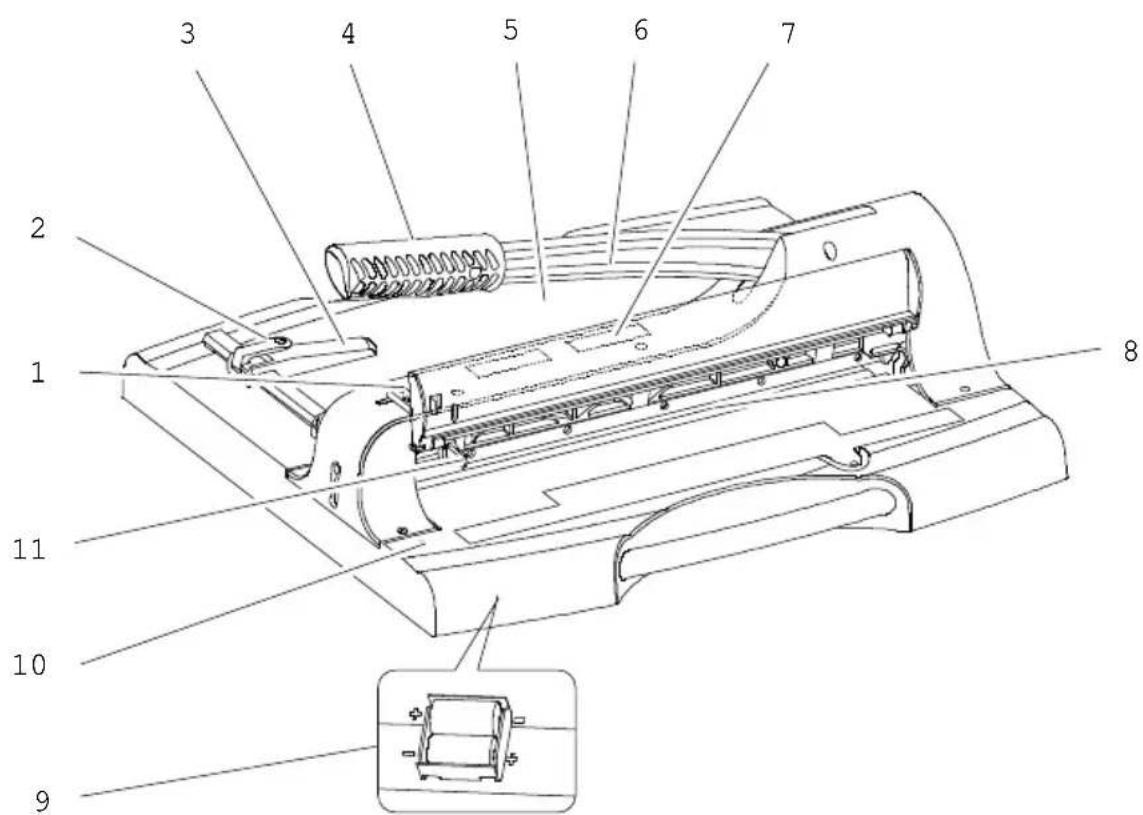

- Vista general de los elementos de mando

1. Bloqueo de la palanca de corte (posición superior)

2. Bloqueo de la guía de papel

3. Guía de papel

4. Manija de la palanca de corte

5. Reticulaciones y dispositivos de medición

6. Palanca de corte

7. Ventana de control visual

8. Regleta de corte

9. Compartimento de pilas

10. Interruptor para el posicionamiento por láser

11. Bloqueo de la palanca de corte (posición inferior)

• Cizalla de palanca

1. Retire el aparato con cuidado del embalaje.

Precaución: ¡Peligro de lesiones! ¡La cuchilla de la cizalla de palanca está muy afilada! Jamás se deben meter las manos en la cuchilla de la cizalla

de palanca.

1. Coloque el aparato sobre un puesto de trabajo plano y estable antes de utilizarlo.

Nota: La palanca de corte (6) está equipada con un La tabla de cortar se fija a la parte inferior de la tabla de cortar con una correa.

1. Suelte los dispositivos protectores de transporte de la palanca de corte (6).

2. Mueva la palanca de corte (6) con la manija (4) hacia arriba.

Nota: Por razones de seguridad, la palanca de corte está bloqueada en la posición superior.

1. Doble la cubierta de seguridad (13) hacia arriba hasta que engatille en el bloqueo de la palanca de corte (1).

2. Coloque el material a cortar en la posición deseada.

Nota: Utilice la guía de papel (3) y los dispositivos de cuadrícula y medición (5) para colocar el material a cortar con precisión.

1. Empuje el bloqueo de la palanca de corte (1) ligeramente hacia arriba y doble la cubierta de seguridad (13) hacia abajo.

2. Corte el material tirando del bloqueo de la palanca de corte (1) hacia sí mismo y moviendo la palanca de corte (6) con la manija (4) hacia abajo.

Precaución: ¡Peligro de lesiones! ¡La cuchilla de la cizalla de palanca está muy afilada! Jamás se deben meter las manos en la cuchilla de la cizalla de palanca.

Nota: Asegure la palanca de corte (6) con el bloqueo (11) después del uso.

1. Mueva la palanca de corte (6) con la manija (4) hacia abajo.

2. Pulse el bloqueo (11). La palanca de corte ahora está fijada en la posición inferior.

Nota: Para desbloquear la palanca de corte, presiónela ligeramente hacia abajo. El bloqueo (11) se desbloquea y la palanca de corte (6) puede volver a moverse hacia arriba.

Nota: Si el patrón de corte de la cuchilla no es limpio, se puede ajustar la posición de la cuchilla o sustituir la cuchilla, véase el apartado Ajuste de la cuchilla o sustitución de la cuchilla.

- Posicionamiento por láser

El posicionamiento por láser le ayudará a posicionar con seguridad el material a cortar. El láser indica el canto de corte exacto con una línea roja. A través de la ventana de control visual (7) podrá ver la posición en la que se corta el material.

1. Pulse el interruptor (10). El láser se enciende.

2. Vuelva a pulsar el interruptor (10). El láser está apagado.

Nota: Para una mayor duración de la batería, apague el posicionamiento láser cuando no esté utilizando el dispositivo.

- Guía de papel

1. Suelte el bloqueo (2) de la guía de papel (3).

Nota: No intente mover la guía del papel (3) si no se ha soltado el bloqueo (2).

1. Posicione la guía de papel (3) con la ayuda de las reticulaciones y dispositivos de medición (5).

Nota: La guía del papel (3) puede ajustarse sin escalonamiento en el carril.

1. Bloquee (2) la guía de papel (3). La guía de papel (3) sirve ahora como tope para el material a cortar.

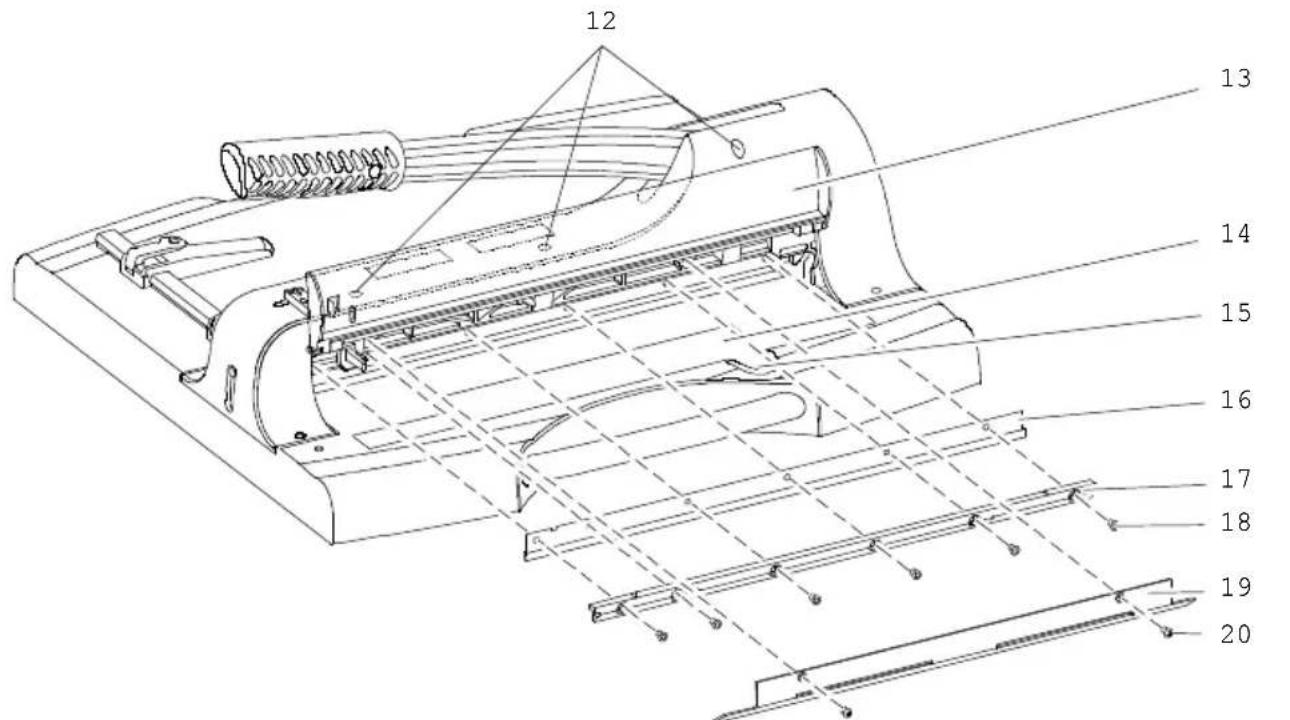

2. Montar la protección de la cuchilla


1. Tornillos para el ajuste de la cuchilla

2. Cubierta de seguridad

3. Compartimento para piezas de recambio y herramientas

4. Tornillo del compartimento para piezas de recambio y herramientas

5. Cuchilla
6. Riel de fijación
7. Tornillos del riel de fijación
8. Cubierta de cuchilla
9. Tornillos de la cubierta de cuchilla

- Cambiar la cuchilla

Nota: Antes de cambiar la cuchilla, siga las instrucciones de la sección Ajuste de la cuchilla.

El compartimento para piezas de recambio y herramientas (14) incluye una cuchilla de recambio con las herramientas necesarias para cambiar la cuchilla.

1. Suelte el tornillo del compartimento para piezas de recambio y herramientas (15).
2. Extraiga las herramientas (llave de hexágono interior, ayuda de montaje), la cuchilla de recambio con protección contra cortes y la protección contra cortes adicional para la cuchilla usada.
3. Suelte el bloqueo (1) y mueva la palanca de corte con la manija (4) hacia abajo.
4. Pulse el bloqueo (11).
5. Abra la cubierta de seguridad (13).
6. Suelte los tornillos (20) de la cubierta de cuchilla (19) y retírela.
7. Suelte primero los tornillos número 2 y 5 (se cuentan desde la izquierda) de los 6 tornillos en total del riel de fijación (18) y encaje las ayudas de montaje en los orificios libres para los tornillos.
8. Suelte los demás tornillos del riel de fijación (18).
9. Utilice las ayudas de montaje para retirar con precaución el riel de fijación (17) y la cuchilla (16).

Precaución: ¡Peligro de lesiones! ¡La cuchilla de la cizalla de palanca está muy afilada! Jamás se deben meter las manos en la cuchilla de la cizalla de palanca.

1. Coloque la protección contra cortes del compartimento para piezas de recambio y herramientas (14) con precaución sobre la cuchilla usada (16). Retire la cuchilla usada (16) del riel de fijación (17) y coloque la cuchilla nueva exactamente en la misma posición (¡Tener en cuenta los taladros!) sobre el riel de fijación (17).

2. Suelte con precaución la protección contra cortes de la cuchilla nueva (16).

3. Encaje las ayudas de montaje en los orificios para los tornillos 2 y 5 (se cuentan desde la izquierda) del riel de fijación (17) y vuelva a colocarlo en el aparato.

4. Introduzca uno tras otro los tornillos (18) del carril de montaje (17) en los orificios para tornillos libres y apriételos con cuidado.

5. Retire las ayudas de montaje e inserte los tornillos

restantes (18) del riel de montaje (17) en los orificios para tornillos.

1. Apriete todos los tornillos (18) del riel de fijación (17) de manera uniforme.
2. Vuelva a colocar la cubierta de cuchilla (19) en el aparato y apriete los tornillos (20).
3. Coloque las herramientas y la protección contra cortes en el compartimento para piezas de recambio y herramientas (14) y apriete el tornillo (15).

- Ajustar la cuchilla

Si la figura de corte de la cuchilla no es impecable, se puede ajustar la posición de la cuchilla.

1. Llevar la palanca de corte a la posición inferior. Tire hacia usted del mecanismo de bloqueo de la palanca de corte (1) y presione hacia abajo la palanca de corte (6) situada en el mango (4). Pulse el bloqueo (11). La palanca de corte ahora está fijada en la posición inferior.
2. Abra el compartimento de piezas de repuesto y herramientas (14) aflojando y retirando el tornillo (15).
3. Extraiga la llave Allen del compartimento de piezas de repuesto y herramientas (14).
4. Introduzca primero la llave Allen en el orificio posterior de los tornillos (12). La ayuda de introducción indica que se debe introducir la llave de hexágono interior con una ligera inclinación a la derecha, es decir, con un ángulo de aproximadamente 15 grados. Introduzca la llave de hexágono interior del mismo modo también en los demás agujeros de los tornillos (12) para llegar al correspondiente tornillo (12).
5. Gire los tornillos de ajuste de la cuchilla (12) en el sentido de las agujas del reloj en las zonas donde el corte no sea limpio. Lleve a cabo el ajuste con precaución. Compruebe repetidamente la figura de corte durante esta operación.
6. Coloque la herramienta en el compartimento de piezas de repuesto y herramientas (14) y apriete el tornillo del compartimento de piezas de repuesto y herramientas (15).

Nota: Antes de sustituir una cuchilla, los tornillos de ajuste de la cuchilla (12) deben volver a su posición original. Los tornillos para el ajuste de la cuchilla (12) se deben girar hacia atrás (en el sentido contrario al de las agujas del reloj) hasta que la rosca de los tornillos (12) encima del riel de fijación (17) deje de estar visible.

- Limpieza

Precaución: ¡Peligro de lesiones! ¡La cuchilla de la cizalla de rodillo está muy afilada! ¡Limpie la cuchilla de la cizalla de rodillo con máxima precaución!

Limpie las superficies de la carcasa con un paño suave, seco y sin pelusas.

No utilice productos de limpieza ni disolventes.

- Datos técnicos

Material de corte Papel, cartón

Capacidad de corte 50 hojas (80 g/m²)

Espesor máximo 5 mm

Longitud de corte 360 mm

Corte mínimo 35 mm

Dimensiones 503 × 508 × 459 mm

Superficie de apoyo 280 × 360 mm

Peso 6,6 kg

Fijación automática del material durante el corte.

- Eliminación

Infórmese sobre las opciones de recogida gratuita de aparatos viejos y pilas usadas en su establecimiento.

Deseche los materiales de embalaje conforme a las prescripciones locales.

Los envases están fabricados con materiales respetuosos con el medio ambiente que pueden eliminarse en los centros de reciclaje locales. Pregunte a las autoridades locales sobre las opciones para una correcta eliminación.

Observe el etiquetado del material de envasado al separar los residuos; están marcados con abreviaturas (b) y números (a) con el siguiente significado: 1-7: Plásticos / 20-22: Papel y cartón / 80-98: Materiales compuestos.

El símbolo adyacente significa que los aparatos eléctricos y electrónicos viejos deben eliminarse por separado de la basura doméstica de acuerdo con la normativa legal. Deseche el aparato en el punto de recogida de su organismo municipal de eliminación de residuos.

Las pilas defectuosas o usadas deben reciclarse de conformidad con la Directiva 2006/66/CE y sus modificaciones. Devuelva las pilas y/o el dispositivo a las instalaciones de recogida previstas.

El símbolo CE en el aparato confirma la conformidad.

Encontrará la declaración de conformidad en www.go-europe.com.

El logotipo Triman sólo es válido para Francia.

El logotipo sólo es válido para Italia.

El aparato y los materiales de embalaje pueden reciclarse. Elimínelos por separado para una mejor gestión de los residuos.

- Garantía

Estimado cliente:

Nos alegramos de que usted se haya decidido por este aparato.

En caso de un defecto devuelva el aparato junto con el justificante de compra y el embalaje original al lugar donde lo ha adquirido.

- Fabricante

Go Europe GmbH Zum Kraftwerk 1 45527 Hattingen Alemania

www.go-europe.com [e-mail]
