KULLANIM KILAVUZU G 3650 OLYMPIA

TR Kullanma kılavuzu

Kullanım kılavuzu bu cihazın ayrılmaz bir parçasıdır. Güvenlik, kullanım ve imha ile ilgili önemli bilgiler içerir. Ürünü kullanmadan önce tüm çalıştırma ve güvenlik talimatlarını öğrenin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için kullanın. Ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

emli güvenlik talimatları

• Kullanım kılavuzunu ileride kullanmak üzere güvenli bir yerde saklayın.
• Cihazı kullanmadan önce düz ve sabit bir çalışma yüzeyine yerleştirin.
• Cihazı taşırken veya kaldırırken asla bicağından tutmayın.
  • Cihazı her zaman iki elinizle kullanın.
• Bol giysileri, kravatları, takıları, uzun saçları veya diğer gevşek nesneleri cihazdan uzak tutun.
• Kesmeden önce zımbaları ve/veya ataçları çıkarın.
• Biçak yağlanmamalı veya keskinleştirilmemelidir.

• Basınç çubuğu sabitlenmemişse cihazı kullanmayın.

• Biçak hasar görmüşse, cihaz kullanılmamalıdır.

• Cihazı çocukların erişemeyeceği bir yerde saklayın.
• Cihaz şu şekildedir değil Tırnak veya ayak tırnaklarını kesmek için tasarlanmıştır.

- Pillerin/şarj edilebilir pillerin kullanı-mına ilişkin güvenlik talimatları

Uyarı! Piller/şarj edilebilir piller nedeniyle boğulma riski vardır.

• Çocukları pillerden/şarj edilebilir pillerden uzak tutun.
• Yutulması halinde derhal bir doktora başvurun.

Dikkat! Pilleri/şari edilebilir pilleri kullanırken çeşitli tehlikeler vardır.

• Şarj edilemeyen pilleri asla yeniden şarj etmeye çalışmayın, pillere/şarj edilebilir pillere kısa devre yaptırmayın ve/veya pilleri/şarj edilebilir pilleri açmayın. Bunun sonucunda aşırı ısınma, yangın tehlikesi veya patlama meydana gelebilir.
• Pillerin/şarj edilebilir pillerin yanlış kullanımı sağlığınızı ve çevreyi tehlikeye atabilir. Piller/şarj edilebilir piller toksik ve çevreye zararlı ağır metaller (Cd = kadmiyum, Hg = civa, Pb = kurşun) içerebilir. Bu nedenle kullanılmış pillerin ayrı bir şekilde bertaraf edilmesi ve geri dönüştürülmesi çevre ve sağlık açısından çok önemlidir. Bağlantı terminalleri kısa devre yapmamalıdır.
• Pilleri/şarj edilebilir pilleri asla ateşe veya suya atmayın.
• Aküleri/şarj edilebilir pilleri mekanik gerilime maruz bırakmayın.
• Akan piller/şarj edilebilir piller cihaza zarar verebilir. Akü/piller sızıntı yaparsa, hasarı önlemek için derhal cihazdan çıkarın. Hasarlı veya sızıntı yapan pilleri/

şarj edilebilir pilleri tutarken özellikle dikkatlı olun ve koruyucu eldiven kullanın.

• Cilt, göz ve mukoza ile temasından kaçının. Akü asidi ile temas halinde, etkilenen bölgeleri derhal bol temiz su ile yıkayın ve derhal bir doktora başvurun. Aküyü/şarj edilebilir pili etkileyebilecek aşırı koşullardan ve sıcaklıklardan kaçının, örn. radyatör üzerinde veya doğrudan güneş ışığı altında.
• Sadece belirtilen pil tipini/şarj edilebilir pil tipini kullanın.
• Farklı tipte piller/şarj edilebilir piller veya yeni ve kullanılmış piller/şarj edilebilir piller birlikte kullanılmamalıdır.
• Piller/şarj edilebilir piller doğru kutuplara yerleştirilmelidir.
• Cihazı uzun süre kullanmayacaksanız cihazı kapatın ve pilleri/şarj edilebilir pilleri çıkarın.
• Boş piller/şarj edilebilir piller cihazdan çıkarılmalı ve güvenli bir şekilde imha edilmelidir.
• Cihazı atmadan önce piller/şari edilebilir piller çıkarılmalıdır.
• Yasal olarak aküleri saticiniza veya sorumlu atık imha kuruluşu tarafından sağlanan toplama noktalarına atmakla yükümlüsünüz.

Önemli: LCD ekran, elektromanyetik etkilerden etkilenebilir, örneğin cihazın yakın çevresinde bir telsizin çalışmasından. Bu gibi durumlarda, arızanın kaynağı ntespit etmeli ve ortadan kaldırmalısınız. Daha sonra teraziyi kapatıp tekrar açmanız gerekebilir.

- Amacina uygun kullanım

Bu kollu kesici yalnızca kağıt, kart ve fotoğraf kesmek için kullanılabilir.

İzinsiz değişikliklere veya dönüştürmelere izin verilmez.

Cihaz sadece pleksiglas biçak koruması takılıyken kullanılmalıdır.

- Amaç dışı kullanım kullanım

Sadece teknik verilerdeki spesifikasyonlara uygun malzemeleri kesin.

'de açıklananlar dışında herhangi bir kullanım Kullanım amacı uygunsuz kullanım olarak kabul edilir.

- Pili yerleştirin (LR6)

Dikkat! İlk kullanımdan önce önemli teknik bilgiler!

Yalıtım bandını pil bölmesinden çıkarın.

Pilleri takmak için aşağıdaki adımları uygulayın.

1. Pil bölmesi kapağını çıkarın.
2. Kutup yönünde bir pil yerleştirin.
3. Pil bölmesi kapağını yerine takın.

Not: Pil bölmesi cihazın alt tarafından yer almaktadır. Pil bölmesindeki işaretler pilleri doğru kutuplarla yerleştirmenize yardımcı olur.

- Pili çıkartılması (LR6)

Pilleri çıkarmak için aşağıdaki adımları uygulayın.

1. Pil bölmesi kapağını çıkarın.

2. Pilleri çıkarın.

3. Pil bölmesi kapağını yerine takın.

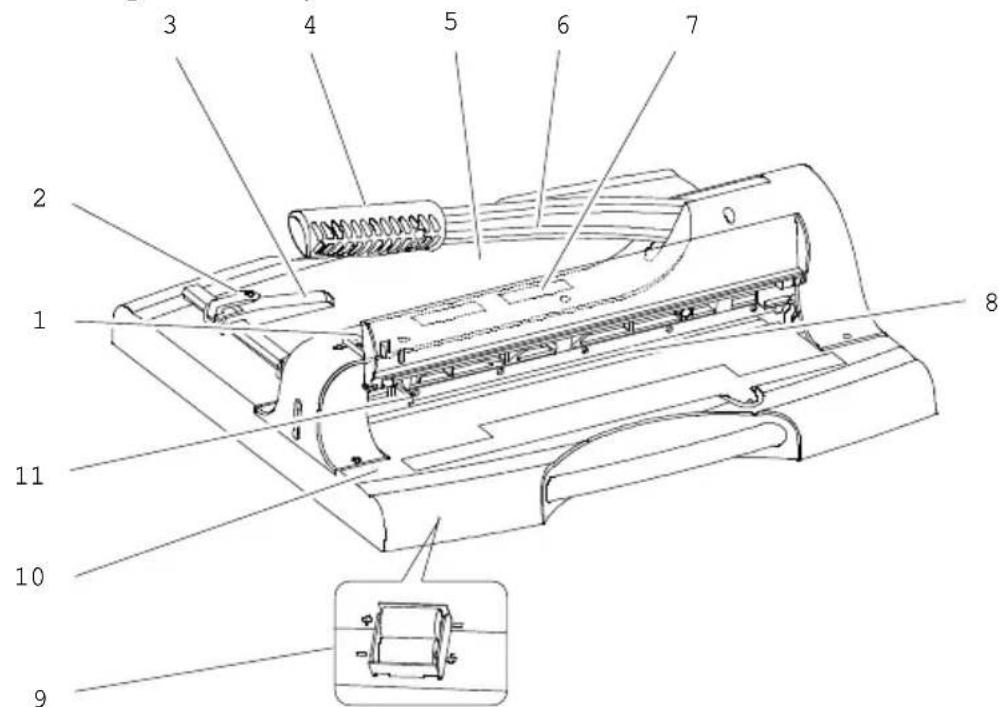

- Kontrollere genel bakış

1. Kesme kolunun kilitlenmesi (üst konum)

2. Kağıt kılavuzunu kilitleme

3. Kağıt kılavuzu

4. Kesme kolunun tutamağı

5. Izgaralar ve ölçüm cihazları

6. Kesme kolu

7. Kontrol cami

8. Kesme çubuğu

9. Pil bölmesi

10. Lazer konumlandırma için anahtar

11. Kesme kolunun kilitlenmesi (alt konum)

• Kollu kesici

1. Cihazı ambalajından dikkatlice çıkarın.

Dikkat: Yaralanma riski! Kollu kesicinin bıçağı çok keskin! Kollu kesicinin bıçağına asla uzanmayın.

1. Cihazı kullanmadan önce düz ve sabit bir çalışma yüzeyine yerleştirin.

Not: Kesme kolu (6) bir kesme kolu ile donatılmıştır.

Kesme tahtası, kesme tahtasının alt tarafına bir kayış ile sabitlenir.

1. Taşıma kilidini kesme kolundan (6) ayırın.

2. Sap (4) üzerindeki kesme kolunu (6) yukarı doğru hareket ettirin.

Not: Güvenlik nedeniyle kesme kolu üst konumda kilitlenmiştir.

1. Emniyet kapağını (13) kesme kolunun (1) kilit mekanizmasına oturana kadar yukarı doğru katlayın.

2. Kesilecek malzemeyi istenen konuma yerleştirin.

Not: Kesilecek malzemeyi tam olarak konumlandırmak için kağıt kılavuzunu (3) ve ızgara ve ölçüm cihazlarını (5) kullanın.

1. Kesme kolunun (1) kilitleme mekanizmasını hafifçe yukarı doğru bastırın ve emniyet kapağını (13) aşağı doğru katlayın.

2. Kesme kolunun (1) kilit mekanizmasını kendinize doğru çekerek ve tutamak (4) üzerindeki kesme kolunu (6) aşağı doğru hareket ettirerek malzemeyi kesin.

Dikkat: Yaralanma riski! Kollu kesicinin bıçağı çok keskin! Kollu kesicinin bıçağına asla uzanmayın.

Not: Kullandıktan sonra kesme kolunu (6) kilit (11) ile emniyete alın.

1. Sap (4) üzerindeki kesme kolunu (6) aşağı doğru hareket ettirin.

2. Kilide (11) basın. Kesme kolu şimdi alt konumda sabitlenmiştir.

Not: Kesme kolunun kilidini açmak için hafifçe aşağı bastırın. Kilit (11) serbest kalır ve kesme kolu (6) tekrar yukarı doğru hareket ettirilebilir.

Not: Bıçağın kesim şekli temiz değilse, bıçağın konumu ayarlanabilir veya bıçak değiştirilebilir, bıçağın ayarlanması veya bıçağın değiştirilmesi bölümüne bakın.

- Lazer konumlandırma

Lazer konumlandırma, kesilecek malzemeyi güvenli bir şekilde konumlandırkanıza yardımcı olur. Lazer, tam kesme kenarını kırmızı bir çizgi ile gösterir. Görüntüleme penceresinden (7) malzemenin hangi konumda kesildiğini görebilirsiniz.

1. Düğmeye (10) basın. Lazer açılır.
2. Düğmeye (10) tekrar basın. Lazer kapatılır.

Not: Daha uzun pil ömrü için, cihazı kullanmadığınız zamanlarda lazer konumlandırmayı kapatın.

- Kağıt kılavuzu

1. Kağıt kılavuzu (3) üzerindeki kilidi (2) serbest bırakın.

Not: Kilit (2) serbest bırakılmamışsa kağıt kılavuzunu (3) hareket ettirmeye çalışmayın.
2. Kağıt kılavuzunu (3) çentikleri ve ölçüm cihazlarını (5) kullanarak konumlandırın.

Not: Kağıt kılavuzu (3) ray içinde kademesiz olarak ayarlanabilir.

1. Kağıt kılavuzunu (3) kilitleyin (2). Kağıt kılavuzu (3) şimdi kesilecek malzeme için bir durdurucu görevi görür.

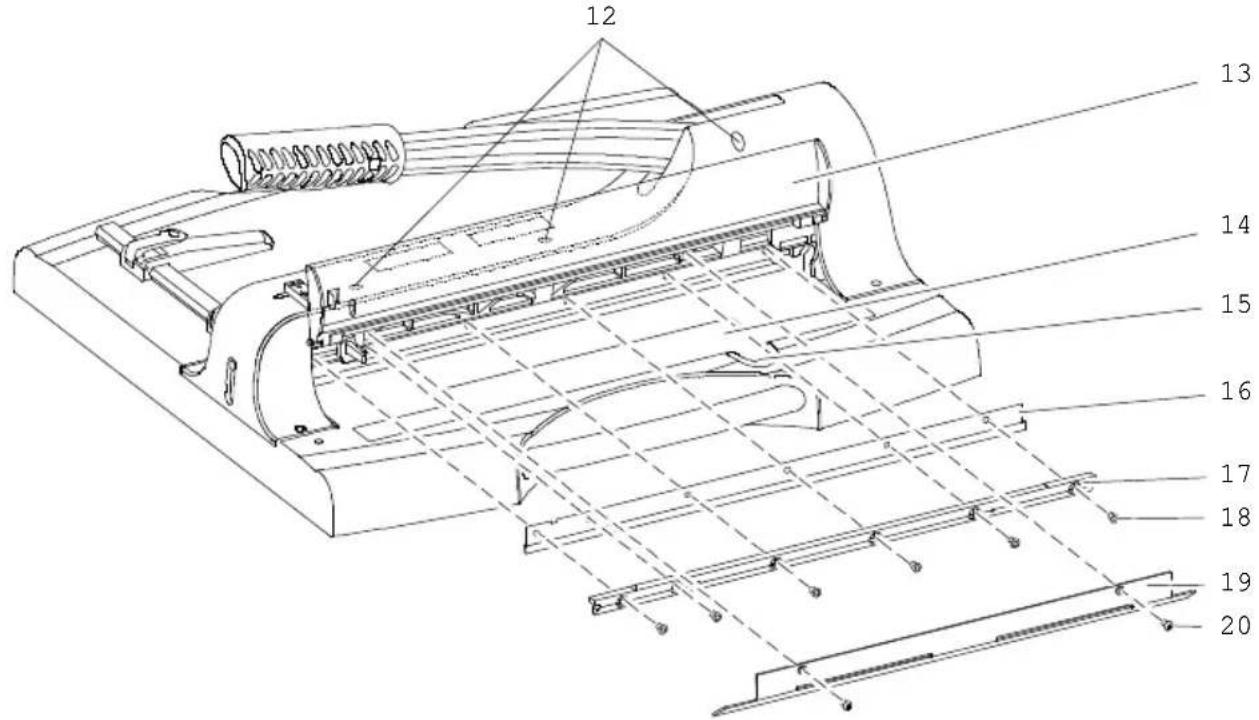

- Biçak siperinin takılması

1. Bıçak ayarı için vidalar
2. Güvenlik kapağı
3. Yedek parça ve alet bölmesi
4. Yedek parçalar ve alet bölmesi vidası
5. Biçaklar
6. Montaj rayi
7. Montaj rayının vidaları
8. Biçak kapağı
9. Biçak kapağı vidaları

- Bıçağı değiştir

Not: Bıçağı değiştirmeden önce, Bıçağın ayarlanması bölümündeki talimatları izleyin.

Yedek parça ve alet bölmesi (14), biçağı değiştirmek için aletlerle birlikte yedek bir biçak içerir.

1. Yedek parça ve alet bölmesinin vidasını gevşetin (15).
2. Aleti (Alyan anahtarı, montaj yardımı), kesme korumalı yedek biçağı ve eski birçok için ayrı kesme korumasını çıkarın.
3. Kilidi (1) açın ve tutamaktaki (4) kesme kolunu aşağı

doğru hareket ettirin.

1. Kilide (11) basin.
2. Güvenlik kapağını (13) açın.
3. Biçak kapağının (19) vidalarını (20) gevşetin ve çıkarın.
4. Önce montaj rayı (18) üzerindeki toplam 6 vidadan 2 ve 5 numaralı vidaları (soldan sayarak) gevşetin ve montaj yardımcılarını serbest vida deliklerine yerleştirin.
5. Montaj rayı üzerindeki diğer vidaları gevşetin (18).
6. Sabitleme rayını (17) ve biçağı (16) montaj yardımcılarını kullanarak dikkatlice çıkarın.

Dikkat: Yaralanma riski! Kollu kesicinin biçağı çok keskin! Kollu kesicinin biçagina asla uzanmayın.

1. Yedek parça ve alet bölmesindeki (14) kesme korumasını dikkatlice eski bıçağın (16) üzerine yerleştirin. Eski bıçağı (16) montaj rayından (17) çıkarın ve yeni bıçağı montaj rayına (17) doğru konumda yerleştirin (deliklere dikkat edin!).

2. Kesme korumasını yeni biçaktan (16) dikkatlice çıkarın.

3. Montaj yardımcılarını montaj rayının (17) 2 ve 5 numaralı vida deliklerine (soldan sayılır) yerleştirin ve cihazın üzerine yerleştirin.

4. Montaj rayının (17) vidalarını (18) birbiri ardına serbest vida deliklerine takın ve dikkatlice sıkın.
5. Montaj yardımcılarını çıkarın ve montaj rayının (17) kalan vidalarını (18) vida deliklerine takın.
6. Montaj rayının (17) tüm vidalarını (18) eşit şekilde sıkın.
7. Biçak kapağını (19) cihaza tekrar takın ve biçak kapağı vidalarını (20) sıkın.
8. Aleti ve kesme korumasını yedek parça ve alet bölmesine (14) yerleştirin ve yedek parça ve alet bölmesinin (15) vidasını sıkın.

- Biçağın ayarlanması

Bıçağın kesme deseni temiz değilse, bıçağın konumu ayarlanabilir.

1. Kesme kolu alt konuma getirilmelidir. Kesme kolunun (1) kilit mekanizmasını kendinize doğru çekin ve tutamaktaki (4) kesme kolunu (6) aşağı doğru bastırın. Kilide (11) basın. Kesme kolu şimdi alt konumda sabitlenmiştir.
2. Vidayı (15) gevşetip çıkararak yedek parça ve alet bölmesini (14) açın.
3. Alyan anahtarını yedek parça ve alet bölmesinden (14) çıkarın.
4. Önce Alyan anahtarını vidaların (12) arka deliğine sokun. Yerleştirme yardımcı, Allen anahtarının sağa doğru hafif bir açıyla, yaklaşık 15 derece, yerleştirilmesi gerektiğini göstermektedir. Aynı şekilde, alyan anahtarı ile ilgili vidaya (12) ulaşmak için alyan anahtarını vidaların (12) diğer deliklerine sokun.
5. Kesimin temiz olmadığı alanlarda biçak ayar vidalarını (12) saat yönünde çevirin. Ayarlama işlemini dikkatli bir şekilde gerçekleştirin. İşlem sırasında kesim modelini birkaç kez test edin.
6. Aleti yedek parça ve alet bölmesine (14) yerleştirin ve yedek parça ve alet bölmesinin (15) vidasını sıkın.

Not: Bir bıçağı değiştirmeden önce, biçak ayar vidaları (12) orijinal konumlarına geri döndürülmelidir. Biçak ayar vidaları (12), biçak ayar vidalarının (12) dişleri sabitleme rayının (17) üzerinde artık görüneyene kadar geri (saat yönünün tersine) çevrimelidir.

- Temizleme

Dikkat: Yaralanma riski! Kesici bıçak çok keskin! Döner kesicinin bıçağını son derece dikkatli bir şekilde temizleyin!

Gövde yüzeylerini yumuşak, kuru, havsız bir bezle temizleyiniz.

Temizlik maddesi veya çözücü maddeler kullanmayınız.

- Teknik veriler

Kesme malzemesi	Kağıt, karton
Kesme kapasitesi	50 yaprak (80 g/m2)
Maksimum kalınlık	5 mm
Kesim uzunluğu	360 mm
Minimal kesim	35 mm
Boyutlar	503 × 508 × 459 mm
Temas yüzeyi	280 × 360 mm
Ağırlık:	6,6 kg

Kesim sırasında malzemenin otomatik olarak sabitlenmesi.

- Tasfiye

Perakendecinizden eski cihazları ve kullanılmış pilleri ücretsiz olarak geri alma seçenekleri hakkında bilgi edinin.

Ambalaj malzemelerini yerel yönetmeliklere uygun şekilde tasfiye ediniz.

Ambalaj, yerel geri dönüşüm merkezlerine atılabilen çevre dostu malzemelerden yapılmıştır. Doğru bertaraf seçenekleri hakkında yerel yetkilinize danışın.

Atıkları ayırırken ambalaj malzemesinin etiketine dikkat edin; bunlar aşağıdaki anlama gelen kısaltmalar (b) ve sayılarla (a) işaretlenmiştir: 1-7: Plastikler / 20-22: Kağıt ve karton / 80-98: Kompozit malzemeler.

Yandaki sembol, elektrikli ve elektronik eski cihazları yasal düzenlemeler temelinde evsel atıklardan ayrı olarak tasfiye edilmesi gerektiği anlamına gelir. Cihazınızı, belediye tasfiye yüklenicisinin toplama merkezinde tasfiye ediniz.

Arızalı veya kullanılmış piller 2006/66/EC sayılı Direktif ve değişikliklerine uygun olarak geri dönüştürülmelidir. Pilleri ve/veya cihazı sağlanan toplama tesislerine iade edin.

Cihazın üzerindeki CE işareti, uygunluğu teyit eder. Uygunluk beyanını, www.go-europe.com adresinde bulabilirsiniz.

Triman logosu sadece Fransa için geçerlidir.

Logo sadece İtalya için geçerlidir.

Logo sadece İspanya için geçerlidir.
