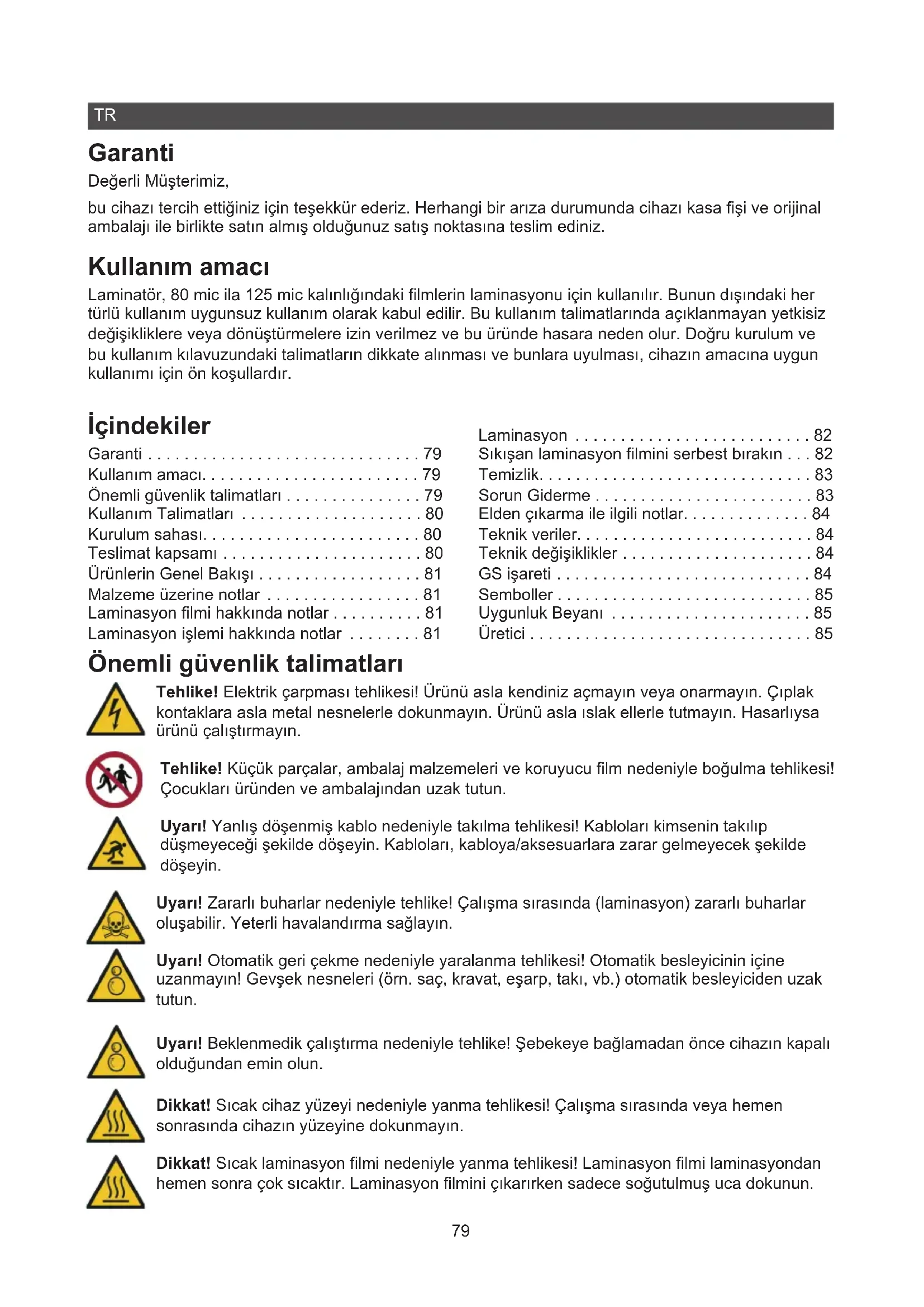

KULLANIM KILAVUZU A 120 OLYMPIA

bu cihazı tercih ettiğiniz için teşekkür ederiz. Herhangi bir arıza durumunda cihazı kasa fişi ve orijinal ambalajı ile birlikte satın almış olduğunuz satış noktasına teslim ediniz.

Kullanım amacı

Laminatör, 80 mic ila 125 mic kalınlığındaki filmlerin laminasyonu için kullanılır. Bunun dışındaki her türlü kullanım uygunsuz kullanım olarak kabul edilir. Bu kullanım talimatlarında açıklanmayan yetkisiz değişikliklere veya dönüştürmelere izin verilmez ve bu üründe hasara neden olur. Doğru kurulum ve bu kullanım kılavuzundaki talimatların dikkate alınması ve bunlara uyulması, cihazın amacına uygun kullanımı için ön koşullardır.

İçindekiler

Garanti 79

Kullanım amacı....79

Önemli güvenlik talimatları 79

Kullanım Talimatları 80

Kurulum sahası....80

Teslimat kapsamı 80

Ürünlerin Genel Bakışı 81

Malzeme üzerine notlar 81

Laminasyon filmi hakkında notlar ..... 81

Laminasyon işlemi hakkında notlar .....81

Laminasyon 82

Sıkışan laminasyon filmini serbest bırakın ... 82

Temizlik. 83

Sorun Giderme 83

Elden çıkarma ile ilgili notlar. 84

Teknik veriler....84

Teknik değişiklikler 84

GS işareti 84

Semboller 85

Uygunluk Beyani 85

Üretici 85

Önemli güvenlik talimatları

Tehlike! Elektrik çarpması tehlikesi! Ürünü asla kendiniz açmayın veya onarmayın. Çıplak kontaklara asla metal nesnelerle dokunmayın. Ürünü asla ıslak ellerle tutmayın. Hasarlıysa ürünü çalıştırmayın.

Tehlike! Küçük parçalar, ambalaj malzemeleri ve koruyucu film nedeniyle boğulma tehlikesi! Çocukları üründen ve ambalajından uzak tutun.

Uyarı! Yanlış döşenmiş kablo nedeniyle takılma tehlikesi! Kabloları kimsenin takılıp düşmeyeceği şekilde döşeyin. Kabloları, kabloya/aksesuarlara zarar gelmeyecek şekilde döşeyin.

Uyarı! Zararlı buharlar nedeniyle tehlike! Çalışma sırasında (laminasyon) zararlı buharlar oluşabilir. Yeterli havalandırma sağlayın.

Uyarı! Otomatik geri çekme nedeniyle yaralanma tehlikesi! Otomatik besleyicinin içine uzanmayın! Gevşek nesneleri (örn. saç, kravat, eşarp, takı, vb.) otomatik besleyiciden uzak tutun.

Uyarı! Beklenmedik çalıştırma nedeniyle tehlike! Şebekeye bağlamadan önce cihazın kapalı olduğundan emin olun.

Dikkat! Sıcak cihaz yüzeyi nedeniyle yanma tehlikesi! Çalışma sırasında veya hemen sonrasında cihazın yüzeyine dokunmayın.

Dikkat! Sıcak laminasyon filmi nedeniyle yanma tehlikesi! Laminasyon filmi laminasyondan hemen sonra çok sıcaktır. Laminasyon filmini çıkarırken sadece soğutulmuş uca dokunun.

Dikkat! Sıcak kalıntılar nedeniyle yanma tehlikesi! Temizlik için kullanılan kağıt sıcak kalıntılar içerebilir. Kağıt temizlendikten hemen sonra çok sıcaktır. Kağıdı çıkarırken sadece soğutulmuş uca dokunun.

Dikkat! Yanlış kullanım nedeniyle maddi hasar! Laminasyon veya kesme işleminden önce tüm zımba ve ataçları çıkarın.

Dikkat! Yanlış kullanım nedeniyle maddi hasar! Yalnızca Teknik veriler altındaki gereklilikleri karşılayan kağıt ve laminasyon filmleri kullanın.

Dikkat! Maddi hasar oluşabilir! Ürün gürültü, koku veya duman gibi olağandışı özellikler sergiliyorsa, güç kaynağının bağlantısını derhal kesin.

Dikkat! Maddi hasar oluşabilir! Bazı boyaların, plastiklerin veya mobilya bakım ürünlerinin kaymaz ayakların malzemesine zarar verebileceği ve yumuşatabileceği göz ardı edilemez. Mobilyalarda iz kalmasını önlemek için, gerekirse cihazın altına kaymaz bir paspas yerleştirin.

Kullanım Talimatları

Ürünü bağlamadan ve kullanmadan önce lütfen bu kullanım talimatlarını okuyun. Bu kullanım talimatlarını ileride başvurmak üzere saklayın. Ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

• Ürünü doğrudan güneş ışığından, çıplak alevden, ısı kaynaklarından, nemden, rutubetten ve tozdan koruyun.
• Çalışma sırasında ürünün üzerini örtmeyin.
• Ürün ticari kullanım için tasarlanmamıştır.
• Ürün sadece iç mekanlarda kullanılabilir.
• Cihazı sadece düzgün monte edilmiş ve kolay erişilebilir bir prize bağlayın. Teknik veriler altındaki bilgileri dikkate alın.
• Sadece Teknik veriler altındaki gereklilikleri karşılayan aksesuarları kullanın.
• Yanlışlıkla çalışmasını önlemek için kullanılmadığında cihazın güç kaynağıyla bağlantısını kesin.
• Çalışma sırasında cihazı gözetimsiz bırakmayın.
• Cihazın çocuklar veya fiziksel, duyusal veya zihinsel yetenekleri kısıtlı kişiler tarafından gözetimsiz olarak kullanılmadığından emin olun.
• Cihaz sürekli çalışmaya uygun değildir.
• Cihazın otomatik kapanma fonksiyonu yoktur. Laminasyon işleminden sonra cihazı kapatın, elektrik fişini prizden çekin ve cihazın soğumasını bekleyin.

Kurulum sahası

Cihazı bir priz yakınında stabil ve düz bir yüzeye yerleştirin.

Teslimat kapsamı

1 laminatör 5 adet A4 laminasyon poşeti

1 Kullanım kılavuzu

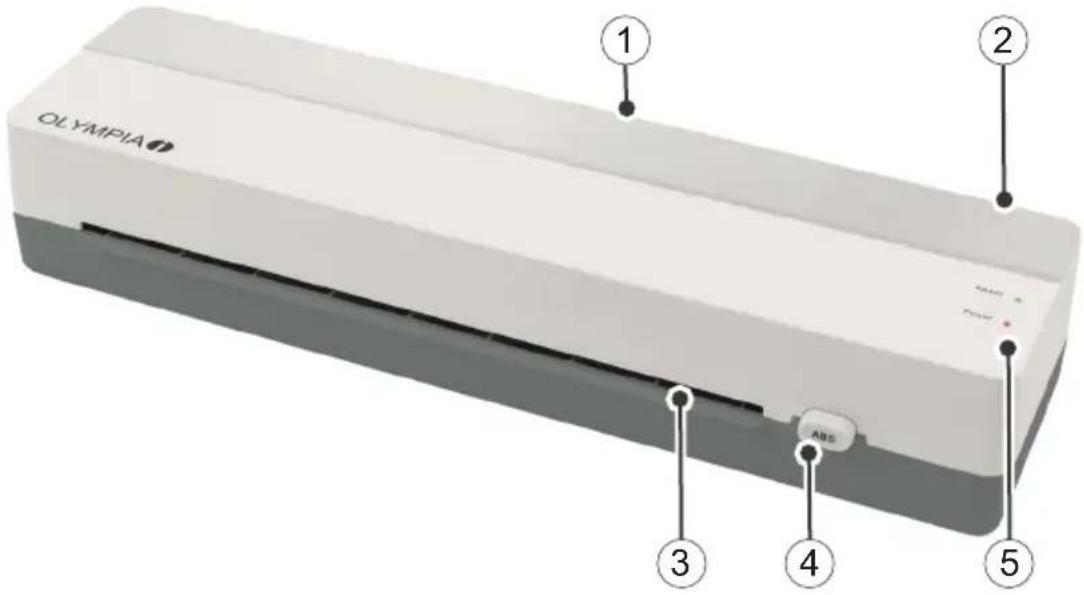

Ürünlerin Genel Bakışı

OLYMPIA 1 2 Power ABS 3 4 5

1 Çıkış aralığı 4 Kilitlenme önleyici düğme (ABS)

2 Anahtar (Açık / Kapalı) 5 Gösterge ışıkları (Güç / Hazır)

3 Laminasyon için yakalama alanı

Malzeme üzerine notlar

• Metalik, ıslak veya düz olmayan malzemeleri lamine etmeyin.
• Isiya duyarlı malzemeleri (örn. termal kağıt, ultrason görüntüleri) lamine etmeyin.
  • Laminasyon filmi ile birlikte lamine edilecek malzeme 0.5 mm'den daha kalın olmamalıdır.
• İnce ve yumusak malzemeleri daha kalın laminasyon filmi ile laminatlayın.
• Film basına birkaç küçük parca malzeme kullanmayın.

Laminasyon filmi hakkında notlar

• Yalnızca laminasyon için tasarlanmış film türlerini kullanın.
• Seffaf film gibi diğer film türleri açıkca laminasyon için uygun değildir.
  • Lamine edilecek malzemeye uygun laminasyon filminin boyutunu secin.
  • Laminasyondan önce laminasyon filminin bovutunu avarlamayın.

Laminasyon işlemi hakkında notlar

• İceriği olmayan laminasyon filmini laminasyon makinesinin besleme alanına (ön) verlestirmevin.
  • Laminasyon filmini laminasyon makinesinin besleme alanına (ön) sarılmış olarak yerleştirmeyin.
  • Laminasyon filmini tek taraflı olarak laminasyon makinesinin besleme alanına (ön) yerleştirmeyin.
• Laminasyon filmini her zaman kapalı tarafı önce gelecek şekilde - ortalanmış ve düz bir çizgi halinde - kullanıma hazır laminasyon makinesinin besleme alanına (ön) yerleştirin.
• Laminasyon sırasında laminasyon filmini çıkış tarafından (arka taraf) çekmeyin.

Laminasyon

Uyarı! Beklenmedik çalıştırma nedeniyle tehlike! Şebekeye bağlamadan önce cihazın kapalı olduğundan emin olun.

1 Elektrik fişini doğru takılmış bir prize bağlayın.
2 Cihazı anahtarla açın (ON).
3 Power göstergesi kırmızı yanar. Cihaz henüz çalışmaya hazır değil. Cihaz ısınır.

Dikkat! Sıcak cihaz yüzeyi nedeniyle yanma tehlikesi! Çalışma sırasında veya hemen sonrasında cihazın yüzeyine dokunmayın.

Not: Cihaz tamamen ısınana kadar bekleyin. Laminasyon filmini önceden yerleştirmeyin, bu filmin düzgün şekilde kaynaşmasını engelleyecektir.

4 Lamine edilecek belgeyi laminasyon filminin içine yerleştirin. Her tarafta filmin kenarına doğru yaklaşık 3 - 5 mm'lik bir boşluk olduğundan emin olun.

Dikkat! Maddi hasar oluşabilir! Sadece sıcak laminasyon için uygun laminasyon filmleri kullanın.

5 3 ila 5 dakika sonra LED ekran Ready yeşil renkte yanar ve cihaz çalışmaya hazırlır.

Dikkat! Maddi hasar oluşabilir! Laminasyon filmini asla besleme alanına açılı olarak yerleştirmeyin.

Dikkat! Maddi hasar oluşabilir! Laminasyon filminin kapalı ucunu her zaman önce laminasyon makinesinin besleme alanına yerleştirin.

Not: Laminasyon filminin cihazın arkasından dağıtılabildiğinden emin olun.

6 Laminasyon filmini kapalı tarafı düz olacak şekilde, laminasyon filmi taşıma silindirleri tarafından yakalanana kadar besleme alanına doğru yönlendirin.
7 Laminasyon filmi otomatik olarak cihazın içinden çekilir.

Dikkat! Sıcak cihaz yüzeyi nedeniyle yanma tehlikesi! Çalışma sırasında veya hemen sonrasında cihazın yüzeyine dokunmayın.

Dikkat! Sıcak laminasyon filmi nedeniyle yanma tehlikesi! Laminasyon filmi laminasyondan hemen sonra çok sıcakır. Laminasyon filmini çıkarırken sadece soğutulmuş uca dokunun.

8 Soğutulmuş uçtaki laminasyon filmini çıkarın.

İpucu: Lamine belgeyi düzleştirmek için üzerine bir kitap veya benzeri ağır, düz bir nesne yerleştirin.

9 Cihazı anahtarla kapatın (OFF).

Not: Daha fazla kullanmadan önce laminasyon filminin soğumasını bekleyin.

Sıkışan laminasyon filmini serbest bırakın

Sıkışan veya yanlış yerleştirilen filmi serbest bırakmak için sıkışma önleme düğmesini (ABS) kullanabilirsiniz.

1 Düğmeyi (OFF) kullanarak cihazı kapatın ve elektrik fişini prizden çekin.
2 ABS düğmesini basılı tutun.

Dikkat! Sıcak cihaz yüzeyi nedeniyle yanma tehlikesi! Çalışma sırasında veya hemen sonrasında cihazın yüzeyine dokunmayın.

Dikkat! Sıcak laminasyon filmi nedeniyle yanma tehlikesi! Laminasyon filmi laminasyondan hemen sonra çok sıcaktır. Laminasyon filmini çıkarırken sadece soğutulmuş uca dokunun.

3 Laminasyon makinesini uygun bir konumda tutun ve laminasyon filmini besleme alanından dışarı çekin.
4 ABS düğmesini bırakın.
5 Ardından taşıma silindirlerini temizleyin. Temizleme altındaki talimatları izleyin.

Temizlik

Konut

Cihazın dışını yumuşak, kuru, tüy bırakmayan bir bezle temizleyin. Herhangi bir temizlik maddesi veya çözücü kullanmayın.

Taşıma silindirleri

Sıkışmış bir laminasyon filmini çıkardıysanız veya çıkış laminasyon filmi yapışkan kalıntısı içeriyorsa taşıma silindirlerini temizleyin.

1 Cihazı anahtarla açın (ON).
2 Power göstergesi kırmızı yanar. Cihaz henüz çalışmaya hazır değil. Cihaz ısınır.
3 3 ila 5 dakika sonra LED ekran Ready yeşil renkte yanar ve cihaz çalışmaya hazırldır.
4 Bir kağıt yaprağını, kağıt taşıma silindirleri tarafından yakalanana kadar doğrudan besleme alanına besleyin.
5 Kağıt otomatik olarak cihazın içinden çekilir. Taşıma silindirleri üzerindeki yapışkan kalıntıları kağıt tarafından emilir.

Dikkat! Sıcak kalıntılar nedeniyle yanma tehlikesi! Temizlik için kullanılan kağıt sıcak kalıntılar içerebilir. Kağıt temizlendikten hemen sonra çok sıcaktır. Kağıdı çıkarırken sadece soğutulmuş uca dokunun.

6 Soğutulmuş uçtaki kağıdı çıkarın.
7 Üzerinde yapışkan kalıntısı kalmayana kadar işlemi temiz bir kağıtla tekrarlayın.
8 Cihazı anahtarla kapatın (OFF).

Sorun Giderme

Arıza Çözüm

Cihaz başlamıyor Elektrik fişinin doğru takılıp takılmadığını kontrol edin.

Cihaz ısınmıyor (artık) Sıcaklık çok yüksekse, aşırı ısınma koruma fonksiyonu

otomatik olarak devreye girer. Cihazın yeterince soğumasını bekleyin.

Cihaz laminasyon yapmıyor veya doğru laminasyon yapmıyor

Kullanılan laminasyon filminin cihaz için uygun olup olmadığını kontrol edin.

Taşıma silindirlerini temizleyin.

Lamine film tamamen şeffaf değildir. Sonucu iyileştirmek için aynı filmi tekrar laminatlayın.

Elden çıkarma ile ilgili notlar

Perakendecinizden eski cihazları ücretsiz olarak geri alma seçenekleri hakkında bilgi edinin.

Ambalaj, yerel geri dönüşüm merkezlerine atılabilen çevre dostu malzemelerden yapılmıştır. Doğru bertaraf seçenekleri hakkında yerel yetkilinize danışın.

Atıkları ayırırken ambalaj malzemesinin etiketine dikkat edin; bunlar aşağıdaki anlama gelen kısaltmalar (b) ve sayılarla (a) işaretlenmiştır: 1-7: Plastikler / 20-22: Kağıt ve karton / 80-98: Kompozit malzemeler.

Yandaki sembol, eski elektrikli ve elektronik cihazların yasal düzenlemelere uygun olarak evsel atıklardan ayrı olarak imha edilmesi gerektiği anlamına gelir. Cihazınızı belediyenizin atık bertaraf kuruluşunun toplama noktasında bertaraf edin.

Teknik veriler

LA 120 A4 LA 130 A3

Laminasyon maks. 230 mm genişlik maks. 320 mm genişlik

Laminasyon filmi 80 - 125 mikron 80 - 125 mikron

Laminasyon hızı 300 mm/dak. 300 mm/dak.

Laminasyon sıcaklığı 110 - 130 °C 110 - 130 °C

Maksimum kapasite 0,5 mm 0,5 mm

Isınma süresi 3 - 5 dakika 3 - 5 dakika

Soğutma süresi	yaklaşık 30 dakika	yaklaşık 30 dakika
Giriş gerilimi	220 - 240 V, 50 Hz, 0,5 A	220 - 240 V, 50 Hz, 0,74 A
Performans	115W	170W
Ağırlık	770 g	1040 g

Boyutlar (G x Y x D) 345 x 96 x 67 mm 435 x 105 x 71 mm

Teknik değişiklikler

Bu kullanım talimatları sadece bilgi amaçlıdır. Bunların içeriği sözleşmenin konusu değildir. Gösterilen tüm veriler sadece nominal değerlerdir. Açıklanan ekipman ve seçenekler ülkeye özgü gereksinimlere bağlı olarak değişebilir.

GS işareti

10000000

"Test Edilmiş Güvenlik" mührü (GS işareti), ürünün Alman Ürün Güvenliği Yasası (ProdSG) gerekliliklerini karşıladığı belgelemektedir. GS işareti, etiketli ürün amaçlandığı gibi kullanıldığında ve öngörülebilir yanlış kullanım durumunda kullanıcıının güvenliğinin ve sağlığının tehlikeye atılmadığını gösterir. Bu, uygun bir test enstitüsü tarafından verilen gönüllü bir güvenlik işaretidir.

Semboller

Aşağıdaki semboller ambalaj üzerinde veya cihazın üzerinde bulunabilir. Bu bölümde bu sembollerin ne anlama geldiği ayrıntılı olarak açıklanmaktadır.

Sembol, ürünün tasarımının koruma sınıfı II'ye (çift yalıtım) karşılık geldiğini gösterir. Elektrik toprağına (toprak) bir güvenlik bağlantısı gerekli değildir.

Ürünü yalnızca iç mekanlarda kullanın.

Uygunluk Beyani

Cihaz üzerindeki CE işareti uygunluğu onaylar. Uygunluk beyanı şu adreste bulunabilir: www.go-europe.com

Üretici

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Almanya

www.go-europe.de | [e-mail]
