MANUALE UTENTE A 120 OLYMPIA

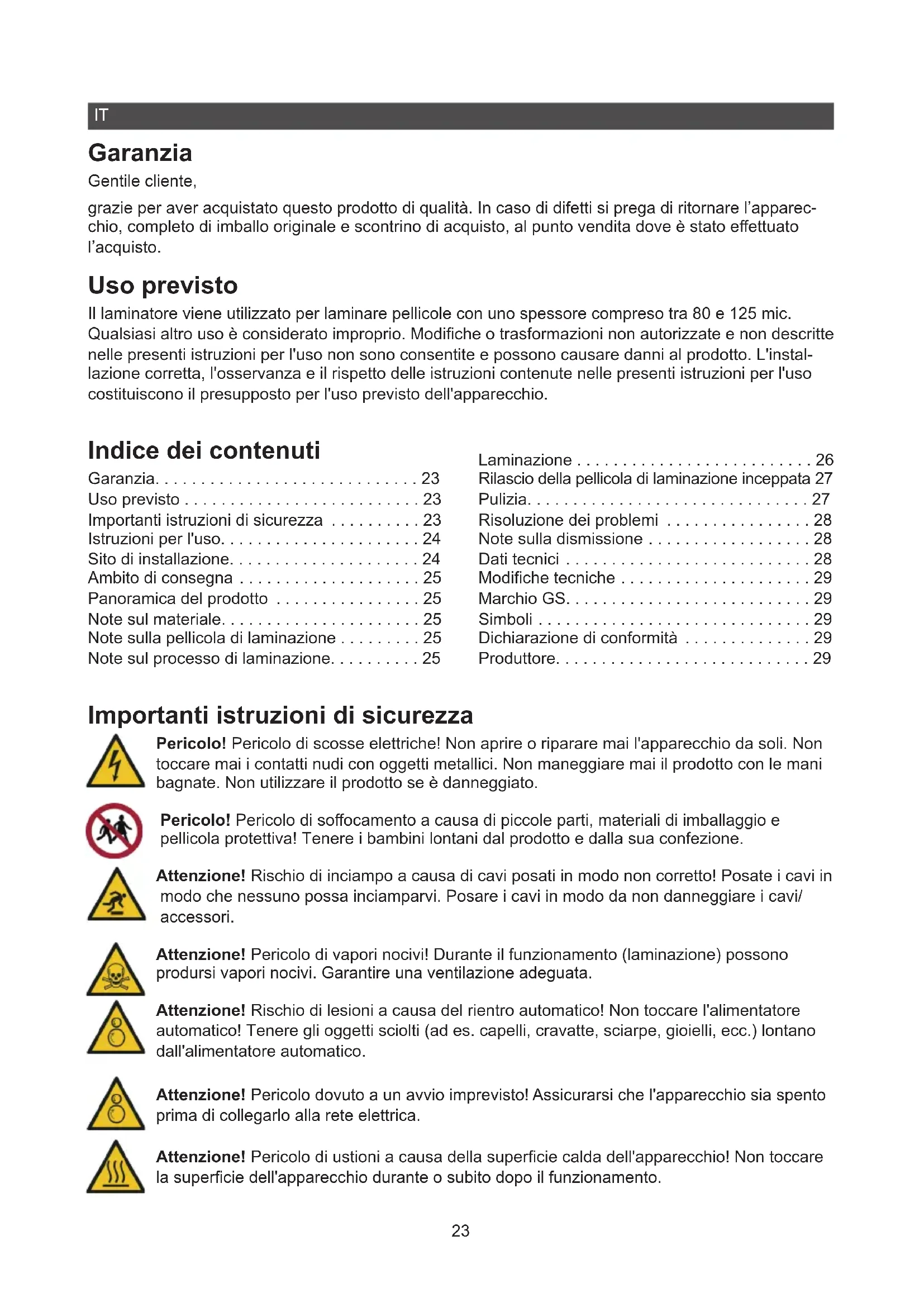

• Garanzia Gentile cliente, grazie per aver acquistato questo prodotto di qualità. In caso di difetti si prega di ritornare l’apparec- chio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato e󰀨ettuato l’acquisto. Uso previsto Il laminatore viene utilizzato per laminare pellicole con uno spessore compreso tra 80 e 125 mic. Qualsiasi altro uso è considerato improprio. Modiche o trasformazioni non autorizzate e non descritte nelle presenti istruzioni per l'uso non sono consentite e possono causare danni al prodotto. L'instal- lazione corretta, l'osservanza e il rispetto delle istruzioni contenute nelle presenti istruzioni per l'uso costituiscono il presupposto per l'uso previsto dell'apparecchio. Indice dei contenuti Garanzia p. 23
• Uso previsto p. 23
• Importanti istruzioni di sicurezza p. 23
• Istruzioni per l'uso p. 24
• Sito di installazione p. 24
• Ambito di consegna p. 25
• Panoramica del prodotto p. 25
• Note sul materiale p. 25
• Note sulla pellicola di laminazione p. 25
• Note sul processo di laminazione p. 25
• Laminazione p. 26
• Rilascio della pellicola di laminazione inceppata 27 Pulizia p. 27
• Risoluzione dei problemi p. 28
• Note sulla dismissione p. 28
• Dati tecnici p. 28
• Modiche tecniche p. 29
• Marchio GS p. 29
• Simboli p. 29
• Dichiarazione di conformità p. 29
• Produttore Importanti istruzioni di sicurezza Pericolo! Pericolo di scosse elettriche! Non aprire o riparare mai l'apparecchio da soli. Non toccare mai i contatti nudi con oggetti metallici. Non maneggiare mai il prodotto con le mani bagnate. Non utilizzare il prodotto se è danneggiato. Pericolo! Pericolo di so󰀨ocamento a causa di piccole parti, materiali di imballaggio e pellicola protettiva! Tenere i bambini lontani dal prodotto e dalla sua confezione. Attenzione! Rischio di inciampo a causa di cavi posati in modo non corretto! Posate i cavi in modo che nessuno possa inciamparvi. Posare i cavi in modo da non danneggiare i cavi/ accessori. Attenzione! Pericolo di vapori nocivi! Durante il funzionamento (laminazione) possono prodursi vapori nocivi. Garantire una ventilazione adeguata. Attenzione! Rischio di lesioni a causa del rientro automatico! Non toccare l'alimentatore automatico! Tenere gli oggetti sciolti (ad es. capelli, cravatte, sciarpe, gioielli, ecc.) lontano dall'alimentatore automatico. Attenzione! Pericolo dovuto a un avvio imprevisto! Assicurarsi che l'apparecchio sia spento prima di collegarlo alla rete elettrica. Attenzione! Pericolo di ustioni a causa della supercie calda dell'apparecchio! Non toccare la supercie dell'apparecchio durante o subito dopo il funzionamento.24 Attenzione! Rischio di ustioni a causa della pellicola di laminazione calda! Il lm di lamina- zione è molto caldo subito dopo la laminazione. Quando si rimuove la pellicola di laminazio- ne, toccare solo l'estremità ra󰀨reddata. Attenzione! Rischio di ustioni a causa dei residui caldi! La carta utilizzata per la pulizia può contenere residui caldi. La carta è molto calda subito dopo la pulizia. Quando si rimuove la carta, toccare solo l'estremità ra󰀨reddata. Attenzione! Danneggiamento del materiale a causa di un uso improprio! Rimuovere tutti i punti metallici e le gra󰀨ette prima di laminare o tagliare. Attenzione! Danneggiamento del materiale a causa di un uso improprio! Utilizzare solo carta e pellicole di laminazione che soddisfano i requisiti di cui ai Dati tecnici. Attenzione! Possibili danni materiali! Se il prodotto presenta caratteristiche insolite come rumore, odore o fumo, scollegare immediatamente l'alimentazione. Attenzione! Possibili danni materiali! Non si può escludere che alcune vernici, plastiche o prodotti per la cura dei mobili possano attaccare e ammorbidire il materiale dei piedini antiscivolo. Per evitare segni sui mobili, se necessario posizionare un tappetino antiscivolo sotto l'apparecchio. Istruzioni per l'uso Leggere le presenti istruzioni per l'uso prima di collegare e utilizzare il prodotto. Conservare le presenti istruzioni per l'uso per future consultazioni. Consegnare tutti i documenti quando si cede il prodotto a terzi. p. 29

• Proteggere il prodotto dalla luce solare diretta, dalle amme libere, dalle fonti di calore, dall'umidità e dalla polvere.

• Non coprire il prodotto durante il funzionamento.

• Il prodotto non è destinato all'uso commerciale.

• Il prodotto può essere utilizzato solo in ambienti chiusi.

• Collegare l'apparecchio solo a una presa di corrente installata correttamente e facilmente accessi- bile. Osservare le informazioni riportate in Dati tecnici.

• Utilizzare solo accessori che soddisfano i requisiti di cui ai dati tecnici.

• Scollegare l'apparecchio dall'alimentazione quando non è in uso per evitare un funzionamento accidentale.

• Non lasciare l'apparecchio incustodito durante il funzionamento.

• Assicurarsi che l'apparecchio non venga utilizzato senza sorveglianza da bambini o da persone con ridotte capacità siche, sensoriali o mentali.

• L'apparecchio non è adatto al funzionamento continuo.

• L'apparecchio non dispone di una funzione di spegnimento automatico. Spegnere l'apparecchio dopo il processo di laminazione, scollegare la spina dalla presa di corrente e lasciare ra󰀨reddare l'apparecchio. Sito di installazione Collocare l'apparecchio su una supercie stabile e piana, vicino a una presa di corrente.25 Ambito di consegna 1 laminatore 5 fogli di laminazione A4 1 Istruzioni per l'uso Panoramica del prodotto

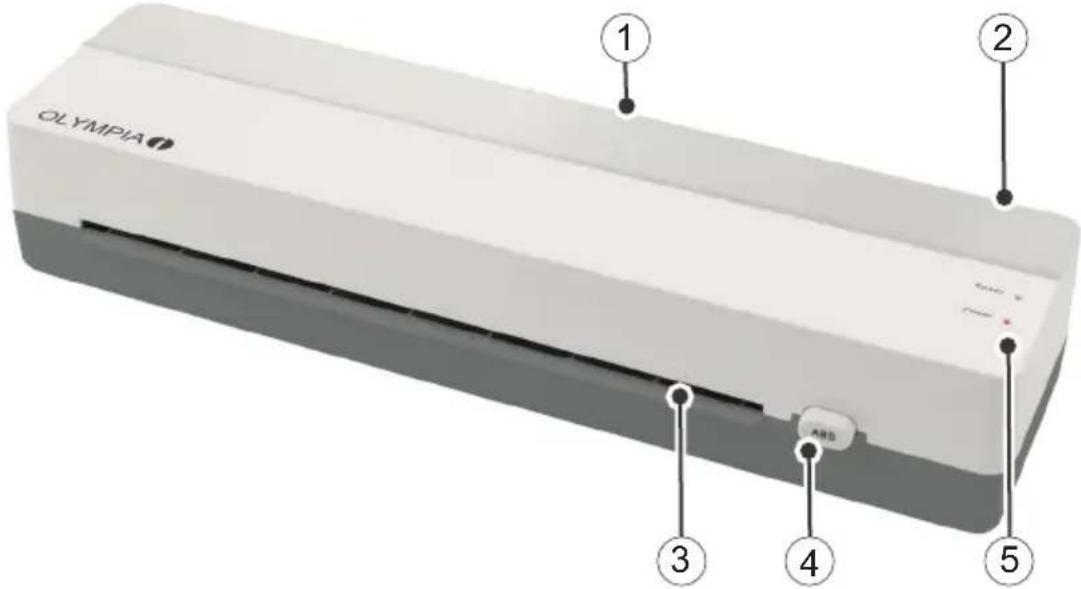

1 Gamma di uscita 4 Pulsante antibloccaggio (ABS) 2 Interruttore (On / O󰀨) 5 Spie luminose (Alimentazione / Pronto) 3 Area di raccolta per la laminazione Note sul materiale

• Non laminare materiali metallici, bagnati o irregolari.

• Non laminare materiali sensibili al calore (ad es. carta termica, immagini ad ultrasuoni).

• Il materiale da laminare insieme alla pellicola di laminazione non deve avere uno spessore superio- re a 0,5 mm.

• Laminare materiali sottili e morbidi con una pellicola di laminazione più spessa.

• Non utilizzare diversi piccoli pezzi di materiale per ogni pellicola. Note sulla pellicola di laminazione

• Utilizzare solo pellicole destinate alla laminazione.

• Altri tipi di pellicole, come quelle trasparenti, non sono espressamente adatti alla laminazione.

• Selezionare le dimensioni della pellicola di laminazione in base al materiale da laminare.

• Non regolare le dimensioni della pellicola di laminazione prima della laminazione. Note sul processo di laminazione

• Non inserire la pellicola di laminazione senza contenuto nell'area di alimentazione (parte anteriore) del laminatore.

• Non inserire la pellicola di laminazione arrotolata nell'area di alimentazione (parte anteriore) del laminatore.

• Non inserire la pellicola di laminazione su un lato nell'area di alimentazione (parte anteriore) del laminatore.26

• Inserire sempre la pellicola di laminazione con il lato chiuso per primo - centrato e in linea retta - nell'area di alimentazione (parte anteriore) del laminatore pronto all'uso.

• Non estrarre la pellicola di laminazione dal lato di uscita (retro) durante la laminazione. Laminazione Attenzione! Pericolo dovuto a un avvio imprevisto! Assicurarsi che l'apparecchio sia spento prima di collegarlo alla rete elettrica. 1 Collegare la spina di rete a una presa di corrente correttamente installata. 2 Accendere l'apparecchio con l'interruttore (ON). 3 L'indicatore Power si accende in rosso. Il dispositivo non è ancora pronto per il funzionamento. L'apparecchio si riscalda. Attenzione! Pericolo di ustioni a causa della supercie calda dell'apparecchio! Non toccare la supercie dell'apparecchio durante o subito dopo il funzionamento. Nota: Attendere che l'apparecchio sia completamente riscaldato. Non inserire prima la pellicola di laminazione per evitare che si fonda correttamente. 4 Inserire il documento da plasticare nella pellicola di plasticazione. Assicurarsi che vi sia uno spazio di circa 3 - 5 mm dal bordo della pellicola su tutti i lati. Attenzione! Possibili danni materiali! Utilizzare solo pellicole di laminazione adatte alla laminazione a caldo. 5 Dopo 3 a 5 minuti, il display LED Ready si illumina di verde e il dispositivo è pronto per il funzio- namento. Attenzione! Possibili danni materiali! Non inserire mai la pellicola di laminazione nell'area di alimentazione in modo obliquo. Attenzione! Possibili danni materiali! Inserire sempre l'estremità chiusa della pellicola di laminazione nell'area di alimentazione del laminatore. Nota: Assicurarsi che la pellicola di laminazione possa essere erogata dal retro del dispositivo. 6 Guidare la pellicola di laminazione con il lato chiuso dritto nell'area di alimentazione nché la pellicola di laminazione non viene catturata dai rulli di trasporto. 7 La pellicola di laminazione viene tirata automaticamente attraverso il dispositivo. Attenzione! Pericolo di ustioni a causa della supercie calda dell'apparecchio! Non toccare la supercie dell'apparecchio durante o subito dopo il funzionamento. Attenzione! Rischio di ustioni a causa della pellicola di laminazione calda! Il lm di laminazione è molto caldo subito dopo la laminazione. Quando si rimuove la pellicola di laminazione, toccare solo l'estremità ra󰀨reddata. 8 Rimuovere la pellicola di laminazione all'estremità ra󰀨reddata. Suggerimento: Per appiattire il documento laminato, posizionarvi sopra un libro o un altro oggetto pesante e piatto. 9 Spegnere l'apparecchio con l'interruttore (OFF). Nota: Lasciare ra󰀨reddare la pellicola di laminazione prima di utilizzarla ulteriormente.27 Rilascio della pellicola di laminazione inceppata È possibile utilizzare il pulsante anti-inceppamento (ABS) per rilasciare la pellicola inceppata o inserita in modo errato. 1 Spegnere l'apparecchio con l'interruttore (OFF) e scollegare la spina dalla presa di corrente. 2 Tenere premuto il pulsante ABS. Attenzione! Pericolo di ustioni a causa della supercie calda dell'apparecchio! Non toccare la supercie dell'apparecchio durante o subito dopo il funzionamento. Attenzione! Rischio di ustioni a causa della pellicola di laminazione calda! Il lm di laminazione è molto caldo subito dopo la laminazione. Quando si rimuove la pellicola di laminazione, toccare solo l'estremità ra󰀨reddata. 3 Tenere il laminatore in una posizione adeguata ed estrarre la pellicola di laminazione dall'area di alimentazione. 4 Rilasciare il pulsante ABS. 5 Quindi pulire i rulli di trasporto. Seguire le istruzioni riportate in Pulizia. Pulizia Alloggiamento Pulire l'esterno dell'apparecchio con un panno morbido, asciutto e privo di pelucchi. Non utilizzare detergenti o solventi. Rulli di trasporto Pulire i rulli di trasporto se si è rimossa una pellicola di laminazione inceppata o se la pellicola di lami- nazione in uscita contiene residui di adesivo. 1 Accendere l'apparecchio con l'interruttore (ON). 2 L'indicatore Power si accende in rosso. Il dispositivo non è ancora pronto per il funzionamento. L'apparecchio si riscalda. 3 Dopo 3 a 5 minuti, il display LED Ready si illumina di verde e il dispositivo è pronto per il funzio- namento. 4 Inserire un foglio di carta direttamente nell'area di alimentazione nché la carta non viene cattura- ta dai rulli di trasporto. 5 La carta viene tirata automaticamente attraverso il dispositivo. I residui di adesivo sui rulli di trasporto vengono assorbiti dalla carta. Attenzione! Rischio di ustioni a causa dei residui caldi! La carta utilizzata per la pulizia può contenere residui caldi. La carta è molto calda subito dopo la pulizia. Quando si rimuove la carta, toccare solo l'estremità ra󰀨reddata. 6 Rimuovere la carta all'estremità ra󰀨reddata. 7 Ripetere l'operazione con un foglio di carta pulito no a quando non ci saranno più residui di adesivo. 8 Spegnere l'apparecchio con l'interruttore (OFF).28 Risoluzione dei problemi Malfunzionamento Soluzione Il dispositivo non si avvia Vericare che la spina di rete sia inserita correttamente. L'apparecchio non riscalda (non più) Se la temperatura è troppo alta, la funzione di protezione dal surriscaldamento si attiva automaticamente. Lasciare che l'apparecchio si ra󰀨reddi a su󰀩cienza. Il dispositivo non si plastica o non si plastica correttamente Vericare che la pellicola di laminazione utilizzata sia adatta al dispositivo. Pulire i rulli di trasporto. La pellicola laminata non è completa- mente trasparente. Laminare nuovamente la stessa pellicola per migliorare il risultato. Note sulla dismissione Informatevi sulle possibilità di ritiro gratuito dei vecchi apparecchi presso il vostro rivenditore. L'imballaggio è realizzato con materiali ecologici che possono essere smaltiti nei centri di rici- claggio locali. Chiedete alle autorità locali quali sono le opzioni per un corretto smaltimento. Durante la separazione dei riuti, osservare le etichette del materiale di imballaggio, contras- segnate da abbreviazioni (b) e numeri (a) con il seguente signicato: 1-7: Plastica / 20-22: Carta e cartone / 80-98: Materiali compositi. Il simbolo adiacente indica che i vecchi apparecchi elettrici ed elettronici devono essere smaltiti separatamente dai riuti domestici in conformità alle disposizioni di legge. Smaltire l'apparecchio presso il punto di raccolta della propria organizzazione comunale di smaltimen- to dei riuti. L’apparecchio e i materiali d’imballo sono riciclabili, smaltirli pertanto separata- mente per un migliore trattamento dei riuti. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto. Osservare i se- guenti codici riportati sui materiali d’imballo: (a) cifre, (b) sigle e (c) materiale con il seguente signicato: 1–7: materiale plastico / 20–22: carta e cartone / 80–98: materiali compositi e (d) tipo di imballaggio. Il logo vale solo per l’Italia. Dati tecnici LA 120 A4 LA 130 A3 Laminazione larghezza massima 230 mm larghezza massima 320 mm Pellicola di laminazione 80 - 125 micron 80 - 125 micron Velocità di laminazione 300 mm/min. 300 mm/min. Temperatura di laminazione 110 - 130 °C 110 - 130 °C Capacità massima 0,5 mm 0,5 mm Tempo di riscaldamento 3 - 5 minuti 3 - 5 minuti Tempo di ra󰀨reddamento circa 30 minuti circa 30 minuti29 Tensione d'ingresso 220 - 240 V, 50 Hz, 0,5 A 220 - 240 V, 50 Hz, 0,74 A Prestazioni 115 W 170 W Peso 770 g 1040 g Dimensioni (L x A x P) 345 x 96 x 67 mm 435 x 105 x 71 mm Modiche tecniche Le presenti istruzioni per l'uso hanno scopo puramente informativo. Il loro contenuto non è l'oggetto del contratto. Tutti i dati indicati sono solo valori nominali. L'equipaggiamento e le opzioni descritte possono variare a seconda dei requisiti specici del Paese. Marchio GS

Il sigillo "Sicurezza testata" (marchio GS) certica che il prodotto soddisfa i requisiti della legge tedesca sulla sicurezza dei prodotti (ProdSG). Il marchio GS indica che la sicurezza e la salute dell'utente non sono in pericolo quando il prodotto etichettato viene utilizzato come previsto e in caso di uso improprio prevedibile. Si tratta di un marchio di sicurezza volontario rilasciato da un istituto di controllo adeguato. Simboli I seguenti simboli sono riportati sulla confezione o sul dispositivo stesso. Questa sezione spiega in dettaglio il signicato di questi simboli. Il simbolo indica che la struttura del prodotto corrisponde alla classe di protezione II (doppio isolamento). Non è necessario un collegamento di sicurezza alla terra elettrica. Utilizzare il prodotto solo in ambienti chiusi. Dichiarazione di conformità Il marchio CE sul dispositivo conferma la conformità. La dichiarazione di conformità è disponibile all'indirizzo: www.go-europe.com. Produttore GO Europe GmbH Zum Kraftwerk 1 45527 Hattingen, Germania www.go-europe.de | service@go-europe.de30
