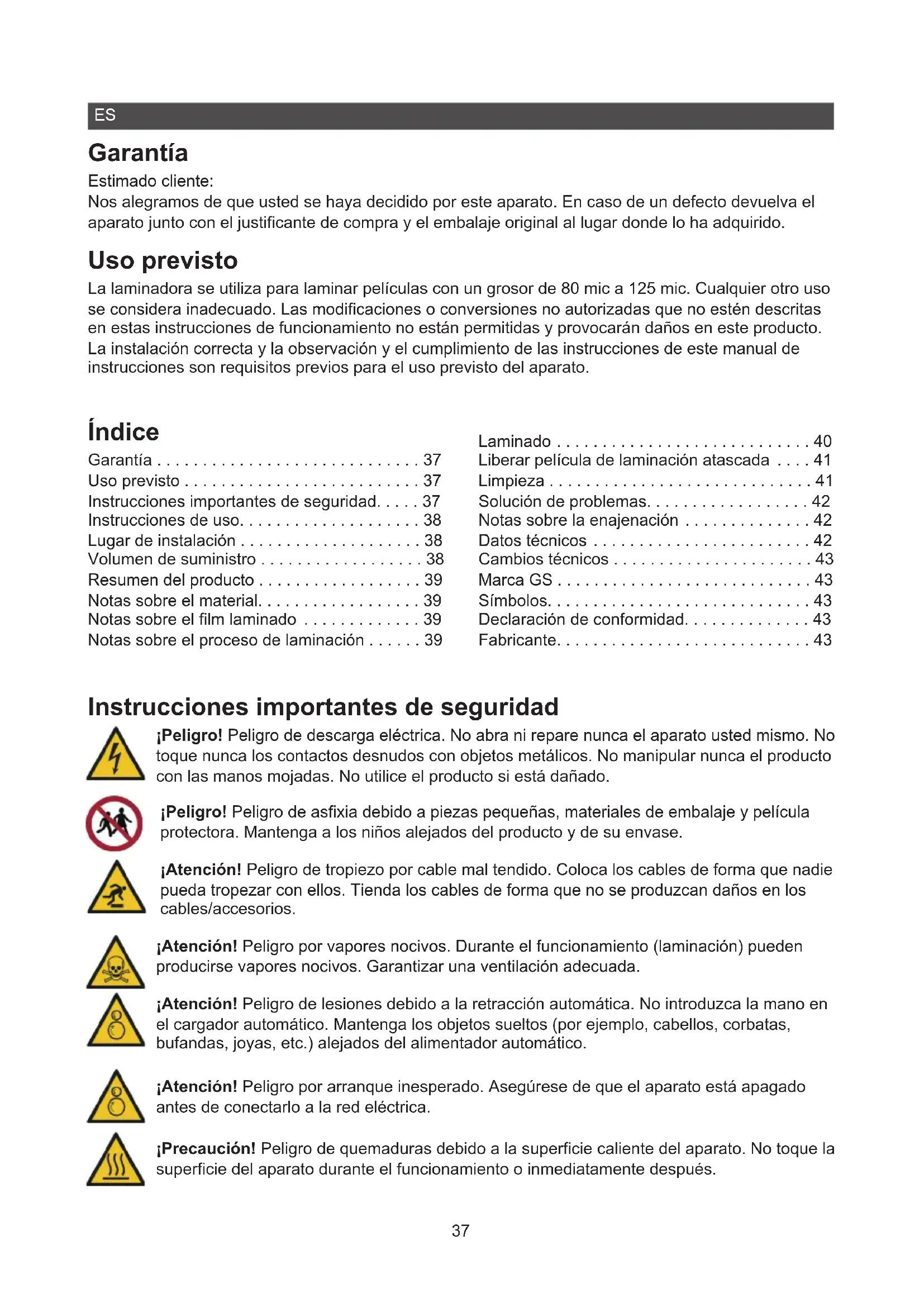

MANUAL DE USUARIO A 120 OLYMPIA
Nos alegramos de que usted se haya decidido por este aparato. En caso de un defecto devuelva el aparato junto con el justificante de compra y el embalaje original al lugar donde lo ha adquirido.
Uso previsto
La laminadora se utiliza para laminar películas con un grosor de 80 mic a 125 mic. Cualquier otro uso se considera inadecuado. Las modificaciones o conversiones no autorizadas que no estén descritas en estas instrucciones de funcionamiento no están permitidas y provocarán daños en este producto. La instalación correcta y la observación y el cumplimiento de las instrucciones de este manual de instrucciones son requisitos previos para el uso previsto del aparato.
Índice
Garantía 37
Uso previsto 37
Instrucciones importantes de seguridad. . . . 37
Instrucciones de uso....38
Lugar de instalación ..... 38
Volumen de suministro 38
Resumen del producto 39
Notas sobre el material....39
Notas sobre el film laminado ..... 39
Notas sobre el proceso de laminación ..... 39
Laminado 40
Liberar película de laminación atascada .... 41
Limpieza 41
Solución de problemas....42
Notas sobre la enajenación ..... 42
Datos técnicos 42
Cambios técnicos 43
Marca GS 43
Símbolos....43
Declaración de conformidad....43
Fabricante. 43
Instrucciones importantes de seguridad
¡Peligro! Peligro de descarga eléctrica. No abra ni repare nunca el aparato usted mismo. No toque nunca los contactos desnudos con objetos metálicos. No manipular nunca el producto con las manos mojadas. No utilice el producto si está dañado.
¡Peligro! Peligro de asfixia debido a piezas pequeñas, materiales de embalaje y película protectora. Mantenga a los niños alejados del producto y de su envase.
¡Atención! Peligro de tropiezo por cable mal tendido. Coloca los cables de forma que nadie pueda tropezar con ellos. Tienda los cables de forma que no se produzcan daños en los cables/accesorios.
¡Atención! Peligro por vapores nocivos. Durante el funcionamiento (laminación) pueden producirse vapores nocivos. Garantizar una ventilación adecuada.
¡Atención! Peligro de lesiones debido a la retracción automática. No introduzca la mano en el cargador automático. Mantenga los objetos sueltos (por ejemplo, cabellos, corbatas, bufandas, joyas, etc.) alejados del alimentador automático.
¡Atención! Peligro por arranque inesperado. Asegúrese de que el aparato está apagado antes de conectarlo a la red eléctrica.
¡Precaución! Peligro de quemaduras debido a la superficie caliente del aparato. No toque la superficie del aparato durante el funcionamiento o inmediatamente después.
¡Precaución! Peligro de quemaduras con la lámina de plastificación caliente. La película de laminación está muy caliente inmediatamente después de la laminación. Al retirar la lámina de plastificación, toque sólo el extremo enfriado.
¡Precaución! Peligro de quemaduras por residuos calientes. El papel utilizado para la limpieza puede contener residuos calientes. El papel está muy caliente inmediatamente después de la limpieza. Al retirar el papel, toque sólo el extremo frío.
¡Atención! Daños materiales por manejo inadecuado. Retire todas las grapas y clips antes de plastificar o cortar.
¡Atención! Daños materiales por manejo inadecuado. Utilice únicamente papel y láminas que cumplan los requisitos del apartado Datos técnicos.
¡Atención! Posibles daños materiales. Si el producto presenta características inusuales como ruido, olor o humo, desconecte inmediatamente la alimentación eléctrica.
¡Atención! Posibles daños materiales. No puede descartarse que algunas pinturas, plásticos o productos para el cuidado de los muebles ataquen y reblandezcan el material de los pies antideslizantes. Para evitar marcas en los muebles, coloque una alfombrilla antideslizante debajo del aparato si es necesario.
Instrucciones de uso
Lea este manual de instrucciones antes de conectar y utilizar el producto. Conserve este manual de instrucciones para futuras consultas. Entregue todos los documentos cuando ceda el producto a terceros.
- Proteja el producto de la luz solar directa, llamas desnudas, fuentes de calor, humedad y polvo.
- No cubra el producto durante el funcionamiento.
- El producto no está destinado a uso comercial.
- El producto sólo puede utilizarse en interiores.
- Conecte el aparato únicamente a una toma de corriente correctamente instalada y de fácil acceso. Tenga en cuenta las indicaciones del apartado Datos técnicos.
- Utilice únicamente accesorios que cumplan los requisitos indicados en Datos técnicos.
- Desconecte el aparato de la red eléctrica cuando no lo utilice para evitar que se ponga en funcionamiento accidentalmente.
- No deje el aparato sin vigilancia durante su funcionamiento.
- Asegúrese de que el aparato no sea utilizado sin supervisión por niños o personas con capacidades físicas, sensoriales o mentales reducidas.
- El aparato no es adecuado para un funcionamiento continuo.
- El aparato no dispone de función de desconexión automática. Apague el aparato después del proceso de plastificado, desenchúfelo de la toma de corriente y deje que se enfríe.
Lugar de instalación
Coloque el aparato sobre una superficie estable y nivelada cerca de una toma de corriente.
Volumen de suministro
1 plastificadora 5 bolsas de plastificación A4
1 Instrucciones de uso

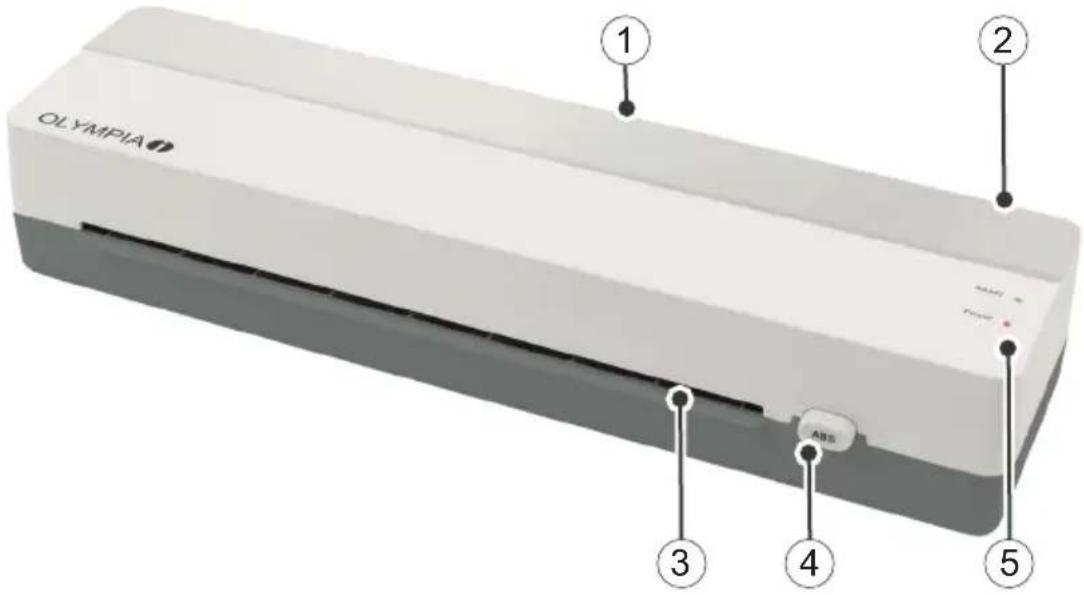

Resumen del producto
2 Interruptor (On / Off) 5 Indicadores luminosos (Power / Ready)
3 Área de captación para laminado
Notas sobre el material
- No plastifique materiales metálicos, húmedos o irregulares.
- No plastifique ningún material sensible al calor (por ejemplo, papel térmico, imágenes de ultrasonidos).
- El material a laminar junto con la película de laminación no debe tener un grosor superior a 0,5 mm.
- Lamine materiales finos y blandos con una película de laminación más gruesa.
- No utilice varios trozos pequeños de material por película.
Notas sobre el film laminado
- Utilice únicamente películas destinadas a la laminación.
- Otros tipos de láminas, como las transparentes, no son aptas expresamente para el laminado.
- Seleccione el tamaño de la lámina de plastificación en función del material que vaya a plastificar.
- No ajuste el tamaño de la lámina de plastificación antes de plastificar.
Notas sobre el proceso de laminación
- No introduzca película de plastificación sin contenido en la zona de alimentación (frontal) de la plastificadora
- No introduzca la lámina de plastificación enrollada en la zona de alimentación (frontal) de la plastificadora.
- No introduzca la lámina de plastificación por un lado en la zona de alimentación (frontal) de la plastificadora.
- Introduzca siempre la lámina de plastificación con la cara cerrada primero -centrada y en línea recta- en la zona de alimentación (frontal) de la plastificadora lista para usar.
- No tire de la película de plastificación hacia fuera del lado de salida (reverso) durante el plastificado.
Laminado
¡Atención! Peligro por arranque inesperado. Asegúrese de que el aparato está apagado antes de conectarlo a la red eléctrica.
1 Conecte el enchufe a una toma de corriente instalada correctamente.
2 Encienda el aparato con el interruptor (ON).
3 El indicador Power se ilumina en rojo. El aparato aún no está listo para funcionar. El aparato se calienta.
¡Atención! Peligro de quemaduras debido a la superficie caliente del aparato. No toque la superficie del aparato durante el funcionamiento o inmediatamente después.
Nota: Espere a que el aparato se caliente por completo. No introduzca previamente la lámina de plastificación, ya que impediría su correcta fusión.
4 Coloque el documento a plastificar en la película de plastificación. Asegúrese de que queda un espacio de aprox. 3 - 5 mm hasta el borde de la lámina en todos los lados.
¡Atención! Posibles daños materiales. Utilice únicamente láminas aptas para laminación en caliente.
5 Transcurridos entre 3 y 5 minutos, el indicador LED Ready se ilumina en verde y el aparato está listo para funcionar.
¡Atención! Posibles daños materiales. No introduzca nunca la lámina de plastificación inclinada en la zona de alimentación.
¡Atención! Posibles daños materiales. Introduzca siempre primero el extremo cerrado de la lámina de plastificación en la zona de alimentación de la plastificadora.
Nota: Asegúrese de que la lámina de plastificación se puede dispensar desde la parte posterior del aparato.
6 Guíe la lámina de plastificación con el lado cerrado recto hacia la zona de alimentación hasta que la lámina de plastificación quede atrapada por los rodillos de transporte.
7 La película de laminación se arrastra automáticamente a través del dispositivo.
¡Atención! Peligro de quemaduras debido a la superficie caliente del aparato. No toque la superficie del aparato durante el funcionamiento o inmediatamente después.
¡Atención! Peligro de quemaduras con la lámina de plastificación caliente. La película de laminación está muy caliente inmediatamente después de la laminación. Al retirar la lámina de plastificación, toque sólo el extremo enfriado.
8 Retire la película de laminación en el extremo enfriado.
Consejo: Para aplanar el documento plastificado, coloque encima un libro o un objeto pesado y plano similar.
9 Apague el aparato con el interruptor (OFF).
Nota: Deje enfriar la película de laminación antes de seguir utilizándola.
Liberar película de laminación atascada
Puede utilizar el botón antiatasco (ABS) para liberar la película atascada o insertada incorrectamente.
1 Apague el aparato con el interruptor (OFF) y desconecte el enchufe de la toma de corriente.
2 Mantenga pulsado el botón ABS.
¡Atención! Peligro de quemaduras debido a la superficie caliente del aparato. No toque la superficie del aparato durante el funcionamiento o inmediatamente después.
¡Atención! Peligro de quemaduras con la lámina de plastificación caliente. La película de laminación está muy caliente inmediatamente después de la laminación. Al retirar la lámina de plastificación, toque sólo el extremo enfriado.
3 Sujete la plastificadora en una posición adecuada y extraiga la lámina de plastificación de la zona de alimentación.
4 Suelte el botón ABS.
5 A continuación, limpie los rodillos de transporte. Siga las instrucciones del apartado Limpieza.
Limpieza
Vivienda
Limpie el exterior del aparato con un paño suave, seco y sin pelusas. No utilice productos de limpieza ni disolventes.
Rodillos de transporte
Limpie los rodillos de transporte si ha retirado una lámina de plastificación atascada o si la lámina de plastificación de salida contiene restos de adhesivo.
1 Encienda el aparato con el interruptor (ON).
2 El indicador Power se ilumina en rojo. El aparato aún no está listo para funcionar. El aparato se calienta.
3 Transcurridos entre 3 y 5 minutos, el indicador LED Ready se ilumina en verde y el aparato está listo para funcionar.
4 Introduzca una hoja de papel directamente en la zona de alimentación hasta que el papel quede atrapado por los rodillos de transporte.
5 El papel pasa automáticamente por el dispositivo. Los restos de adhesivo en los rodillos de transporte son absorbidos por el papel.
¡Precaución! Peligro de quemaduras por residuos calientes. El papel utilizado para la limpieza puede contener residuos calientes. El papel está muy caliente inmediatamente después de la limpieza. Al retirar el papel, toque sólo el extremo frío.
6 Retire el papel del extremo enfriado.
7 Repite el proceso con una hoja de papel limpia hasta que no queden restos de adhesivo en ella.
8 Apague el aparato con el interruptor (OFF).
Solución de problemas
Avería Solución
El aparato no arranca Compruebe que el enchufe de red está correctamente conectado.
El aparato no calienta (más) Si la temperatura es demasiado alta, la función de
protección contra el sobrecalentamiento se activa automáticamente. Deje que el aparato se enfríe lo suficiente.
El aparato no lamina o no lamina correctamente
Compruebe si la película de laminación utilizada es adecuada para el dispositivo.
Limpie los rodillos de transporte.
La película laminada no es completamente transparente.
Vuelva a laminar la misma lámina para mejorar el resultado.
Notas sobre la enajenación
Infórmese en su distribuidor sobre las posibilidades de recuperar gratuitamente los aparatos viejos.
Los envases están fabricados con materiales respetuosos con el medio ambiente que pueden desecharse en los centros de reciclaje locales. Pregunte a las autoridades locales sobre las opciones para una correcta eliminación.
Observe el etiquetado del material de envasado al separar los residuos; están marcados con abreviaturas (b) y números (a) con el siguiente significado: 1-7: Plásticos / 20-22: Papel y cartón / 80-98: Materiales compuestos.
El símbolo adyacente significa que los aparatos eléctricos y electrónicos viejos deben eliminarse por separado de la basura doméstica de acuerdo con la normativa legal. Deseche el aparato en el punto de recogida de su organismo municipal de eliminación de residuos.
El aparato y los materiales de embalaje son reciclables. Elimínelos por separado para garantizar una mejor gestión de los residuos. ¡Favorezca la reparación o donación de su aparato!
Datos técnicos
LA 120 A4 LA 130 A3
Laminado máx. 230 mm de ancho máx. 320 mm de ancho
Película de laminación 80 - 125 micras 80 - 125 micras
Velocidad de laminado 300 mm/min. 300 mm/min.
Temperatura de laminación 110 - 130 °C 110 - 130 °C
Capacidad máxima 0,5 mm 0,5 mm
Tiempo de calentamiento 3 - 5 minutos 3 - 5 minutos
Tiempo de enfriamiento aprox. 30 minutos aprox. 30 minutos
Tensión de entrada 220 - 240 V, 50 Hz, 0,5 A 220 - 240 V, 50 Hz, 0,74 A
Rendimiento 115 W 170 W
Peso 770 g 1040 g
Dimensiones (An x Al x Pr) 345 x 96 x 67 mm 435 x 105 x 71 mm
Cambios técnicos
Estas instrucciones de uso son meramente informativas. Su contenido no es objeto del contrato. Todos los datos mostrados son sólo valores nominales. El equipamiento y las opciones descritas pueden variar en función de los requisitos específicos de cada país.
Marca GS
El sello "Seguridad probada" (marca GS) certifica que el producto cumple los requisitos de la Ley alemana de seguridad de los productos (ProdSG). La marca GS indica que la seguridad y la salud del usuario no corren peligro cuando el producto etiquetado se utiliza conforme a lo previsto y en caso de uso indebido previsible. Se trata de una marca de seguridad voluntaria emitida por un instituto de ensayos adecuado.
Símbolos
Los siguientes símbolos se encuentran en el embalaje o en el propio aparato. En esta sección se explica en detalle el significado de estos símbolos.
El símbolo indica que el diseño del producto corresponde a la clase de protección II (doble aislamiento). No es necesaria una conexión de seguridad a la toma de tierra.
Utilice el producto únicamente en interiores.
Declaración de conformidad
El marcado CE del aparato confirma la conformidad. La declaración de conformidad puede consultarse en: www.go-europe.com
Fabricante
GO Europe GmbH
Zum Kraftwerk 1
45527 Hattingen, Alemania
www.go-europe.de | service@go-europe.de
