A 120 - Maszyna do laminowania OLYMPIA - Bezpłatna instrukcja obsługi

Typ produktu	Laminarka (plastyfikator)
Marka	Olympia
Model	A 120
Wymiary (dł. x wys. x gł.)	345 x 96 x 67 mm
Waga	770 g
Zasilanie elektryczne	220-240 V, 50 Hz, 0,5 A
Moc	115 W
Maks. szerokość laminowania	230 mm (format A4)
Grubość folii laminującej	80 do 125 mikronów
Maksymalna grubość dokumentu + folii	0,5 mm
Prędkość laminowania	300 mm/min
Temperatura laminowania	110-130 °C
Czas nagrzewania	3 do 5 minut
Czas chłodzenia	Około 30 minut
Klasa ochronności	II (podwójna izolacja)
Główne funkcje	Laminowanie na gorąco, automatyczne podawanie, wskaźniki LED Power (czerwony) i Ready (zielony), przycisk antyblokady (ABS)
Bezpieczeństwo	Ochrona przed przegrzaniem, zalecane ręczne wyłączanie, przewód zasilający z wtyczką
Przeznaczenie	Do użytku wewnętrznego, nieprofesjonalnego, laminowanie dokumentów z odpowiednimi foliami
Konserwacja obudowy	Miękka, sucha, niepyląca ściereczka; nie stosować środków czyszczących ani rozpuszczalników
Czyszczenie wałków	Przepuścić czystą kartkę papieru po zacięciu lub w przypadku pozostałości kleju
Zawartość opakowania	1 laminarka, 5 arkuszy folii A4, 1 instrukcja obsługi
Kraj produkcji	Niemcy (GO Europe GmbH)
Gwarancja	Gwarancja ustawowa, zwrot w oryginalnym opakowaniu z paragonem
Utylizacja	Urządzenie i przewody nadają się do recyklingu; oddanie do punktu zbiórki odpadów lub sklepu

Często zadawane pytania - A 120 OLYMPIA

Jak uruchomić laminarkę Olympia A 120?

Podłącz urządzenie, włącz je przełącznikiem (pozycja ON). Zaświeci się czerwona dioda Power. Odczekaj 3 do 5 minut, aż zaświeci się zielona dioda Ready, a następnie włóż folię zamkniętą krawędzią jako pierwszą.

Jaki rodzaj folii laminującej stosować?

Używaj wyłącznie folii do laminowania na gorąco o grubości 80 do 125 mikronów. Nie używaj folii przezroczystych ani innych nieprzeznaczonych do laminowania.

Co zrobić w przypadku zacięcia folii?

Wyłącz urządzenie (pozycja OFF) i odłącz je od zasilania. Naciśnij i przytrzymaj przycisk ABS (antyblokady), jednocześnie delikatnie wyciągając folię przez strefę podawania. Następnie wyczyść wałki kartką papieru.

Jak wyczyścić laminarkę?

Do obudowy używaj miękkiej, suchej, niepylącej ściereczki. Do wałków przepuść czystą kartkę papieru po zacięciu lub jeśli pojawią się pozostałości kleju. Nigdy nie używaj rozpuszczalników ani środków czyszczących.

Dlaczego urządzenie nie grzeje?

Sprawdź gniazdko elektryczne. Jeśli temperatura jest zbyt wysoka, może zadziałać ochrona przed przegrzaniem. Pozostaw urządzenie do ostygnięcia na około 30 minut przed ponowną próbą.

Czy mogę laminować grube dokumenty?

Całkowita grubość (dokument + folia) nie może przekraczać 0,5 mm. Usuń wszystkie zszywki i spinacze przed laminowaniem.

Ile czasu potrzeba, aby urządzenie było gotowe?

Czas nagrzewania wynosi 3 do 5 minut. Zielona dioda Ready zaświeci się po osiągnięciu temperatury roboczej (110-130 °C).

Czy urządzenie może być używane w sposób ciągły?

Nie, urządzenie nie jest przeznaczone do ciągłej pracy. Wyłącz je po każdym użyciu (pozycja OFF) i odłącz od zasilania. Pozostaw do ostygnięcia przed schowaniem.

Co zrobić, jeśli folia po laminowaniu nie jest całkowicie przezroczysta?

Możesz ponownie przepuścić tę samą folię przez laminarkę, aby poprawić efekt. Upewnij się, że folia jest odpowiednia i urządzenie wystarczająco się nagrzało.

Jak prawidłowo wyłączyć urządzenie po użyciu?

Ustaw przełącznik w pozycji OFF, odłącz wtyczkę od gniazdka i pozostaw urządzenie do całkowitego ostygnięcia (około 30 minut) przed schowaniem.

INSTRUKCJA OBSŁUGI A 120 OLYMPIA

decyzja zakupu właśnie tego urządzenia sprawiła nam szczególną radość. W przypadku defektu prosimy o oddanie urządzenia w oryginalnym opakowaniu wraz z potwierdzeniem zakupu w tej placówce handlowej, w której dokonano zakupu.

Przeznaczenie

Laminator służy do laminowania folii o grubości od 80 mic do 125 mic. Każde inne użycie jest uważane za niewłaściwe. Nieautoryzowane modyfikacje lub przebudowy, które nie zostały opisane w niniejszej instrukcji obsługi, są niedozwolone i spowodują uszkodzenie produktu. Prawidłowa instalacja oraz przestrzeganie i stosowanie się do zaleceń zawartych w niniejszej instrukcji obsługi są warunkami wstępnymi użytkowania urządzenia zgodnie z przeznaczeniem.

Spis treści

Gwarancja 58

Przeznaczenie 58

Ważne instrukcje bezpieczeństwa ..... 58

Instrukcje użytkowania 59

Miejsce instalacji. 59

Zakres dostawy 60

Przegląd produktów ..... 60

Uwagi dotyczące materiału....60

Uwagi dotyczące folii do laminowania ..... 60

Uwagi dotyczące procesu laminowania ..... 60

Laminowanie 61

Uwolnij zacięta folię do laminowania ..... 62

Czyszczenie 62

Rozwiązywanie problemów ..... 63

Uwagi dotyczące zbycia 63

Dane techniczne....63

Zmiany techniczne 64

Znak GS 64

Symbolika....64

Deklaracja zgodności 64

Producent 64

Ważne instrukcje bezpieczeństwa

Niebezpieczeństwo! Niebezpieczeństwo porażenia prądem! Nigdy nie otwieraj ani nie naprawiaj produktu samodzielnie. Nigdy nie dotykaj nieosłoniętych styków metalowymi przedmiotami. Nigdy nie dotykać produktu mokrymi rękami. Nie używaj produktu, jeśli jest uszkodzony.

Niebezpieczeństwo! Ryzyko zadławienia z powodu małych części, materiałów opakowaniowych i folii ochronnej! Trzymać dzieci z dala od produktu i jego opakowania.

Ostrzeżenie! Ryzyko potknięcia z powodu nieprawidłowo ułożonego kabla! Kable należy układać tak, aby nikt nie mógł się o nie potknąć. Kable należy układać w taki sposób, aby nie uszkodzić kabli/akcesoriów.

Ostrzeżenie! Niebezpieczeństwo związane ze szkodliwymi oparami! Podczas pracy (laminowania) mogą powstawać szkodliwe opary. Zapewnić odpowiednią wentylację.

Ostrzeżenie! Ryzyko obrażeń w wyniku automatycznego cofania! Nie sięgaj do automatycznego podajnika! Trzymaj luźne przedmioty (np. włosy, krawaty, szaliki, biżuterię itp.) z dala od automatycznego podajnika.

Ostrzeżenie! Niebezpieczeństwo spowodowane nieoczekiwanym uruchomieniem! Przed podłączeniem urządzenia do sieci elektrycznej należy upewnić się, że jest ono wyłączone.

Uwaga! Ryzyko poparzenia gorącą powierzchnią urządzenia! Nie należy dotykać powierzchni urządzenia podczas pracy lub bezpośrednio po jej zakończeniu.

Uwaga! Ryzyko poparzenia gorącą folią do laminowania! Folia do laminowania jest bardzo gorąca bezpośrednio po laminowaniu. Podczas zdejmowania folii do laminowania należy dotykać tylko schłodzonego końca.

Uwaga! Ryzyko poparzenia gorącymi pozostałościami! Papier używany do czyszczenia może zawierać gorące pozostałości. Papier jest bardzo gorący bezpośrednio po czyszczeniu. Podczas wyjmowania papieru należy dotykać tylko schłodzonego końca.

Uwaga! Szkody materialne spowodowane nieprawidłową obsługą! Przed laminowaniem lub cięciem należy usunąć wszystkie zszywki i spinacze.

Uwaga! Szkody materialne spowodowane nieprawidłową obsługą! Należy używać wyłącznie papieru i folii do laminowania spełniających wymagania podane w części Dane techniczne.

Uwaga! Możliwe szkody materialne! Jeśli produkt wykazuje nietypowe właściwości, takie jak hałas, zapach lub dym, należy natychmiast odłączyć zasilanie.

Uwaga! Możliwe szkody materialne! Nie można wykluczyć, że niektóre farby, tworzywa sztuczne lub produkty do pielęgnacji mebli mogą uszkodzić i zmiękczyć materiał antypoślizgowych nóżek. Aby uniknąć śladów na meblach, w razie potrzeby umieść pod urządzeniem matę antypoślizgową.

Instrukcje użytkowania

Przed podłączeniem i użyciem produktu należy zapoznać się z niniejszą instrukcją obsługi. Niniejszą instrukcję obsługi należy zachować na przyszłość. Przekazać wszystkie dokumenty przy przekazywaniu produktu osobom trzecim.

• Chronić produkt przed bezpośrednim działaniem promieni słonecznych, otwartego ognia, źródeł ciepła, wilgoci i kurzu.
• Nie przykrywać produktu podczas pracy.
• Produkt nie jest przeznaczony do użytku komercyjnego.
• Produkt może być używany wyłącznie w pomieszczeniach.
• Urządzenie należy podłączać wyłącznie do prawidłowo zainstalowanego i łatwo dostępnego gniazdka. Należy przestrzegać informacji podanych w części Dane techniczne.
• Należy używać wyłącznie akcesoriów spełniających wymagania podane w części Dane techniczne.
• Nieużywane urządzenie należy odłączyć od zasilania, aby zapobiec przypadkowemu uruchomie-niu.
• Podczas pracy urządzenia nie należy pozostawiać go bez nadzoru.
• Należy upewnić się, że urządzenie nie jest używane bez nadzoru przez dzieci lub osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych.
• Urządzenie nie nadaje się do pracy ciągłej.
• Urządzenie nie posiada funkcji automatycznego wyłączania. Po zakończeniu procesu laminowania należy wyłączyć urządzenie, wyjąć wtyczkę z gniazdka i odczekać, aż urządzenie ostygnie.

Miejsce instalacji

Umieść urządzenie na stabilnej, równej powierzchni w pobliżu gniazdka elektrycznego.

Zakres dostawy

1 laminator 5 folie do laminowania A4

1 Instrukcja obsługi

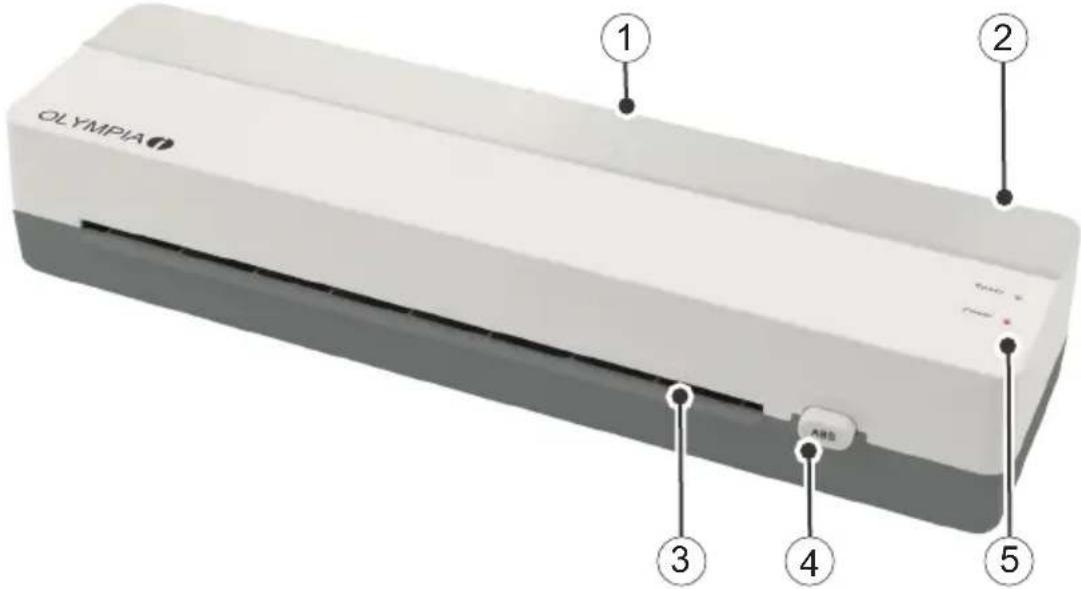

Przegląd produktów

1 Zakres wyjściowy 4 Przycisk ABS

2 Przełącznik (wł./wył.) 5 Kontrolki (zasilanie / gotowość)

3 Obszar przechwytywania do laminowania

Uwagi dotyczące materiału

• Nie należy laminować materiałów metalowych, mokrych lub nierównych.
• Nie należy laminować żadnych materiałów wrażliwych na ciepło (np. papieru termicznego, obrazów ultradźwiękowych).
• Materiał przeznaczony do laminowania wraz z folią do laminowania nie może być grubszy niż 0,5 mm.
• Laminowanie cienkich i miękkich materiałów grubszą folią do laminowania.
• Nie używaj kilku małych kawałków materiału na folię.

Uwagi dotyczące folii do laminowania

• Należy używać wyłącznie folii przeznaczonych do laminowania.
• Inne rodzaje folii, takie jak folia przezroczysta, wyraźnie nie nadają się do laminowania.
• Wybierz rozmiar folii do laminowania odpowiedni do laminowanego materiału.
• Nie należy dostosowywać rozmiaru folii do laminowania przed laminowaniem.

Uwagi dotyczące procesu laminowania

• Nie wkładaj folii do laminacji bez zawartości do obszaru podawania (z przodu) laminatora.
• Nie wkładaj zwiniętej folii do obszaru podawania (z przodu) laminatora.
• Nie wkładaj folii do laminacji z jednej strony do obszaru podawania (z przodu) laminatora.
• Folię do laminacji należy zawsze wkładać najpierw zamknięta stronę - wyśrodkowaną i w linii prostej - do obszaru podawania (z przodu) gotowego do użycia laminatora.
• Nie wyciągaj folii laminacyjnej ze strony wyjściowej (rewersu) podczas laminacji.

Laminowanie

Ostrzeżenie! Niebezpieczeństwo spowodowane nieoczekiwanym uruchomieniem! Przed podłączeniem urządzenia do sieci elektrycznej należy upewnić się, że jest ono wyłączone.

1 Podłącz wtyczkę sieciową do prawidłowo zainstalowanego gniazdka.
2 Włącz urządzenie za pomocą przełącznika (ON).
3 Wskaźnik Power świeci się na czerwono. Urządzenie nie jest jeszcze gotowe do pracy. Urządzenie nagrzewa się.

Uwaga! Ryzyko poparzenia gorącą powierzchnią urządzenia! Nie należy dotykać powierzchni urządzenia podczas pracy lub bezpośrednio po jej zakończeniu.

Uwaga: Poczekaj, aż urządzenie całkowicie się nagrzeje. Nie należy wcześniej wkładać folii do lami- nowania, ponieważ uniemożliwi to jej prawidłowe utrwalenie.

4 Umieść dokument przeznaczony do laminacji w folii do laminacji. Upewnij się, że odstęp od krawędzi folii ze wszystkich stron wynosi ok. 3-5 mm.

Uwaga! Możliwe szkody materialne! Należy używać wyłącznie folii do laminowania, które nadają się do laminowania na gorąco.

5 Po 3 do 5 minutach wyświetlacz LED Ready zaświeci się na zielono, a urządzenie będzie gotowe do pracy.

Uwaga! Możliwe szkody materialne! Nigdy nie wkładaj folii laminacyjnej do obszaru podawania pod kątem.

Uwaga! Możliwe szkody materialne! Zawsze najpierw wkładaj zamknięty koniec folii do laminacji do obszaru podawania laminatora.

Uwaga: Upewnij się, że folia do laminowania może być dozowana z tyłu urządzenia.

6 Poprowadź folię do laminacji zamkniętą stronę prosto do obszaru podawania, aż folia do laminacji zostanie złapana przez rolki transportowe.
7 Folia do laminowania jest automatycznie przeciągana przez urządzenie.

Uwaga! Ryzyko poparzenia gorącą powierzchnią urządzenia! Nie należy dotykać powierzchni urządzenia podczas pracy lub bezpośrednio po jej zakończeniu.

Uwaga! Ryzyko poparzenia gorącą folią do laminowania! Folia do laminowania jest bardzo gorąca bezpośrednio po laminowaniu. Podczas zdejmowania folii do laminowania należy dotykać tylko schłodzonego końca.

8 Usunąć folię laminująca z chłodzonego końca.

Wskazówka: Aby spłaszczyć laminowany dokument, umieść na nim książkę lub podobny ciężki, płaski przedmiot.

9 Wyłączyć urządzenie za pomocą przełącznika (OFF).

Uwaga: Pozostawić folię do laminowania do ostygnięcia przed dalszym użyciem.

Uwolnij zacięta folię do laminowania

Za pomocą przycisku zapobiegającego zacięciom (ABS) można zwolnić zacięty lub nieprawidłowo włożony film.

1 Wyłącz urządzenie za pomocą wyłącznika (OFF) i wyjmij wtyczkę z gniazdka.
2 Naciśnij i przytrzymaj przycisk ABS.

Uwaga! Ryzyko poparzenia gorącą powierzchnią urządzenia! Nie należy dotykać powierzchni urządzenia podczas pracy lub bezpośrednio po jej zakończeniu.

Uwaga! Ryzyko poparzenia gorącą folią do laminowania! Folia do laminowania jest bardzo gorąca bezpośrednio po laminowaniu. Podczas zdejmowania folii do laminowania należy dotykać tylko schłodzonego końca.

3 Przytrzymaj laminator w odpowiedniej pozycji i wyciągnij folię do laminacji z obszaru podawania.
4 Zwolnij przycisk ABS.
5 Następnie wyczyść rolki transportowe. Postępuj zgodnie z instrukcjami w sekcji Czyszczenie.

Czyszczenie

Obudowa

Wyczyść zewnętrzną część urządzenia miękką, suchą i niestrzępiącą się ściereczką. Nie używaj żadnych środków czyszczących ani rozpuszczalników.

Rolki transportowe

Wyczyść rolki transportowe, jeśli usunąłeś zaciętą folię do laminacji lub jeśli wyjściowa folia do laminacji zawiera pozostałości kleju.

1 Włącz urządzenie za pomocą przełącznika (ON).
2 Wskaźnik Power świeci się na czerwono. Urządzenie nie jest jeszcze gotowe do pracy. Urządzenie nagrzewa się.
3 Po 3 do 5 minutach wyświetlacz LED Ready zaświeci się na zielono, a urządzenie będzie gotowe do pracy.
4 Podaj arkusz papieru prosto do obszaru podawania, aż papier zostanie złapany przez rolki transportowe.
5 Papier jest automatycznie przeciągany przez urządzenie. Pozostałości kleju na rolkach transportowych są wchłanianie przez papier.

Uwaga! Ryzyko poparzenia gorącymi pozostałościami! Papier używany do czyszczenia może zawierać gorące pozostałości. Papier jest bardzo gorący bezpośrednio po czyszczeniu. Podczas wyjmowania papieru należy dotykać tylko schłodzonego końca.

6 Usuń papier po schłodzonym końcu.
7 Powtórz proces z czystą kartką papieru, aż nie będzie na niej żadnych pozostałości kleju.
8 Wyłączyć urządzenie za pomocą przełącznika (OFF).

Rozwiązywanie problemów

Awaria Rozwiązanie

Urządzenie nie uruchamia się Sprawdź, czy wtyczka zasilania jest prawidłowo podłączona.

Urządzenie nie grzeje (już) Jeśli temperatura jest zbyt wysoka, funkcja ochrony przed

przegrzaniem włącza się automatycznie. Poczekaj, aż urządzenie wystarczająco ostygnie.

Urządzenie nie laminuje lub laminuje nieprawidłowo

Sprawdź, czy używana folia do laminowania jest odpowiednia dla urządzenia.

Wyczyść rolki transportowe.

Laminowana folia nie jest całkowicie przezroczysta.

Ponownie laminuj tę samą folię, aby poprawić wynik.

Uwagi dotyczące zbycia

Dowiedz się o możliwościach bezpłatnego odbioru starych urządzeń od sprzedawcy.

Opakowanie jest wykonane z materiałów przyjaznych dla środowiska, które można utylizować w lokalnych centrach recyklingu. Zapytaj lokalne władze o opcje prawidłowej utylizacji.

Podczas segregacji odpadów należy przestrzegać oznakowania materiałów opakowaniowych; są one oznaczone skrótami (b) i liczbami (a) o następującym znaczeniu: 1-7: Tworzywa sztuczne / 20-22: Papier i tektura / 80-98: Materiały kompozytowe.

Nie wyrzucać produktu do śmieci pochodzących z gospodarstwa domowego, lecz należy oddać go do gminnego punktu zbiórki w celu przetworzenia odpadu! Informacje na temat sposobów utylizacji wysłużonego grzejinika uzyskają Państwa w swoim urzędzie gminy lub urzędzie miejskim. Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludziz uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełniaważną rolę w przyczynianiu się do ponownego użyciai odzyskusurowców wtórnych, w tym recyklingu zużytego sprzętu. Na tym etapieksztaltuje się postawy, które wpływają na zachowanie wspólnego dobrajakim jest czyste środowisko naturalne.

Dane techniczne

LA 120 A4 LA 130 A3

Laminowanie maks. 230 mm szerokości maks. 320 mm szerokości

Folia do laminowania 80 - 125 mikronów 80 - 125 mikronów

Prędkość laminowania 300 mm/min. 300 mm/min.

Temperatura laminowania 110 - 130 °C 110 - 130 °C

Maksymalna pojemność 0,5 mm

0,5 mm

Czas nagrzewania

3 - 5 minut

3 - 5 minut

Czas chłodzenia

około 30 minuty

około 30 minuty

Napięcie wejściowe

220-240 V, 50 Hz, 0.5 A

220-240 V, 50 Hz, 0,74 A

Wydajność 115 W 170 W

Waga 770 g 1040 g

Wymiary (szer. x wys. x gł.) 345 x 96 x 67 mm 435 x 105 x 71 mm

Zmiany techniczne

Niniejsza instrukcja obsługi służy wyłącznie celom informacyjnym. Ich treść nie jest przedmiotem umowy. Wszystkie podane dane są wartościami nominalnymi. Opisane wyposażenie i opcje mogą się różnić w zależności od wymagań danego kraju.

Znak GS

Pieczęć "Sprawdzone bezpieczeństwo" (znak GS) potwierdza, że produkt spełnia wymagania niemieckiej ustawy o bezpieczeństwie produktów (ProdSG). Znak GS wskazuje, że bezpieczeństwo i zdrowie użytkownika nie są zagrożone, gdy oznakowany produkt jest używany zgodnie z przeznaczeniem i w przypadku możliwego do przewidzenia niewłaściwego użycia. Jest to dobrowolny znak bezpieczeństwa wydawany przez odpowiedni instytut badawczy.

Symbolika

Poniższe symbole można znaleźć na opakowaniu lub na samym urządzeniu. W tej sekcji wyjaśniono szczegółowo znaczenie tych symboli.

Symbol wskazuje, że konstrukcja produktu odpowiada klasie ochrony II (podwójna izolacja). Bezpieczne połączenie z uziemieniem nie jest wymagane.

Produktu należy używać wyłącznie w pomieszczeniach zamkniętych.

Deklaracja zgodności

Znak CE na urządzeniu potwierdza zgodność. Deklarację zgodności można znaleźć pod adresem: www.go-europe.com.

Producent

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Niemcy

www.go-europe.de | [e-mail]
