INSTRUKCJA OBSŁUGI A 240 Combo OLYMPIA

PL Laminator z obcinarką rolkową

HR Laminator s valjkom za rezanje

decyzja zakupu właśnie tego urządzenia sprawiła nam szczególną radość. W przypadku defektu prosimy o oddanie urządzenia w oryginalnym opakowaniu wraz z potwierdzeniem zakupu w tej placówce handlowej, w której dokonano zakupu.

Przeznaczenie

Laminator służy do laminowania folii o grubości od 80 mic do 125 mic oraz do cięcia papieru i folii do laminowania. Każde inne użycie jest uważane za niewłaściwe. Nieautoryzowane modyfikacje lub przebudowy, które nie zostały opisane w niniejszej instrukcji obsługi, są niedozwolone i spowodują uszkodzenie produktu. Prawidłowa instalacja oraz przestrzeganie i stosowanie się do zaleceń zawartych w niniejszej instrukcji obsługi są warunkami wstępnymi użytkowania urządzenia zgodnie z przeznaczeniem.

Spis treści

Gwarancja 77

Przeznaczenie 77

Ważne instrukcje bezpieczeństwa ..... 77

Instrukcje użytkowania 78

Miejsce instalacji. 79

Zakres dostawy 79

Przegląd produktów ..... 79

Uwagi dotyczące materiału. 79

Uwagi dotyczące folii do laminowania ..... 80

Uwagi dotyczące procesu laminowania ..... 80

Laminowanie (na zimno) 81

Uwolnij zacięta folię do laminowania ..... 82

Wybierz typ cięcia....82

Ciecie 82

Wymiana ostrza 82

Zaokrąglacz narożników....83

Czyszczenie 83

Rozwiązywanie problemów ..... 84

Uwagi dotyczące zbycia 84

Dane techniczne....84

Zmiany techniczne 85

Znak GS 85

Symbolika....85

Deklaracja zgodności 85

Producent 85

Ważne instrukcje bezpieczeństwa

Niebezpieczeństwo! Niebezpieczeństwo porażenia prądem! Nigdy nie otwieraj ani nie naprawiaj produktu samodzielnie. Nigdy nie dotykaj nieosłoniętych styków metalowymi przedmiotami. Nigdy nie dotykać produktu mokrymi rękami. Nie używaj produktu, jeśli jest uszkodzony.

Niebezpieczeństwo! Ryzyko zadławienia z powodu małych części, materiałów opakowaniowych i folii ochronnej! Trzymać dzieci z dala od produktu i jego opakowania.

Ostrzeżenie! Ryzyko potknięcia z powodu nieprawidłowo ułożonego kabla! Kable należy układać tak, aby nikt nie mógł się o nie potknąć. Kable należy układać w taki sposób, aby nie uszkodzić kabli/akcesoriów.

Ostrzeżenie! Niebezpieczeństwo związane ze szkodliwymi oparami! Podczas pracy (laminowania) mogą powstawać szkodliwe opary. Zapewnić odpowiednią wentylację.

Ostrzeżenie! Ryzyko obrażeń w wyniku automatycznego cofania! Nie sięgaj do automatycznego podajnika! Trzymaj luźne przedmioty (np. włosy, krawaty, szaliki, biżuterię itp.) z dala od automatycznego podajnika.

Ostrzeżenie! Niebezpieczeństwo spowodowane nieoczekiwanym uruchomieniem! Przed podłączeniem urządzenia do sieci elektrycznej należy upewnić się, że jest ono wyłączone.

Uwaga! Ryzyko poparzenia gorącą powierzchnią urządzenia! Nie należy dotykać powierzchni urządzenia podczas pracy lub bezpośrednio po jej zakończeniu.

Uwaga! Ryzyko poparzenia gorącą folią do laminowania! Folia do laminowania jest bardzo gorąca bezpośrednio po laminowaniu. Podczas zdejmowania folii do laminowania należy dotykać tylko schłodzonego końca.

Uwaga! Ryzyko poparzenia gorącymi pozostałościami! Papier używany do czyszczenia może zawierać gorące pozostałości. Papier jest bardzo gorący bezpośrednio po czyszczeniu. Podczas wyjmowania papieru należy dotykać tylko schłodzonego końca.

Uwaga! Ryzyko skaleczenia ostrymi ostrzami! Nie sięgać pod głowicę tnącą.

Uwaga! Szkody materialne spowodowane nieprawidłową obsługą! Przed laminowaniem lub cięciem należy usunąć wszystkie zszywki i spinacze.

Uwaga! Szkody materialne spowodowane nieprawidłową obsługą! Należy używać wyłącznie papieru i folii do laminowania spełniających wymagania podane w części Dane techniczne.

Uwaga! Możliwe szkody materialne! Jeśli produkt wykazuje nietypowe właściwości, takie jak hałas, zapach lub dym, należy natychmiast odłączyć zasilanie.

Uwaga! Szkody materialne spowodowane nieprawidłową obsługą! Należy przestrzegać maksymalnej liczby stron do cięcia. Tnij tylko wtedy, gdy głowicę tnącą można łatwo przesuwać.

Uwaga! Szkody materialne spowodowane nieprawidłową obsługą! Nie używaj ostrych lub spiczastych przedmiotów do usuwania pozostałości materiału po cięciu.

Uwaga! Szkody materialne spowodowane nieprawidłową obsługą! Nie wolno przenosić urządzenia za głowicę tnącą lub prowadnicę.

Uwaga! Możliwe szkody materialne! Nie można wykluczyć, że niektóre farby, tworzywa sztuczne lub produkty do pielęgnacji mebli mogą uszkodzić i zmiękczyć materiał antypoślizgowych nóżek. Aby uniknąć śladów na meblach, w razie potrzeby umieść pod urządzeniem matę antypoślizgową.

Instrukcje użytkowania

Przed podłączeniem i użyciem produktu należy zapoznać się z niniejszą instrukcją obsługi. Niniejszą instrukcję obsługi należy zachować na przyszłość. Przekazać wszystkie dokumenty przy przekazywaniu produktu osobom trzecim.

• Chronić produkt przed bezpośrednim działaniem promieni słonecznych, otwartego ognia, źródeł ciepła, wilgoci i kurzu.
• Nie przykrywać produktu podczas pracy.
• Produkt nie jest przeznaczony do użytku komercyjnego.
• Produkt może być używany wyłącznie w pomieszczeniach.
• Urządzenie należy podłączać wyłącznie do prawidłowo zainstalowanego i łatwo dostępnego gniazdka. Należy przestrzegać informacji podanych w części Dane techniczne.
• Należy używać wyłącznie akcesoriów spełniających wymagania podane w części Dane techniczne.

• Nieużywane urządzenie należy odłączyć od zasilania, aby zapobiec przypadkowemu uruchomie-niu.

• Podczas pracy urządzenia nie należy pozostawiać go bez nadzoru.

• Należy upewnić się, że urządzenie nie jest używane bez nadzoru przez dzieci lub osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych.
• Urządzenie nie nadaje się do pracy ciągłej.
• Urządzenie nie posiada funkcji automatycznego wyłączania. Po zakończeniu procesu laminowania należy wyłączyć urządzenie, wyjąć wtyczkę z gniazdka i odczekać, aż urządzenie ostygnie.

Miejsce instalacji

Umieść urządzenie na stabilnej, równej powierzchni w pobliżu gniazdka elektrycznego.

Zakres dostawy

1 laminator 15 woreczków do laminowania (3x A4, 4x A5, 4x A6, 4x karty)
1 zaokrąglacz narożników 1 Instrukcja obsługi

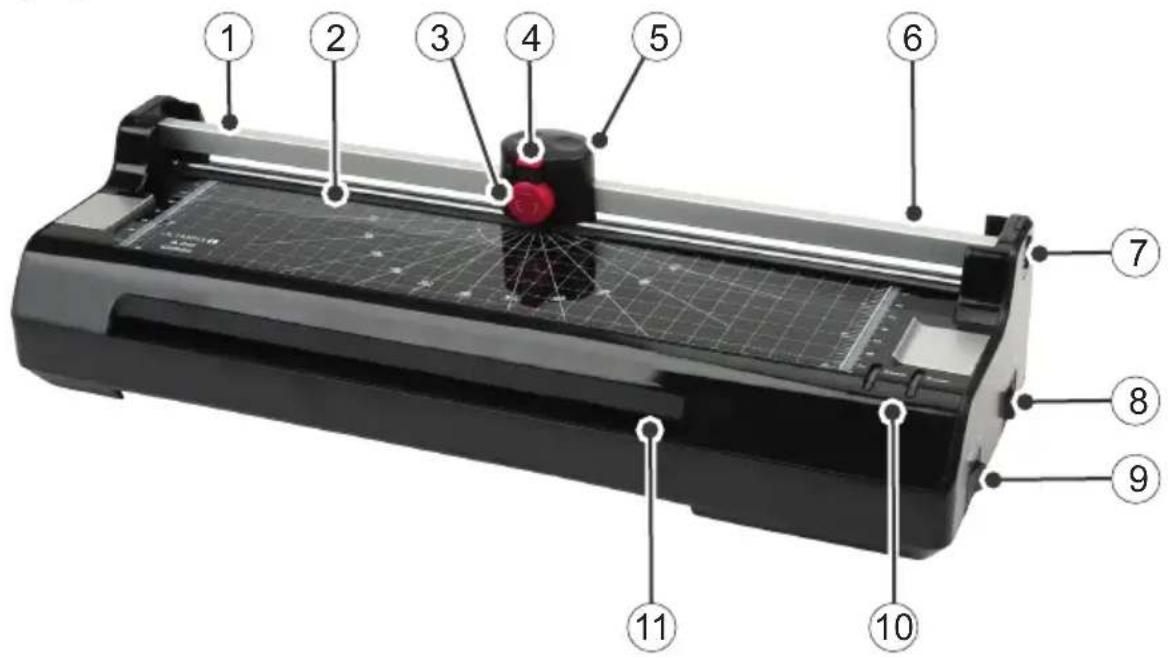

Przegląd produktów

1 Szyna prowadząca 7 Osłona szyny prowadzącej
2 Ciśnienie bar 8 Włącznik i wyłącznik
3 Pokrętło do wyboru trybu cięcia 9 Przełącznik ciepła/zimna
4 Blokada regulacji 10 Kontrolki (zasilanie / gotowość)
5 Głowica tnąca 11 Obszar przechwytywania do laminowania
6 Przycisk ABS 12 Zaokrąglacz narożników (bez ilustracji)

Uwagi dotyczące materiału

• Nie należy laminować materiałów metalowych, mokrych lub nierównych.
• Nie należy laminować żadnych materiałów wrażliwych na ciepło (np. papieru termicznego, obrazów ultradźwiękowych).
• Materiał przeznaczony do laminowania wraz z folią do laminowania nie może być grubszy niż 0,5 mm.
• Laminowanie cienkich i miękkich materiałów grubszą folią do laminowania.
• Nie używaj kilku małych kawałków materiału na folię.

Uwagi dotyczące folii do laminowania

• Należy używać wyłącznie folii przeznaczonych do laminowania.
• Inne rodzaje folii, takie jak folia przezroczysta, wyraźnie nie nadają się do laminowania.
• Wybierz rozmiar folii do laminowania odpowiedni do laminowanego materiału.
• Nie należy dostosowywać rozmiaru folii do laminowania przed laminowaniem.

Uwagi dotyczące procesu laminowania

• Nie wkładaj folii do laminacji bez zawartości do obszaru podawania (z przodu) laminatora.
• Nie wkładaj zwiniętej folii do obszaru podawania (z przodu) laminatora.
• Nie wkładaj folii do laminacji z jednej strony do obszaru podawania (z przodu) laminatora.
• Folię do laminacji należy zawsze wkładać najpierw zamkniętą stronę - wyśrodkowaną i w linii prostej - do obszaru podawania (z przodu) gotowego do użycia laminatora.
• Nie wyciągaj folii laminacyjnej ze strony wyjściowej (rewersu) podczas laminacji.

Laminowanie (na gorąco)

Ostrzeżenie! Niebezpieczeństwo spowodowane nieoczekiwanym uruchomieniem! Przed podłączeniem urządzenia do sieci elektrycznej należy upewnić się, że jest ono wyłączone.

1 Podłącz wtyczkę sieciową do prawidłowo zainstalowanego gniazdka.
2 Ustaw urządzenie na tryb ogrzewania (HOT) za pomocą przełącznika gorące/zimne.
3 Włącz urządzenie za pomocą przełącznika ON/OFF.
4 Zaświeci się wskaźnik Power. Urządzenie nie jest jeszcze gotowe do pracy. Urządzenie nagrze-wa się.

Uwaga! Ryzyko poparzenia gorącą powierzchnią urządzenia! Nie należy dotykać powierzchni urządzenia podczas pracy lub bezpośrednio po jej zakończeniu.

Uwaga: Poczekaj, aż urządzenie całkowicie się nagrzeje. Nie należy wcześniej wkładać folii do laminowania, ponieważ uniemożliwi to jej prawidłowe utrwalenie.

5 Umieść dokument przeznaczony do laminacji w folii do laminacji. Upewnij się, że odstęp od krawędzi folii ze wszystkich stron wynosi ok. 3-5 mm.

Uwaga! Możliwe szkody materialne! Należy używać wyłącznie folii do laminowania, które nadają się do laminowania na gorąco.

6 Po około 5 minutach zaświeci się wskaźnik LED Ready, a urządzenie będzie gotowe do pracy.

Uwaga! Możliwe szkody materialne! Nigdy nie wkładaj folii laminacyjnej do obszaru podawania pod kątem.

Uwaga! Możliwe szkody materialne! Zawsze najpierw wkładaj zamknięty koniec folii do laminacji do obszaru podawania laminatora.

Uwaga: Upewnij się, że folia do laminowania może być dozowana z tyłu urządzenia.

7 Poprowadź folię do laminacji zamkniętą stronę prosto do obszaru podawania, aż folia do laminacji zostanie złapana przez rolki transportowe.
8 Folia do laminowania jest automatycznie przeciągana przez urządzenie.

Uwaga! Ryzyko poparzenia gorącą powierzchnią urządzenia! Nie należy dotykać powierzchni urządzenia podczas pracy lub bezpośrednio po jej zakończeniu.

Uwaga! Ryzyko poparzenia gorącą folią do laminowania! Folia do laminowania jest bardzo gorąca bezpośrednio po laminowaniu. Podczas zdejmowania folii do laminowania należy dotykać tylko schłodzonego końca.

9 Usunąć folię laminująca z chłodzonego końca.

Wskazówka: Aby spłaszczyć laminowany dokument, umieść na nim książkę lub podobny ciężki, płaski przedmiot.

10 Wyłącz urządzenie (OFF).

Uwaga: Pozostawić folię do laminowania do ostygnięcia przed dalszym użyciem.

Laminowanie (na zimno)

Ostrzeżenie! Niebezpieczeństwo spowodowane nieoczekiwanym uruchomieniem! Przed podłączeniem urządzenia do sieci elektrycznej należy upewnić się, że jest ono wyłączone.

Uwaga: Poczekaj, aż urządzenie ostygnie, jeśli wcześniej korzystałeś z funkcji laminowania (na gorąco).

1 Podłącz wtyczkę sieciową do prawidłowo zainstalowanego gniazdka.
2 Przełącz urządzenie za pomocą przełącznika gorące/zimne na zimne (COLD).
3 Włącz urządzenie za pomocą przełącznika ON/OFF.
4 Zaświecą się wskaźniki Power i Ready. Urządzenie jest gotowe do pracy.
5 Usuń folię ochronną z folii laminującej.
6 Umieść dokument przeznaczony do laminacji w folii do laminacji. Upewnij się, że odstęp od krawędzi folii ze wszystkich stron wynosi ok. 3-5 mm.

Uwaga! Możliwe szkody materialne! Należy używać wyłącznie folii do laminowania, które nadają się do laminowania na zimno.

Uwaga! Możliwe szkody materialne! Nigdy nie wkładaj folii laminacyjnej do obszaru podawania pod kątem.

Uwaga! Możliwe szkody materialne! Zawsze najpierw wkładaj zamknięty koniec folii do laminacji do obszaru podawania laminatora.

Uwaga: Upewnij się, że folia do laminowania może być dozowana z tyłu urządzenia.

7 Poprowadź folię do laminacji zamkniętą stronę prosto do obszaru podawania, aż folia do laminacji zostanie złapana przez rolki transportowe.
8 Folia do laminowania jest automatycznie przeciągana przez urządzenie.
9 Usuń folię laminująca.

Wskazówka: Aby spłaszczyć laminowany dokument, umieść na nim książkę lub podobny ciężki, płaski przedmiot.

10 Wyłącz urządzenie (OFF).

Uwolnij zacięta folię do laminowania

Za pomocą przycisku zapobiegającego zacięciom (ABS) można zwolnić zacięty lub nieprawidłowo włożony film.

1 Wyłącz urządzenie (OFF) i wyjmij wtyczkę z gniazdka.
2 Naciśnij i przytrzymaj przycisk ABS.

Uwaga! Ryzyko poparzenia gorącą powierzchnią urządzenia! Nie należy dotykać powierzchni urządzenia podczas pracy lub bezpośrednio po jej zakończeniu.

Uwaga! Ryzyko poparzenia gorącą folią do laminowania! Folia do laminowania jest bardzo gorąca bezpośrednio po laminowaniu. Podczas zdejmowania folii do laminowania należy dotykać tylko schłodzonego końca.

3 Przytrzymaj laminator w odpowiedniej pozycji i wyciągnij folię do laminacji z obszaru podawania.
4 Zwolnij przycisk ABS.
5 Następnie wyczyść rolki transportowe. Postępuj zgodnie z instrukcjami w sekcji Czyszczenie.

Wybierz typ cięcia

1 Pociągnij blokadę regulacji na głowicy tnącej w góre do pozycji Open.
2 Wybierz żądany rodzaj cięcia, obracając przełącznik obrotowy na głowicy tnącej.
3 Dostępne są typy cięcia proste, perforacja i fala.
4 Wciśnij blokadę regulacji na głowicy tnącej do pozycji Lock.

Ciecie

Używaj noża do prostego cięcia papieru, kartonu, papieru fotograficznego lub folii do laminowania.

Uwaga: Należy pamiętać, że maksymalna pojemność wynosi 0,3 mm. Odpowiada to około 3 arkuszom papieru (80 g/m² każdy).

1 Przesuń głowicę tnącą do zewnętrznego końca szyny prowadzącej.
2 Wsuń papier do cięcia pod listwę dociskową.
3 Ustaw papier do cięcia za pomocą oznaczeń.
4 Docisnąć listwę dociskową w dół, aby cięty papier nie ześlizgnął się.
5 Przesuń głowicę tnącą wzdłuż szyny prowadzącej, lekko naciskając.

Uwaga: Usuń wycięty materiał natychmiast po zakończeniu cięcia. Nie popychać ponownie głowicy tnącej po włożeniu materiału, aby uniknąć uszkodzenia krawędzi tnącej.

Wymiana ostrza

1 Zdejmij pokrywę na końcu szyny prowadzącej.
2 Wysuń prowadnicę z urządzenia przez otwór.

Uwaga! Ryzyko skaleczenia ostrymi ostrzami! Nie sięgać pod głowicę tnącą.

3 Zdejmij głowicę tnącą z szyny prowadzącej.
4 Wyjmij ostrze z głowicy tnącej i włóż nowe ostrze.

5 Wsuń głowicę tnącą z powrotem na szynę prowadzącą.
6 Wciśnij prowadnicę z powrotem do urządzenia.
7 Założyć pokrywę.

Zaokrąglacz narożników

Użyj zaokrąglacza narożników do wycinania narożników papieru, kartonu, papieru fotograficznego lub folii do laminowania.

Uwaga: Należy pamiętać, że maksymalna pojemność wynosi 0,3 mm. Odpowiada to około 3 arkuszom papieru (80 g/m² każdy).

1 Wsuń materiał do zaokrąglarki narożników. Upewnij się, że krawędź materiału jest prawidłowo wyrównana.
2 Naciśnij zaokrąglenie narożnika w dół.
3 Powtórz ten proces dla każdego narożnika, który ma zostać zaokrąglony.

Czyszczenie

Obudowa

Wyczyść zewnętrzną część urządzenia miękką, suchą i niestrzępiącą się ściereczką. Nie używaj żadnych środków czyszczących ani rozpuszczalników.

Rolki transportowe

Wyczyść rolki transportowe, jeśli usunąłeś zaciętą folię do laminacji lub jeśli wyjściowa folia do laminacji zawiera pozostałości kleju.

1 Ustaw urządzenie na tryb ogrzewania (HOT) za pomocą przełącznika gorące/zimne.
2 Włącz urządzenie za pomocą przełącznika ON/OFF.
3 Zaświeci się wskaźnik Power. Urządzenie nie jest jeszcze gotowe do pracy. Urządzenie nagrze-wa się.
4 Po około 5 minutach zaświeci się wskaźnik LED Ready, a urządzenie będzie gotowe do pracy.
5 Podaj arkusz papieru prosto do obszaru podawania, aż papier zostanie złapany przez rolki transportowe.
6 Papier jest automatycznie przeciągany przez urządzenie. Pozostałości kleju na rolkach transportowych są wchłanianie przez papier.

Uwaga! Ryzyko poparzenia gorącymi pozostałościami! Papier używany do czyszczenia może zawierać gorące pozostałości. Papier jest bardzo gorący bezpośrednio po czyszczenu. Podczas wyjmowania papieru należy dotykać tylko schłodzonego końca.

7 Usuń papier po schłodzonym końcu.
8 Powtórz proces z czystą kartką papieru, aż nie będzie na niej żadnych pozostałości kleju.

Rozwiązywanie problemów

Awaria Rozwiązanie

Urządzenie nie uruchamia się Sprawdź, czy wtyczka zasilania jest prawidłowo podłączona.

Urządzenie nie grzeje (już) Jeśli temperatura jest zbyt wysoka, funkcja ochrony przed

przegrzaniem włącza się automatycznie. Poczekaj, aż urządzenie wystarczająco ostygnie.

Urządzenie nie laminuje lub laminuje nieprawidłowo

Sprawdź, czy używasz prawidłowej funkcji w zależności od używanej folii do laminowania (80 mic lub 125 mic).

Wyczyść rolki transportowe.

Laminowana folia nie jest całkowicie przezroczysta.

Ponownie laminuj tę samą folię, aby poprawić wynik.

Ostrze głowicy tnącej nie tnie lub tnie nieprawidłowo

Sprawdź cięty materiał i maksymalny udźwig.

Sprawdź, czy pod prowadnicą nie znajdują się pozostałości materiału.

Zaokrąglacz narożników nie wybija prawidłowo

Sprawdź, czy w zaokrągleniu narożnika nie ma żadnych pozostałości materiału.

Uwagi dotyczące zbycia

Dowiedz się o możliwościach bezpłatnego odbioru starych urządzeń od sprzedawcy.

Opakowanie jest wykonane z materiałów przyjaznych dla środowiska, które można utylizować w lokalnych centrach recyklingu. Zapytaj lokalne władze o opcje prawidłowej utylizacji.

Podczas segregacji odpadów należy przestrzegać oznakowania materiałów opakowaniowych; są one oznaczone skrótami (b) i liczbami (a) o następującym znaczeniu: 1-7: Tworzywa sztuczne / 20-22: Papier i tektura / 80-98: Materiały kompozytowe.

Znajdujący się obok symbol oznacza, że stare urządzenia elektryczne i elektroniczne muszą być utylizowane oddzielnie od odpadów domowych zgodnie z przepisami prawa. Urządzenie należy zutylizować w punkcie zbiórki odpadów komunalnych.

Dane techniczne

Laminowanie A240 Combo: maks. szerokość 238 mm

A340 Combo: maks. 330 mm szerokości

Folia do laminowania 80 - 125 mikronów

Prędkość laminowania 250 mm/min.

Temperatura laminowania ZIMNO: maks. 25 °C

GORACO: 97 - 105 °C

Czas nagrzewania około 4 - 6 minut

Czas chłodzenia około 30 minuty

Napięcie wejściowe A240 Combo: 220-240 V, 50 Hz, 1,15 A

A340 Combo: 220-240 V, 50 Hz, 1,6 A

Wydajność A240 Combo: 265 W

A340 Combo: 365 W

Waga A240 Combo: 1,3 kg

A340 Combo: 1,8 kg

Wymiary (szer. x wys. x gł.) A240 Combo: 370 x 128 x 95 mm

A340 Combo: 440 x 128 x 95 mm

Maksymalna pojemność dla wszystkich funkcji

0,3 mm (odpowiada ok. 3 arkuszom papieru (A4 80 g/m² każdy) lub 1 folii do laminowania (80 mikronów) wraz z 1 arkuszem papieru (A4 100 g/m² każdy)

Zmiany techniczne

Niniejsza instrukcja obsługi służy wyłącznie celom informacyjnym. Ich treść nie jest przedmiotem umowy. Wszystkie podane dane są wartościami nominalnymi. Opisane wyposażenie i opcje mogą się różnić w zależności od wymagań danego kraju.

Znak GS

10000000

Pieczęć "Sprawdzone bezpieczeństwo" (znak GS) potwierdza, że produkt spełnia wymagania niemieckiej ustawy o bezpieczeństwie produktów (ProdSG). Znak GS wskazuje, że bezpieczeństwo i zdrowie użytkownika nie są zagrożone, gdy oznakowany produkt jest używany zgodnie z przeznaczeniem i w przypadku możliwego do przewidzenia niewłaściwego użycia. Jest to dobrowolny znak bezpieczeństwa wydawany przez odpowiedni instytut badawczy.

Symbolika

Poniższe symbole można znaleźć na opakowaniu lub na samym urządzeniu. W tej sekcji wyjaśniono szczegółowo znaczenie tych symboli.

Symbol wskazuje, że konstrukcja produktu odpowiada klasie ochrony II (podwójna izolacja). Bezpieczne połączenie z uziemieniem nie jest wymagane.

Produktu należy używać wyłącznie w pomieszczeniach zamkniętych.

Deklaracja zgodności

Znak CE na urządzeniu potwierdza zgodność. Deklarację zgodności można znaleźć pod adresem: www.go-europe.com.

Producent

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen, Niemcy

www.go-europe.de | [e-mail]

HR

Pitanja i servis

Poštovani kupče,

veseli nas što ste se odlučili za ovaj uređaj. U slučaju kvara uređaj zajedno sa potvrdom o kupnji i u originalnoj ambalaži odnesite u trgovinu, u kojoj ste ga kupili.

Namjenska uporaba
