MANUAL DE UTILIZADOR A 240 Combo OLYMPIA

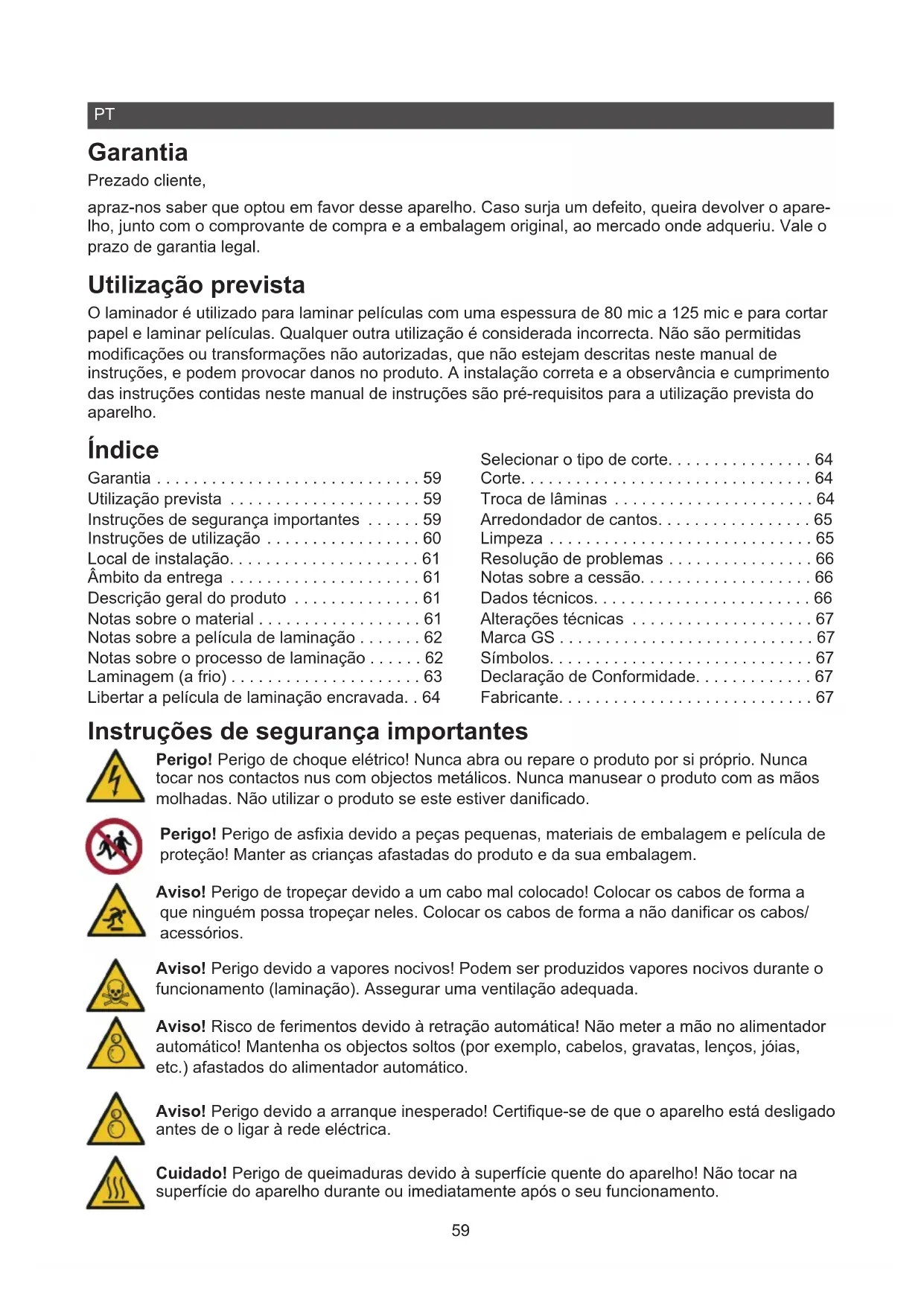

• Garantia Prezado cliente, apraz-nos saber que optou em favor desse aparelho. Caso surja um defeito, queira devolver o apare- lho, junto com o comprovante de compra e a embalagem original, ao mercado onde adqueriu. Vale o prazo de garantia legal. Utilização prevista O laminador é utilizado para laminar películas com uma espessura de 80 mic a 125 mic e para cortar papel e laminar películas. Qualquer outra utilização é considerada incorrecta. Não são permitidas modicações ou transformações não autorizadas, que não estejam descritas neste manual de instruções, e podem provocar danos no produto. A instalação correta e a observância e cumprimento das instruções contidas neste manual de instruções são pré-requisitos para a utilização prevista do aparelho. Índice Garantia p. 59
• Utilização prevista p. 59
• Instruções de segurança importantes p. 59
• Instruções de utilização p. 60
• Local de instalação p. 61
• Âmbito da entrega p. 61
• Descrição geral do produto p. 61
• Notas sobre o material p. 61
• Notas sobre a película de laminação p. 62
• Notas sobre o processo de laminação p. 62
• Laminagem (a frio) p. 63
• Libertar a película de laminação encravada p. 64
• Selecionar o tipo de corte p. 64
• Corte p. 64
• Troca de lâminas p. 64
• Arredondador de cantos p. 65
• Limpeza p. 65
• Resolução de problemas p. 66
• Notas sobre a cessão p. 66
• Dados técnicos p. 66
• Alterações técnicas p. 67
• Marca GS p. 67
• Símbolos p. 67
• Declaração de Conformidade p. 67
• Fabricante Instruções de segurança importantes Perigo! Perigo de choque elétrico! Nunca abra ou repare o produto por si próprio. Nunca tocar nos contactos nus com objectos metálicos. Nunca manusear o produto com as mãos molhadas. Não utilizar o produto se este estiver danicado. Perigo! Perigo de asxia devido a peças pequenas, materiais de embalagem e película de proteção! Manter as crianças afastadas do produto e da sua embalagem. Aviso! Perigo de tropeçar devido a um cabo mal colocado! Colocar os cabos de forma a que ninguém possa tropeçar neles. Colocar os cabos de forma a não danicar os cabos/ acessórios. Aviso! Perigo devido a vapores nocivos! Podem ser produzidos vapores nocivos durante o funcionamento (laminação). Assegurar uma ventilação adequada. Aviso! Risco de ferimentos devido à retração automática! Não meter a mão no alimentador automático! Mantenha os objectos soltos (por exemplo, cabelos, gravatas, lenços, jóias, etc.) afastados do alimentador automático. Aviso! Perigo devido a arranque inesperado! Certique-se de que o aparelho está desligado antes de o ligar à rede eléctrica. Cuidado! Perigo de queimaduras devido à superfície quente do aparelho! Não tocar na superfície do aparelho durante ou imediatamente após o seu funcionamento.60 Cuidado! Risco de queimaduras devido a película de laminação quente! A película de laminação está muito quente imediatamente após a laminação. Ao retirar a película de laminação, tocar apenas na extremidade arrefecida. Cuidado! Risco de queimaduras devido a resíduos quentes! O papel utilizado para a limpeza pode conter resíduos quentes. O papel está muito quente imediatamente após a limpeza. Ao retirar o papel, tocar apenas na extremidade arrefecida. Cuidado! Risco de cortes devido a lâminas aadas! Não meter a mão debaixo da cabeça de corte. Atenção! Danos materiais devido a operação incorrecta! Retirar todos os agrafos e clipes de papel antes de plasticar ou cortar. Atenção! Danos materiais devido a operação incorrecta! Utilizar apenas papel e películas de laminação que cumpram os requisitos dos dados técnicos. Atenção! Possíveis danos materiais! Se o produto apresentar caraterísticas invulgares, tais como ruído, odor ou fumo, desligue imediatamente a alimentação eléctrica. Atenção! Danos materiais devido a operação incorrecta! Respeitar o número máximo de páginas a cortar. Cortar apenas quando a cabeça de corte puder ser facilmente deslocada. Atenção! Danos materiais devido a operação incorrecta! Não utilizar objectos aados ou pontiagudos para remover resíduos de material após o corte. Atenção! Danos materiais devido a operação incorrecta! Não transportar o aparelho pela cabeça de corte ou pela calha de guia. Atenção! Possíveis danos materiais! Não se pode excluir que algumas tintas, plásticos ou produtos de tratamento de móveis possam atacar e amolecer o material dos pés antiderra- pantes. Para evitar marcas nos móveis, colocar, se necessário, um tapete antiderrapante por baixo do aparelho. Instruções de utilização Leia este manual de instruções antes de ligar e utilizar o produto. Guarde este manual de instruções para consulta futura. Entregar todos os documentos aquando da transmissão do produto a terceiros. p. 67

• Proteger o produto da luz solar direta, de chamas livres, de fontes de calor, da humidade e do pó.

• Não cubra o produto durante o funcionamento.

• O produto não se destina a uma utilização comercial.

• O produto só pode ser utilizado em espaços interiores.

• Ligar o aparelho apenas a uma tomada corretamente instalada e facilmente acessível. Respeitar as indicações da secção "Dados técnicos".

• Utilizar apenas acessórios que cumpram os requisitos indicados em Dados técnicos.

• Desligar o aparelho da alimentação eléctrica quando não estiver a ser utilizado para evitar um funcionamento acidental.

• Não deixar o aparelho sem vigilância durante o funcionamento.

• Certique-se de que o aparelho não é utilizado sem supervisão por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas.

• O aparelho não é adequado para um funcionamento contínuo.61

• O aparelho não dispõe de uma função de desligamento automático. Desligue o aparelho após o processo de laminação, desligue a cha de alimentação da tomada e deixe o aparelho arrefecer. Local de instalação Colocar o aparelho numa superfície estável e nivelada, perto de uma tomada eléctrica. Âmbito da entrega 1 laminador 15 bolsas de plasticação (3x A4, 4x A5, 4x A6, 4x cartão) 1 arredondador de cantos 1 Manual de instruções Descrição geral do produto

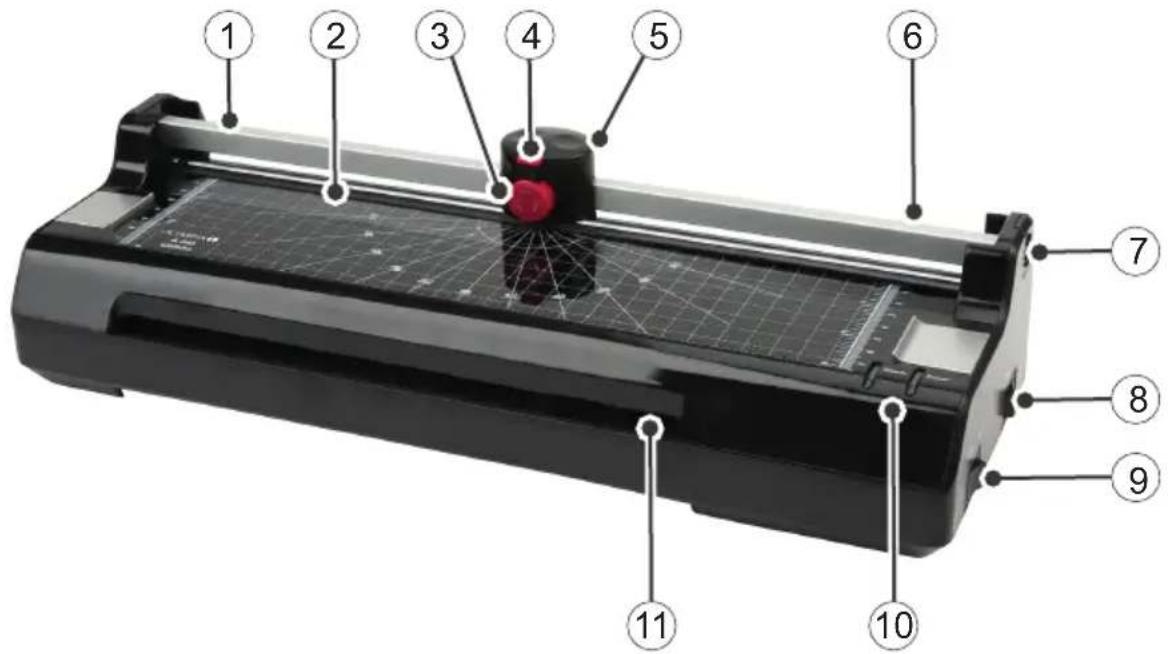

1 Carril de guia 7 Cobertura da calha de guia 2 Pressão bar 8 Interruptor de ligar e desligar 3 Botão rotativo para selecionar o modo de corte 9 Interruptor quente / frio 4 Bloqueio de regulação 10 Luzes indicadoras (Alimentação / Pronto) 5 Cabeça de corte 11 Área de recolha para laminagem 6 Botão anti-bloqueio (ABS) 12 Arredondador de cantos (não ilustrado) Notas sobre o material

• Não laminar materiais metálicos, húmidos ou irregulares.

• Não laminar quaisquer materiais sensíveis ao calor (por exemplo, papel térmico, imagens de ultra-sons).

• O material a laminar juntamente com a película de laminação não deve ter uma espessura supe- rior a 0,5 mm.

• Laminação de materiais nos e macios com película de laminação mais espessa.

• Não utilizar vários pedaços pequenos de material por película.62 Notas sobre a película de laminação

• Utilizar apenas tipos de película destinados à laminação.

• Outros tipos de películas, como as películas transparentes, não são expressamente adequados para a laminagem.

• Selecionar o tamanho da película de laminação de acordo com o material a laminar.

• Não ajustar o tamanho da película de laminação antes da laminação. Notas sobre o processo de laminação

• Não insira a película de laminação sem conteúdo na área de alimentação (frente) do laminador.

• Não insira a película de laminação enrolada na área de alimentação (frente) do laminador.

• Não insira a película de laminação de um lado na área de alimentação (frente) do laminador.

• Insira sempre a película de laminação com o lado fechado primeiro - centrado e em linha reta - na área de alimentação (frente) do laminador pronto a utilizar.

• Não puxe a película de laminação para fora do lado de saída (verso) durante a laminação. Laminagem (a quente) Aviso! Perigo devido a arranque inesperado! Certique-se de que o aparelho está desligado antes de o ligar à rede eléctrica. 1 Ligar a cha de alimentação a uma tomada corretamente instalada. 2 Ligue o aparelho com o interruptor quente/frio na posição quente (HOT). 3 Ligue o aparelho com o interruptor (ON). 4 O indicador Power acende-se. O aparelho ainda não está pronto a funcionar. O aparelho aque- ce. Atenção! Perigo de queimaduras devido à superfície quente do aparelho! Não tocar na superfície do aparelho durante ou imediatamente após o seu funcionamento. Nota: Aguardar até que o aparelho esteja completamente aquecido. Não coloque previamente a película de laminação, pois isso impedirá a fusão correta da mesma. 5 Colocar o documento a laminar na película de laminação. Certique-se de que existe uma folga de cerca de 3 a 5 mm em relação ao bordo da película em todos os lados. Atenção! Possíveis danos materiais! Utilizar apenas películas de laminação adequadas para laminação a quente. 6 Após cerca de 5 minutos, a indicação LED Ready acende-se e o aparelho está pronto a funcio- nar. Atenção! Possíveis danos materiais! Nunca introduzir a película de laminação na zona de alimentação em ângulo. Atenção! Possíveis danos materiais! Insira sempre primeiro a extremidade fechada da pelí- cula de laminação na área de alimentação do laminador. Nota: Certique-se de que a película de laminação pode ser dispensada pela parte de trás do apare- lho. 7 Conduzir a película de laminação com o lado fechado direito para a área de alimentação até que a película de laminação seja apanhada pelos rolos de transporte.63 8 A película de laminação é automaticamente puxada através do dispositivo. Atenção! Perigo de queimaduras devido à superfície quente do aparelho! Não tocar na superfície do aparelho durante ou imediatamente após o seu funcionamento. Atenção! Risco de queimaduras devido a película de laminação quente! A película de laminação está muito quente imediatamente após a laminação. Ao retirar a película de laminação, tocar apenas na extremidade arrefecida. 9 Retirar a película de laminação na extremidade arrefecida. Sugestão: Para aplanar o documento laminado, coloque um livro ou um objeto pesado e plano seme- lhante em cima do documento. 10 Desligar o aparelho (OFF). Nota: Deixar arrefecer a película de laminação antes de a utilizar. Laminagem (a frio) Aviso! Perigo devido a arranque inesperado! Certique-se de que o aparelho está desligado antes de o ligar à rede eléctrica. Nota: Deixar arrefecer o aparelho se tiver utilizado anteriormente a função de laminação (quente). 1 Ligar a cha de alimentação a uma tomada corretamente instalada. 2 Ligue o aparelho com o interruptor quente/frio na posição fria (COLD). 3 Ligue o aparelho com o interruptor (ON). 4 Os indicadores Power e Ready acendem-se. O aparelho está pronto a funcionar. 5 Retirar a película de proteção da película de laminação. 6 Colocar o documento a laminar na película de laminação. Certique-se de que existe uma folga de cerca de 3 a 5 mm em relação ao bordo da película em todos os lados. Atenção! Possíveis danos materiais! Utilizar apenas películas de laminação adequadas para laminação a frio. Atenção! Possíveis danos materiais! Nunca introduzir a película de laminação na zona de alimentação em ângulo. Atenção! Possíveis danos materiais! Insira sempre primeiro a extremidade fechada da pelí- cula de laminação na área de alimentação do laminador. Nota: Certique-se de que a película de laminação pode ser dispensada pela parte de trás do apare- lho. 7 Conduzir a película de laminação com o lado fechado direito para a área de alimentação até que a película de laminação seja apanhada pelos rolos de transporte. 8 A película de laminação é automaticamente puxada através do dispositivo. 9 Retirar a película de laminação. Sugestão: Para aplanar o documento laminado, coloque um livro ou um objeto pesado e plano seme- lhante em cima do documento. 10 Desligar o aparelho (OFF).64 Libertar a película de laminação encravada Pode utilizar o botão anti-bloqueio (ABS) para libertar o lme encravado ou incorretamente inserido. 1 Desligar o aparelho (OFF) e desligar a cha de alimentação da tomada. 2 Premir e manter premido o botão ABS. Atenção! Perigo de queimaduras devido à superfície quente do aparelho! Não tocar na superfície do aparelho durante ou imediatamente após o seu funcionamento. Atenção! Risco de queimaduras devido a película de laminação quente! A película de laminação está muito quente imediatamente após a laminação. Ao retirar a película de laminação, tocar apenas na extremidade arrefecida. 3 Segure o laminador numa posição adequada e puxe a película de laminação para fora da área de alimentação. 4 Soltar o botão ABS. 5 Em seguida, limpar os rolos de transporte. Siga as instruções em Limpeza. Selecionar o tipo de corte 1 Puxe o bloqueio de regulação da cabeça de corte para cima, para a posição Open. 2 Selecionar o tipo de corte desejado rodando o interrutor rotativo na cabeça de corte. 3 Estão disponíveis os tipos de corte rectos, perfuração e onda . 4 Prima o bloqueio de regulação na cabeça de corte para baixo, para a posição Lock. Corte Utilize o cortador para um corte a direito de papel, cartão, papel fotográco ou película de laminação. Nota: Tenha em atenção a capacidade máxima de 0,3 mm. Isto corresponde a cerca de 3 folhas de papel (80 g/m² cada). 1 Deslocar a cabeça de corte para a extremidade exterior da calha de guia. 2 Introduzir o papel a cortar sob a barra de pressão. 3 Posicionar o papel a cortar de acordo com as marcações. 4 Pressionar a barra de pressão para baixo para que o papel a cortar não deslize. 5 Deslocar a cabeça de corte ao longo da calha de guia com uma ligeira pressão. Nota: Retirar o material cortado imediatamente após a conclusão do corte. Não voltar a empurrar a cabeça de corte depois de o material ter sido introduzido, para evitar uma aresta de corte defeituosa. Troca de lâminas 1 Retirar a tampa na extremidade da calha de guia. 2 Deslizar a calha-guia para fora do aparelho através da abertura. Cuidado! Risco de cortes devido a lâminas aadas! Não meter a mão debaixo da cabeça de corte. 3 Retirar a cabeça de corte da calha de guia. 4 Retirar a lâmina da cabeça de corte e colocar uma lâmina nova.65 5 Deslizar a cabeça de corte para a calha de guia. 6 Empurrar a calha-guia para o interior do aparelho. 7 Voltar a colocar a tampa. Arredondador de cantos Utilize o arredondador de cantos para cortar cantos de papel, cartão, papel fotográco ou película laminada. Nota: Tenha em atenção a capacidade máxima de 0,3 mm. Isto corresponde a cerca de 3 folhas de papel (80 g/m² cada). 1 Introduzir o material no arredondador de cantos. Assegurar-se de que o bordo do material está corretamente alinhado. 2 Pressionar o arredondador de cantos para baixo. 3 Repita o processo em cada canto a ser arredondado. Limpeza Habitação Limpar o exterior do aparelho com um pano macio, seco e que não largue pêlos. Não utilizar quais- quer produtos de limpeza ou solventes. Rolos de transporte Limpe os rolos de transporte se tiver retirado uma película de laminação encravada ou se a película de laminação de saída contiver resíduos de cola. 1 Ligue o aparelho com o interruptor quente/frio na posição quente (HOT). 2 Ligue o aparelho com o interruptor (ON). 3 O indicador Power acende-se. O aparelho ainda não está pronto a funcionar. O aparelho aque- ce. 4 Após cerca de 5 minutos, a indicação LED Ready acende-se e o aparelho está pronto a funcio- nar. 5 Introduzir uma folha de papel diretamente na área de alimentação até que o papel seja apanha- do pelos rolos de transporte. 6 O papel é automaticamente puxado através do dispositivo. Os resíduos de cola nos rolos de transporte são absorvidos pelo papel. Cuidado! Risco de queimaduras devido a resíduos quentes! O papel utilizado para a limpeza pode conter resíduos quentes. O papel está muito quente imediatamente após a limpeza. Ao retirar o papel, tocar apenas na extremidade arrefecida. 7 Retirar o papel na extremidade arrefecida. 8 Repita o processo com uma folha de papel limpa até não haver mais resíduos de cola.66 Resolução de problemas Mau funcionamento Solução O aparelho não arranca Vericar se a cha de alimentação está corretamente ligada. O aparelho não aquece (mais) Se a temperatura for demasiado elevada, a função de proteção contra o sobreaquecimento liga-se automatica- mente. Deixar o aparelho arrefecer o suciente. O dispositivo não lamina ou não lamina corretamente Vericar se está a utilizar a função correta em função da película de laminação utilizada (80 mic ou 125 mic). Limpar os rolos de transporte. A película laminada não é completamen- te transparente. Voltar a laminar a mesma película para melhorar o resultado. A lâmina da cabeça de corte não corta ou não corta corretamente Vericar o material a cortar e a capacidade máxima. Vericar se existem resíduos de material por baixo da calha de guia. O arredondador de cantos não perfura corretamente Vericar se existem resíduos de material no arredonda- mento dos cantos. Notas sobre a cessão Informe-se junto do seu revendedor sobre as possibilidades de retoma gratuita de aparelhos antigos. A embalagem é feita de materiais amigos do ambiente que podem ser eliminados nos centros de reciclagem locais. Informe-se junto da sua autoridade local sobre as opções para uma eliminação correta. Ao separar os resíduos, observar a rotulagem do material de embalagem, marcada com abreviaturas (b) e números (a) com o seguinte signicado: 1-7: Plásticos / 20-22: Papel e cartão / 80-98: Materiais compósitos. O símbolo adjacente signica que os aparelhos eléctricos e electrónicos usados devem ser eliminados separadamente do lixo doméstico, de acordo com os regulamentos legais. Elimi- ne o seu aparelho no ponto de recolha do seu serviço municipal de recolha de resíduos. Dados técnicos Laminação A240 Combo: máx. 238 mm de largura A340 Combo: máx. 330 mm de largura Película de laminação 80 - 125 mícrones Velocidade de laminação 250 mm/min. Temperatura de laminação FRIO: máx. 25 °C

Tempo de aquecimento aprox. 4 - 6 minutos Tempo de arrefecimento cerca de 30 minutos Tensão de entrada A240 Combo: 220 - 240 V, 50 Hz, 1,15 A A340 Combo: 220 - 240 V, 50 Hz, 1,6 A Desempenho A240 Combo: 265 W A340 Combo: 365 W67 Peso A240 Combo: 1,3 kg A340 Combo: 1,8 kg Dimensões (L x A x P) A240 Combo: 370 x 128 x 95 mm A340 Combo: 440 x 128 x 95 mm Capacidade máxima para todas as funções 0,3 mm (corresponde a cerca de 3 folhas de papel (A4 80 g/m² cada) ou 1 película de laminação (80 microns) incl. 1 folha de papel (A4 100 g/m² cada) Alterações técnicas O presente manual de instruções tem carácter meramente informativo. O seu conteúdo não é objeto do contrato. Todos os dados apresentados são apenas valores nominais. O equipamento e as opções descritas podem variar consoante os requisitos especícos do país. Marca GS

O selo "Segurança Testada" (marca GS) certica que o produto cumpre os requisitos da Lei Alemã de Segurança de Produtos (ProdSG). A marca GS indica que a segurança e a saúde do utilizador não são postas em perigo quando o produto rotulado é utilizado conforme previsto e em caso de utilização indevida previsível. Trata-se de uma marca de segurança voluntária emitida por um instituto de ensaios adequado. Símbolos Os seguintes símbolos podem ser encontrados na embalagem ou no próprio aparelho. Esta secção explica em pormenor o signicado destes símbolos. O símbolo indica que a conceção do produto corresponde à classe de proteção II (duplo isolamento). Não é necessária uma ligação de segurança à terra eléctrica (terra). Utilizar o produto apenas em espaços interiores. Declaração de Conformidade A marca CE no dispositivo conrma a conformidade. A declaração de conformidade pode ser consultada em: www.go-europe.com Fabricante GO Europe GmbH Zum Kraftwerk 1 45527 Hattingen, Alemanha www.go-europe.de | service@go-europe.de68
