KULLANIM KILAVUZU NC 375 OLYMPIA

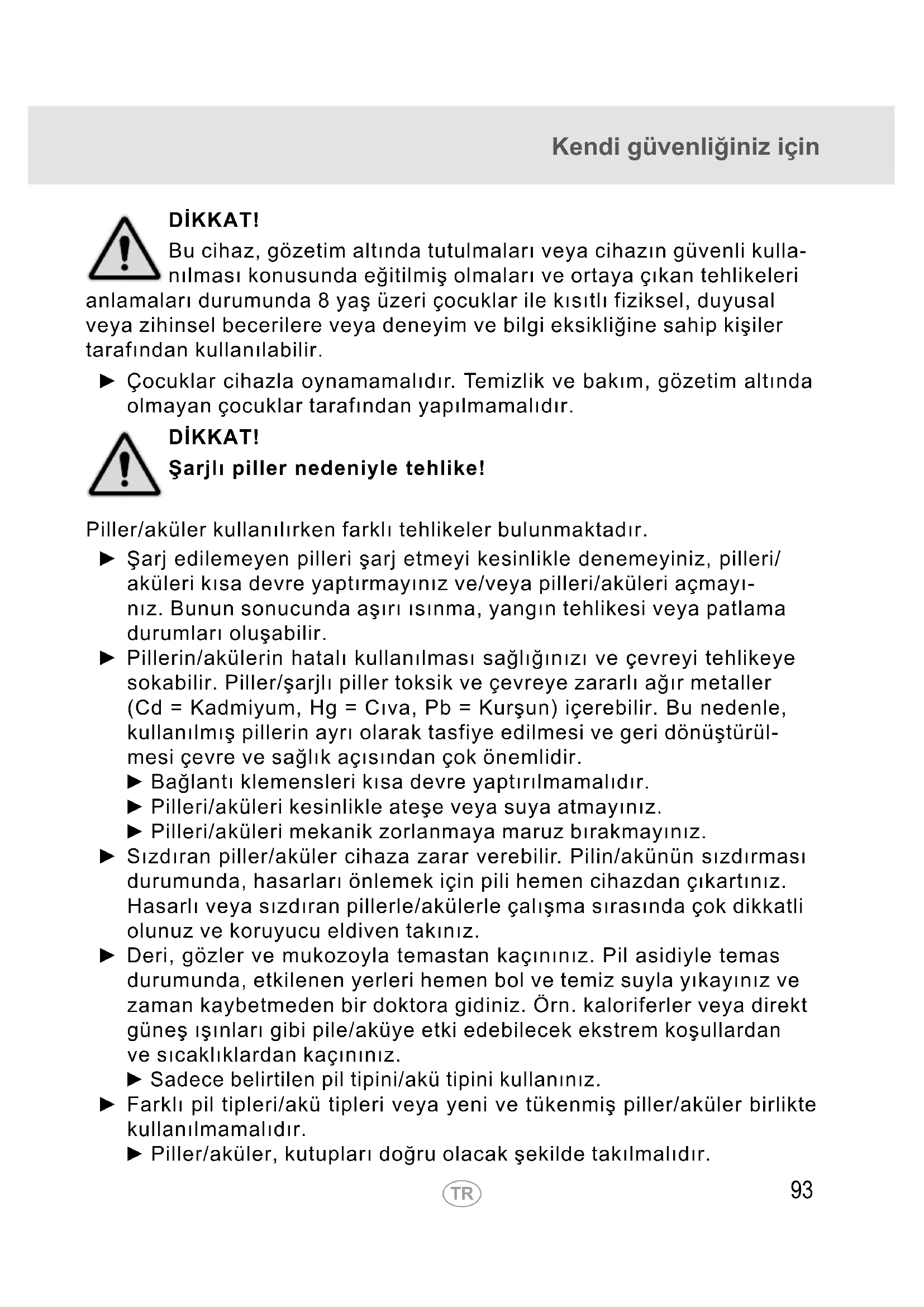

Bu cihaz, gözetim altında tutulmaları veya cihazın güvenli kulla- nılması konusunda eğitilmiş olmaları ve ortaya çıkan tehlikeleri anlamaları durumunda 8 yaş üzeri çocuklar ile kısıtlı fiziksel, duyusal veya zihinsel becerilere veya deneyim ve bilgi eksikliğine sahip kişiler tarafından kullanılabilir. ► Çocuklar cihazla oynamamalıdır. Temizlik ve bakım, gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

Piller/aküler kullanılırken farklı tehlikeler bulunmaktadır. ► Şarj edilemeyen pilleri şarj etmeyi kesinlikle denemeyiniz, pilleri/ aküleri kısa devre yaptırmayınız ve/veya pilleri/aküleri açmayı- nız. Bunun sonucunda aşırı ısınma, yangın tehlikesi veya patlama durumları oluşabilir. ► Pillerin/akülerin hatalı kullanılması sağlığınızı ve çevreyi tehlikeye sokabilir. Piller/şarjlı piller toksik ve çevreye zararlı ağır metaller (Cd = Kadmiyum, Hg = Cıva, Pb = Kurşun) içerebilir. Bu nedenle, kullanılmış pillerin ayrı olarak tasfiye edilmesi ve geri dönüştürül- mesi çevre ve sağlık açısından çok önemlidir. ► Bağlantı klemensleri kısa devre yaptırılmamalıdır. ► Pilleri/aküleri kesinlikle ateşe veya suya atmayınız. ► Pilleri/aküleri mekanik zorlanmaya maruz bırakmayınız. ► Sızdıran piller/aküler cihaza zarar verebilir. Pilin/akünün sızdırması durumunda, hasarları önlemek için pili hemen cihazdan çıkartınız. Hasarlı veya sızdıran pillerle/akülerle çalışma sırasında çok dikkatli olunuz ve koruyucu eldiven takınız. ► Deri, gözler ve mukozoyla temastan kaçınınız. Pil asidiyle temas durumunda, etkilenen yerleri hemen bol ve temiz suyla yıkayınız ve zaman kaybetmeden bir doktora gidiniz. Örn. kaloriferler veya direkt güneş ışınları gibi pile/aküye etki edebilecek ekstrem koşullardan ve sıcaklıklardan kaçınınız. ► Sadece belirtilen pil tipini/akü tipini kullanınız. ► Farklı pil tipleri/akü tipleri veya yeni ve tükenmiş piller/aküler birlikte kullanılmamalıdır. ► Piller/aküler, kutupları doğru olacak şekilde takılmalıdır.Amacına uygun kullanım

► Cihazı uzun süre kullanmayacaksınız, cihazı kapatınız ve pilleri/ aküleri çıkartınız. ► Boş piller/aküler cihazdan çıkartılmalı ve tasfiye edilmelidir. ► Piller/aküler, tasfiye işleminden önce cihazdan çıkartılmalıdır. ► Yasal olarak pilleri/şarjlı pilleri satıcınıza veya sorumlu atık imha yetkilisi tarafından sağlanan toplama noktalarına atmakla yükümlü- sünüz. DİKKAT! Maddi hasar tehlikesi! ► Ataş, lastik bant, vb. gibi yabancı maddeleri çekme bölümünün içine sokmayınız. Çevre etkileri nedeniyle maddi hasar! Örn. duman, toz, titreşim, kimyasal maddeler, nem, ısı veya direkt güneş ışınları gibi elverişsiz çevre etkileri ürüne zarar verebilir. ► Onarımları sadece uzman personelin yapmasını sağlayınız. Amacına uygun kullanım Para test cihazı (bundan sonra cihaz olarak anılacaktır), banknotları en önemli güvenlik özellikleri açısından kontrol etmek için kullanılır. Bunun dışındaki her türlü kullanım, amacına aykırı olarak kabul edilir. Kendi başına değişiklikler veya tadilatlar yapılmasına izin verilmez. Cihazı hiçbir durumda kendi başınıza açma- yınız ve kendi başınıza onarım denemelerinde bulunmayınız. Teslimat kapsamı ■ NC 375 Para test cihazı ■ Güç kaynağı ■ Kullanım kılavuzuKumanda elemanları

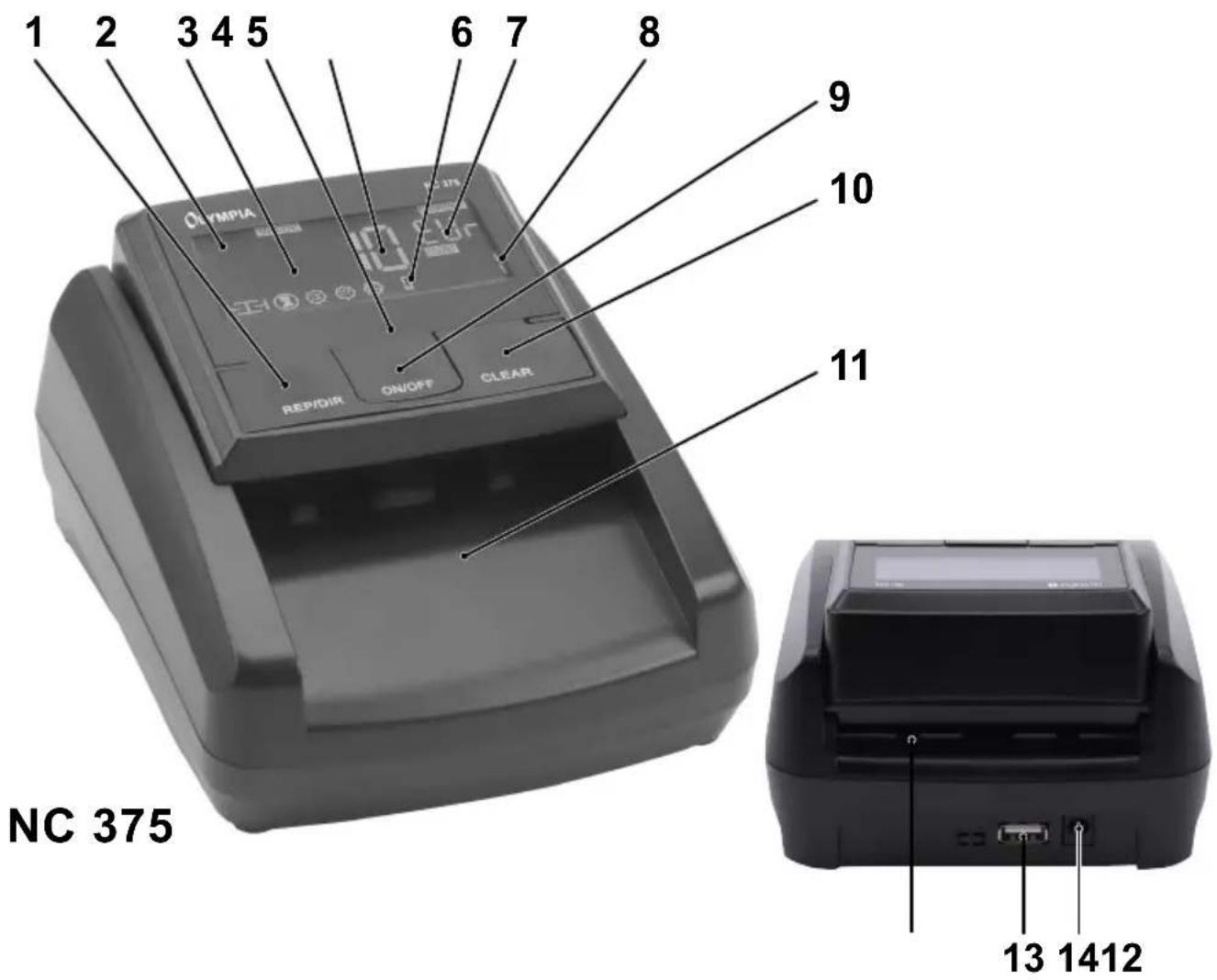

REP/DIR tuşu Toplam miktar göstergesi Pil durumu göstergesi (isteğe bağlı takılmış pilde) ON/OFF tuşu LCD gösterge CLEAR tuşu Mavi/kırmızı LED Ön giriş/çıkış tarafı Toplam tutar göstergesi Arka çıkış tarafı Seçilen çıkış tarafı göstergesi USB arayüzü Para birimi/kupür göstergesi Güç kaynağı göstergesi 13 1412Kullanım

NC 375 Para test cihazı Bu cihaz; EURO, ABD doları, İngiliz sterlini ve Türk lirası banknotlarının özellik- lerini algılar. Algılama; IR (kızılötesi ve boy), UV (morötesi), MG (manyetik) ve beyaz ışık ile gerçekleşir. Cihaz, banknotların değerini 4 yönde algılar ve otomatik bir kalibrasyon sensörü kullanır. Cihaz, kolay bakım ve temizlik için açılabilir. Cihaz, USB arayüzü üzerinden yazılımı güncelleyebilir. (Opsiyonel: Şarj fonksiyonlu 12 V; 600 mAh bir Lityum-İyon şarjlı pil kullanabilir- siniz.) Kullanım Grafikler ve yazım şekilleri 1./2. Yapılacak işlem ► İşlemin sonucu REP/DIR tuşu Yardımcı bilgi Cihazın bağlanması

1. Cihazı, durma güvenliği sağlanmış şekilde düz, yatay bir yüzeye ve kolay

ulaşılabilen bir prizin yakınına yerleştiriniz.

2. Adaptörü cihaza ve kurallara uygun şekilde monte edilmiş bir prize bağla-

yınız. ► Cihaz çalışmaya hazırdır. Açma ve kapatma

1. Cihazı açmak için ON/OFF tuşuna basınız.

► Açıldıktan sonra cihaz bir otomatik arıza teşhis işlemi uygular. Oto- matik arıza teşhis işlemi hatasız şekilde tamamlanırsa, , göstergede 0 görülür. Bir hata belirlenirse, bu hata gösterilir (bkz. Hata tablosu).Kullanım

► Bir sinyal sesi duyulur. ► Ekranın altındaki oklar çıkış tarafını gösterir.

2. Cihazı kapatmak için ON/OFF tuşuna basınız ve tuşu basılı tutunuz.

Uzun süre kullanmayacaksınız, cihazı kapatınız. Gösterilen olası veriler kaydedilmez. Çalışmalarınızı zamanında durdurunuz veya cihazı harici güç kaynağına bağlayınız. Banknotların hazırlanması Fonksiyon arızalarını önlemek için aşağıdaki noktalara dikkat ediniz:

1. Yerleştirmeden önce banknotta kağıt kırpıntıları, ataş, lastik bant veya

başka yabancı nesneler olup olmadığını kontrol ediniz ve bu nesneleri çıkartınız.

2. Hasarlı banknotları yerleştirmeyiniz.

3. Cihaza yerleştirmeden önce, buruşmuş ve katlanmış banknotları düzelti-

niz. Banknotların yerleştirilmesi

1. Banknotları teker teker, önce kısa kenarı olmak üzere ön giriş/çıkış tara-

fına yerleştiriniz. ► Banknotlar otomatik olarak içeri çekilir ve kontrol edilir. ► Kısa bir ses duyulur ve LED mavi renkte yanar. Seçilen çıkış tarafına dikkat ediniz. Yanlış yerleştirilmiş, şüpheli veya tanınmayan bir banknotta LED kırmızı renkte yanar ve üç kısa ses yayınlanır. Banknot reddedilir ve size iade edilir. Kontrol edilen banknotun cihazdan tamamen çıkmasını bekleyiniz ve bir sonraki banknotu kontrol etmeden önce banknotu çıkartınız. En iyi sonuçlar, 3 dakikalık ısınma aşamasından sonra elde edilir. Güçlü ortam ışığı, sensörü etkileyebilir ve hatalı sonuçlara neden olabilir.Kullanım

Çıkış tarafının seçilmesi Hangi çıkış tarafını seçtiğinize bağlı olarak, banknotlar cihazın ön veya arka tarafında yeniden çıkartılır. Yanlış veya tanınmayan banknotlar her zaman ön çıkış tarafından çıkartılır.

1. Çıkış tarafını (öne veya geriye doğru) seçmek için REP/DIR tuşuna bası-

nız ve tuşu basılı tutunuz. ► Ekranın altındaki oklar, seçilen çıkış tarafını gösterir. Toplam tutar ve toplam miktar göstergesinin sıfırlanması Yeni bir sayım başlatmak için toplam tutarı ve toplam miktarı sıfırlayabilirsiniz.

1. CLEAR tuşuna basınız.

► Bir sinyal sesi duyulur. ► Toplam tutar ve toplam miktar göstergesi sıfırlanır. Göstergeler Banknot içeri çekilir. ► Ekranın ortasında, içeri çekilen son banknotun değeri gösterilir.

1. REP/DIR tuşuna basınız.

► Ekranın ortasında, sayılan son banknotların toplam tutarı gösterilir.

2. REP/DIR tuşuna tekrar basınız.

► Sayılan en düşük banknot değerinden başlayarak her bir kupürün sayısı ve toplam tutarı görüntülenir. ► Ekranın sağ alt tarafında, sayılan toplam banknot miktarı gösterilir. Her bir değerdeki sayılan banknot sayısı, tuşa her basıldığında görün- tülenir. Değer göstergesi en fazla € / £ / $ / ₺ 99,995 tutarını gösterebilir. Belirli bir banknot değerinden şu ana kadar kaç banknot sayıldığını görüntü- leyebilirsiniz.

Cihaz; EURO, ABD Doları, İngiliz Sterlini ve Türk Lirasını algılar ve kontrol eder.

1. Cihazı açmak için ON/OFF tuşuna basınız.

2. CLEAR tuşuna basınız ve tuşu yaklaşık 3 saniye basılı tutunuz.

► Para birimi/kupür göstergesinde EURO, ABD Doları, İngiliz Sterlini veya Türk Lirası kısaltması görüntülenir. ► CLEAR tuşuna her basıldığında ve tuş yaklaşık 3 saniye boyunca basılı tutulduğunda, para birimi değişir.

1. USB arayüzüne bir yazıcı bağlayınız. Özel bir kablo (teslimat kapsamına

dahil değildir), GO Europe'tan temin edilebilir. ► Algılanan banknotların miktar, nominal değer ve toplam değerine ilişkin tüm ayrıntılar yazdırılır.

Cihaz, isteğe bağlı olarak bir şarjlı pille (teslimat kapsamına dahil değildir) harici güç kaynağı olmadan 4 saate kadar çalıştırılabilir. Yalnızca GO Europe tarafın- dan dağıtılan şarjlı pili kullanınız. Pil modunda, cihaz bekleme modunda 10 dakika sonra otomatik olarak kapanır. Pil sembolü, şarjlı pilin tamamen dolu olduğunu gösterir. Yavaş yanıp sönme, şarjlı pilin şarj edildiği anlamına gelir. Hızlı yanıp sönme, şarjlı pil geriliminin düşük olduğunu ve pilin şarj edilmesi gerektiğini gösterir.

1. Cihazın alt tarafındaki pil bölmesi kapağını açınız.

2. Şarjlı pildeki fişi, pil bölmesindeki fişe takınız.

3. Şarjlı pili pil bölmesine yerleştiriniz.

4. Pil bölmesi kapağını kapatınız.

5. Adaptörü, kurallara uygun şekilde monte edilmiş bir prize takınız.

► Ekrandaki pil durumu göstergesi, şarjlı pilin güncel şarj seviyesini gösterir.

6. Elektrik fişini prizden çekiniz.

7. Şarj ettikten sonra, harici adaptörü para test cihazının elektrik bağlantı-

sından çekiniz. ► Şimdi, para test cihazı taşınabilir şekilde kullanılabilir.

8. Cihazı her 15 günde bir şarj ediniz ve boşaltınız, aksi takdirde şarjlı pil

ömrü olumsuz etkilenir. Şarj süresi bir saattir. Tam şarjlı bir pil, 500 adede kadar banknotu kontrol edebilir. Şarjlı pil 4 saate kadar çalışabilir.

Maksimum 8 GB'lık bir USB bellek kullanarak bir yazılım güncellemesi gerçek- leştirebilirsiniz. Yazılım güncellemesi hakkındaki ayrıntılı bilgileri bulabileceğiniz internet adresi: .

4 saate kadar 0 – 40°C ve %40 – 90 Boyutlar 133 × 155 × 89 mm 0,53 kg

1. Cihazı kapatınız.

2. Elektrik fişini prizden çekiniz.

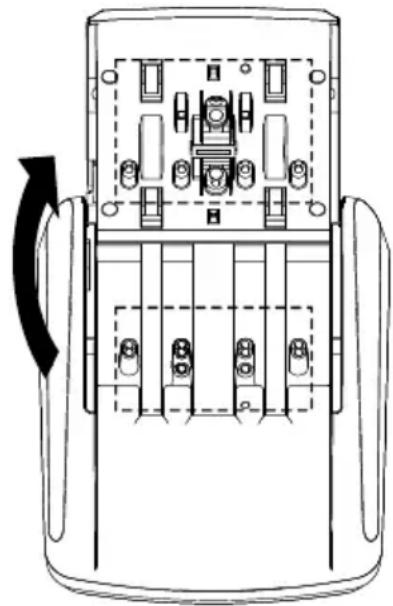

3. Gösterge muhafazasını yukarı doğru katlayarak üst kapağı açınız.

4. Sensörleri yumuşak ve havsız bir bezle temizleyiniz.

5. Gösterge muhafazasını aşağı doğru katlayarak üst kapağı kapatınız.

6. Muhafaza yüzeylerini yumuşak ve havsız bir bezle temizleyiniz.

7. Temizlik maddesi veya çözücü maddeler kullanmayınız.

► Cihaz temizlenmiştir. Her kullanımdan sonra sensörleri temizleyiniz.Alarm sembolü ve mesaj

Alarm sembolü ve mesaj Bir banknot şüpheli olarak algılanırsa, alarm sembolü yanıp söner (IR aktarımı ve çift banknot alarmı). Sayım yapılmaz ve algılama raporuna hiçbir değer kaydedilmez. Alarm sembolü Mesaj Boy ve eğim alarmı Beyaz ışık alarmı IR aktarımı ve çift banknot alarmı UV alarmı MG alarmı IR yansıma alarmı Baskı nedeniyle her banknot tamamen aynı değildir. Bir banknot ilk seferinde yanlış algılanırsa, ikinci veya üçüncü algılamada doğru olarak algılanabilir. Aşağıdaki sonuçlar, algılama sonucunu etkileyebilir: ■ Banknot aşınmış veya hasarlı. ■ Banknot eğik şekilde içeri çekiliyor. ■ Ani sıcaklık veya nem dalgalanmaları. ■ Cihaz uzun süre kullanılmadı.

1. Cihazı kapatınız, elektrik fişini çekiniz.

2. Elektrik fişini takınız ve cihazı açınız.

► Cihaz çalışmaya hazırdır.

Cihaz örneğin yüksek ve düşük sıcaklık dalgalanmalarından sonra sık sık orijinal derecesine dönüyorsa, birlikte verilen beyaz kalibrasyon kağıdı ile cihaz yeniden kalibre edilmelidir

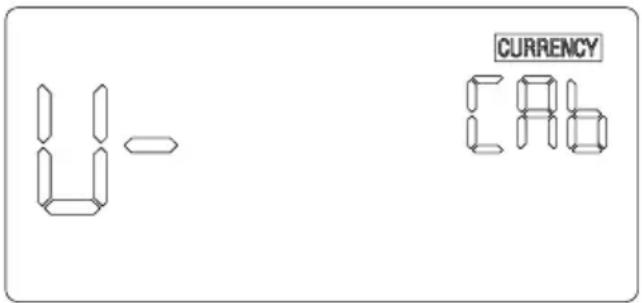

1. Cihaz kapalıyken, doğrudan kalibrasyon moduna geçmek için "ON/OFF"

ve "CLEAR" tuşlarına birlikte basınız.

2. Tüm sensörler bloke olana kadar beyaz kalibrasyon kağıdını ön giriş/çıkış

3. Kalibrasyonu başlatmak için "REP/DIR" tuşuna basınız.

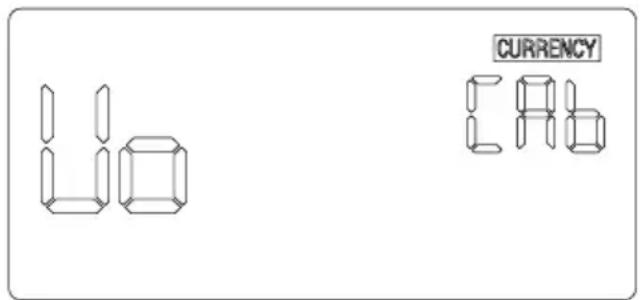

Birkaç saniye sonra ekranda şu görsel görülür: ► Kalibrasyon başarıyla tamamlanmıştır.

4. Bir sonraki kullanımdan önce cihazı yeniden başlatınız.Hata tablosu

Hata tablosu LED gösterge Anlamı mavi Gerçek banknot kırmızı Şüpheli veya sahte banknot Hata kodu Mesaj FEEd Başlatma sensöründe hata COLU Üst beyaz ışık sensöründe hata IrU1 Üst 1. IR yansıma sensöründe hata IrU2 Üst 2. IR yansıma sensöründe hata IrU3 Üst 3. IR yansıma sensöründe hata IrU4 Üst 4. IR yansıma sensöründe hata lrd1 Alt 1. IR yansıma sensöründe hata lrd2 Alt 2. IR yansıma sensöründe hata lrd3 Alt 3. IR yansıma sensöründe hata lrd4 Alt 4. IR yansıma sensöründe hata IrtL Sol 4. aktarım sensöründe hata Irtr Sağ 4. aktarım sensöründe hata UV UV sensöründe hata NNG MG sensöründe hata ENCD Verici veya motor hatasıUygunluk beyanı

Uygunluk beyanı Sembol Anlamı GO Europe GmbH,Zum Kraftwerk 1, 45527 Hattingen, ALMA- NYA olarak biz, işbu beyanla, sayılı ürünün 2014/53/EU ve 2011/65/EU sayılı AB Driektierine uygun olduğunu, kendi sorumluluğumuz altında beyan ederiz. AB Uygunluk Beyanı‘nın tam metnini, şu internet adresinde: www.go-europe.com Üretici GO Europe GmbH Zum Kraftwerk 1 D-45527 Hattingen Almanya www.go-europe.com Garanti Değerli Müşterimiz, bu cihazı tercih ettiğiniz için teşekkür ederiz. Herhangi bir arıza durumunda cihazı kasa şi ve orijinal ambalajı ile birlikte satın almış olduğunuz satış noktasına teslim ediniz.Tasye

Tasye Sembol Anlamı Bayinizden eski cihazları ve kullanılmış pilleri ücretsiz olarak geri alma seçenekleri hakkında bilgi edinin. Ambalaj malzemelerini yerel yönetmeliklere uygun şekilde tasye ediniz. Yandaki sembol, elektrikli ve elektronik eski cihazların yasal düzen- lemeler nedeniyle evsel atıklardan ayrı olarak tasye edilmesi gerektiği anlamına gelir. Cihazınızı, yerel tasye yüklenicisinin toplama noktasında tasye ediniz. Arızalı ve kullanılmış piller, 2006/66/EG sayılı direktif ve değişikliklerine uygun şekilde geri dönüştürülmelidir. Pilleri ve/veya cihazı, teklif edilen toplama tesislerine iade ediniz.

Atık ayırma sırasında ambalaj malzemesindeki işarete dikkat ediniz, bunlar, şu anlama sahip kısaltmalar (b) ve numaralardır; (a): 1–7: Plastikler / 20–22: Kağıt ve karton / 80–98: Kompozit maddeler.

Logo, sadece İtalya için geçerlidir. Triman logosu, sadece Fransa için geçerlidir. Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparaon ou le don de votre appareil ! À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE
