BEDIENUNGSANLEITUNG NC 375 OLYMPIA

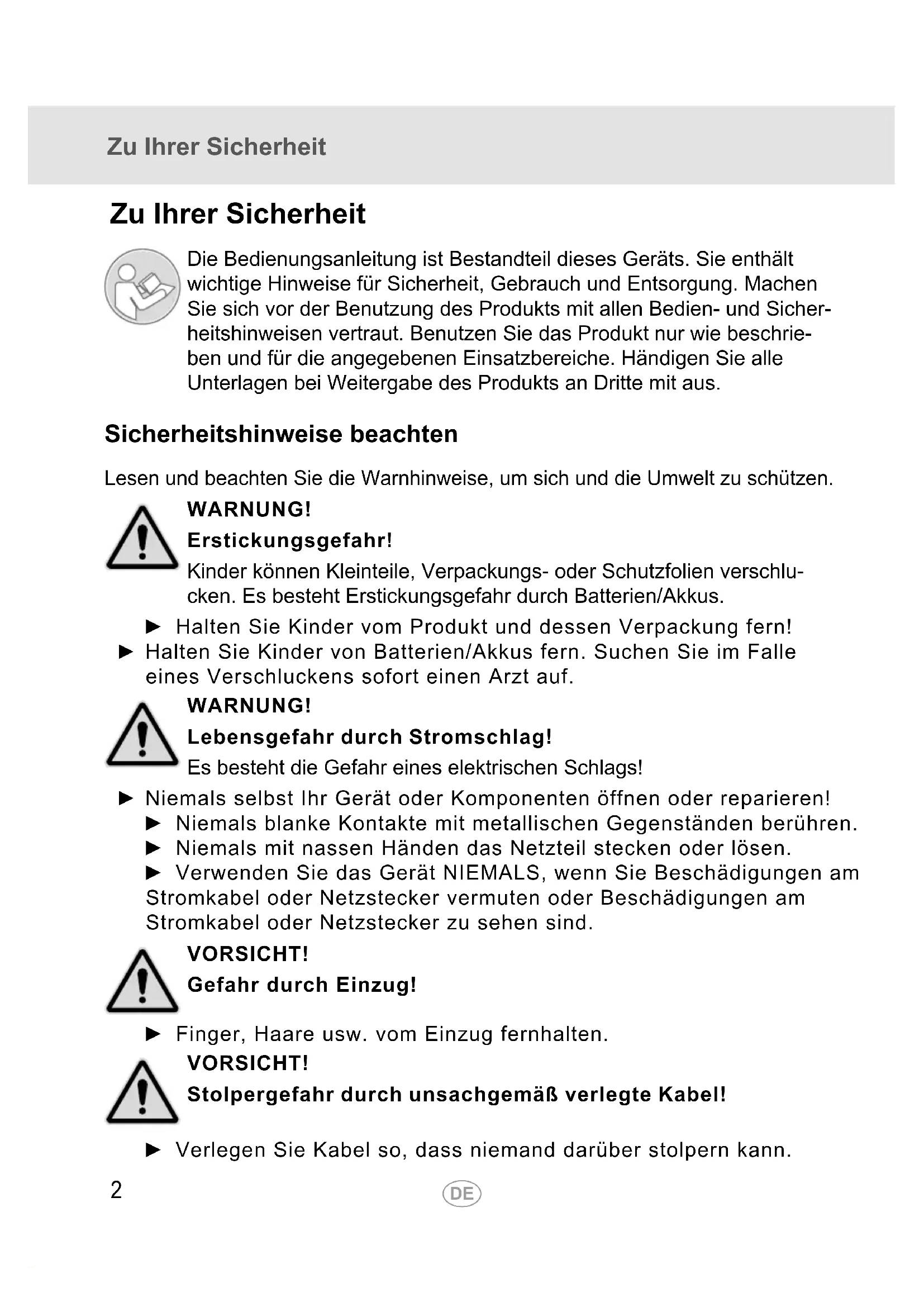

Zu Ihrer Sicherheit Die Bedienungsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicher- heitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrie- ben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Sicherheitshinweise beachten Lesen und beachten Sie die Warnhinweise, um sich und die Umwelt zu schützen. WARNUNG! Erstickungsgefahr! Kinder können Kleinteile, Verpackungs- oder Schutzfolien verschlu- cken. Es besteht Erstickungsgefahr durch Batterien/Akkus. ► Halten Sie Kinder vom Produkt und dessen Verpackung fern! ► Halten Sie Kinder von Batterien/Akkus fern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf. WARNUNG! Lebensgefahr durch Stromschlag! Es besteht die Gefahr eines elektrischen Schlags! ► Niemals selbst Ihr Gerät oder Komponenten öffnen oder reparieren! ► Niemals blanke Kontakte mit metallischen Gegenständen berühren. ► Niemals mit nassen Händen das Netzteil stecken oder lösen. ► Verwenden Sie das Gerät NIEMALS, wenn Sie Beschädigungen am Stromkabel oder Netzstecker vermuten oder Beschädigungen am Stromkabel oder Netzstecker zu sehen sind. VORSICHT! Gefahr durch Einzug! ► Finger, Haare usw. vom Einzug fernhalten. VORSICHT! Stolpergefahr durch unsachgemäß verlegte Kabel! ► Verlegen Sie Kabel so, dass niemand darüber stolpern kann.Zu Ihrer Sicherheit

VORSICHT! Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unter- wiesen wurden und die daraus resultierenden Gefahren verstehen. ► Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt wer- den. VORSICHT! Gefahr durch Akkus! Es bestehen unterschiedliche Gefahren im Umgang mit Batterien/Akkus. ► Versuchen Sie niemals, nicht aufladbare Batterien wieder aufzu- laden, schließen Sie Batterien/Akkus nicht kurz und/oder öffnen Sie Batterien/Akkus nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. ► Unsachgemäßer Umgang mit Batterien/Akkus kann Ihre Gesund- heit und die Umwelt gefährden. Batterien/Akkus können giftige und umweltschädliche Schwermetalle enthalten (Cd = Cadmium, Hg = Quecksilber, Pb = Blei). Daher ist eine getrennte Entsorgung und Verwertung von Altbatterien für Umwelt und Gesundheit unumgäng- lich. ► Die Anschlussklemmen dürfen nicht kurzgeschlossen werden. ► Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser. ► Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus. ► Auslaufende Batterien/Akkus können das Gerät beschädigen. Im Falle eines Auslaufens der/s Batterie/Akkus entfernen Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden. Seien Sie beim Umgang mit beschädigten oder auslaufenden Batterien/Akkus besonders vorsichtig und verwenden Sie Schutzhandschuhe. ► Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf. Vermeiden Sie extreme Bedingungen und Temperaturen, die auf die/den Batterie/Akku einwirken können, z. B. auf Heizkör- pern oder in direktem Sonnenlicht.Bestimmungsgemäße Verwendung

► Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp. ► Unterschiedliche Batterietypen/Akkutypen oder neue und gebrauchte Batterien/Akkus dürfen nicht zusammen benutzt wer- den. ► Batterien/Akkus sind mit der richtigen Polarität einzusetzen. ► Schalten Sie das Gerät aus und entnehmen Sie die Batterien/ Akkus, wenn Sie das Gerät längere Zeit nicht nutzen. ► Leere Batterien/Akkus sind aus dem Gerät zu entfernen und sicher zu entsorgen. ► Die Batterien/Akkus sind vor der Entsorgung des Geräts zu entfer- nen. ► Sie sind gesetzlich verpflichtet, Batterien/Akkus bei Ihrem Händler bzw. über die vom zuständigen Entsorgungsträger bereitgestellten Sammelstellen zu entsorgen. ACHTUNG! Drohende Sachschäden! ► Keine Fremdkörper wie Büroklammern, Gummibänder usw. in den Einzug gelangen lassen. Sachschaden durch Umwelteinflüsse! Ungünstige Umwelteinflüsse wie z. B. Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung kön- nen das Produkt beschädigen. ► Reparaturen nur von Fachpersonal durchführen lassen. Bestimmungsgemäße Verwendung Das Geldprüfgerät (im Folgenden Gerät) dient dem Überprüfen von Banknoten auf die wichtigsten Sicherheitsmerkmale. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Ö󰀨nen Sie das Gerät in keinem Fall selbst und führen Sie keine eige- nen Reparaturversuche durch. Lieferumfang ■ Geldprüfgerät NC 375 ■ Netzteil ■ BedienungsanleitungBedienelemente

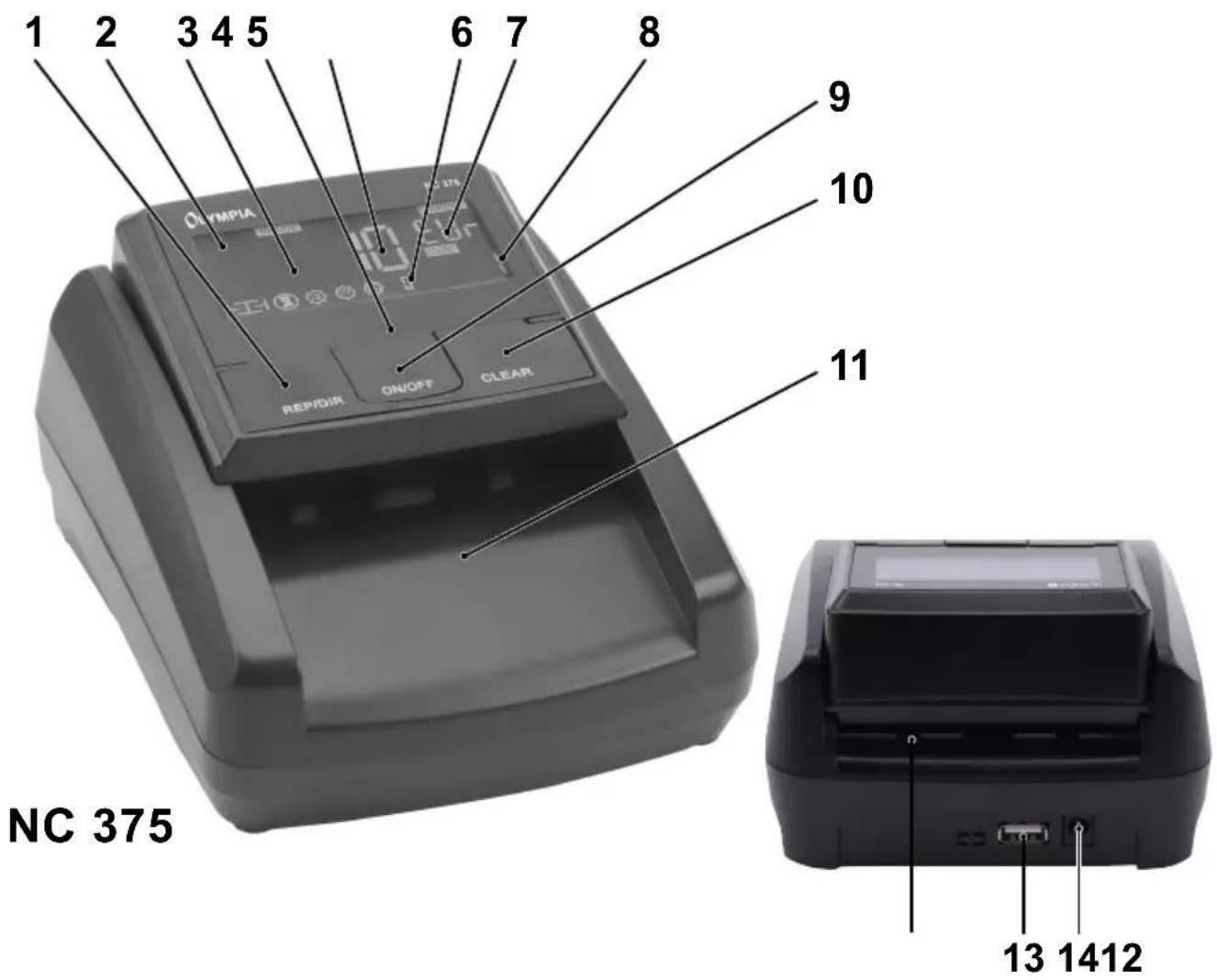

Taste REP/DIR Anzeige für Gesamtmenge Batteriestatusanzeige (bei optional eingelegter Batterie) Taste ON/OFF LCD-Anzeige Taste CLEAR LED rot/blau vordere Ein-/Ausgabeseite Anzeige für Gesamtbetrag hintere Ausgabeseite Anzeige für ausgewählte Aus-gabeseite USB-Schnittstelle Anzeige für Währung/Stückelung Anschluss für Stromversorgung 13 1412Bedienung

Geldprüfgerät NC 375 Dieses Gerät erkennt die Merkmale der EURO-, US-Dollar-, Britische Pfund- und Türkische Lira-Banknoten. Die Erkennung erfolgt durch IR (Infrarot & Länge), UV (Ultraviolett), MG (Magnetisch) und Weißlicht. Das Gerät erkennt den Wert der Banknoten in 4 Richtungen und verwendet einen automatischen Kalibrierungssensor. Das Gerät ist aufklappbar für eine einfache Wartung und Reinigung. Das Gerät kann die Software über die USB-Schnittstelle aktualisieren. (Optional: Sie können einen Lithium-Ionen-Akku 12 V; 600 mAh mit Ladefunk- tion verwenden.) Bedienung Darstellungen und Schreibweisen 1./2. Auszuführende Aktion ► Ergebnis der Aktion REP/DIR Taste Hilfreiche Information Gerät anschließen

1. Stellen Sie das Gerät standsicher auf einer ebenen, waagerechten Ober-

äche und in der Nähe einer leicht zugänglichen Steckdose auf.

2. Verbinden Sie das Netzteil mit dem Gerät und einer ordnungsgemäß

installierten Steckdose. ► Das Gerät ist betriebsbereit. Ein- und Ausschalten

1. Drücken Sie die Taste ON/OFF zum Einschalten des Geräts.

► Nach dem Einschalten führt das Gerät eine Selbstdiagnose durch. Wenn die Selbstdiagnose ohne Fehler abgeschlossen wurde, erscheint 0 in der Anzeige. Wird ein Fehler festgestellt, wird dieser angezeigt (siehe Fehlertabelle).Bedienung

► Es ertönt ein Signalton. ► Pfeile im Display unten zeigen die Ausgabeseite an.

2. Drücken und Halten Sie die Taste ON/OFF zum Ausschalten des Geräts.

Schalten Sie das Gerät aus, wenn Sie es für längere Zeit nicht benutzen. Evtl. angezeigte Daten werden nicht gespeichert. Beenden Sie Ihre Arbeits- vorgänge rechtzeitig bzw. verbinden Sie das Gerät mit der externen Strom- versorgung. Banknoten vorbereiten Achten Sie auf folgende Punkte, um Funktionsstörungen zu vermeiden:

1. Überprüfen Sie die Banknote vor dem Einlegen auf Papierschnipsel,

Büroklammern, Gummibänder und andere Fremdkörper und entfernen Sie diese.

2. Legen Sie keine beschädigten Banknoten ein.

3. Glätten Sie zerknitterte und gefaltete Banknoten, bevor Sie diese einle-

gen. Banknoten einlegen

1. Legen Sie die Banknoten einzeln und mit der kurzen Seite voran in die

vordere Ein-/Ausgabeseite. ► Die Banknoten werden automatisch eingezogen und geprüft. ► Ein kurzer Ton ertönt und die LED leuchtet blau. Achten Sie auf die gewählte Ausgabeseite. Bei einer falsch eingelegten, verdächtigen oder nicht erkannten Banknote leuchtet die LED rot und drei kurze Töne werden ausgegeben. Die Bank- note wird zurückgewiesen und an Sie zurückgegeben. Warten Sie, bis die geprüfte Banknote vollständig vom Gerät ausgegeben wurde und entnehmen Sie diese, bevor Sie die nächste Banknote prüfen. Die besten Ergebnisse werden nach einer Aufwärmphase von 3 Minuten erzielt. Starkes Umgebungslicht kann den Sensor beeinussen und zu fehlerhaften Ergebnissen führen.Bedienung

Ausgabeseite wählen Je nachdem, welche Ausgabeseite Sie wählen, werden die Banknoten vorne oder auf der hinteren Seite des Geräts wieder ausgegeben. Falsche oder nicht erkannte Banknoten werden stets auf der vorderen Ausgabeseite ausgegeben.

1. Drücken und Halten Sie REP/DIR, um die Ausgabeseite zu wählen (nach

vorne oder nach hinten). ► Pfeile unten im Display zeigen die ausgewählte Ausgabeseite an. Anzeige für Gesamtbetrag und Gesamtmenge zurücksetzen Sie können den Gesamtbetrag und die Gesamtmenge auf null zurücksetzen, um mit einer neuen Zählung zu beginnen.

1. Drücken Sie die Taste CLEAR.

► Es ertönt ein Signalton. ► Die Anzeige für Gesamtbetrag und Gesamtmenge ist auf null zurück- gesetzt. Anzeigen Die Banknote wird eingezogen. ► In der Mitte des Displays wird der Wert der letzten eingezogenen Banknote angezeigt.

1. Drücken Sie die Taste REP/DIR.

► In der Mitte des Displays wird der Gesamtbetrag der gezählten Bank- noten angezeigt.

2. Drücken Sie erneut die Taste REP/DIR.

► Die Anzahl und der Gesamtbetrag der einzelnen Stückelungen wird angezeigt, beginnend beim niedrigsten gezählten Banknotenwert. ► Auf der unteren rechten Seite des Displays wird die Gesamtmenge der gezählten Banknoten angezeigt. Es werden je Tastendruck die Anzahl der gezählten Banknoten eines jeden Wertes angezeigt. Die Wertanzeige kann maximal einen Betrag in Höhe von

99.995 € / £ / $ / ₺ anzeigen.

Sie können sich anzeigen lassen, wie viele Banknoten eines bestimmten Banknotenwerts bisher gezählt wurden.Akkubetrieb

Währungen Das Gerät erkennt und prüft EURO, US-Dollar, Britische Pfund und Türki- sche Lira.

1. Drücken Sie die Taste ON/OFF zum Einschalten des Geräts.

2. Drücken und halten Sie die Taste CLEAR für ca. 3 Sekunden.

► In der Anzeige für Währung/Stückelung erscheint die Abkürzung für EURO, US-Dollar, Britische Pfund oder Türkische Lira. ► Nach jedem weiteren Drücken und Halten der Taste CLEAR für ca. 3 Sekunden, ändert sich die Währung. Drucker anschließen

1. Schließen Sie einen Drucker an die USB-Schnittstelle an. Ein spezielles

Kabel (nicht im Lieferumfang) ist bei GO Europe erhältlich. ► Alle Details zu Menge, Nennwert und Gesamtwert der erkannten Banknoten werden ausgedruckt. Akkubetrieb Das Gerät kann optional mit einem Akku (nicht im Lieferumfang enthalten) bis zu 4 Stunden ohne externe Stromversorgung betrieben werden. Verwenden Sie ausschließlich den durch GO Europe vertriebenen Akku. Bei Batteriebetrieb schaltet sich das Gerät im Standby-Betrieb nach 10 Minuten automatisch ab. Das Akkusymbol zeigt weiterhin an, dass der Akku voll geladen ist. Langsa- mes Blinken bedeutet, dass der Akku geladen wird. Schnelles Blinken zeigt an, dass der Akku eine niedrige Spannung hat und wieder aufgeladen werden muss. Akku einsetzen / wechseln

1. Ö󰀨nen Sie die Akkufachabdeckung auf der Unterseite des Geräts.

2. Verbinden Sie den Stecker am Akku mit der Buchse im Akkufach.

3. Legen Sie den Akku in das Akkufach ein.

4. Schließen Sie die Akkufachabdeckung.

5. Schließen Sie das Netzteil an einer ordnungsgemäß installierten Steck-

dose an. ► Die Batteriestatusanzeige auf dem Display zeigt Ihnen den aktuellen Ladestand des Akkus an.Technische Daten

6. Ziehen Sie den Netzstecker von der Steckdose ab.

7. Ziehen Sie nach dem Ladevorgang das externe Netzteil vom Stroman-

schluss des Geldprüfgeräts ab. ► Das Geldprüfgerät ist nun portabel benutzbar.

8. Laden und entladen Sie das Gerät alle 15 Tage, da sonst die Lebens-

dauer des Akkus beeinträchtigt wird. Die Ladezeit beträgt eine Stunde. Ein voll geladener Akku kann bis zu 500 Banknoten prüfen. Der Akku kann bis zu 4 Stunden arbeiten. Softwareupdate Sie können ein Software-Update mithilfe eines USB-Sticks mit maximal 8GB durchführen. Nähere Informationen zum Software-Update nden Sie unter folgender Internetadresse: www.go-europe.com. Technische Daten Modell NC 375 Zählgeschwindigkeit mehr als 60 Stück/Minute Kapazität Maximalwert 99.995 €/£/$/₺ Dicke der Banknoten 0,075 mm bis 0,15 mm Stromversorgung 100-240 V (AC); 50/60 Hz Leistungsaufnahme 12 W Netzteil 12 V (DC); 1 A Akku (optional) Lithium-Ionen-Akku 12 V; 600 mAh Betriebszeit bei vollem Akku bis zu 4 Stunden Temperatur und Luftfeuchtigkeit 0 – 40°C und 40 – 90% Abmessungen 133 × 155 × 89 mm Gewicht 0,53 kgPegehinweise

Modell NC 375 Erkennungssensor IR (Infrarot & Länge), UV (Ultraviolett), MG (Magnetisch), Weißlicht. Währung € / £ / $ / ₺ Display LCD Pegehinweise

1. Schalten Sie das Gerät aus.

2. Ziehen Sie den Netzstecker aus der Steckdose.

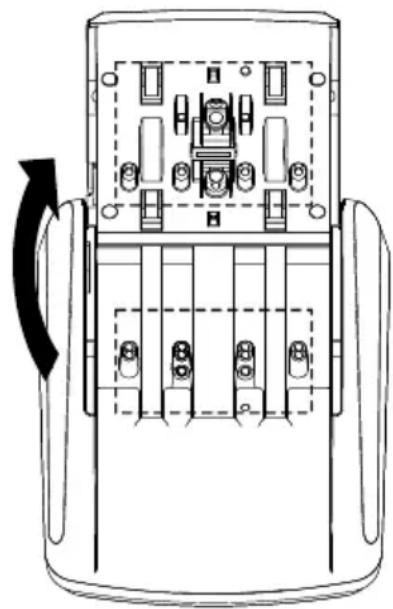

3. Ö󰀨nen Sie die obere Abdeckung indem Sie das Anzeigengehäuse nach

4. Reinigen Sie die Sensoren mit einem weichen und fusselfreien Tuch.

5. Schließen Sie die obere Abdeckung indem Sie das Anzeigengehäuse

6. Reinigen Sie die Gehäuseoberächen mit einem weichen und fussel-

7. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

► Das Gerät wurde gereinigt. Reinigen Sie die Sensoren nach jedem Gebrauch.Alarmsymbol und Meldung

Alarmsymbol und Meldung Wenn eine Banknote als verdächtig erkannt wird, blinkt das Alarmsymbol (IR- Übertragung und Doppelnotiz-Alarm). Es wird keine Zählung vorgenommen und kein Wert in den Erkennungsbericht aufgenommen. Alarmsymbol Meldung Längen- und Neigungsalarm Weißlichtalarm IR-Übertragung und Doppelnotiz-Alarm UV-Alarm MG-Alarm IR-Reflexionsalarm Jede Banknote ist aufgrund des Drucks nicht völlig gleich. Wenn eine Banknote beim ersten Mal falsch erkannt wird, kann sie bei der zweiten oder dritten Erkennung als richtig erkannt werden. Die folgenden Faktoren können das Erkennungsergebnis beeinussen: ■ Die Banknote ist abgenutzt oder beschädigt. ■ Die Banknote wird schief eingezogen. ■ Plötzliche Temperatur- oder Feuchtigkeitsschwankungen. ■ Das Gerät wurde lange Zeit nicht benutzt.

1. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker.

2. Stecken Sie den Netzstecker und schalten Sie das Gerät wieder ein.

► Das Gerät ist betriebsbereit.Weißlicht- und IR-Sensor-Kalibrierung

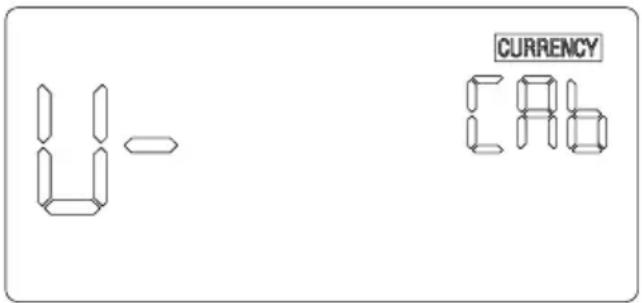

Weißlicht- und IR-Sensor-Kalibrierung Wenn das Gerät häug die Originalnote zurückgibt z.B. nach hohen und niedri- gen Temperaturschwankungen, muss es mit dem mitgelieferten weißen Kali- brierungspapier neu kalibriert werden.

1. Drücken Sie bei ausgeschaltetem Gerät die Tasten „ON/OFF“ und

„CLEAR“ zusammen, um direkt in den Kalibrierungsmodus zu gelangen.

2. Schieben Sie das weiße Kalibrierungspapier in die vordere Ein-/Ausgabe-

seite bis alle Sensoren blockiert sind.

3. Drücken Sie die Taste „REP/DIR“, um die Kalibrierung zu starten.

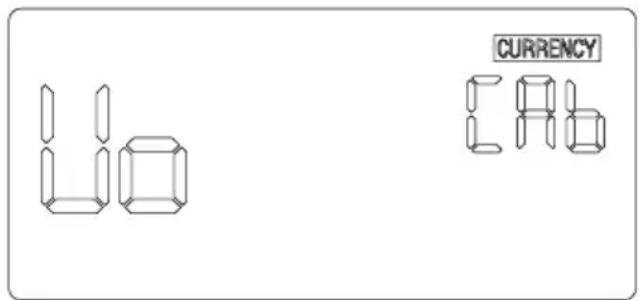

Nach einigen Sekunden zeigt die Anzeige folgendes Bild: ► Die Kalibrierung ist erfolgreich abgeschlossen.

4. Starten Sie das Gerät vor dem nächsten Gebrauch neu.Fehlertabelle

Fehlertabelle Anzeige LED Bedeutung blau Echte Banknote rot Verdächtige oder gefälschte Banknote Fehlercode Meldung FEEd Fehler Startsensor COLU Fehler Weißlicht-Sensor oben IrU1 Fehler IR-Reexionssensor 1 oben IrU2 Fehler IR-Reexionssensor 2 oben IrU3 Fehler IR-Reexionssensor 3 oben IrU4 Fehler IR-Reexionssensor 4 oben lrd1 Fehler IR-Reexionssensor 1 unten lrd2 Fehler IR-Reexionssensor 2 unten lrd3 Fehler IR-Reexionssensor 3 unten lrd4 Fehler IR-Reexionssensor 4 unten IrtL Fehler IR-Übertragungssensor 4 links Irtr Fehler IR-Übertragungssensor 4 rechts UV Fehler UV-Sensor NNG Fehler MG-Sensor ENCD Geber- oder MotorfehlerKonformitätserklärung

Konformitätserklärung Symbol Bedeutung Wir, GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt den EU-Richtlinien: 2014/53/EU und 2011/65/EU entspricht. Den gesamten Text der EU-Konformitätserklärung nden Sie unter folgender Internetadresse: www.go-europe.com Hersteller GO Europe GmbH Zum Kraftwerk 1 D-45527 Hattingen Deutschland www.go-europe.com Fragen und Service Lieber Kunde, wir freuen uns, dass Sie sich für dieses Gerät entschieden haben. Bei Fragen und Problemen steht Ihnen unsere Service-Hotline unter der Tele- fonnummer [phone] (Kosten aus dem dt. Festnetz bei Druckle- gung: 14ct/Min., mobil maximal 42ct/Min.) zur Verfügung. Weitere Informationen nden Sie auch in unserem Retouren-Portal (RMA) im Bereich Support auf unserer Internetseite rma.go-europe.com. Eine Rücksendung erfolgt unter Beifügung des Kaufbelegs und idealerweise in der Originalverpackung an: WSG Wilhelmshavener Service Gesellschaft mbH Krabbenweg 14 26388 Wilhelmshaven DeutschlandEntsorgen

Entsorgen Symbol Bedeutung Informieren Sie sich über die Möglichkeiten der unentgeltlichen Rücknahme von Altgeräten und verbrauchten Batterien bei Ihrem Händler. Entsorgen Sie Verpackungsmaterialien entsprechend den lokalen Vorschriften. Das nebenstehende Symbol bedeutet, dass elektrische und elektro- nische Altgeräte aufgrund gesetzlicher Bestimmungen getrennt vom Hausmüll zu entsorgen sind. Entsorgen Sie Ihr Gerät bei der Sammelstelle Ihres kommunalen Entsorgungsträgers. Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien und/oder das Gerät über die angebotenen Sammelein- richtungen zurück.

Beachten Sie die Kennzeichnung des Verpackungsmaterials bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (b) und Nummern (a) mit folgender Bedeutung: 1–7: Kunststo󰀨e / 20–22: Papier und Pappe / 80–98: Verbundsto󰀨e.
