BEDIENUNGSANLEITUNG NC 365 OLYMPIA

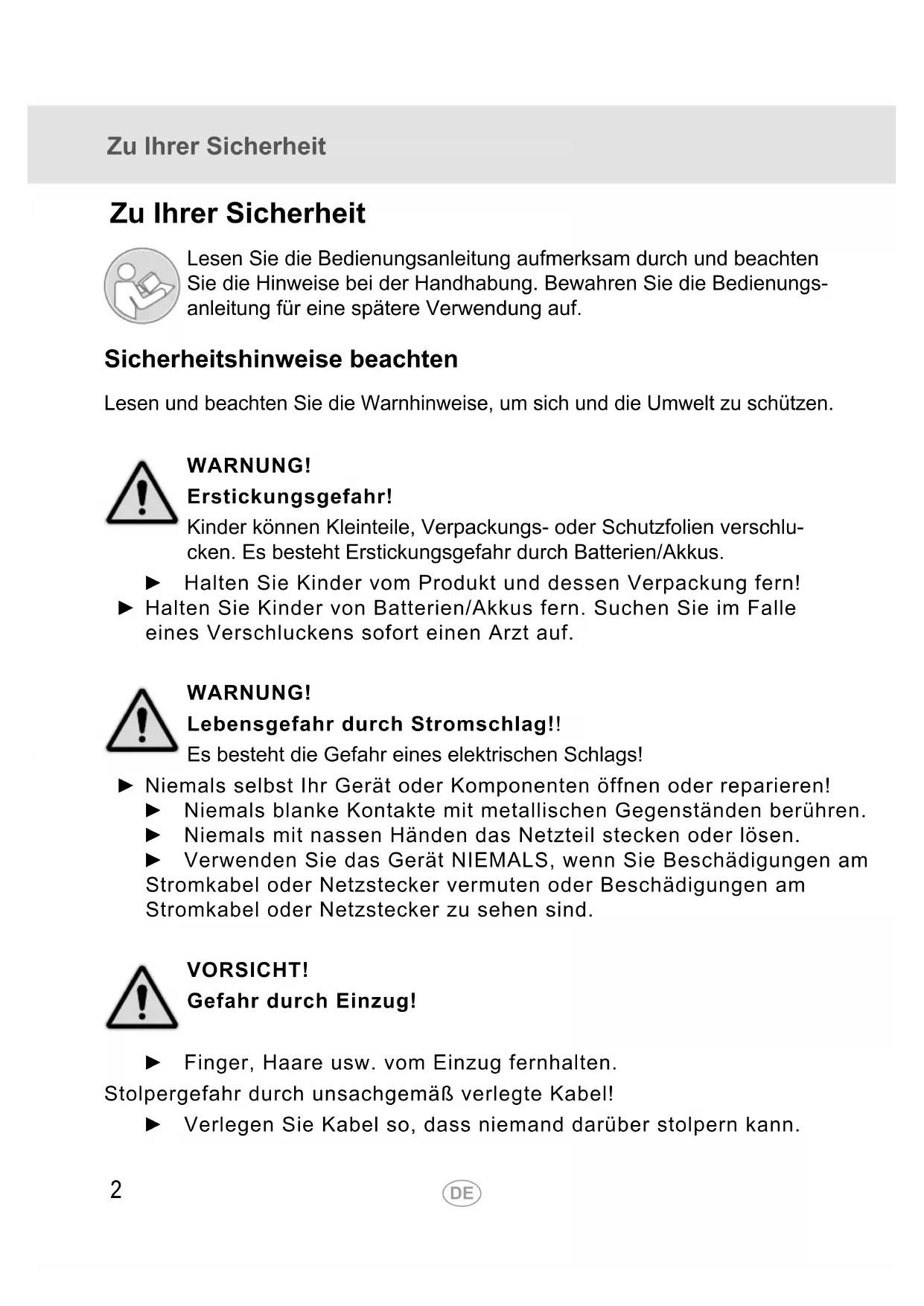

Lesen Sie die Bedienungsanleitung aufmerksam durch und beachten Sie die Hinweise bei der Handhabung. Bewahren Sie die Bedienungsanleitung für eine spätere Verwendung auf.

Sicherheitshinweise beachten

Lesen und beachten Sie die Warnhinweise, um sich und die Umwelt zu schätzen.

WARNING! Erstickungsgefahr!

Kinder können Kleinteile, Verpackungs- oder Schutzfolien verschlucken. Es besteht Erstickungsgefahr durch Batterien/Akkus.

Halten Sie Kinder vom Produkt und dessen Verpackung fern!

Halten Sie Kinder von Batterien/Akkus fern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

WARNING! Lebensgefahr durch Stromschlag!!

Esbesteht dieGefahr eines elektrischenSchlags!

Niemals selbst Ihr Gerät oder Komponenten öffnen oder reparieren!

Niemals blanke Kontakte mit metallischen Gegenständen berühren.
Niemals mit nassen Händen das Netzteil stecken oder loseen.
- Verwenden Sie das Gerät NIEMALS, wenn Sie Beschädigungen am Stromkabel oder Netzstecker vermuten oder Beschädigungen am Stromkabel oder Netzstecker zu sehen sind.

VORSICHT! Gefahr durch Einzug!

Finger, Haare usw. vom Einzug fernhalten. Stolpergebn durch unsachgemäß verlegte Kabel!
Verlegen Sie Kabel so, dass niemand darüber stolpern kann.

VORSICHT!

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die darauf resultierenden Gefahren verstehen.

▶ Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

VORSICHT!

Gefahr durch Akkus!

Es bestehen unterscheidliche Gefahren im Umgang mit Batterien/Akkus.

Versuchen Sie niemals, nicht aufladbare Batterien wieder aufzuladen, schreiben Sie Batterien/Akkus nicht kurz und/oder öffnen Sie Batterien/Akkus nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.
Unsachgemäßer Umgang mit Batterien/Akkus kann ihre Gesundheit und die Umwelt gefährden. Batterien/Akkus können giffige und umweltschädliche Schwermetalle enthalten.

Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.
Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser.
Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus.
Auslaufende Batterien/Akkus konnen das Gerät beschädigen. Im Falle eines Auslaufens der/s Batterie/Akkus entfern den Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden. Seien Sie beim Umgang mit beschädigten oder auslaufenden Batterien/Akkusalanders vorsichtig und verwenden Sie Schutzhandschuhe.
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spulen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf. Vermeiden Sie extreme Bedingungen und Temperaturen, die auf die/eden Batterie/Akku einwirken konnen, z. B. auf Heizkörpern oder in direktem Sonnenlicht.

Bestimmungsgemäß Verwendung

Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp.

Unterschiedliche Batterietypen/Akkutypen oder neue und gebrauchte Batterien/Akkus)durfen nicht zusammen benutzt werden.
Batterien/Akkus sind mit der richtigen Polarität einzusetzen.
Schalten Sie das Gerät aus und entnehmer Sie die Batterien/Akkus, wenn Sie das Gerät langere Zeit nicht nutzen.

Leere Batterien/Akkus sind aus dem Gerät zu entfernen und sicheren zu entsorgen.
Die Batterien/Akkus sind vor der Entsorgung des Geräts zu entfernen.

ACHTUNG!

Drohende Sachschäden!

Keine Fremdkörper wie Buroklammern, Gummibänder usw. in den Einzug gelangen halten.

Sachschaden durch Umwelteinflüssle!

Ungünstige Umwelterinflüsse wie z. B. Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung konnen das Produkt beschädigen.

Reparaturen nur von Fachpersonal durchführten halten.

Bestimmungsgemäß Verwendung

Das Banknotenprüfergerät (im Folgenden Gerät) dient dem Überprüfen von Banknoten auf die wichtigsten Sicherheitsmerkmale. Jedi andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Lieferumfang

Banknotenprügerat NC 345, NC 355, NC 365
Netzadapter
Bedienungsanleitung

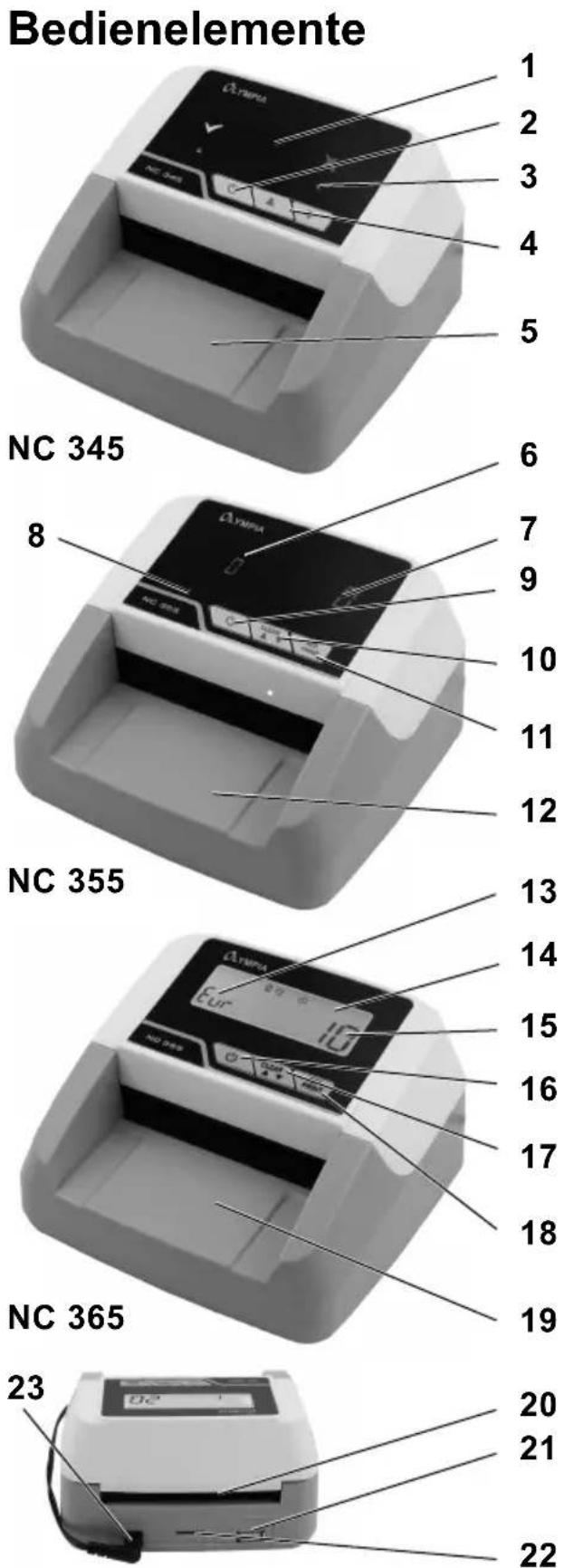

1. Anzeige
2. Taste ON/OFF
3. Anzeige für ausgewählte Ausgabeseite
4. Tasten Ausgaberichtigung
5. vordere Ein-/Ausgabeseite
6. Anzeige für Gesamtstückzahl/Währung/fehlerhafte Banknote
7. Anzeige für Gesamtbetrag bzw. Wert der Banknote
8. Anzeige für ausgewählte Ausgabeseite
9. Taste ON/OFF
10. Taste CLEAR/Ausgabeseite
11. Taste REP/PRINT
12. vordere Ein-/Ausgabeseite
13. Anzeige für Gesamtstückzahl/Währung/fehlerhafte Banknote
14. Anzeige für ausgewählte Ausgabeseite
15. Anzeige für Gesamtbetrag bzw. Wert der Banknote
16. Taste ON/OFF
17. Taste CLEAR/Ausgabeseite
18. Taste REP/PRINT
19. vordere Ein-/Ausgabeseite
20. Hintere Ausgabeseite
21. USB-Schnittstelle (für Druck)
22. Anschluss für microSD-Speicherkarte
23. Anschluss für Stromversorgung

Bedienung

Darstellungen und Schreibweisen

1./2. Auszuführende Aktion

Ergebnis der Aktion

REP/PRINT Taste

Hilfreiche Information

Gerät anschließen

Schalten Sie das Gerät aus, wenn Sie es für längerere Zeit nicht benutzen.

Evtl. angezeigte Daten werden nicht gespeichert. Beenden Sie ihre Arbeitsvorgängerechtzeitig bzw. verbinden Sie das Gerät mit der externen Stromversorgung.

1. Verbinden Sie den Netzadapter mit dem Gerät und einer ordnungsgemäß installierten Steckdose.

Ein- und Ausschalten

NC 345, 355, 365

1. Drücken und halten Sie die Taste ON/OFF zum Ein- und Ausschalten des Geräts.

Nach dem Einschalten führt das Gerät eine Selfbstdiagnose durch. Wenn die Selfbstdiagnose ohne Fehler abgeschlossen wurde, erscheint 0 0 in der Anzeige (NC 355, 365). Wird ein Fehler festgestellt, wird dieser angezeigt (siehe Fehlertabelle).
EsertonteinSignalton.
Grüne Pfeile im Display unterzeigen die Ausgaberichtigung an (NC 345, 355).
Ein Pfeil oben rechts im Display zeigt die Ausgaberichtigung an (NC 365).

BankotenVBoreiten

Achten Sie auf folgende Punkte, um Funktionstörungen zu vermeiden:

1. Überprüfen Sie die Banknote vor dem Einlagen auf Papierschnipsel, Buroklammern, Gummibänder und andere Fremdkörper und entfernen Sie diese.
2. Legen Sie keine beschädigten Banknoten ein.
3. Glätten Sie zerknitterte und gefaltete Banknoten, bevor Sie diese einlagen.

Banknoten einlagen

i Legen Sie die Banknoten einzeln und mit der kurzen Seite voran in die vordere Ein-/Ausgabeseite. Die Banknote wird automatisch eingezogen und geprüft.
Bei einer falsch eingelegten, verdächtigen oder nicht erkannten Banknote wird ein Fehler in der Anzeige und ein akustischer Ton ausgegeben. Die Banknote wird zurückgewiesen und an Sie zurückgegeben.
Achten Sie auf die gewährte Ausgaberichtigung.

1. Warten Sie, bis die geprüfte Banknote vollständig vom Gerät ausgegeben wurde und entnahmen Sie diese, bevor Sie die{nachste Banknote prufen.

Die besten Ergebnisse werden nach einer Aufwärmphase von 3 Minuten erzielt. Starkes Umgebungslicht kann den Sensor beeinflussen und zu fehlerhaften Ergebnissen führen.

Ausgabeseite wahlen

Je nachdem, welche Ausgabeseite Sie wahlen, werden die Banknoten vorne oder auf der hinteren Seite des Geräts wieder ausgegeben.

Falsche oder nicht erkannte Banknoten werden stets auf der vorderen Ausgabeseite ausgegeben.

NC 345

1. Drücken Sie die Pfeiltasten ( ) um die Banknoten-Ausgaberichtung zu wahlen (vorwärts oder rückwärts).

Grüne Pfeile im Display unterzeigen die Ausgaberichtigung an.

NC 355, 365

1. Drücken und halten Sie für 2 Sekunden die Taste CLEAR zum Wahlen der Ausgabeseite.

Ein Pfeil-Symbol im Display zeigt die aktuell verwendete Ausgabeseite an.

Anzeige fur Wert und Stückzahl zurücksetzen (NC 355, 365)

Sie können die gezahlten Werte und Stückzahlen auf null zurücksetzen, um mit einer neuen Zahlung zu beginnen.

1. Drucken Sie die Taste CLEAR.

Die Anzeige für Wert und Stückzahl ist auf null zurückgesetzt

Anzeigen

Der Umfang der Anzeigen ist geräteabhängig.

NC 345

Es wird eine Echtheitsprüfung durchgeführt. Es werden keine Werte angezeigt.

NC 355, 365

Der aktuelle EURO-Wert wird nach der Erkennung angezeigt. Die erkannte Gesamtmenge und der Gesamtbetrag werden nach 5 Sekunden angezeigt.

Bei diesen Geräten werden die Werte der gezahlten Banknoten addiert.

Zunachst wird der gerade geprüfte Wert angezeigt, dann wechselt die Anzeige zum Gesamtwert. Auf der linken Seite wird die Stückzahl der gezahlten Banknoten und auf der rechten Seite des Displays wird der Wert (Gesamtbetrag) der bisher gezahlten Banknoten angezeigt.

Die Wertanzeige kann maximal einen Betrag in Höhe von 9.995 € (NC 355) bzw. 99.995 € (NC 365) anziegen.

Stuckelungen (NC 355, 365)

Sie können sich anzeigen setzen, wie viele Bankkoten eines bestimmten Banknotenwerts (5 €, 10 €, 20 €, usw.) bisher gezahlt wurden.

1. Drücken Sie mehrfach kurz die Taste REP/PRINT um die Menge jeder gezahlten Nennwertes zu prufen.

Auf der linken Seite des Displays wird der jeweilige Wert der Banknote angezeigt und auf der rechten Seite des Displays wird die Stückzahl des jeweils gezahlten Banknotenwerts angezeigt. Es werden je Tastendruck die Anzahl der gezahlten Banknoten eines jeder EURO-Wertes angezeigt.

REP/PRINT

1. Schließen Sie einen Drucker an die USB-Schnittstelle an. Ein spezielles Kabel (nicht im Lieferumfang) ist bei GO Europe erhältlich.
2. Drücken Sie diese Taste 2 Sekunden lang, um die Druckerfungtion zu aktivieren.

Alle Details zu Menge, Nennwert und Gesamtwert der erkannten Banknoten werden ausgedruckt.

i Einige Sekunden nachdem Sie die Taste REP/PRINT zuletzt gedrückt haben, wechsel das Gerät wieder in den normalen Modus.

Akkubetrieb

Das Gerät kann optional mit einem Akku (nicht im Lieferumfang enthalten) bis zu 4 Stunden ohne externe Stromversorgung betrieben werden. Verwenden Sie ausschließlich den durch GO Europe vertriebenen Akku.

Bei Batteriebetrieb schaltet sich das Gerät im Standby-Betrieb nach 10 Minuten automatisch ab.

Das Akkusymbol zeigt weiterhin an, dass der Akku voll geladen ist. Langsames Blinken bedeutet, dass der Akku geladen wird. Schnelles Blinken zeigt an, dass der Akku eine niedrige Spannung hat und wieder aufgeladen werden muss.

Akku einsetzen / wechseln

1. Öffnen Sie die Akkufachabdeckung auf der Unterseite des Geräts.
2. Verbinden Sie den Stecker am Akku mit der Buchse im Akkufach.
3. Legen Sie den Akku in das Akkufach ein.
4. Schließen Sie die Akkufachabdeckung.
5. Schließen Sie den Netzadapter an einer ordnungsgemäß installierten Steckdose an.

Ein Symbol auf dem Display zeigt Ohnen den aktuellen Ladestand des Akkus an (nur NC 365).

1. Ziehen Sie den Netzstecker von der Steckdose ab.
2. Ziehen Sie nach dem Ladevorgang das externe Netzteil vom Stromanschluss des Banknotenprüferrats ab.
   Das Banknotenprüferat ist nun portabel benutzbar.
3. Laden und entladen Sie das Gerät alle 15 Tage, da sonst die Lebensdauer des Akkus beeinträchtigt wird.

Die Ladezeit beträgt eine Stunde. Ein voll geladener Akku kann bis zu 500 Banknoten prufen. Der Akku kann bis zu 3 bis 4 Stunden arbeiten.

Softwareupdate

1. Laden Sie die Datei „update.bin" von der GO EUROPE-Homepage (www.go-europe.com) herunter.
2. Laden Sie die Datei „update.bin" auf eine MicroSD-Speicherkarte.
3. Schalten Sie das Gerät aus.
4. Stecken Sie die MicroSD-Speicherkarte auf der Rückseite des Geräts in den darauf vorgesehenen Einschub ein. Die Kontakte zeigen damit nach oben.
5. Schalten sie das Gerät ein.

Während des Softwareupdates erzeugt das Gerät einen Ton und die Anzeige ist leer.

Wenn das Softwareupdate beendet ist, hört der Ton auf und die Anzeige zeigt wieder normal an.

i Wenn Sie das Softwareupdate auf mehreren Geräten durchführten wollen, stellen Sie das Attribute der Daten „update.bin" auf schreibgeschützt (read-only).

Technische Daten

Modell NC 345/355/365

Zahlgeschwindigkeit 0,5 Sekunden pro Banknote

Kapazität Maximalwert 9.995 € (NC 355)

Maximalwert 99.995 € (NC 365)

Dicke der Bankkoten 0,075 mm bis 0,15 mm

Stromversorgung 100-240 V (AC); 50/60 Hz

Leistungsaufnahme 6,6 W

Netzadapter 12 V (DC); 1 A

Akku (optional) Lithium-lonen-Akku 11,1 V; 700 mAh

Betriebszeit bei vollem Akku 3-4 Stunden

Modell NC 345 / 355 / 365

Temperatur und Luftfeuchtigkeit 0 - 40^ und 30 - 90%

Abmessungen 136 × 124 × 80 ~mm

Gewicht 445 g (NC 345), 453 g (NC 355), 462 g (NC 365)

Pflegehinweise

1. Gehäuseoberflächen mit einem weichen und fusselfreien Tuch reinigen.
2. Reinigen Sie die Sensoren nach jedem Gebrauch.
3. Keine Reinigungs- oder Lösungsmittel verwenden.

Fehlertabelle (NC 345)

Anzeige Bedeutung

Echte Banknote

Verdächte oder gefälschte Banknote

Fehlertabelle (NC 355, 365)

Fehlercode Bedeutung Lösung

CF X Keine Erkennung		Prüfen Sie die Banknote auf Beschädigungen oder wenden Sie sich an den Service.
CF 4	Zusammenklebende Banknoten erkannt (double)	Prüfen Sie, ob die Banknotenzusammenkleben.Starten Sie die Zahlung erneut.
CF 6	Banknote wurde schräg ein- gezogen	Legen Sie die Banknote wieder in die Eingabeseite.

Konformitätserklarung

Symbol Bedeutung

Das CE-Zeichen auf dem Gerät bestätigt die Konformität. Wir, GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt, den EU-Richtlinien: 2014/35/EU, 2015/863/EU, 2014/30/EU und 2011/65/EU entspricht. Den gesamten Text der EU-Konformitäserklärung finds den Sie unter folgender Internetadress: www.go-europe.com

Hersteller

GO Europe GmbH

Zum Kraftwerk 1

D-45527 Hattingen

Deutschland

Fragen und Service

Lieber Kunde,

wir freuen uns, dass Sie sich für diesen Gerät entschieden haben.

Bei Fragen und Problemen steht Ihnen unsere Service-Hotline unter der Telefonummer [phone] (Kosten aus dem dt. Festnetz bei Drucklegung: 14ct/Min., mobil maximal 42ct/Min.) zur Verfügung.

Weitere Informationen finden Sie auch in unserem Retouren-Portal (RMA) im Bereich Support auf unserer Internetseite www.go-europe.com.

Eine Rücksendung erfolgt unter Begebung des Kaufbelegs und idealerweise in der Originalverpackung an:

WSG Wilhelmshavener Service Gesellschaft mbH

Krabbenweg 14

26388 Wilhelmshaven

Deutschland

Entsorgen

Symbol Bedeutung

Entsorgen Sie Verpackungsmaterialien entsprechend den lokalen Vorschriften.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Informieren Sie sich bei ihrer Kommune über die Möglichkeit der korrekten Entsorgung.

Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte aufgrund gesetzlicher Bestimmungen getrennt vom Hausmüll zu entsorgen sind. Entsorgen Sie Ihr Gerät bei der Sammelstelle Ihres communalen Entsorgungsträgers.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycliert werden. Geben Sie Batterien und/oder das Gerät über die angebotenen Sammeleinrichtungen darüber.

Beachten Sie die Kennzeichnung des Verpackungsmaterials bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (b) und Nummern (a) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Gerät und das Verpackungsmaterial sind recyclelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Das Gerät und das Verpackungsmaterial sind recyclelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Informieren Sie sich bei ihrer Kommune über die Möglichkeit der korrekten Entsorgung. Beachten sie die folgende Kennzeichnung des Verpackungsmaterials: (a) Nummern, (b) Abkürzungen und (c) Material mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe, sowie (d) Art der Verpackung. Das Logo gilt nur für Italien.
