| Tipo di prodotto | Contafogli e rilevatore di falsi |
| Marca | Olympia |
| Modello | NC 375 |
| Velocità di conteggio | Più di 60 banconote/minuto |
| Capacità massima di valore | 99 995 € / £ / $ / ₺ |
| Spessore delle banconote accettato | da 0,075 mm a 0,15 mm |
| Alimentazione | 100-240 V AC, 50/60 Hz tramite adattatore 12 V DC, 1 A |
| Potenza assorbita | 12 W |
| Batteria opzionale | Litio-Ion 12 V, 600 mAh, autonomia 4 h |
| Dimensioni (L × l × h) | 133 × 155 × 89 mm |
| Peso | 0,53 kg |
| Sensori di rilevamento | IR (infrarosso e lunghezza), UV (ultravioletto), MG (magnetico), luce bianca |
| Valute supportate | Euro, Dollaro USA, Sterlina britannica, Lira turca |
| Display | LCD |
| Interfaccia | USB per aggiornamento software e stampante opzionale |
| Selezione del lato di espulsione | Anteriore o posteriore |
| Spegnimento automatico | Dopo 10 minuti in modalità batteria |
| Contenuto della confezione | Rilevatore di banconote, alimentatore, manuale di istruzioni |
| Manutenzione | Pulire i sensori con un panno morbido non lanuginoso dopo ogni utilizzo |
Domande frequenti - NC 375 OLYMPIA
Domande degli utenti su NC 375 OLYMPIA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Conta monete e banconote in formato PDF gratuitamente! Trova il tuo manuale NC 375 - OLYMPIA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. NC 375 del marchio OLYMPIA.
MANUALE UTENTE NC 375 OLYMPIA
d b - a c d b - a c RACCOLTA DIFFERENZIATA Verifica le disposizioni del tuo Comune. Separa le componenti e conferiscile in modo corretto.Raccorder l'imprimante
| d | d |
| b - a | b - a |
| c | c |
| RACCOLTA DIFFERENZIATA | |
| Verifica le disposizioni del tuo Comune.Separa le componenti e conferiscile in modo corretto. | |

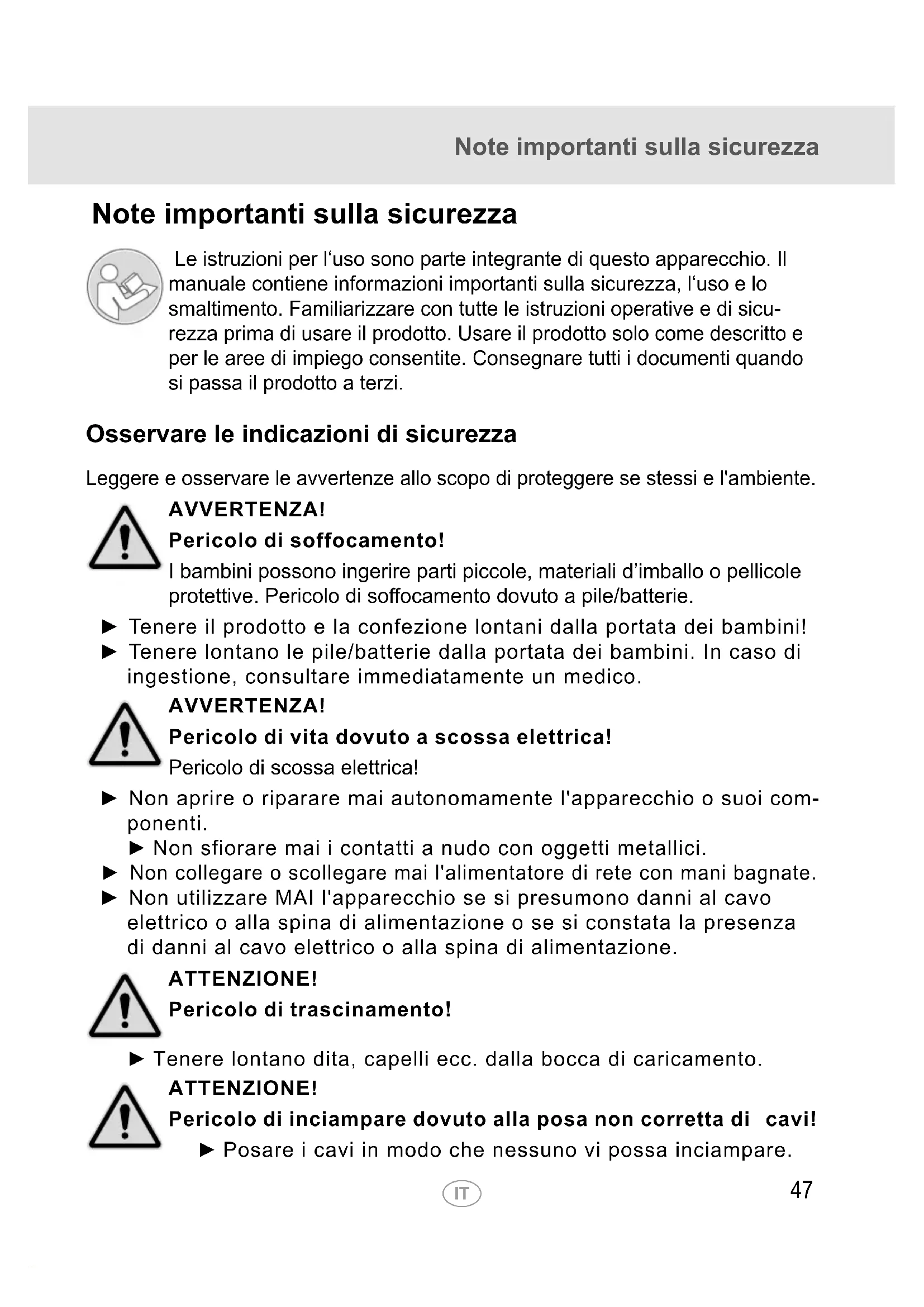

Note importanti sulla sicurezza
Le istruzioni per l'uso sono parte integrante di questo apparecchio. Il manuale contiene informazioni importanti sulla sicurezza, l'uso e lo smaltimento. Familiarizzare con tutte le istruzioni operative e di sicurezza prima di usare il prodotto. Usare il prodotto solo come descritto e per le aree di impiego consentite. Consegnare tutti i documenti quando si passa il prodotto a terzi.
Osservare le indicazioni di sicurezza
Leggere e osservare le avvertenze allo scopo di proteggere se stessi e l'ambiente.
AVVERTENZA!
Pericolo di soffocamento!
I bambini possono ingerire parti piccole, materiali d'imballo o pellicole protettive. Pericolo di soffocamento dovuto a pile/batterie.
▶ Tenere il prodotto e la confezione lontani dalla portata dei bambini!
▶ Tenere lontano le pile/batterie dalla portata dei bambini. In caso di ingestione, consultare immediatamente un medico.
AVVERTENZA!
Pericolo di vita dovuto a scossa elettrica!
Pericolo di scossa elettrica!
▶ Non aprire o riparare mai autonomamente l'apparecchio o suoi componenti.
▶ Non sfiorare mai i contatti a nudo con oggetti metallici.
▶ Non collegare o scollegare mai l'alimentatore di rete con mani bagnate.
▶ Non utilizzare MAI l'apparecchio se si presumono danni al cavo elettrico o alla spina di alimentazione o se si constata la presenza di danni al cavo elettrico o alla spina di alimentazione.
ATTENZIONE!
Pericolo di trascinamento!
▶ Tenere lontano dita, capelli ecc. dalla bocca di caricamento.
ATTENZIONE!
Pericolo di inciampare dovuto alla posa non corretta di cavi!
▶ Posare i cavi in modo che nessuno vi possa inciampare.
ATTENZIONE!
L'utilizzo dell'apparecchio non è consentito alle persone, inclusi i bambini di età superiore agli 8 anni, con ridotte capacità fisiche, sensoriali o intellettive, o con mancanza di esperienza o conoscenza, a meno che non abbiano avuto istruzioni riguardanti l'uso dell'apparecchio da parte di persone responsabili della loro sicurezza.
Ai bambini non è consentito giocare con l'apparecchio. Non affidare i lavori di pulizia e cura ai bambini se non sorvegliati.
ATTENZIONE!
Pericolo dovuto alle batterie!
Quando si maneggiano le pile/batterie si possono presentare diversi pericoli.
▶ Non tentare mai di ricaricare batterie non ricaricabili, non corto-circuitare le pile/batterie e/o non aprire le pile/batterie. Pericolo di surriscaldamento, incendio o esplosione.
▶ Un uso improprio delle pile/batterie può provocare danni alla salute e all'ambiente. Le pile/batterie possono contenere metalli pesanti nocivi e dannosi per l'ambiente (Cd = cadmio, Hg = mercurio, Pb = piombo). Pertanto, lo smaltimento e il riciclaggio separati delle batterie esauste sono essenziali per preservare l'ambiente e la salute.
▶ I terminali di collegamento non devono essere cortocircuitati.
▶ Non gettare le pile/batterie nel fuoco o in acqua.
▶ Non sottoporre le pile/batterie a sollecitazioni meccaniche.
La fuoriuscita di liquido dalle pile/batterie può causare danni all'apparecchio. In caso di perdite di acido dalle pile/batterie, rimuoverle immediatamente dall'apparecchio in modo da evitare danni. Prestare particolare attenzione maneggiando pile/batterie danneggiate o che perdono liquido e indossare dei guanti di protezione.
Evitare il contatto con pelle, occhi e mucose. In caso di contatto con l'acido fuoriuscito dalle batterie, sciacquare la parte interessata con abbondante acqua pulita e consultare immediatamente un medico. Evitare condizioni e temperature estreme con un possibile effetto sulle pile/batterie, ad es. non poggiandole su termosifoni o non esponendole ai raggi solari diretti.
▶ Utilizzare esclusivamente pile/batterie del tipo indicato.
▶ Non è consentito utilizzare insieme pile/batterie di tipo differente o mischiare fra loro pile/batterie nuove e usate.
▶ Inserire le pile/batterie osservando la corretta polarità.
▶ Spegnere l'apparecchio ed estrarre le pile/batterie se non si utilizza l'apparecchio per un periodo prolungato.
▶ Rimuovere le pile/batterie dall'apparecchio e smaltirle in modo sicuro.
- Prima di smaltire l'apparecchio è necessario rimuovere le pile/batterie.
▶ Per legge sussiste l'obbligo di consegnare pile/batterie presso il vostro rivenditore o presso centri di riciclo utilizzando gli appositi contenitori di raccolta e provvedendo in tal modo al corretto smaltimento.
ATTENZIONE!
Pericolo di danni materiali!
▶ Non fare giungere corpi estranei come graffette, elastici ecc. nella bocca di caricamento.
Danni materiali dovuti a influssi ambientali!
Influssi ambientali dannosi come ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti possono danneggiare il prodotto.
▶ Affidare eventuali riparazioni solo a personale specializzato.
Impiego conforme agli usi previsti
Il verificatore di banconote (qui di seguito l'apparecchio) è preposto alla verifica di banconote rilevandone le principali caratteristiche di sicurezza. Qualsiasi altro impiego è considerato improprio. Non sono ammesse modifiche o variazioni arbitrarie. Non aprire per nessuna ragione l'apparecchio autonomamente e non svolgere riparazioni di propria iniziativa.
Contenuto della confezione
■ Verificatore di banconote NC 375
Alimentatore
■ Istruzioni d'uso

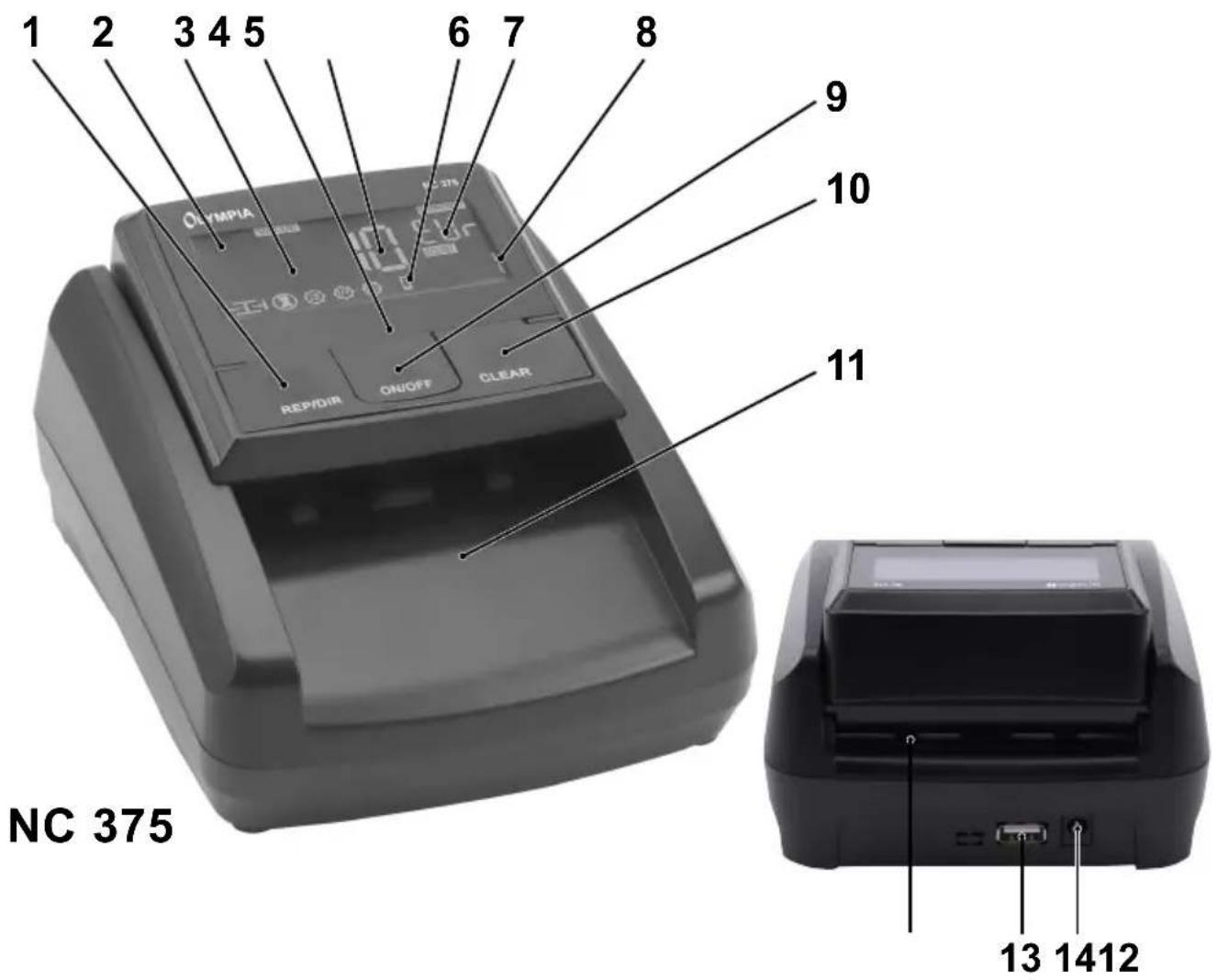

Elementi di comando
2 Stato di carica della batteria (opzionalmente con batteria inserita)
3 Display LCD
4 LED rosso/blu
5 Visualizzazione dell'importo totale
6 Visualizzazione del lato di uscita selezionato
7 Visualizzazione della valuta
8 Visualizzazione del numero totale
9 Tasto ON/OFF
10 Tasto CLEAR
11 Lato di caricamento/uscita anteriore
12 Lato di uscita posteriore
13 Interfaccia USB
14 Attacco per alimentazione elettrica
Verificatore di banconote NC 375
L'apparecchio riconosce le caratteristiche delle banconote di EURO, dollaro USA, sterlina britannica e lira turca. Il riconoscimento avviene attraverso tecnologia IR (raggi infrarossi e lunghezza), UV (raggi ultravioletti), MG (magnetico) e luce bianca.
L'apparecchio rivela il valore delle banconote in 4 versi e direzioni e utilizza allo scopo un sensore di calibrazione automatico. L'apparecchio si lascia aprire in modo da consentire una semplice manutenzione e pulizia.
L'apparecchio è in grado di aggiornare il software attraverso un'interfaccia USB.
(opzionalmente: è possibile utilizzare una batteria Li-Ion da 12 V; 600 mAh con funzione di ricarica.)
Esercizio
Rappresentazioni e modi di scrittura
1./2. Azione da svolgere
▶ Risultato dell'azione
REP/DIR Tasto
Informazioni supplementari
Collegamento dell'apparecchio
- Posizionare l'apparecchio su una superficie piana, orizzontale e vicina ad una presa elettrica di facile accesso.
- Collegare l'alimentatore di rete dell'apparecchio con una presa elettrica installata correttamente.
▶ L'apparecchio è pronto all'esercizio.
Accensione e spegnimento
- Premere il tasto ON/OFF per accendere l'apparecchio.
▶ Una volta acceso, l'apparecchio compie innanzitutto una autodiagnosi. Una volta conclusa l'autodiagnosi senza errori, la dicitura 0 è visualizzata sul display. Se si rileva un errore, sul display appare questa dicitura (vedi tabella degli errori).
▶ Si avverte un segnale acustico.
▶ Le frecce in basso sul display indicano il lato di uscita.
- Premere e tenere premuto il tasto ON/OFF per spegnere l'apparecchio.
i Spegnere l'apparecchio se non utilizzato per un periodo prolungato. In tal caso, eventuali dati visualizzati non sono salvati. Concludere le operazioni che si desidera svolgere in tempo utile o collegare l'apparecchio all'alimentazione elettrica esterna.
Preparazione delle banconote
Osservare i seguenti punti allo scopo di escludere eventuali anomalie funzionali:
- Prima di inserirla nel verificatore, controllare la banconota alla presenza di pezzetti di carta, graffette, elastici e altri oggetti estranei e se occorre rimuoverli.
- Non inserire banconote eventualmente danneggiate.
- Lisciare le banconote piegate e stropicciate prima di inserirle nell'apparecchio.
Inserimento delle banconote
- Introdurre le banconote singolarmente e con il lato più corto rivolto verso il lato di caricamento/uscita.
▶ Le banconote sono trascinate automaticamente e verificate all'interno dell'apparecchio.
▶ Si avverte un breve segnale acustico e il LED si accende in blu.
i Tenere d'occhio il lato di uscita selezionato.
In caso di banconota inserita erroneamente, sospetta o non rilevata, il LED si accende in rosso e si avvertono tre brevi segnali acustici. La banconota viene respinta ed espulsa.
Attendere finché la banconota venga completamente espulsa dall'apparecchio, quindi prelevarla prima di procedere alla verifica della banconota successiva.
I migliori risultati si ottengono dopo 3 minuti di riscaldamento. Una luce ambientale intensa può eventualmente interferire sul sensore e portare a risultati errati.
Selezione del lato di uscita
In base al lato di uscita selezionato, le banconote possono essere scaricate sul lato anteriore o posteriore dell'apparecchio.
i Banconote difettose o non rilevate sono sempre espulse sul lato di uscita anteriore.
- Premere e tenere premuto il tasto REP/DIR, per selezionare il lato di uscita (lato anteriore o lato posteriore).
▶ Le frecce in basso sul display indicano il lato di uscita selezionato.
Visualizzazione di importo totale e numero totale
Importo totale e numero totale possono essere azzerati in modo da consentire l'avvio di un nuovo conteggio.
- Premere il tasto CLEAR.
▶ Si avverte un segnale acustico.
▶ I valori visualizzati relativi a importo totale e numero totale sono azze-rati.
Visualizzazioni
La banconota viene trascinata all'interno dell'apparecchio.
▶ Al centro del display viene visualizzato il valore dell'ultima banconota trascinata.
- Premere il tasto REP/DIR.
▶ Al centro del display viene visualizzato l'importo totale delle banconote conteggiate.
- Premere nuovamente il tasto REP/DIR.
▶ Viene visualizzato il numero e l'importo totale dei singoli tagli di banconote, incominciando dal valore più basso di banconote conteggiate.
In basso a destra sul display viene visualizzato il numero totale delle banconote conteggiate. Ad ogni pressione del tasto viene visualizzato il numero delle banconote contate per ogni singolo taglio.
Il valore visualizzato può corrispondere ad un importo massimo di 99.995 € / £ / \$ / ₺.
i L'apparecchio è in grado di visualizzare il numero di banconote di un determinato valore finora contate.
Valute
i L'apparecchio riconosce e verifica le caratteristiche delle banconote di Euro, dollaro USA, sterlina britannica e lira turca.
- Premere il tasto ON/OFF per accendere l'apparecchio.
- Premere e tenere premuto il tasto CLEAR per ca. 3 secondi.
▶ Nella parte riservata alla visualizzazione della valuta si legge l'abbreviazione riferita a Euro, dollaro USA, sterlina britannica o lira turca.
▶ La valuta visualizzata cambia ogni ulteriore volta che si preme e tiene premuto il tasto CLEAR per ca. 3 secondi.
Collegamento della stampante
- Collegare una stampante all'interfaccia USB. Un cavo speciale (non fornito in dotazione) è disponibile presso GO Europe.
In questo modo è possibile stampare tutti i dettagli relativi a numero di banconote, valore nominale e valore totale delle banconote rilevate.
Funzionamento a batteria
L'apparecchio è in grado di funzionare a batteria (non fornita in dotazione) con un'autonomia di fino a 4 ore senza alimentazione esterna. Utilizzare solo la batteria distribuita da GO Europe.
Con funzionamento a batteria, l'apparecchio si spegne in modalità di stand-by automaticamente dopo 10 minuti.
Il simbolo della batteria continua a mostrare una batteria completamente carica. Lampeggio lento significa che la batteria è in fase di carica. Lampeggio veloce significa che la batteria presenta una tensione bassa e che è necessario ricaricarla.
Inserimento / Sostituzione della batteria
- Aprire il coperchio del vano batteria sul lato inferiore dell'apparecchio.
- Collegare l'innesto della batteria alla presa prevista nel vano batteria.
- Inserire la batteria nel vano batteria.
- Chiudere il coperchio del vano batteria.
-
Collegare l'alimentatore di rete ad una presa elettrica installata correttamente.
L'indicatore del livello di carica delle batterie sul display visualizzo lo stato di carica attuale delle batterie. -
Scollegare il connettore di rete dalla presa elettrica.
- Una volta conclusa la ricarica, scollegare l'alimentatore di rete esterno dalla presa elettrica del verificatore di banconote.
▶ Il verificatore di banconote può essere utilizzato come apparecchio mobile e portatile.
- Caricare e scaricare l'apparecchio ogni 15 giorni, altrimenti la durata utile della batteria ricaricabile ne risente negativamente.
La ricarica dura un'ora. Con una batteria completamente carica è possibile verificare fino a 500 banconote. La batteria ha un'autonomia di 4 ore.
Aggiornamento del software
È possibile aggiornare il software preinstallato con l'ausilio di una chiavetta USB con massimo 8 GB di memoria.
Per maggiori informazioni sull'update del software consultare il sito internet: www.go-europe.com.
Dati tecnici
Modello NC 375
Velocità di conteggio più di 60 pz/minuto
Capacità Valore massimo 99.995 €/£/\$/¢
Spessore delle banconote 0,075 mm - 0,15 mm
Alimentazione elettrica 100-240 V (AC); 50/60 Hz
Potenza assorbita 12 W
Alimentatore 12 V (DC); 1 A
Batteria (opzionale) Batteria agli ioni di litio 12 V; 600 mAh
Autonomia con batteria completa- fino a 4 ore mente carica
Temperatura e umidità dell'aria 0 - 40 °C e 40 - 90%
Dimensioni 133 × 155 × 89 mm
Modello NC 375
Peso 0,53 kg
Sensore di riconoscimento IR (raggi infrarossi e lunghezza), UV (raggi ultravioletti), MG (magnetico), luce bianca.
Valuta € / £ / \$ / ₺
Display LCD
Consigli per la cura
- Spegnere l'apparecchio.
- Estrarre il connettore di rete dalla presa di corrente.

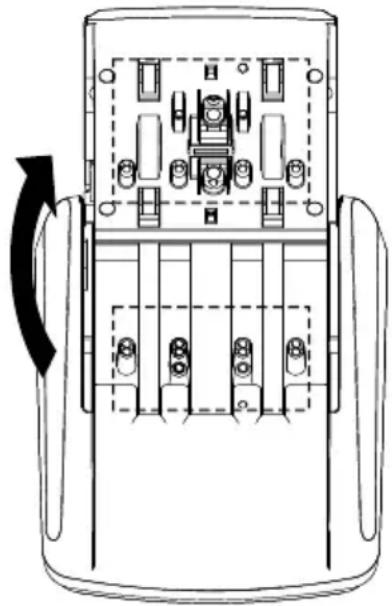

- Aprire il coperchio in alto sollevando l'alloggiamento del display.
- Pulire i sensori con un panno morbido e antipelucchi.
- Chiudere il coperchio in alto abbassando l'alloggiamento del display.
- Pulire le superfici dell'apparecchio con un panno morbido e antipelucchi.
- Non utilizzare mai detergenti o solventi.
▶ L'apparecchio è stato pulito.
Pulire i sensori dopo ogni utilizzo.
Simbolo di allarme e segnalazione
In caso l'apparecchio rilevi una banconota sospetta, il simbolo di allarme inizia a lampeggiare (trasmissione IR e allarme di doppia segnalazione). L'apparecchio non effettua alcun conteggio e non registra alcun valore nel rendiconto di riconoscimento.
Simbolo di allarme Segnalazione
 | Allarme dovuto a lunghezza e inclinazione | |
 | Allarme dovuto a luce bianca | |
 | Trasmissione IR e allarme di doppia segnalazione | |
 | Allarme UV | |
 | Allarme MG | |
 |  | Allarme per riflessione IR |
Per via della procedura di stampa, non tutte le banconote sono completamente identiche fra loro.
Se l'apparecchio riconosce una banconota irregolare alla prima verifica, può succedere che alla seconda o alla terza verifica il risultato sia corretto.
I seguenti fattori influiscono sul risultato di riconoscimento:
■ La banconota è logora o danneggiata.
- La banconota è stata trascinata in modo storto.
■ Improvvisa oscillazione di temperatura o umidità.
■ L'apparecchio non è stato utilizzato per un periodo prolungato.
- Spegnere l'apparecchio scollegando il connettore di rete.
- Per reinserire l'apparecchio ricollegare il connettore di rete.
▶ L'apparecchio è pronto all'esercizio.
Calibrazione del sensore a luce bianca e IR
Se succede che l'apparecchio spesso non riconosce correttamente le banco-note originali, ad es. per via di eccessive variazioni termiche, si rende necessario ricalibrare il sensore con l'ausilio della carta di calibrazione bianca fornita in dotazione.

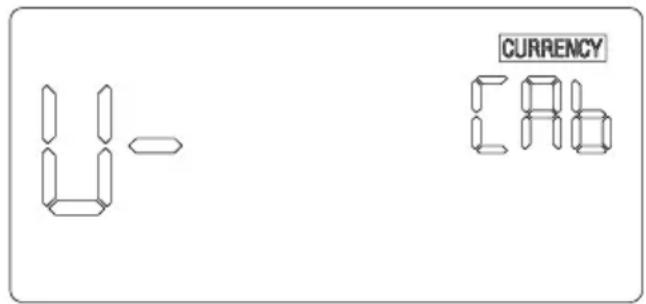

- Premere con apparecchio spento contemporaneamente i tasti "ON/OFF" e "CLEAR" per accedere alla modalità di calibrazione.
- Premere il tasto "REP/DIR" per avviare la calibrazione.

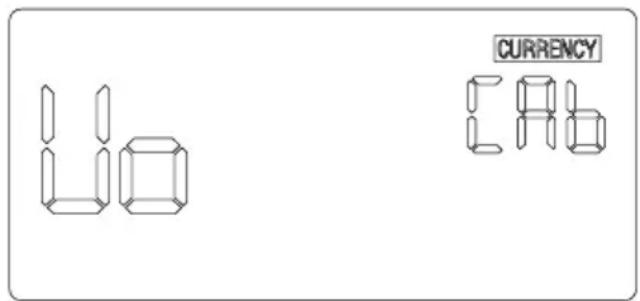

Dopo alcuni secondi il display visualizza quanto segue:
- Spegnere e riaccendere l'apparecchio prima di riutilizzarlo di nuovo.
Tabella degli errori
Visualizzazione Significato LED
blu Banconote vere
rosso Banconote sospette o false
Codice errore Segnalazione
FEEd Errore sensore di avvio
COLU Errore sensore luce bianca superiore
IrU1 Errore sensore a riflessione IR 1 superiore
IrU2 Errore sensore a riflessione IR 2 superiore
IrU3 Errore sensore a riflessione IR 3 superiore
IrU4 Errore sensore a riflessione IR 4 superiore
Ird1 Errore sensore a riflessione IR 1 inferiore
Ird2 Errore sensore a riflessione IR 2 inferiore
Ird3 Errore sensore a riflessione IR 3 inferiore
Ird4 Errore sensore a riflessione IR 4 inferiore
IrtL Errore sensore di trasmissione IR 2 sinistra
Irtr Errore sensore di trasmissione IR 2 destra
UV Errore sensore UV
NNG Errore sensore MG
ENCD Errore di rilevatore o motore
Dichiarazione di conformità
Simbolo Significato
GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, GERMANIA, dichiara sotto la propria esclusiva responsabilità, che il prodotto soddisfa le seguenti direttive UE: 2014/53/UE e 2011/65/UE. Il testo integrale della dichiarazione di conformità UE è disponibile sul sito web al seguente indirizzo:
www.go-europe.com
Produttore
GO Europe GmbH
Zum Kraftwerk 1
D-45527 Hattingen
Germania
www.go-europe.com
Garanzia
Gentile cliente,
grazie per aver acquistato questo prodotto di qualità.
In caso di difetti si prega di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.
Smaltimento
Simbolo Significato
Informati sulle possibilità di ritirare gratuitamente i vecchi apparecchi e le batterie usate dal tuo rivenditore.
Smaltire i materiali d'imballo secondo le norme locali vigenti.
Il simbolo qui accanto indica che per legge non è consentito smaltire apparecchi elettrici ed elettronici in disuso insieme ai normali rifiuti domestici. Smaltire l'apparecchio presso un punto di raccolta istituito dalla propria società di smaltimento rifiuti comunale.
Pile difettose o scariche vanno riciclate conformemente a quanto prescritto dalla direttiva 2006/66/CE e relative modifiche. Consegnare le pile e/o l'apparecchio nei punti di raccolta indicati.
Osservare in sede di raccolta differenziata i codici riportati sui materiali d'imballo, composti da sigle (b) e cifre (a) con il seguente significato: 1–7: materiale plastico / 20–22: carta e cartone / 80–98: materiali compositi.
| d | d |
| b - a | b - a |
| c | c |
| RACCOLTA DIFFERENZIATA | |
| Verifica le disposizioni del tuo Comune.Separa le componenti e conferiscile in modo corretto. | |
L'apparecchio e i materiali d'imballo sono riciclabili, smaltirli pertanto separatamente per un migliore trattamento dei rifiuti. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto. Osservare i seguenti codici riportati sui materiali d'imballo: (a) cifre, (b) sigle e (c) materiale con il
seguente significato: 1–7: materiale plastico / 20–22: carta e cartone / 80–98: materiali compositi e (d) tipo di imballaggio. Il logo vale solo per l'Italia.
Il logo Triman vale solo per la Francia.
| b - a | b - a |
| c | c |
| RACCOLTA DIFFERENZIATA | |
| Verifica le disposizioni del tuo Comune.Separa le componenti e conferiscile in modo corretto. | |
El logotipo solo es aplicable a Italia.
