MANUALE UTENTE NC 345 OLYMPIA

Segui le regule del tua comane

Dommages matériels imminents !

Note importanti sulla sicurezza

Leggere attentamente le istruzioni d'uso e osservare le indicazioni durante l'utilizzo. Conservare le istruzioni d'uso per riferimento futuro.

Osservare le indicazioni di sicurezza

Leggere e osservare le indicazioni di avvertimento allo scopo di proteggere se stessi e l'ambiente.

AVVERTENZA!

Pericolo di soffocamento!

I bambini possono ingerire parti piccole, materiali d'imballo o pellicole protettive. Pericolo di soffocamento dovuto a pile/batterie.

▶ Tenere il prodotto e la confezione lontani dalla portata dei bambini!
▶ Tenere lontano le pile/batterie dalla portata dei bambini. In caso di ingestione, consultare immediatamente un medico.

AVVERTENZA!

Pericolo di vita dovuto a scossa elettrica!

Pericolo di scosse elettriche!

▶ Non aprire o riparare mai autonomamente l'apparecchio o suoi componenti!
▶ Non sfiorare mai i contatti a nudo con oggetti metallici.
▶ Non collegare o scollegare mai l'alimentatore di rete con mani bagnate.
▶ Non utilizzare MAI l'apparecchio se si presumono danni al cavo elettrico o alla spina di alimentazione o se si constata la presenza di danni al cavo elettrico o alla spina di alimentazione.

ATTENZIONE!

Pericolo di trascinamento!

▶ Tenere lontano dita, capelli ecc. dalla bocca di caricamento.

Pericolo di inciampare dovuto alla posa non corretta di cavi!

▶ Posare i cavi in modo che nessuno vi possa inciampare.

ATTENZIONE!

L'utilizzo dell'apparecchio non è consentito alle persone, inclusi i bambini di età superiore agli 8 anni, con ridotte capacità fisi-che, sensoriali o intellettive, o con mancanza di esperienza o conoscenza, a meno che non abbiano avuto istruzioni riguardanti l'uso dell'apparecchio da parte di persone responsabili della loro sicurezza.

Ai bambini non è consentito giocare con l'apparecchio. Non affidare i lavori di pulizia e cura ai bambini se non sorvegliati.

ATTENZIONE!

Pericolo dovuto alle batterie!

Quando si maneggiano le pile/batterie si possono presentare diversi pericoli.

▶ Non tentare mai di ricaricare batterie non ricaricabili, non corto-circuitare le pile/batterie e/o non aprire le pile/batterie. Pericolo di surriscaldamento, incendio o esplosione.
▶ Un uso improprio di pile/batterie può provocare danni dalla salute e all'ambiente. Le pile/batterie possono contenere metalli pesanti nocivi e dannosi per l'ambiente.

▶ I terminali non devono essere cortocircuitati.
▶ Non gettare le pile/batterie nel fuoco o in acqua.
▶ Non sottoporre le pile/batterie a sollecitazioni meccaniche.

La fuoriuscita di liquido dalle pile/batterie può causare danni all'apparecchio. In caso di perdite di acido dalle pile/batterie, rimuoverle immediatamente dall'apparecchio in modo da evitare danni. Prestare particolare attenzione maneggiando pile/batterie danneggiate o che perdono liquido e indossare dei guanti di protezione.

Evitare il contatto con pelle, occhi e mucose. In caso di contatto con l'acido fuoriuscito dalle batterie, sciacquare la parte interessata con abbondante acqua pulita e consultare immediatamente un medico. Evitare condizioni e temperature estreme con un possibile effetto sulle pile/batterie, ad es. non poggiandole su termosifoni o non esponendole ai raggi solari diretti.

▶ Utilizzare esclusivamente pile/batterie dello stesso tipo.

▶ Non è consentito utilizzare insieme pile/batterie di tipo differente o mischiare fra loro pile/batterie nuove e usate.
▶ Inserire le pile/batterie osservando la corretta polarità.
▶ Disinserire l'apparecchio ed estrarre le pile/batterie se non si utilizza l'apparecchio per un periodo prolungato.
Rimuovere le pile/batterie dall'apparecchio e smaltirle in modo sicuro.
- Prima di smaltire l'apparecchio è necessario rimuovere le pile/batterie.

ATTENZIONE!

Pericolo di danni materiali!

▶ Non fare giungere corpi estranei come graffette, elastici ecc. nella bocca di caricamento.

Danni materiali dovuti a influssi ambientali!

Influssi ambientali dannosi come ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti possono danneggiare il prodotto.

▶ Affidare eventuali riparazioni solo a personale specializzato.

Impiego conforme agli usi previsti

Il verificatore di banconote (qui di seguito l'apparecchio) è preposto alla verifica di banconote rilevandone le principali caratteristiche di sicurezza. Qualsiasi altro impiego è considerato improprio. Non sono ammesse modifiche o variazioni arbitrarie. Non aprire per nessuna ragione l'apparecchio autonomamente e non svolgere riparazioni di propria iniziativa.

Contenuto della confezione

■ Verificatore di banconote NC 345, NC 355, NC 365
■ Adattatore di rete
■ Istruzioni d'uso

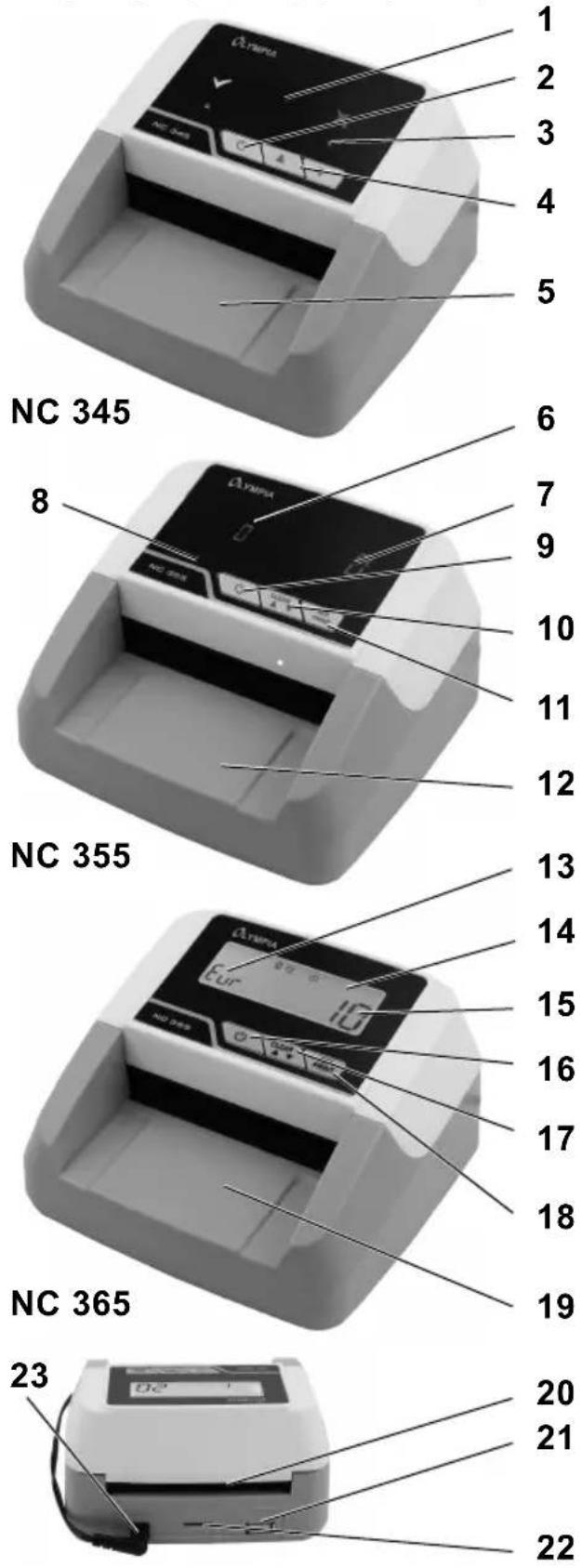

Elementi di comando

1 2 3 4 5 NC 345 8 6 7 9 10 11 12 NC 355 13 14 15 16 17 18 19 NC 365 23 20 21 22

1. Visualizzazione
2. Tasto ON/OFF
3. Visualizzazione del lato di uscita selezionato
4. Tasti indicanti la direzione di uscita
5. Lato di caricamento/uscita anteriore
6. Visualizzazione di numero di pezzi complessivo/valuta/banconote difettose
7. Visualizzazione di importo totale o valore delle banconote
8. Visualizzazione del lato di uscita selezionato
9. Tasto ON/OFF
10. Tasto CLEAR/lato di uscita
11. Tasto REP/PRINT
12. Lato di caricamento/uscita anteriore
13. Visualizzazione di numero di pezzi complessivo/valuta/banconote difettose
14. Visualizzazione del lato di uscita selezionato
15. Visualizzazione di importo totale o valore delle banconote
16. Tasto ON/OFF
17. Tasto CLEAR/lato di uscita
18. Tasto REP/PRINT
19. Lato di caricamento/uscita anteriore
20. Lato di uscita posteriore
21. Interfaccia USB (per stampa)
22. Slot per scheda memoria microSD
23. Attacco per alimentazione elettrica

Esercizio

Rappresentazioni e modi di scrittura

1./2. Azione da svolgere

▶ Risultato dell'azione

Tasto REP/PRINT

Informazioni supplementari

Collegamento dell'apparecchio

i Spegnere l'apparecchio se non utilizzato per un periodo prolungato. In tal caso, eventuali dati visualizzati non sono salvati. Concludere le operazioni che si desidera svolgere in tempo utile o collegare l'apparecchio all'alimentazione elettrica esterna.

1. Collegare l'adattatore di rete con l'apparecchio e una presa elettrica installata a regola d'arte.

Accensione e spegnimento

NC 345, 355, 365

1. Premere e tenere premuto il tasto ON/OFF per accendere e spegnere l'apparecchio.

▶ Una volta acceso, l'apparecchio compie innanzitutto una autodiagnosi. Una volta conclusa l'autodiagnosi senza errori, viene visualizzato 0 0 sul display (NC 355, 365). Se si rileva un errore, sul display appare questa dicitura (vedi tabella degli errori).

▶ Si avverte un segnale acustico.

▶ Frecce verdi in basso sul display segnalano la direzione di uscita (NC 345, 355).

▶ Una freccia in alto a destra sul display segnala la direzione di uscita (NC 365).

Preparazione delle banconote

Osservare i seguenti punti allo scopo di escludere eventuali anomalie funzionali:

1. Prima di inserirla nel verificatore, controllare la banconota alla presenza di pezzetti di carta, graffette, elastici e altri oggetti estranei e se occorre rimuoverli.
2. Non inserire banconote eventualmente danneggiate.
3. Lisciare le banconote piegate e stropicciate prima di inserirle nell'apparecchio.

Inserimento delle banconote

i Introdurre le banconote singolarmente e con il lato più corto rivolto verso il lato di caricamento/uscita. La banconota viene trascinata automaticamente all'interno dell'apparecchio e verificata.
In caso di banconota inserita erroneamente, sospetta o non rilevata, l'errore viene visualizzato sul display e l'apparecchio emette in più un segnale acustico. La banconota viene respinta ed espulsa.
i Osservare la direzione di uscita selezionata.

1. Attendere finché la banconota venga completamente espulsa dall'apparecchio, quindi prelevarla prima di procedere alla verifica della banconota successiva.

I migliori risultati si ottengono dopo 3 minuti di riscaldamento. Una luce ambientale intensa può eventualmente interferire sul sensore e portare a risultati errati.

Selezione del lato di uscita

In base al lato di uscita selezionato, le banconote possono essere scaricate sul lato anteriore o posteriore dell'apparecchio.

Banconote difettose o non rilevate sono sempre espulse sul lato di uscita anteriore.

NC 345

1. Premere i tasti freccia (▼▲) per selezionare la direzione di uscita delle banconote (sul davanti o dietro).

▶ Le frecce verdi sul display segnalano la direzione di uscita.

NC 355, 365

1. Premere e tenere premuto per 2 secondi il tasto CLEAR per selezionare il lato di uscita.

Il simbolo di una freccia sul display visualizza il lato di uscita attualmente utilizzato.

Azzeramento di valore e numero di banconote (NC 355, 365)

Valore e numero delle banconote contate possono essere azzerati in modo da consentire l'avvio di un nuovo conteggio.

1. Premere il tasto CLEAR.

▶ Valore e numero di banconote sono azzerati

Visualizzazioni

L'entità delle visualizzazioni dipende dall'apparecchio utilizzato.

NC 345

Viene eseguita una verifica dell'autenticità. Non vengono visualizzati importi.

NC 355, 365

Il valore in euro attuale viene visualizzato dopo il rilevamento. La quantità totale e l'importo totale rilevati sono visualizzati dopo 5 secondi.

Questi apparecchi sono in grado di formare la somma dei valori delle banconote conteggiate. Innanzitutto viene visualizzato l'importo delle banconote appena verificate, quindi l'importo totale. A sinistra sul display viene visualizzato il numero di banconote contate e a destra sul display il valore (importo totale) delle banconote finora contate.

Il valore visualizzato può corrispondere ad un importo max. di 9.995 € (NC 355) ovvero 99.995 € (NC 365).

Taglio delle banconote (NC 355, 365)

L'apparecchio è in grado di visualizzare il numero di banconote di un determinato valore (5 €, 10 €, 20 € ecc.) finora contate.

1. Premere più volte brevemente il tasto REP/PRINT per verificare ogni singolo valore nominale conteggiato.

▶ A sinistra sul display viene visualizzato il valore del taglio e a destra sul display il numero di banconote rispettivamente contate per il rispettivo taglio. Ad ogni pressione del tasto viene visualizzato il numero di banconote contate per ogni taglio in euro.

REP/PRINT

1. Collegare una stampante all'interfaccia USB. Uno speciale cavo (non fornito in dotazione) è disponibile presso GO Europe.
2. Premere il tasto 2 secondi per attivare la funzione di stampa.

In questo modo è possibile stampare tutti i dettagli relativi a quantità, valore nominale e valore totale delle banconote rilevate.

i Alcuni secondi dopo aver premuto l'ultima volta il tasto REP/PRINT, l'apparecchio passa nuovamente alla modalità normale.

Funzionamento a batteria

L'apparecchio è in grado di funzionare a batteria (non fornita in dotazione) con un'autonomia di fino a 4 ore senza alimentazione esterna. Utilizzare solo la batteria distribuita da GO Europe.

Con funzionamento a batteria, l'apparecchio si spegne in modalità di stand-by automaticamente dopo 10 minuti.

Il simbolo della batteria continua a mostrare una batteria completamente carica. Lampeggio lento significa che la batteria è in fase di carica. Lampeggio veloce significa che la batteria presenta una tensione bassa e che è necessario ricaricarla.

Inserimento / Sostituzione della batteria

1. Aprire il coperchio del vano batteria sul lato inferiore dell'apparecchio.
2. Collegare l'innesto della batteria alla presa prevista nel vano batteria.
3. Inserire la batteria nel vano batteria.
4. Chiudere il coperchio del vano batteria.
5. Collegare l'adattatore di rete ad una presa elettrica installata a regola d'arte.

▶ Un simbolo sul display visualizza lo stato di carica attuale della batteria (solo NC 365).

1. Scollegare il connettore di rete dalla presa elettrica.
2. Una volta conclusa la ricarica, scollegare l'alimentatore di rete esterno dalla presa elettrica del verificatore di banconote.

▶ A questo punto il verificatore di banconote può essere utilizzato come apparecchio portatile.

1. Caricare e scaricare l'apparecchio ogni 15 giorni, altrimenti la durata utile della batteria ricaricabile ne risente negativamente.

La ricarica dura un'ora. Con una batteria completamente carica è possibile verificare fino a 500 banconote. La batteria ha un'autonomia compresa fra 3 e 4 ore.

Aggiornamento del software

1. Scaricare il file „update.bin“ dal sito web di GO EUROPE (www.go-europe.com).
2. Salvare il file „update.bin“ su una scheda memoria microSD.
3. Spegnere l'apparecchio.
4. Introdurre la scheda memoria microSD sul lato posteriore dell'apparecchio nell'apposito vano. I contatti devono essere rivolti in alto.
5. Accendere l'apparecchio.

Durante l'aggiornamento del software, l'apparecchio emette un segnale acustico e il display risulta vuoto.

Una volta concluso l'aggiornamento del software, il segnale acustico è interrotto e sul display sono di nuovo visualizzate le diciture consuete.

In caso si volesse eseguire l'aggiornamento del software su più dispositivi, impostare per il file „update.bin“ la protezione da scrittura (read-only).

Dati tecnici

Modello NC 345 / 355 / 365

Velocità di conteggio 0,5 secondi per banconota

Capacità Valore max. 9.995 € (NC 355)

Valore max. 99.995 € (NC 365)

Spessore delle banconote 0,075 mm - 0,15 mm

Alimentazione elettrica 100-240 V (AC); 50/60 Hz

Potenza assorbita 6,6 W

Adattatore di rete 12 V (DC); 1 A

Batteria (opzionale) Batteria agli ioni di litio 11,1 V; 700 mAh

Modello NC 345 / 355 / 365

Autonomia con batteria completa- 3 – 4 ore mente carica

Temperatura e umidità dell'aria 0 - 40 °C e 30 - 90%

Dimensioni 136 x 124 x 80 mm

Peso 445 g (NC 345), 453 g (NC 355),

462 g (NC 365)

Consigli per la cura

1. Pulire le superfici dell'involucro esterno con un panno morbido e antipe-lucchi.
2. Pulire i sensori dopo ogni utilizzo.
3. Non utilizzare mai detergenti o solventi.

Tabella degli errori (NC 345)

Visualizza- Significato zione

Banconote vere

Banconote sospette o false

Tabella degli errori (NC 355, 365)

Codice Significato Rimedio errore

CF X Nessun rilevamento

Verificare la banconota alla presenza di danni oppure rivolgersi al centro di assistenza.

Codice errore	Significato Rimedio
CF4	Rilevate banconote attaccate o incollate fra loro (doppietta)	Verificare se le banconote sono incollate fra loro.Riavviare il conteggio.
CF6	Banconota caricata di traverso	Introdurre la banconota di nuovo nel lato di caricamento.

Dichiarazione di conformità

Simbolo Significato

Il marchio CE sull'apparecchio attesta la conformità.

GO Europe GmbH, Zum Kraftwerk 1, 45527 Hattingen, GERMANIA, dichiara sotto la propria esclusiva responsabilità,

che il prodotto soddisfa le seguenti direttive UE: 2014/53/UE,

2015/863/UE, 2014/30/UE e 2011/65/UE. Il testo integrale della dichiarazione di conformità UE è disponibile sul sito web:

www.go-europe.com

Produttore

GO Europe GmbH

Zum Kraftwerk 1

D-45527 Hattingen

Germania

Smaltimento

Simbolo Significato

Smaltire i materiali d'imballo secondo le norme locali vigenti.

I materiali d'imballo sono ecocompatibili e si lasciano riciclare nei centri di raccolta differenziata locali. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto.

Il simbolo qui accanto indica che per legge non è consentito smaltire apparecchi elettrici ed elettronici in disuso insieme ai normali rifiuti domestici. Smaltire l'apparecchio presso un punto di raccolta istituito dalla propria società di smaltimento rifiuti comunale.

Pile difettose o scariche vanno riciclate conformemente a quanto prescritto dalla direttiva 2006/66/CE e relative modifiche. Consegnare le pile e/o l'apparecchio nei punti di raccolta indicati.

Osservare in sede di raccolta differenziata i codici riportati sui materiali d'imballo, composti da sigle (b) e cifre (a) con il seguente significato: 1–7: materiale plastico / 20–22: carta e cartone / 80–98: materiali compositi.

b

L'apparecchio e i materiali d'imballo sono riciclabili, smaltirli pertanto separatamente per un migliore trattamento dei rifiuti. Il logo Triman vale solo per la Francia.

L'apparecchio e i materiali d'imballo sono riciclabili, smaltirli pertanto separatamente per un migliore trattamento dei rifiuti. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto. Osservare i seguenti codici riportati sui materiali d'imballo: (a) cifre, (b) sigle e (c) materiale con il seguente significato: 1–7: materiale plastico / 20–22: carta e cartone / 80–98: materiali compositi e (d) tipo di imballaggio. Il logo vale solo per l'Italia.
