BEDIENUNGSANLEITUNG G 3650 OLYMPIA

DE Bedienungsanleitung

CZ Návod k obsluze

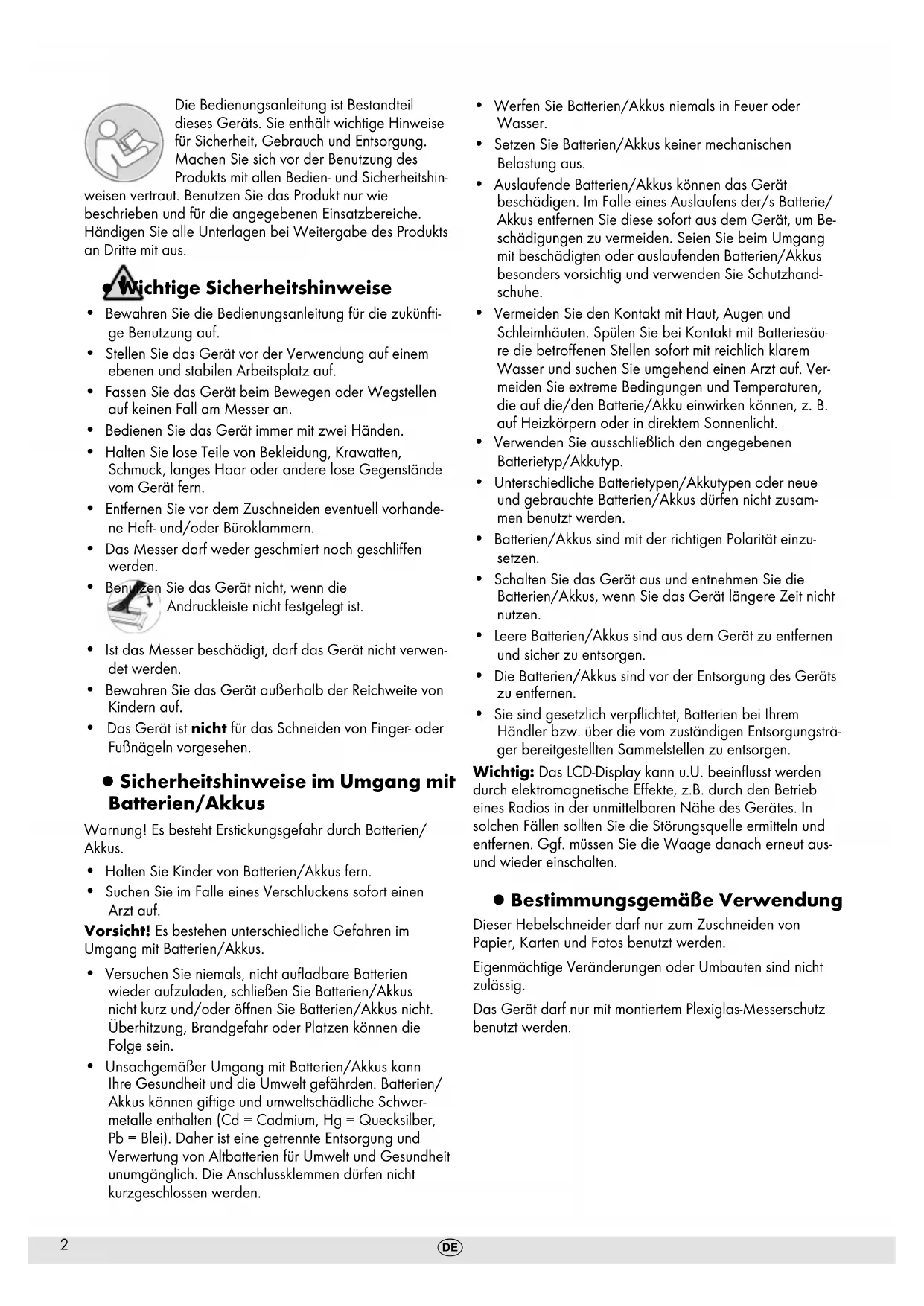

Die Bedienungsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

chtige Sicherheitshinweise

• Bewahren Sie die Bedienungsanleitung für die zukünftige Benutzung auf.
• Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.
• Fassen Sie das Gerät beim Bewegen oder Wegstellen auf keinen Fall am Messer an.
• Bedienen Sie das Gerät immer mit zwei Händen.
• Halten Sie lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände vom Gerät fern.
• Entfernen Sie vor dem Zuschneiden eventuell vorhandene Heft- und/oder Büroklammern.
• Das Messer darf weder geschmiert noch geschliffen werden.
• Benutzen Sie das Gerät nicht, wenn die Andruckleiste nicht festgelegt ist.
• Ist das Messer beschädigt, darf das Gerät nicht verwendet werden.
• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
• Das Gerät ist nicht für das Schneiden von Finger- oder Fußnägeln vorgesehen.

- Sicherheitshinweise im Umgang mit Batterien/Akkus

Warnung! Es besteht Erstickungsgefahr durch Batterien/Akkus.

• Halten Sie Kinder von Batterien/Akkus fern.
- Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

Vorsicht! Es bestehen unterschiedliche Gefahren im Umgang mit Batterien/Akkus.

• Versuchen Sie niemals, nicht aufladbare Batterien wieder aufzuladen, schließen Sie Batterien/Akkus nicht kurz und/oder öffnen Sie Batterien/Akkus nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

• Unsachgemäßer Umgang mit Batterien/Akkus kann Ihre Gesundheit und die Umwelt gefährden. Batterien/Akkus können giftige und umweltschädliche Schwermetalle enthalten (Cd = Cadmium, Hg = Quecksilber, Pb = Blei). Daher ist eine getrennte Entsorgung und Verwertung von Altbatterien für Umwelt und Gesundheit unumgänglich. Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.

• Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser.

• Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus.
• Auslaufende Batterien/Akkus können das Gerät beschädigen. Im Falle eines Auslaufens der/s Batterie/Akkus entfernen Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden. Seien Sie beim Umgang mit beschädigten oder auslaufenden Batterien/Akkus besonders vorsichtig und verwenden Sie Schutzhandschuhe.
• Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf. Vermeiden Sie extreme Bedingungen und Temperaturen, die auf die/den Batterie/Akku einwirken können, z. B. auf Heizkörpern oder in direktem Sonnenlicht.
• Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp.
• Unterschiedliche Batterietypen/Akkutypen oder neue und gebrauchte Batterien/Akkus dürfen nicht zusammen benutzt werden.
• Batterien/Akkus sind mit der richtigen Polarität einzusetzen.
• Schalten Sie das Gerät aus und entnehmen Sie die Batterien/Akkus, wenn Sie das Gerät längere Zeit nicht nutzen.
• Leere Batterien/Akkus sind aus dem Gerät zu entfernen und sicher zu entsorgen.
  • Die Batterien/Akkus sind vor der Entsorgung des Geräts zu entfernen.
• Sie sind gesetzlich verpflichtet, Batterien bei Ihrem Händler bzw. über die vom zuständigen Entsorgungsträger bereitgestellten Sammelstellen zu entsorgen.

Wichtig: Das LCD-Display kann u.U. beeinflusst werden durch elektromagnetische Effekte, z.B. durch den Betrieb eines Radios in der unmittelbaren Nähe des Gerätes. In solchen Fällen sollten Sie die Störungsquelle ermitteln und entfernen. Ggf. müssen Sie die Waage danach erneut aus- und wieder einschalten.

- Bestimmungsgemäße Verwendung

Dieser Hebelschneider darf nur zum Zuschneiden von Papier, Karten und Fotos benutzt werden.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

Das Gerät darf nur mit montiertem Plexiglas-Messerschutz benutzt werden.

- Nicht bestimmungsgemäße Verwendung

Schneiden Sie ausschließlich Materialien zu, die den Angaben in den Technischen Daten entsprechen.

Jede andere Verwendung als die in Bestimmungsgemäße Verwendung beschriebene gilt als nicht bestimmungsgemäß.

- Batterie einlegen (LR6)

Achtung: Wichtiger technischer Hinweis vor der ersten Inbetriebnahme!

Entfernen Sie das Isolierband vom Batteriefach.

Führen Sie folgende Schritte durch, um die Batterien einzulegen.

1. Nehmen Sie die Batteriefachabdeckung ab.

2. Setzen Sie eine Batterien in Polrichtung ein.

3. Setzen Sie die Batteriefachabdeckung wieder auf.

Hinweis: Das Batteriefach befindet sich auf der Unterseite des Geräts. Markierungen im Batteriefach helfen beim polrichtigen Einlegen der Batterien.

● Batterie entnehmen (LR6)

Führen Sie folgende Schritte durch, um die Batterien zu entnehmen.

1. Nehmen Sie die Batteriefachabdeckung ab.
2. Entnehmen Sie die Batterien.
3. Setzen Sie die Batteriefachabdeckung wieder auf.

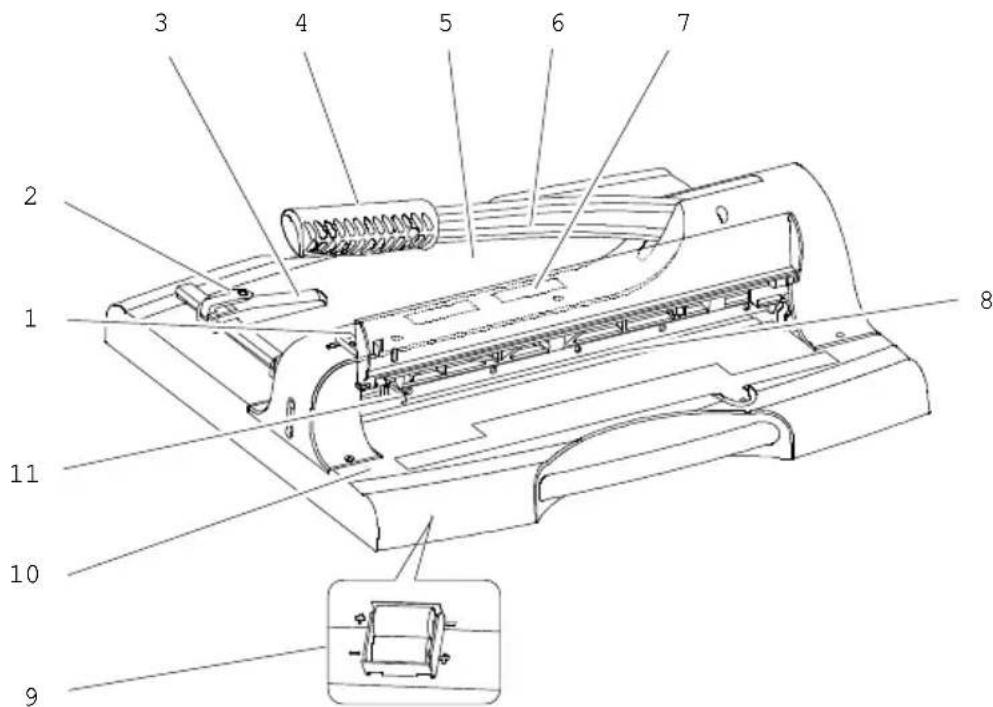

- Übersicht der Bedienelemente

1. Verriegelung des Schneidehebels (obere Position)
2. Verriegelung der Papierführung
3. Papierführung
4. Griff des Schneidehebels
5. Rasterungen und Messeinrichtungen
6. Schneidehebel
7. Sichtfenster
8. Schneideleiste
9. Batteriefach
10. Schalter für Laser-Positionierung
11. Verriegelung des Schneidehebels (Untere Position)

- Hebelschneider

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

1. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.

Hinweis: Der Schneidehebel (6) ist mit einem Band an der Unterseite des Schneidebretts gesichert.

1. Lösen Sie die Transportsicherung vom Schneidehebel (6).
2. Bewegen Sie den Schneidehebel (6) am Griff (4) nach oben.

Hinweis: Aus Sicherheitsgründen wird der Schneidehebel in oberer Position verriegelt.

1. Klappen Sie die Sicherheitsabdeckung (13) nach oben, bis es in die Verriegelung des Schneidehebels (1) einrastet.
2. Legen Sie das zu schneidende Material an die gewünschte Position.

Hinweis: Verwenden Sie die Papierführung (3) und die Rasterungen und Messeinrichtungen (5), um das zu zuschneidende Material exakt zu positionieren.

1. Drücken Sie die Verriegelung des Schneidehebels (1) leicht nach oben und klappen Sie die Sicherheitsabdeckung (13) nach unten.
2. Schneiden Sie das Material, indem Sie die Verriegelung des Schneidehebels (1) zu sich hinziehen und den Schneidehebel (6) am Griff (4) nach unten bewegen.

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

Hinweis: Sichern Sie den Schneidehebel (6) nach der Verwendung mit der Verriegelung (11).

1. Bewegen Sie den Schneidehebel (6) am Griff (4) nach unten.
2. Drücken Sie auf die Verriegelung (11). Der Schneidehebel ist jetzt in unterer Position fixiert.

Hinweis: Um den Schneidehebel zu entriegeln, drücken Sie ihn leicht nach unten. Die Verriegelung (11) löst sich und der Schneidehebel (6) kann wieder nach oben bewegt werden.

Hinweis: Ist das Schnittbild des Messers nicht sauber, kann die Position des Messers justiert oder das Messer ausgetauscht werden, siehe Abschnitt Messer justieren bzw. Messer tauschen.

- Laser-Positionierung

Die Laser-Positionierung hilft Ihnen, das zu schneidende Material sicher zu positionieren. Der Laser zeigt die exakte Schnittkante mit einer roten Linie an. Durch das Sichtfenster (7) können Sie sehen, an welcher Position das Material geschnitten wird.

1. Drücken Sie auf den Schalter (10). Der Laser ist eingeschaltet.
2. Drücken Sie noch einmal auf den Schalter (10). Der Laser ist ausgeschaltet.

Hinweis: Für eine längere Lebensdauer der Batterien schalten Sie die Laser-Positionierung aus, wenn Sie das Gerät nicht verwenden.

- Papierführung

1. Lösen Sie die Verriegelung (2) der Papierführung (3). Hinweis: Versuchen Sie nicht, die Papierführung (3) zu verschieben, wenn die Verriegelung (2) nicht gelöst wurde.
2. Positionieren Sie die Papierführung (3) mit Hilfe der Rasterungen und Messeinrichtungen (5).

Hinweis: Die Papierführung (3) kann in der Schiene stufenlos verstellt werden.

1. Verriegeln (2) Sie die Papierführung (3). Die Papierführung (3) dient nun als Anschlag für das zu schneidende Material.

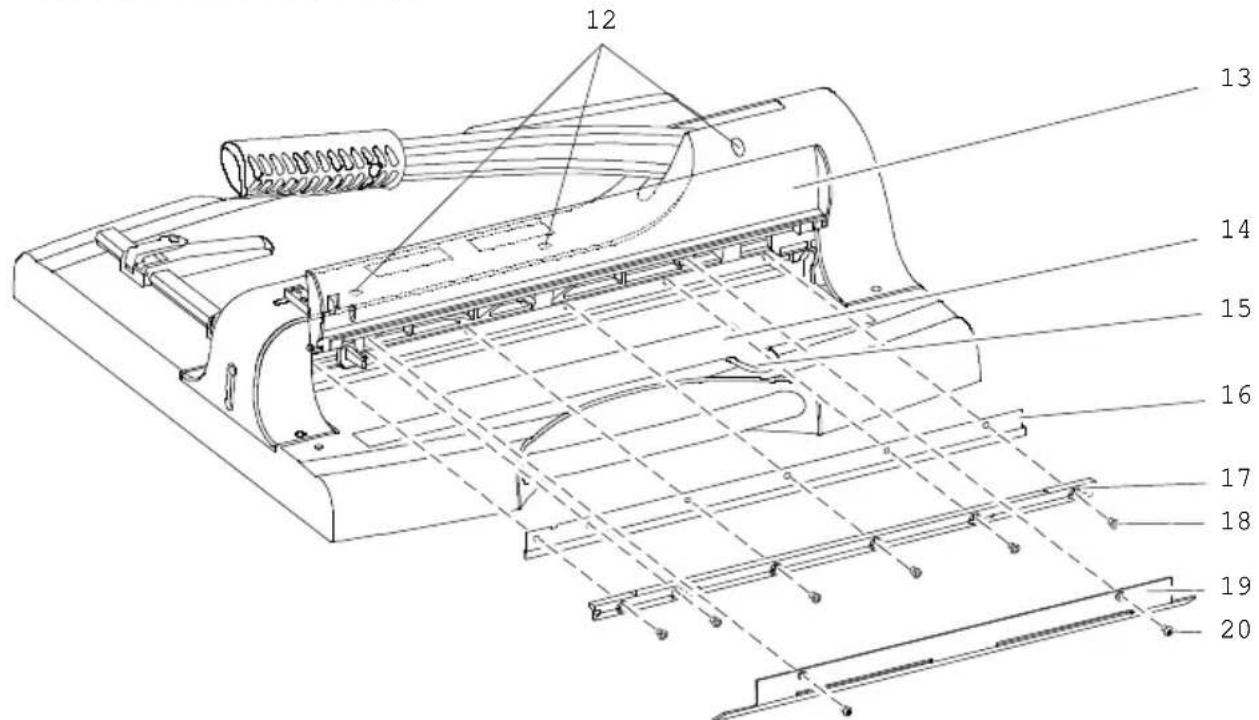

2. Messerschutz montieren


1. Schrauben für Messerjustierung

2. Sicherheitsabdeckung

3. Ersatzteil- und Werkzeugfach

4. Schraube des Ersatzteil- und Werkzeugfachs

5. Messer

6. Befestigungsschiene
7. Schrauben der Befestigungsschiene
8. Messerabdeckung
9. Schrauben der Messerabdeckung

- Messer wechseln

Hinweis: Bevor Sie das Messer wechseln, beachten Sie den Hinweis im Abschnitt Messer justieren.

Im Ersatzteil- und Werkzeugfach (14) befindet sich ein Ersatzmesser mit Werkzeugen, um das Messer zu wechseln.

1. Lösen Sie die Schraube des Ersatzteil- und Werkzeugfachs (15).
2. Entnehmen Sie das Werkzeug (Innensechskantschlüssel, Montagehilfe), das Ersatzmesser mit Schnittschutz und den separaten Schnittschutz für das alte Messer.
3. Lösen Sie die Verriegelung (1) und bewegen Sie den Schneidehebel am Griff (4) nach unten.
4. Drücken Sie auf die Verriegelung (11).
5. Öffnen Sie die Sicherheitsabdeckung (13).
6. Lösen Sie die Schrauben (20) der Messerabdeckung (19) und entnehmen Sie diese.
7. Lösen Sie zunächst die Schrauben 2 und 5 (gezählt von links) der insgesamt 6 Schrauben der Befestigungsschiene (18) und stecken Sie die Montagehilfen in die freien Schraubenlöcher.
8. Lösen Sie die anderen Schrauben der Befestigungsschiene (18).
9. Entnehmen Sie mithilfe der Montagehilfen vorsichtig die Befestigungsschiene (17) und das Messer (16).

Achtung: Verletzungsgefahr! Das Messer des Hebelschneiders ist sehr scharf! Niemals in das Messer des Hebelschneiders fassen.

1. Setzen Sie den Schnittschutz aus dem Ersatzteil- und Werkzeugfach (14) vorsichtig auf das alte Messer (16). Nehmen Sie das alte Messer (16) von der Befestigungsschiene (17) ab und legen Sie das neue Messer positionsgetreu (Bohrungen beachten!) auf die Befestigungsschiene (17).

2. Lösen Sie vorsichtig den Schnittschutz vom neuen Messer (16).

3. Stecken Sie die Montagehilfen in die Schraubenlöcher 2 und 5 (gezählt von links) der Befestigungsschiene (17) und setzen Sie diese wieder am Gerät an.

4. Stecken Sie nacheinander die Schrauben (18) der Befestigungsschiene (17) in die freien Schraubenlöcher und ziehen Sie diese vorsichtig fest.

5. Entnehmen Sie die Montagehilfen und stecken Sie die verbliebenen Schrauben (18) der Befestigungsschiene (17) in die Schraubenlöcher.

6. Ziehen Sie alle Schrauben (18) der Befestigungsschiene (17) gleichmäßig fest.
7. Legen Sie die Messerabdeckung (19) wieder am Gerät an und ziehen Sie die Schrauben der Messerabdeckung (20) fest.
8. Legen Sie das Werkzeug und den Schnittschutz in das Ersatzteil- und Werkzeugfach (14) und ziehen Sie die Schraube des Ersatzteil- und Werkzeugfachs (15) fest.

- Messer justieren

Ist das Schnittbild des Messers nicht sauber, kann die Position des Messers justiert werden.

1. Der Schneidehebel muss in die untere Position gebracht werden. Ziehen Sie die Verriegelung des Schneidehebels (1) zu sich hin und drücken Sie den Schneidehebel (6) am Griff (4) nach unten. Drücken Sie auf die Verriegelung (11). Der Schneidehebel ist jetzt in unterer Position fixiert.
2. Öffnen Sie das Ersatzteil- und Werkzeugfach (14), indem Sie die Schraube (15) lösen und herausnehmen.
3. Entnehmen Sie den im Ersatzteil- und Werkzeugfach (14) befindlichen Innensechskantschlüssel.
4. Führen Sie zunächst den Innensechskantschlüssel in das hintere Loch der Schrauben (12) ein. Die Einführhilfe zeigt, dass der Innensechskantschlüssel leicht nach rechts geneigt, etwa in einem Winkel von 15 Grad, eingeführt werden muss. In gleicher Weise führen Sie den Innensechskantschlüssel auch in die anderen Löcher der Schrauben (12) ein, um mit dem Innensechskantschlüssel die entsprechende Schraube (12) zu erreichen.
5. Drehen Sie die Schrauben für die Messerjustierung (12) in den Bereichen im Uhrzeigersinn, in denen der Schnitt nicht sauber ist. Nehmen Sie die Einstellung vorsichtig vor. Testen Sie das Schnittbild während des Vorgangs mehrfach.
6. Legen Sie das Werkzeug in das Ersatzteil- und Werkzeugfach (14) und ziehen Sie die Schraube des Ersatzteil- und Werkzeugfachs (15) fest.

Hinweis: Vor dem Tausch eines Messers müssen die Schrauben für die Messerjustierung (12) in ihre ursprüngliche Position zurückgedreht werden. Die Schrauben für die Messerjustierung (12) müssen soweit zurückgedreht werden (gegen den Uhrzeigersinn), dass das Gewinde der Schrauben für die Messerjustierung (12) über der Befestigungsschiene (17) nicht mehr sichtbar ist.

- Reinigung

Achtung: Verletzungsgefahr! Das Messer des Rollenschneiders ist sehr scharf! Reinigen Sie das Messer des Rollenschneiders mit größter Vorsicht!

Reinigen Sie die Gehäuseoberflächen mit einem weichen, trockenen, fusselfreien Tuch.

Verwenden Sie keine Reinigungs- oder Lösungsmittel.

- Technische Daten

Schnittmaterial Papier, Pappe

Schnittleistung 50 Blatt (80 g / m²)

Maximale Dicke 5 mm

Schneidelänge 360 mm

Minimaler Schnitt 35 mm

Abmessungen 503 × 508 × 459 mm

Auflagefläche 280 × 360 mm

Gewicht 6,6 kg

Automatische Fixierung des Materials beim Schneiden.

- Entsorgung

Informieren Sie sich über die Möglichkeiten der unentgeltlichen Rücknahme von Altgeräten und verbrauchten Batterien bei Ihrem Händler.

Entsorgen Sie Verpackungsmaterialien entsprechend den lokalen Vorschriften.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Informieren Sie sich bei Ihrer Kommune über die Möglichkeiten der korrekten Entsorgung.

Beachten Sie die Kennzeichnung des Verpackungsmaterials bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (b) und Nummern (a) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte aufgrund gesetzlicher Bestimmungen getrennt vom Hausmüll zu entsorgen sind. Entsorgen Sie Ihr Gerät bei der Sammelstelle Ihres kommunalen Entsorgungsträgers.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien und/oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Das CE-Zeichen auf dem Gerät bestätigt die Konformität.

Die Konformitätserklärung finden Sie unter www.go-europe.com.

Das Triman-Logo gilt nur für Frankreich.

Das Logo gilt nur für Italien.

Das Logo gilt nur für Spanien.

- Fragen und Service

Lieber Kunde,

Wir freuen uns, dass Sie sich für dieses Gerät entschieden haben. Bei Fragen und Problemen steht Ihnen unsere Service-Hotline unter der Telefonnummer

[phone]

(Kosten aus dem dt. Festnetz bei Drucklegung: 14ct/Min., mobil maximal 42ct/Min.) zur Verfügung.

Weitere Informationen finden Sie auch in unserem Retouren-Portal (RMA) im Bereich Support auf unserer Internetseite

rma.go-europe.com.

Eine Rücksendung erfolgt unter Beifügung des Kaufbelegs und idealerweise in der Originalverpackung an:

WSG Wilhelmshavener Service Gesellschaft mbH

Krabbenweg 14

26388 Wilhelmshaven

Deutschland

- Hersteller

Go Europe GmbH Zum Kraftwerk 1 45527 Hattingen Deutschland

www.go-europe.com [e-mail]

Go Europe GmbH Zum Kraftwerk 1 45527 Hattingen Germany

www.go-europe.com [e-mail]

Go Europe GmbH Zum Kraftwerk 1 45527 Hattingen Allemagne

www.go-europe.com [e-mail]
