BEDIENUNGSANLEITUNG Vario Duplex 5000 OLYMPIA

DE AT CH Doppelseitiges Schneidebrett
GB IE CY Reversible Paper Cutter
FR BE CH Massicot double face
ES Base de corte de dos lados
NL BE Dubbelzijdige snijplaat
IT CH Refilatore a doppia faccia
cz Oboustranná řezací deska

Olympia Business Systems Vertriebs GmbH

Weg zum Wasserwerk 10 ♦ D-45525 Hattingen

http://www.olympia-vertrieb.de

(05.05.2009)

Deutsch DE AT CH

Wichtige Sicherheitshinweise ....6

Haftungsausschluss....7

Bestimmungsgemäße Verwendung 7

Leistungsmerkmale 8

Hebelschneider....8

Wahl des Schnittbildes....10

Ersetzen des Schneidekopfes 11

Eckenrunder....11

Garantie 12

English GB IE CY

Wichtige Sicherheitshinweise

Um ein zuverlässiges Arbeiten mit dem Schneidegerät zu gewährleisten, beachten Sie bitte Folgendes:

1 Lesen Sie diese Anweisungen bitte sorgfältig durch und beachten Sie sie bei der Handhabung Ihres Geräts.
2 Bedienungsanleitung für zukünftige Benutzung aufbewahren.
3 Vor der Verwendung stellen Sie das Gerät auf einen ebenen und stabilen Arbeitsplatz auf.
4 Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände von dem Schneidebrett fernhalten. Verletzungsgefahr!
5 Vor dem Schneiden entfernen Sie bitte die Heft- sowie Büroklammern vom Dokument.
6 Bedienen Sie das Gerät auf einem stabilen Arbeitsplatz mit zwei Händen.
7 Das Gerät ist nur fürs Schneiden von Papier vorgesehen.
8 Lassen Sie das Gerät unzugänglich für die Kinder.
9 Sie sollen die Schneider weder schmieren noch schleifen.
10 Wenn ein Schneider oder das Gehäuse eines Schneiders beschädigt ist, darf das Gerät nicht betrieben werden.
11 Wenn der Messerschutz nicht richtig eingesetzt wird, darf das Gerät nicht betrieben werden.
12 Achten Sie darauf, dass die Finger beim Austausch des Schneiders nicht geschnitten werden. Kontakte mit den Messern sind grundsätzlich zu vermeiden.
13 Beim Bewegen oder Wegstellen des Geräts darf nicht am Messer angefassen werden.
14 Kinder oder Minderjährige dürfen das Gerät nur unter Aufsicht eines Erwachsenen betreiben.
15 Das Gerät ist nicht fürs Schneiden von Fingernägeln vorgesehen.

Haftungsausschluss

Wir übernehmen keine Garantie für die Richtigkeit der Informationen, die sich auf technische Eigenschaften sowie die hier vorliegende Dokumentation beziehen. Das in dieser Dokumentation beschriebene Produkt und ggf. dessen Zubehör unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus diesem Grund behalten wir uns das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie die hier vorliegende Dokumentation des Produkts ohne vorherige Ankündigung jederzeit zu ändern.

Bestimmungsgemäße Verwendung

Dieses Schneidegerät darf nur zum Zuschneiden vom Papier, Karten, Fotopapier und Laminierfolien benutzt werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

Leistungsmerkmale

Perfektes Zuschneiden von Fotos, Karten, Ausdrucken oder laminiertem Papier.

• Hebelschneider + Andruckleiste mit Fingerschutz
- Rollenschneider mit 3 Schneidefunktionen (Gerader Schnitt, Perforation und Wellenschnitt)
- Eckenrunder mit herausziehbarem Auffangbehälter
- Visuelle Positionshilfe in cm (Linien, Winkel, Skala)
• Integrierter Tragegriff
• Gummifüße für sicheren Halt

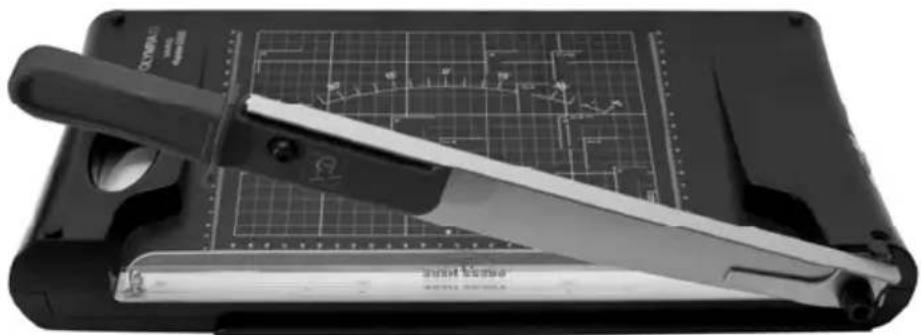

Hebelschneider

Auflagefläche: 334 x 253 mm (A4)

Schnittleistung: max. 10 Blatt (80g/m²)

Andruckleiste mit Fingerschutz

Klinge aus rostfreiem Stahl

Ausziehbarer Griff mit Sicherung in gummierter Oberfläche

1 Platzieren Sie das Schneidebrett mit der Hebelschneiderseite nach oben auf eine stabile und ebene Oberfläche.

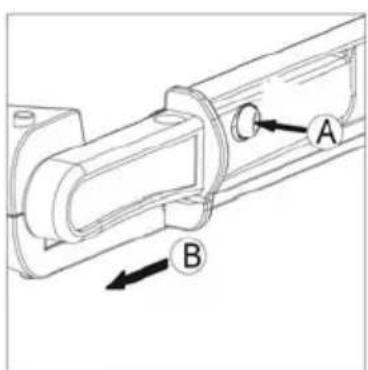

2 Drücken Sie den Sicherungsknopf (Bild 1, A), um die Fixierung zu lösen und ziehen Sie den Griff heraus (Bild 1, B).
3 Bewegen Sie den Hebel des Schneidebretts nach oben.

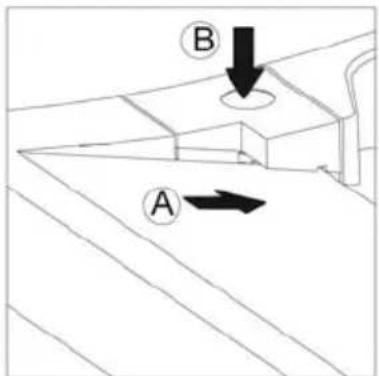

4 Legen Sie das zu schneidende Material an die gewünschte Position unter die Andruckleiste und drücken Sie diese nach unten (Bild 2, A).
5 Drücken Sie den Hebel zum Schneiden nach unten (Bild 2, B).
6 Drücken Sie nach Abschluss der Arbeit den Sicherungsknopf und schieben Sie den Griff hinein (Bild 3).

Bild 1 Bild 2 Bild 3

Rollenschneider

Auflagefläche: 334 x 240 mm (A4)

Rollenschneider mit integriertem Wahlschalter und Verstellsicherung

Schneidefunktionen:

1. Gerader Schnitt Schnittleistung: max. 5 Blatt (80g/m²)
2. Perforation Schnittleistung: max. 3 Blatt (8)
3. Wellenschnitt Schnittleistung: max. 3 Blatt (80)

Die Messer befinden sich in einem geschützten Gehäuse.

Eine Ersatz-Schneideleiste befindet sich im Aufbewahrungsfach.

1 Platzieren Sie das Schneidebrett mit der Rollenschneiderseite nach oben auf eine stabile und ebene Oberfläche.

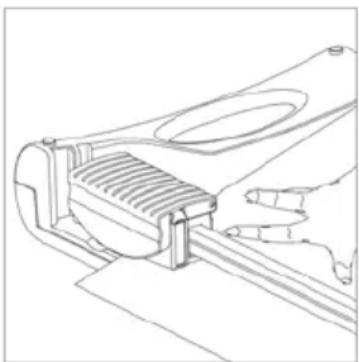

2 Schieben Sie den Schneidekopf an eine Seite der Führungsschie- ne (Bild 4).
3 Legen Sie das zu schneidende Material an die gewünschte Position unter die Andruckleiste und halten Sie das Material mit einer Hand fest, während Sie schneiden.

Hinweis: Halten Sie das platzierte Material sicher fest, da es sonst zu Ungenauigkeiten kommen kann. Die Rasterung und die Messeinrichtungen auf dem Schneidebrett können als Positionshilfe dienen.

4 Drücken Sie den Schneidekopf nach unten und ziehen Sie diesen über die Führungsschiene.

Hinweis: Um eine fehlerhafte Schnittkante zu vermeiden, führen Sie den Schneidekopf NICHT zurück, sondern entfernen Sie nach dem Schneiden das eingelegte Material.

Wahl des Schnittbildes

Der Rollenschneider ist mit drei verschiedenen Schnittbildern ausgestattet. Der Benutzer kann das Schnittbild abhängig von der Anwendung wählen.

1 Öffnen Sie die Abdeckung am Schneidekopf (Bild 5, A).

2 Bewegen Sie den Auswahlschalter, um das gewünschte Schnittbild zu erhalten (Bild 5, B).

Hinweis: Auf dem Schalter können Sie die verschiedenen Schnittbilder erkennen. Bewegen Sie den Schalter nach links für den Wellenschnitt oder bewegen Sie den Schalter nach rechts für die Perforation.

3 Schließen Sie die Abdeckung am Schneidekopf.

Ersetzen der Schneideleiste

Die Schneideleiste hat vier Schnittkanten (2 je Seite). Wenn das Schnittbild unsauber wird, sollten Sie die Schneideleiste so drehen, dass eine der unbenutzten Schnittkanten zum Einsatz kommt. Wenn die Schneideleiste verbraucht ist, dann ersetzen Sie diese:

1 Schieben Sie den Schneidekopf an das Ende der Führungsschiene.

2 Entnehmen Sie die Schneideleiste an der anderen Seite aus der Nut (Bild 6).

3 Schieben Sie die neue Schneideleiste in die Nut.

Hinweis: Eine Ersatz-Schneideleiste befindet sich im Aufbewahrungsfach in der Führungsschiene (Bild 7).

Ersetzen des Schneidekopfes

Wenn die Klinge des Schneidekopfes beschädigt oder abgenutzt ist, muss sie getauscht werden.

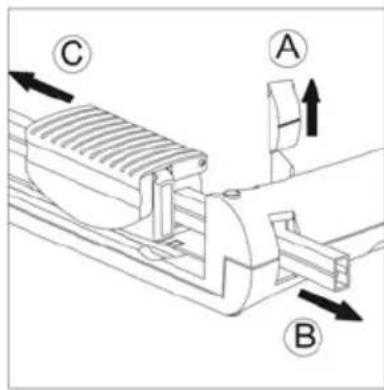

1 Entfernen Sie die Endkappe aus der Grundplatte (Bild 8, A).
2 Entnehmen Sie die Führungsschiene aus der Grundplatte (Bild 8, B).
3 Ersetzen Sie den alten durch einen neuen Schneidekopf (Bild 8, C).

4 Schieben Sie die Führungsschiene in die Grundplatte.
5 Setzen Sie die Endkappe in die Grundplatte.

Eckenrunder

1 Legen Sie das zu schneidende Material in den Eckenrunder (max. 1 Blatt) (Bild 9, A).
2 Drücken Sie den Ausführungsknopf (Bild 9, B).
3 Entnehmen Sie nach dem Vorgang den Auffangbehälter und leeren Sie ihn (Bild 10).

Bild 9 Bild 10

Bitte unbedingt aufbewahren!

Lieber Kunde,

wir freuen uns, dass Sie sich für das Olympia Schneidebrett entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514 (0,14 € pro Minute aus dem dt. Festnetz)

Oft kann unser Fachpersonal telefonisch helfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Weg zum Wasserwerk 10

D-45525 Hattingen

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems

Vertriebs GmbH

Verbrauchsmaterial

Sollte der Rollenschneider oder die Schneideleiste abgenutzt sein, wenden Sie sich bitte an die Hotline.
