Producttype	Papiersnijder met hefboom / guillotine
Model	Vario Duplex 5000
Merk	Olympia
Snijcapaciteit	Tot 500 vellen (80 g/m²)
Maximale snijlengte	500 mm
Afmetingen (L × B × H)	800 × 600 × 200 mm
Gewicht	15 kg
Bediening	Handmatig
Materiaal van de basis	Roestvrij staal
Mes	Gehard staal, slijpbaar
Veiligheid	Vingerbeschermer, mesvergrendeling, veiligheidsrem
Belangrijkste functies	Rechte snede, snijmarkeringen, verstelbare aanslag
Instelling van de aanslag	Schuivende papiergeleider met schaalverdeling
Onderhoud en reiniging	Afnemen met een zachte, droge doek; het mes periodiek oliën
Reserveonderdelen en repareerbaarheid	Vervangingsmes beschikbaar; reparatie door erkend Olympia servicecentrum
Inbegrepen accessoires	Papierpers, snijliniaal, snijblok
Algemene informatie	Ontworpen voor intensief kantoorgebruik
Garantie	2 jaar
Certificeringen	CE, GS

Veelgestelde vragen - Vario Duplex 5000 OLYMPIA

Hoe vervang ik het mes van de Olympia Vario Duplex 5000 papiersnijder?

Om het mes te vervangen, verwijder eerst de veiligheidsvergrendeling, draai vervolgens de bevestigingsboutjes van het mes los. Vervang het mes door een nieuw (Olympia referentie) en draag de boutjes weer vast. Raadpleeg de handleiding voor de voorzorgsmaatregelen.

Wat is de maximale snijcapaciteit in aantal vellen?

De maximale capaciteit is 500 vellen papier 80 g/m². Voor dikker papier, verminder het aantal.

Hoe maak ik het mes schoon zonder me te verwonden?

Gebruik een pluisvrije doek gedrenkt in ontsmettingsalcohol. Draag beschermende handschoenen en vermijd direct contact met de snijrand.

De aanslag is niet meer precies, hoe stel ik deze af?

Draai de schroeven van de aanslag los, lijn deze uit op de gewenste markering, en draai ze weer vast. Controleer met een winkelhaak.

Kan ik karton of plastic snijden met deze papiersnijder?

Nee, dit model is alleen ontworpen voor papier. Het snijden van karton of plastic kan het mes en de machine beschadigen.

Wat te doen als het mes bot is?

Slijp het mes met een slijpsteen of vervang het. Regelmatig slijpen verlengt de levensduur.

Is de veiligheid betrouwbaar?

Ja, de papiersnijder heeft een vingerbeschermer, een mesvergrendeling en een veiligheidsrem. Volg de gebruiksaanwijzingen.

Hoe voorkom ik dat het papier wegglijdt tijdens het snijden?

Gebruik de ingebouwde papierpers om de vellen op hun plaats te houden. Zorg ervoor dat de aanslag goed is vastgedraaid.

Waar vind ik de originele handleiding in PDF-formaat?

U kunt de handleiding gratis downloaden op notice-facile.com door uw taal te selecteren.

De papiersnijder is erg zwaar, hoe verplaats ik hem?

Til hem voorzichtig op aan de stalen basis. Gebruik indien nodig een steekwagen. Trek niet aan het mes.

GEBRUIKSAANWIJZING Vario Duplex 5000 OLYMPIA

Belangrijke veiligheidsinformatie....34

Aansprakelijkheid ....35

Bedoeld gebruik....35

Kenmerken 36

Hefboomsnijmachine....36

Snede kiezen....38

Snijkop vervangen 39

Hoekafronder....39

Garantie 40

Italiano IT CH

Belangrijke veiligheidsinformatie

Neem het volgende in acht om er zeker van te zijn dat u het snijapparaat op de juiste manier gebruikt:

1 Lees deze instructies aandachtig door en volg ze op bij het gebruik van het apparaat.
2 Gebruikshandleiding voor toekomstig gebruik bewaren.
3 Vóór gebruik plaatst u het apparaat op een vlakke en stabiele ondergrond.
4 Loszittende delen van kleding, stropdassen, sieraden, lang haar of andere losse voorwerpen uit de buurt van de snijplaat houden. Gevaar voor persoonlijk letsel!
5 Vóór het snijden verwijdert u alle nietjes en paperclips uit het document.
6 Bedien het apparaat op een stabiele ondergrond en altijd met twee handen.
7 Het apparaat is alleen bedoeld voor het snijden van papier.
8 Houd het apparaat buiten bereik van kinderen.
9 U mag de snijders niet slijpen of smeren.
10 Als een snijder of de behuizing ervan beschadigd is, mag het apparaat niet worden gebruikt.
11 Als de mesbeveiliging niet op de juiste manier erin gezet is, mag het apparaat niet worden gebruikt.
12 Zorg ervoor dat uw vingers bij vervanging van de snijder geen snijletsel oplopen. Aanraking van de messen moet altijd worden vermeden.
13 Bij het verplaatsen of wegzetten van het apparaat mag het mes niet worden vastgepakt.
14 Kinderen en minderjarigen mogen het apparaat alleen onder toezicht van een volwassene gebruiken.
15 Het apparaat is niet bedoeld voor het knippen van vingernagels.

Aansprakelijkheid

Wij aanvaarden geen enkele aansprakelijkheid voor de juistheid van deze gebruikshandleiding en van de informatie die betrekking heeft op technische eigenschappen van het product. Het in deze documentatie beschreven product en de bijbehorende accessoires worden voortdurend verder ontwikkeld en verbeterd. Daarom behouden wij ons het recht voor om componenten, accessoires, technische specificaties en deze gebruiksaanwijzing zonder voorafgaande aankondiging op elk gewenst moment te wijzigen.

Bedoeld gebruik

Dit snijapparaat mag alleen worden gebruikt voor het op maat snijden van papier, kaarten, fotopapier en lamineerfolies. Elk ander gebruik is in strijd met de voorschriften. Eigenmachtige wijzigingen of ombouw zijn niet toe-gestaan.

Kenmerken

Nauwkeurig op maat snijden van foto's, kaarten, prints of gelamineerd papier

• Hefboomsnijmachine inclusief aandruklijst met vingerbescherming
• Rollensnijder met 3 snijfuncties (rechte snede, perforatie en gegolfde snede)
  • Hoekafronder met uittrekbare opvangbak
• Visuele positioneringshulp in cm (lijnen, hoeken, schaal)
  • Geïntegreerde draaggreep
• Rubber pootjes voor stabiele plaatsing

Hefboomsnijmachine

Oplegvlak: 334 × 253 mm (A4)

Snijcapaciteit: Maximaal 10 bladen (80 g/m²)

Aandruklijst met vingerbescherming

Mes van roestvast staal

Uittrekbare greep met bescherming in rubberen oppervlak

1 Plaats de snijplaat met de hefboomsnijkant naar boven op een stabiele en vlakke ondergrond.
2 Druk de veiligheidsknop (afb. 1, A) in om de fixatie los te draaien en trek de greep uit (afb. 1, B).
3 Beweeg de hefboom van de snijplaat naar boven.
4 Leg het te snijden materiaal op de gewenste positie onder de aandruklijst en druk deze naar onderen (afb. 2, A).
5 Druk de hefboom voor het snijden naar onderen (afb. 2, B).
6 Druk na afronding van de werkzaamheden de veiligheidsknop in en schuif de greep in (afb. 3).

Afb. 1 Afb. 2 Afb. 3

Rollensnijder

Oplegvlak: 334 × 240 mm (A4)

Rollensnijder met geïntegreerde keuzeschakelaar en verstelbeveiliging

Snijfuncties:

1. Rechte snede Snijcapaciteit: Maximaal 5 bladen (80 g/m²)
2. Perforatie Snijcapaciteit: Maximaal 3 bladen (80 g/m²)
3. Gegolfde snede Snijcapaciteit: Maximaal 3 bladen (80 g/m²)

De messen bevinden zich in een beschermende behuizing.

Een reserve-snijlijst bevindt zich in het opbergvak.

1 Plaats de snijplaat met de rollensnijkant naar boven op een stabiele en vlakke ondergrond.
2 Schuif de snijkop naar één kant van de geleidingsrail (afb. 4).
3 Leg het te snijden materiaal op de gewenste positie onder de aandruklijst en houd het materiaal met één hand vast terwijl u snijdt.

Opmerking: Houd het geplaatste materiaal goed vast, omdat anders onnauwkeurigheden kunnen ontstaan. Het raster en de meetinrichtingen op de snijplaat kunnen als positioneringshulp dienen.

4 Druk de snijkop naar onderen en trek hem over de geleidingsrail.

Opmerking: Om een foutieve snijkant te voorkomen leidt u de snijkop NIET terug maar verwijdert u na het snijden het geplaatste materiaal.

De rollensnijder kan drie verschillende sneden maken. De gebruiker kan de snede afhankelijk van de toepassing kiezen.

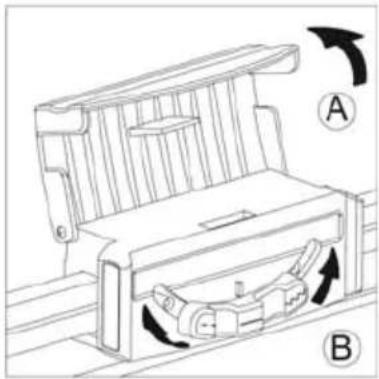

1 Open de afdekking aan de snijkop (afb. 5, A).
2 Beweeg de keuzeschakelaar om de gewenste snede te verkrijgen (afb. 5, B).

Opmerking: Op de schakelaar zijn diverse sneden zichtbaar. Beweeg de schakelaar naar links voor gegolfde snede en naar rechts voor perforatie.

3 Sluit de afdekking aan de snijkop.

De snijlijst heeft vier snijkanten (2 per kant). Als de snede onnauwkeurig wordt, moet u de snijlijst zodanig draaien dat een van de ongebruikte snijkanten wordt gebruikt. Als de snijlijst versleten is, vervangt u hem als volgt:

1 Schuif de snijkop naar het einde van de geleidingsrail.
2 Neem de snijlijst aan de andere kant uit de groef (afb. 6).
3 Schuif de nieuwe snijlijst in de groef.

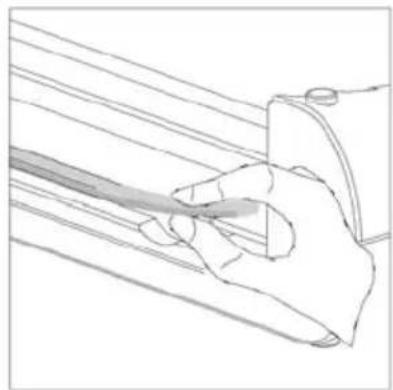

Opmerking: Een reserve-snijlijst bevindt zich in het opbergvak in de geleidingsrail (afb. 7).

Als het lemmet van de snijkop beschadigd of versleten is, moet het worden vervangen.

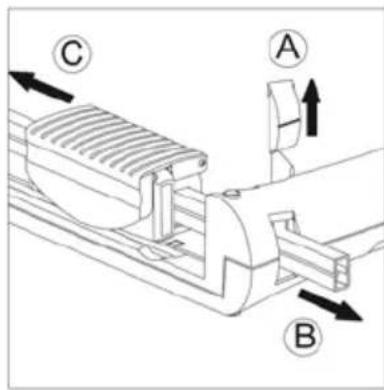

1 Verwijder de eindkap uit de grondplaat (afb. 8, A).
2 Neem de geleidingsrail uit de grondplaat (afb. 8, B).
3 Vervang de oude snijkop door een nieuwe (afb. 8, C).

4 Schuif de geleidingsrail in de grondplaat.
5 Zet de eindkap in de grondplaat.

Hoekafronder

1 Leg het te snijden materiaal in de hoekafronder (maximaal 1 blad) (afb. 9, A).
2 Druk de uitvoeringsknop in (afb. 9, B).
3 Neem na het snijden de opvangbak uit en maak hem leeg (afb. 10).

Afb. 9 Afb. 10

Beslist goed opbergen!

Geachte klant,

Het verheugt ons dat u voor de snijplaat van Olympia hebt gekozen. Als het apparaat tegen de verwachting in een technisch probleem heeft, verzoeken wij u op de volgende punten te letten:

- De garantieperiode voor het apparaat bedraagt 24 maanden.

- Bewaar beslist de aankoopbon en de originele verpakking.

- Als er een probleem optreedt, verzoeken wij u eerst onze hotline te bel- len:

[phone]

Ons vakbekwaam personeel kan u vaak al telefonisch verder helpen.

- Als de fout echter niet telefonisch kan worden verholpen, verzoeken wij u om het apparaat in de originele verpakking naar het volgende adres te zenden:

Servicecenter Hattingen

Reparaties in het kader van de garantie kunnen alleen worden uitgevoerd als de aankoopbon wordt meegezonden.

Wij danken u voor uw begrip.

Met vriendelijke groet,

Als de rollensnijder of de snijlijst versleten zijn, neem dan contact op met de hotline.
