MANUALE UTENTE Vario Duplex 5000 OLYMPIA

Importanti indicazioni di sicurezza....41

Esclusione di responsabilità ....42

Impiego conforme agli usi previsti....42

Caratteristiche di prestazione....43

Taglierina a leva....43

Scelta del tipo di taglio....45

Sostituzione della testina di taglio 46

Arrotondangoli 46

Garanzia 47

Česky CZ

Importanti indicazioni di sicurezza

L'esercizio affidabile della taglierina richiede l'osservanza di quanto segue:

1 Leggere attentamente le presenti istruzioni ed osservarle scrupolosamente durante l'utilizzo dell'apparecchio.
2 Conservare le istruzioni per l'uso per gli utilizzi futuri.
3 Prima dell'esercizio, posizionare l'apparecchio in un punto di lavoro fisso e piano.
4 Tenere lontano dal refilatore lembi di abbigliamento, cravatte, gioielli, capelli lunghi o altri oggetti liberi. Pericolo di lesioni!
5 Prima di procedere al taglio, rimuovere eventuali graffette o clip dal documento.
6 Adoperare l'apparecchio posizionato in un punto di lavoro fisso con entrambe le mani.
7 L'apparecchio va adoperato unicamente per tagliare carta.
8 Tenere lontano l'apparecchio dalla portata dei bambini.
9 Il refilatore non richiede alcun intervento di lubrificazione o rettifica.
10 In caso di danneggiamento di una lama o dell'alloggiamento di una lama non è consentito utilizzare ulteriormente l'apparecchio.
11 In caso di errato posizionamento della protezione lama non è consentito utilizzare ulteriormente l'apparecchio.
12 Fare attenzione a non ledere le dita in sede di sostituzione delle lame. Evitare in linea generale qualsiasi contatto con le lame.
13 Durante le operazioni di movimentazione o conservazione dell'apparecchio non è consentito entrare in contatto con le lame.
14 L'utilizzo dell'apparecchio da parte di bambini o minori è consentito solo alla presenza di adulti.
15 L'apparecchio non va adoperato per il taglio delle unghie delle mani.

Esclusione di responsabilità

In qualità di costruttore non rispondiamo per l'esattezza delle informazioni relative alle caratteristiche tecniche e della presente documentazione. Il prodotto e gli eventuali accessori descritti nel presente manuale sono soggetti a continue migliorie e sviluppi. Pertanto ci riserviamo il diritto di modificare in qualsiasi momento e senza preavviso alcuno componenti, accessori, specifiche tecniche e la presente documentazione di prodotto.

Impiego conforme agli usi previsti

La presente taglierina va usata esclusivamente per tagliare carta, cartoline, carta fotografica e pellicole di plastificazione. Qualsiasi altro impiego è da ritenersi non conforme alle disposizioni. Non sono ammesse modifiche o variazioni arbitrarie.

Caratteristiche di prestazione

Perfetto taglio di fotografie, cartoline, stampe o carta laminata.

• Taglierina a leva + profilo pressore con paramano
• Taglierina a rullo con 3 funzioni di taglio (taglio diritto, perforazione e taglio ondulato)
• Arrotondangoli con recipiente di raccolta estraibile
• Dispositivo visivo di posizionamento in cm (linee, angoli, scala)
  • Impugnatura integrata
• Piedini in gomma per una tenuta sicura

Taglierina a leva

Superficie di appoggio: 334 x 253 mm (A4)

Spessore di taglio: max. 10 fogli (80g/m²)

Profilo pressore con paramano di protezione

Lama in acciaio inossidabile

Leva estraibile con protezione in superficie gommata

1 Posizionare il refilatore con taglierina a leva rivolta in alto su una superficie piana e compatta.

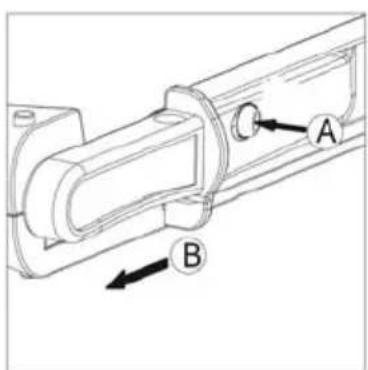

2 Premere il tasto di arresto (figura 1, A) per rilasciare il blocco ed estrarre la leva (figura 1, B).
3 Spostare quindi in alto la leva del refilatore.
4 Allineare il materiale da tagliare nella posizione di taglio desiderata sotto al profilo pressore che va quindi spinto in basso (figura 2, A).
5 Abbassare la leva per tagliare (figura 2, B).
6 Una volta concluso il taglio, premere il tasto di arresto facendo rientra-re la leva (figura 3).

Superficie di appoggio: 334 x 240 mm (A4)

Taglierina a rullo con selettore integrato e pressino bloccabile

Funzioni di taglio:

1. Taglio diritto Spessore di taglio: max. 5 fogli (80g/m²)
2. Perforazione Spessore di taglio: max. 3 fogli (80g/m²)
3. Taglio ondulato Spessore di taglio: max. 3 fogli (80g/m²)

Le lame si trovano all'interno di un involucro protetto.

Un sistema a lama di ricambio si trova nel vano di conservazione.

1 Posizionare il refilatore con taglierina a rulli rivolta in alto su una superficie piana e compatta.

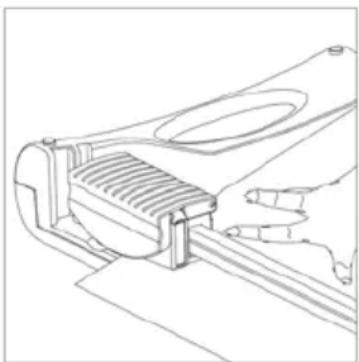

2 Spingere la testina di taglio contro un lato della guida di posizionamento (figura 4).
3 Allineare il materiale da tagliare nella posizione desiderata sotto al profilo pressore e tenere il materiale fermo con una mano durante il taglio.

Nota: Tenere saldamente il materiale posizionato altrimenti la lavorazione può risultare imprecisa. La griglia e le marcature di misurazione presenti sul refilatore possono aiutare il corretto posizionamento.

4 Spingere la testina di taglio in basso facendola scorrere lungo la guida di posizionamento.

Nota: Per evitare delle imperfezioni dello spigolo di taglio, NON fare scorrere la testina di taglio indietro ma rimuovere prima il materiale inserito subito dopo il taglio.

Scelta del tipo di taglio

La taglierina a rullo consente tre tipi di taglio differenti. L'operatore ha così modo di scegliere il tipo di taglio in base alle esigenze.

1 Aprire la copertura presso la testina di taglio (figura 5, A).

2 Spostare il selettore fino ad ottenere il taglio desiderato (figura 5, B).

Nota: Sul selettore sono riportati i vari tipi di taglio che è quindi possibile individuare con facilità. Spostare il selettore a sinistra per il taglio ondulato oppure spostare il selettore a destra per la perforazione.

3 Chiudere la copertura presso la testina di taglio.

Sostituzione del sistema a lama

Il sistema a lama ha quattro spigoli di taglio (2 per lato). Nel caso in cui il taglio risultasse impreciso, girare la lama in modo da impiegare uno degli spigoli di taglio non utilizzati. Non appena il sistema a lama risulta usurato, sostituirlo come segue:

1 Spingere la testina di taglio alla fine della guida di posizionamento.
2 Rimuovere il sistema a lama dalla rispettiva giunzione a maschio sfi- landolo dal lato opposto (figura 6).
3 Spingere quindi il nuovo sistema a lama nella giunzione a maschio.

Nota: Un sistema a lama di ricambio di trova all'interno del vano di conservazione nella guida di posizionamento (figura 7).

Sostituzione della testina di taglio

Non appena la lama della testina di taglio risulta danneggiata o usurata, procedere a sostituzione come segue:

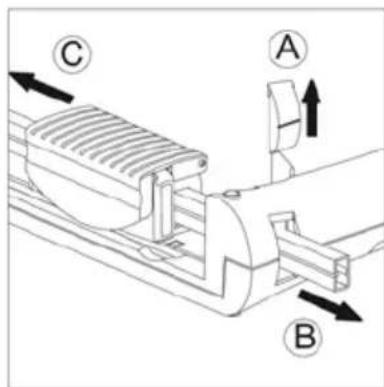

1 Rimuovere l'estremità terminale dalla piastra di fondo (figura 8, A).

2 Rimuovere la guida di posizionamento dalla piastra di fondo (figura 8, B).

3 Sostituire la testina di taglio vecchia con un pezzo nuovo (figura 8, C).

4 Spingere la guida di posizionamento nella piastra di fondo.
5 Riposizionare l'estremità terminale nella piastra di fondo.

Arrotondangoli

1 Posizionare il materiale da tagliare nell'arrotondangoli (max. 1 foglio) (figura 9, A).
2 Premere il tasto per eseguire l'operazione (figura 9, B).
3 Rimuovere quindi il recipiente di raccolta per svuotarlo (figura 10).

figura 9 figura 10

Conservare assolutamente!

Gentile cliente,

ci congratuliamo con Lei per la scelta del refilatore Olympia. In caso di imprevisti problemi tecnici con l'apparecchio, si prega di tenere conto di quanto segue:

• Il periodo di garanzia per l'apparecchio ricopre 24 mesi.
• Conservare necessariamente lo scontrino di acquisto e la confezione originale.
• In caso di problemi, rivolgersi innanzitutto al nostro servizio telefonico di assistenza chiamando al numero:

[phone]

Spesso il nostro personale tecnico è in grado di offrire aiuto al telefono.

- Non sempre è comunque possibile eliminare l'errore telefonicamente; in tal caso può rendersi necessario inviare l'apparecchio all'interno della confezione originale al seguente indirizzo:

Service-Center / Centro di assistenza Hattingen

Riparazioni eseguite nel periodo di garanzia sono possibili soltanto in virtù dello scontrino d'acquisto accluso all'apparecchio.

Grazie per la collaborazione.

Cordiali saluti

Materiale di consumo

Con taglierina a rullo o sistema a lama usurati, si prega di rivolgersi al nostro servizio telefonico di assistenza.
