NÁVOD K OBSLUZE Vario Duplex 5000 OLYMPIA

Důležité bezpečnostní pokyny....48

Vyloučení záruky....49

Používání pro daný účel....49

Výkonové znaky ....50

Páková řezačka ....50

Volba vzhledu řezu 52

Výměna řezací hlavy....53

Zaoblovačka rohů ....53

Záruka 54

Důležité bezpečnostní pokyny

Aby byla zaručena spolehlivá práce s řezacím přístrojem, respektujte prosím následující:

1 Pozorně si prosím pročtěte tyto pokyny a dodržujte je při manipulaci s Vaším přístrojem.
2 Návod k obsluze uschovejte pro pozdější použití.
3 Před použitím postavte přístroj na rovné a stabilní pracovní místo.
4 Volné části oděvu, kravaty, šperky, dlouhé vlasy nebo jiné volné předměty udržujte v bezpečné vzdálenosti od přístroje. nebezpečí zranění!
5 Před řezáním odstraňte z dokumentu sešívací svorky, příp. kancelářské sponky.
6 Přístroj obsluhujte dvěma rukama na stabilním pracovním místě.
7 Přístroj je určen pouze k řezání papíru.
8 Zabraňte dětem v přístupu k přístroji.
9 Řezačka by se neměla mazat ani brousit.
10 Přístroj nelze provozovat tehdy, pokud je poškozena řezačka nebo těleso řezačky.
11 Přístroj nelze provozovat tehdy, pokud není správně nasazena ochrana nože.
12 Dejte pozor na to, aby při výměně řezačky nedošlo k pořezání prstů. Zásadně je nutné vyhnout se kontaktu s noži.
13 Při přemístění nebo odstavení přístroje nelze sahat na nůž.
14 Děti a nezletilí smějí přístroj provozovat pouze pod dohledem dospělé osoby.
15 Přístroj není určen ke střihání nehtů.

Vyloučení záruky

Nepřebíráme žádnou záruku za správnost informací, vztahujících se na technické vlastnosti a tuto dokumentaci. Výrobek a popř. jeho příslušenství, popsane v této dokumentaci, podléhají stálému zlepšování a dalšímu vývoji. Z tohoto důvodu si vyhrazujeme právo, bez předchozího oznámení kdykoliv změnit komponenty, příslušenství, technické specifikace i tuto dokumentaci výrobku.

Používání pro daný účel

Tento řezací přístroj smí být používán pouze pro přiříznutí papíru, pohlednic, fotopapíru a laminovacích fólií. Každé jiné použití platí jako používání pro jiný než daný účel. Svémocné provádění změn nebo přestaveb není přípustné.

Výkonové znaky

Perfektní přiříznutí fotografií, pohlednic, výtisků nebo laminovaného papíru.

• páková řezačka + přítlačná lišta s prstovou ochranou
• kotoučová řezačka s 3 řezacími funkcemi (přímý řez, perforace a zvlněný řez)
• zaoblovačka rohů s vysouvatelnou zachycovací nádobkou
• vizuální polohovací pomůcka v cm (čáry, úhly, stupnice)
• integrovaná nosná rukojeť
• pryžové patky pro bezpečnou oporu

Páková řezačka

Dosedací plocha: 334 x 253 mm (A4)

Řezný výkon: max. 10 listů (80 g/m²)

Přítlačná lišta s prstovou ochranou

Čepel z nerezové oceli

Teleskopická rukojeť s pojistkou v pogumovaném povrchu

1 Řezací desku umístěte na stabilní a rovný povrch, stranou pákové řezačky směrem nahoru.

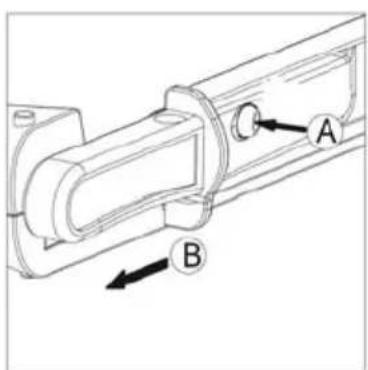

2 Pro uvolnění fixace stiskněte pojistný knoflík (obr. 1, A) a rukojeť vytáhněte ven (obr. 1, B).
3 Pákou řezací desky pohybujte směrem nahoru.
4 Materiál, který chcete řezat, uložte pod přítlačnou lištu do požadované polohy, a lištu stlačte dolů (obr. 2, A).
5 Řezací páku stlačte dolů (obr. 2, B).
6 Po ukončení práce stiskněte pojistný knoflík a rukojeť zasuňte dovnitř (obr. 3).

Kotoučová řezačka s integrovaným volícím spínačem a přestavitelnou pojistkou

Řezací funkce:

1. přímý řez řezný výkon: max. 5 listů (80 g/m²)
2. perforace řezný výkon: max. 3 listy (80 g/m²)
3. zvlněný řez řezný výkon: max. 3 listy (80 g/m²)

Nože jsou uloženy v chráněném pouzdru.

Náhradní řezná lišta se nachází v úložné přihrádce.

1 Řezací desku umístěte na stabilní a rovný povrch, stranou kotoučové řezačky směrem nahoru.

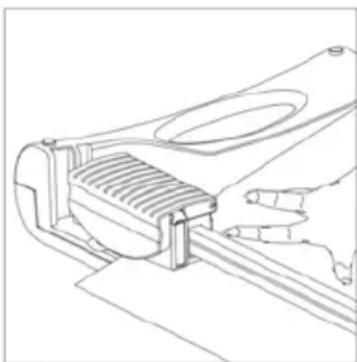

2 Řezací hlavu zasuňte na jednu stranu vodící kolejničky (obr. 4).
3 Materiál, který chcete řezat, uložte pod přítlačnou lištu do požadované polohy, a během řezání jej jednou rukou přidržte.

Upozornění: Umístěný materiál držte pevně, protože jinak by mohlo dojít k nepřesnostem. Rastr a měřící zařízení na řezací desce mohou sloužit jako polohovací pomůcka.

4 Řezací hlavu stlačte dolů a ved'te ji přes vodící kolejničku.

Upozornění: Pro zamezení vadné řezné hrany NIKDY neveďte řezací hlavu zpět, ale po řezání vytáhněte vložený materiál.

Kotoučová řezačka je vybavena třemi různými vzhledy řezu. Uživatel si může vzhled řezu volit v závislosti na použití.

1 Na řezací hlavě otevřete kryt (obr. 5, A).

2 Volícím spínačem pohybujte tak dlouho, dokud se neobjeví požadovaný vzhled řezu (obr. 5, B).

Upozornění: Na spínači uvidíte různé vzhledy řezu. Pro zvlněný řez pohybujte spínačem doleva, nebo pro perforaci doprava.

3 Zavřete kryt na řezací hlavě.

Řezná lišta má 4 řezné hrany (2 na každé straně). Pokud je vzhled řezu nečistý, měli byste řeznou lištu otočit tak, abyste použili jednu z nepoužívaných řezných hran. Po spotřebování řezné lišty tuto pak vyměňte takto:

1 Zasuňte řezací hlavu až na konec vodící kolejničky.

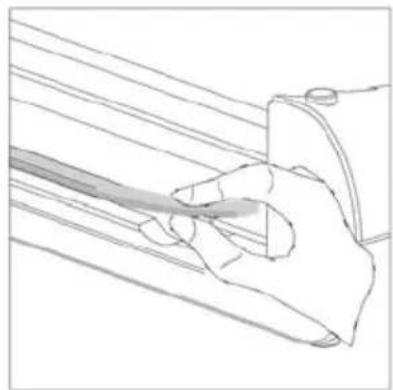

2 Řeznou lištu vyjměte na druhé straně z drážky (obr. 6).

3 Do drážky zasuňte novou řeznou lištu.

Upozornění: Náhradní řezná lišta se nachází v úložné přihrádce ve vodící kolejničce (obr. 7).

Je-li čepel řezací hlavy poškozena nebo opotřebena, musí být vyměněna.

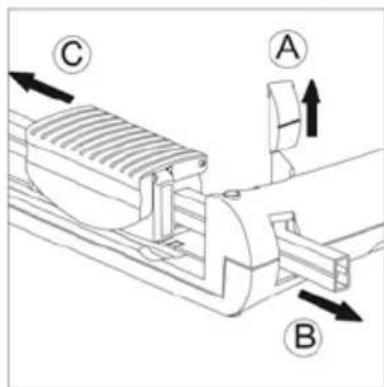

1 Ze základní desky sejměte koncovou čepičku (obr. 8, A).

2 Ze základní desky vytáhněte vodící kolejničku (obr. 8, B).

3 Vyměňte starou řezací hlavu za novou (obr. 8, C).

4 Vodící kolejničku zasuňte do základní desky.

5 Nasad'te koncovou čepičku do základní desky.

Zaoblovačka rohů

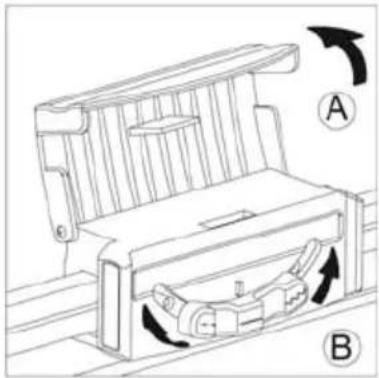

1 Do zaoblovačky rohů vložte materiál, který má být řezán (max. 1 list) (obr. 9, A).

2 Stiskněte prováděcí knoflík (obr 9, B).

3 Po provedení práce vyjměte zachycovací nádobku a tuto vyprázdněte (obr. 10).

Obr. 9 Obr. 10

Bezpodmínečně uschovejte!

Vážený zákazníku,

těší nás, že jste se rozhodl pro řezací desku Olympia. Pokud by se na Vašem přístroji proti očekávání vyskytl nějaký technický problém, respektujte prosím následující body:

- Záruční doba u Vašeho přístroje činí 24 měsíců.

- Bezpodmínečně uschovejte doklad o koupi a originální obal.

- Pokud by se vyskytl problém, zavolejte prosím nejprve naši horkou linku:

[phone]

Často Vám může náš odborný personál poradit telefonicky.

- Pokud by však nebylo možné závadu telefonicky odstranit, vložte prosím Váš přístroj do originálního obalu a zašlete na následující adresu:

Záruční opravy mohou být provedeny pouze s přiloženým dokladem o koupi.

Srdečně děkujeme za Vaše porozumění.

S přátelskými pozdravy

Vaše společnost Olympia Business Systems

Vertriebs GmbH

Opotřebovaný materiál

Pokud je kotoučová řezačka nebo řezná lišta opotřebována, obrat'te se prosím na horkou linku.
