NÁVOD K OBSLUZE Vario Duplex 4000 OLYMPIA

cz Oboustranná řezací deska

Důležité bezpečnostní pokyny....55

Vyloučení záruky 56

Používání pro daný účel 56

Přehled 56

Výkonnostní znaky....57

Páková řezačka 57

Kotoučová řezačka 58

Volba vzhledu řezu 59

Výměna řezné lišty 60

Výměna kotoučové řezačky....61

Záruka 62

Důležité bezpečnostní pokyny

Aby byla zaručena spolehlivá práce s řezacím přístrojem, respektujte prosím následující:

1 Pozorně si prosím pročtěte tyto pokyny a dodržujte je při manipulaci s Vaším přístrojem.
2 Návod k obsluze uschovejte pro pozdější použití.
3 Před použitím postavte přístroj na rovné a stabilní pracovní místo.
4 Při přemístění nebo odstavení přístroje se v žádném případě nedotýkejte nože.
5 Přístroj obsluhujte oběma rukama.
6 Volné části oděvu, kravaty, šperky, dlouhé vlasy nebo jiné volné předměty udržujte v bezpečné vzdálenosti od přístroje. Nebezpečí zranění!
7 Přístroj je určen pouze k řezání papíru.
8 Před řezáním odstraňte z dokumentu případně se vyskytující sešívací svorky nebo kancelářské sponky.
9 Řezačky nesmějí být mazány ani broušeny.
10 Přístroj nelze provozovat tehdy, pokud je poškozena řezačka nebo těleso řezačky.
11 Přístroj nelze provozovat tehdy, pokud není správně nasazena ochrana nože.
12 Dejte pozor na to, abyste si při výměně řezačky nepořezali prsty. Zásadně se vyhýbejte kontaktu s noži.
13 Zabraňte přístupu dětí k přístroji.
14 Děti a nezletilí smějí přístroj provozovat pouze pod dohledem dospělé osoby.
15 Přístroj není určen ke stříhání nehtů.

Vyloučení záruky

Nepřebíráme žádnou záruku za správnost informací, které se týkají technických vlastností a zde předložené dokumentace. V této dokumentaci popsaný výrobek, respektive jeho příslušenství jsou neustále zlepšovány a dále vyvíjeny. Z tohoto důvodu si vyhrazujeme právo, bez předchozího oznámení kdykoliv změnit komponenty, příslušenství, technické specifikace i tuto dokumentaci výrobku.

Používání pro daný účel

Tento řezací přístroj smí být používán pouze pro seříznutí papíru, pohlednic, fotopapíru a laminovacích fólií. Jakékoliv jiné použití se považuje za použití neodpovídající účelu. Svévolné provádění změn nebo přestaveb není přípustné.

Přehled

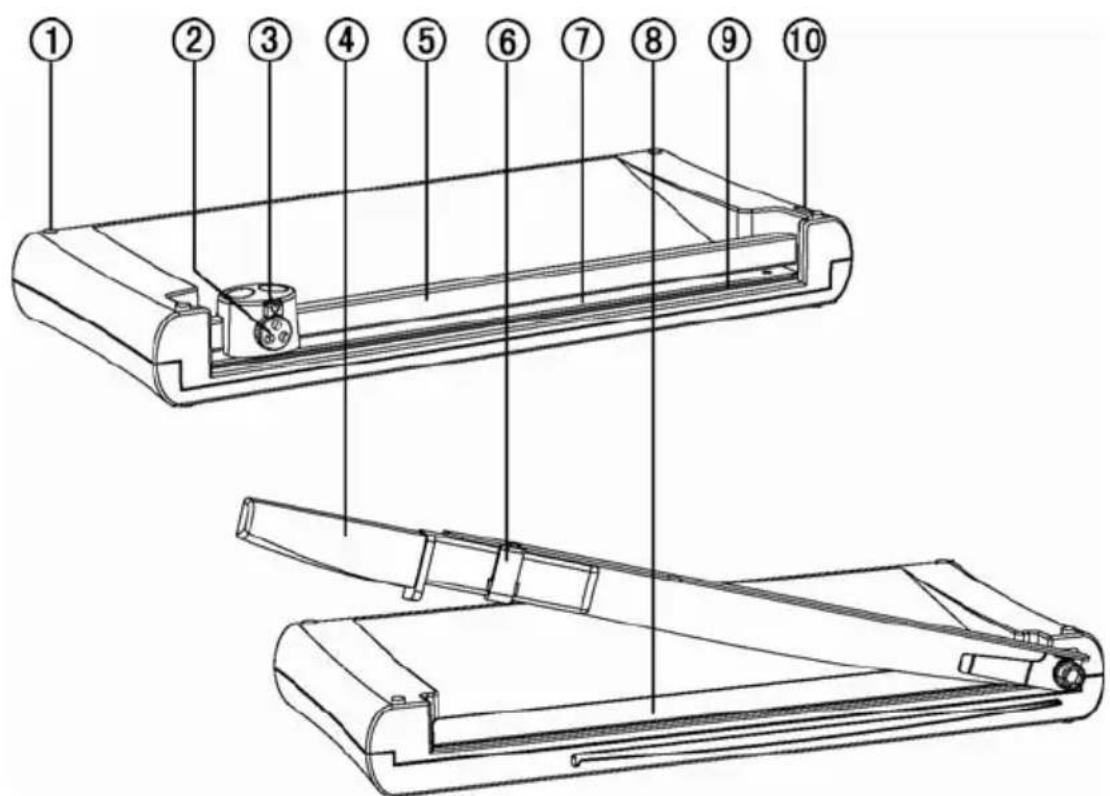

1 Pryžové patky 6 Zablokování
2 Knoflíkem	7 Přítlačná lišta
3 Nastavitelnou pojistkou	8 Přítlačná lišta s prstovou ochranou
4 Řezací páka	9 Řezná lišta
5 Vodící kolejničce	10 Víčko

Výkonnostní znaky

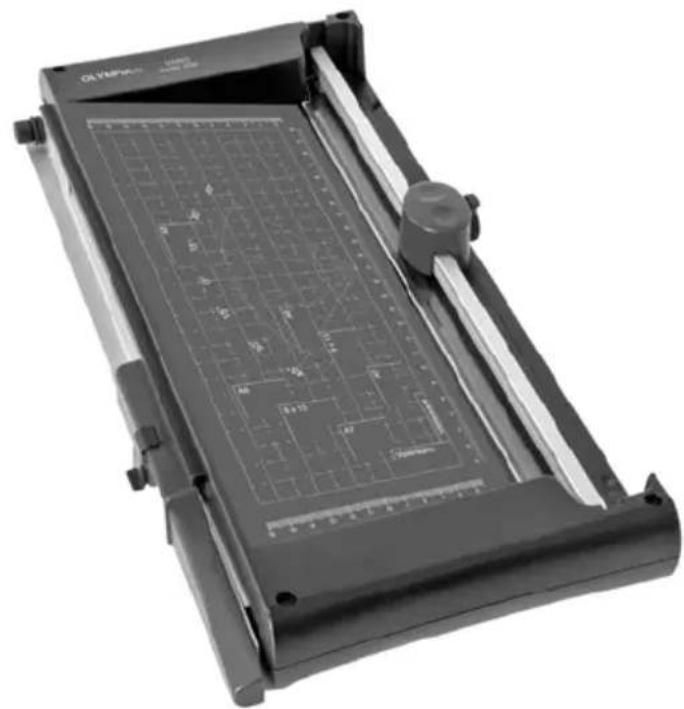

Dokonalé seříznutí fotografií, pohlednic, výtisků nebo laminovaného papíru.

• páková řezačka + přítlačná lišta s prstovou ochranou
• kotoučová řezačka s 3 řezacími funkcemi (rovný řez, perforace a zvlněný řez)
• vizuální polohovací pomůcka v cm (čáry, úhly, stupnice)
• pryžové patky pro bezpečné umístění
  • velikost: 405x195x50 mm (DxŠxV)
• hmotnost: 1,1 kg
  • délka řezu: 270 mm

Páková řezačka

Řezný výkon: max. 5 listů (80g/m²)

Přítlačná lišta s prstovou ochranou

Čepel z nerezové oceli

1 Řezací desku umístěte na stabilní a rovný povrch, stranou pákové řezačky směrem nahoru.

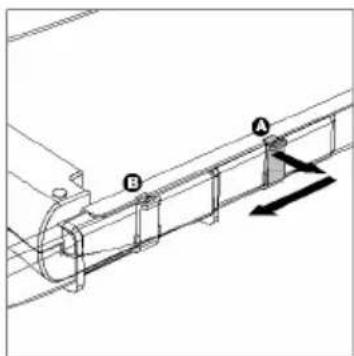

2 Řezací páka je na spodní hraně Řezací desky zajištěna. Pro odjištění Řezací páky vytáhněte pojistku směrem nahoru (obr. 1, A) a tuto pak posuňte směrem dopředu do polohy B (obr. 1).
3 Pákou řezací desky pohybujte směrem nahoru.
4 Materiál, který chcete řezat, uložte pod přítlačnou lištu do požadované polohy a lištu stlačte dolů (obr. 2).
5 Pro řezání druhou rukou stlačte páku dolů (obr. 2).
6 Pro opětovné zajištění řezací páky po dokončení činnosti stlačte páku úplně dolů, pojistku zatáhněte směrem doprava do polohy B a tuto posuňte dozadu do polohy A (obr. 3).

Kotoučová řezačka s integrovaným volícím přepínačem a nastavitelnou pojistkou

Řezací funkce:

1. rovný řez řezný výkon: max. 3 listy (80g/m²)
2. perforace řezný výkon: max. 3 listy (80g/m²)
3. zvlněný řez řezný výkon: max. 3 listy (80g/m²)

Nože jsou uloženy v chráněném pouzdru.

Náhradní řezná lišta se nachází v úložné přihrádce.

1 Řezací desku umístěte na stabilní a rovný povrch, stranou kotoučové řezačky směrem nahoru.
2 Řezací hlavu zasuňte na jednu stranu vodící kolejničky.

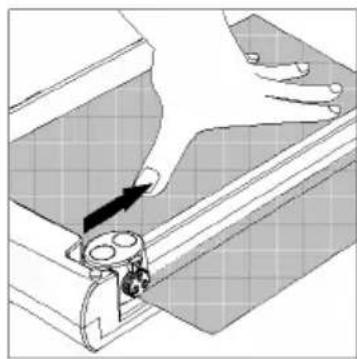

3 Materiál určený k řezání položte do požadované polohy pod průsvitnou přítlačnou lištu a během řezání jej jednou rukou přidržte.

Upozornění: Umístěný materiál držte pevně, jinak může dojít k nepřesnostem. Rastr a měřící zařízení na řezací desce mohou sloužit jako polohovací pomůcka.

4 K řezání stlačte řezací hlavu dolů a táhněte ji podél vodící kolejničky až na druhou stranu.

Upozornění: Aby nedošlo k vadné řezné hraně, NIKDY neveďte řezací hlavu zpět, ale odstraňte po řezání vložený materiál.

Kotoučová řezačka je vybavena třemi různými vzhledy řezu: rovný řez, perforace a zvlněný řez.Vyberte si vhodný vzhled řezu.

1 Táhněte pojistku na kotoučové řezačce směrem nahoru (obr. 5).
2 Otáčejte knoflíkem tak dlouho, dokud se pod pojistkou neobjeví symbol požadovaného vzhledu řezu (obr. 5).
3 Zatlačte pojistku na kotoučové řezačce dolů (obr. 5).

Řezná lišta má čtyři řezné hrany (dvě na každé straně). Pokud není vzhled řezu povedený, měli byste řeznou lištu otočit tak, abyste využili jednu z nepoužitých řezných hran.

1 Posuňte kotoučovou řezačku na jeden konec vodící kolejničky.
2 Nyní vyjměte řeznou lištu na druhé straně vodící kolejničky z drážky. K tomuto účelu jsou obě strany vodící kolejničky vybaveny prohlubněmi (obr. 6).
3 Otočte řeznou lištu tak, aby byla využita dosud nepoužitá řezná hrana a řeznou lištu vložte zpět do drážky.

Pokud jsou všechny čtyři řezné hrany řezné lišty opotřebovány, vyměňte řeznou lištu.

Upozornění: Náhradní řezná lišta se nachází v úložné přihrádce ve vodící kolejničce (obr. 7).

Výměna kotoučové řezačky

Jakmile je čepel kotoučové řezačky poškozena nebo opotřebována, je nutno kotoučovou řezačku vyměnit.

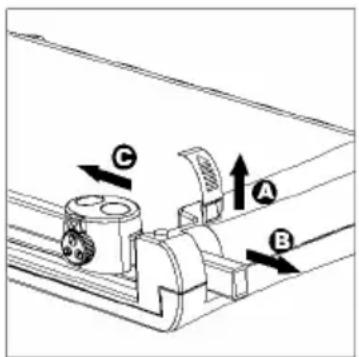

1 Odstraňte koncový kryt vodící kolejničky ze základové desky (obr. 8, A), a tuto vytáhněte nahoru.
2 Vytáhněte vodící kolejničku ven ze základové desky (obr. 8, B).
3 Sejměte přitom kotoučovou řezačku z vodící kolejničky (obr. 8, C).
4 Nahrad'te starou kotoučovou řezačku novou.

5 Zasuňte vodící kolejničku zpět do základové desky a nasadťe přitom novou kotoučovou řezačku.
6 Koncový kryt přiložte shora na otvor na konci vodící kolejničky.

Upozornění: Lze vyměnit pouze kompletní kotoučovou řezačku. Pro získání nové kotoučové řezačky se prosím obrat'te na tel. horkou linku.

Záruka

PROSÍM, BEZPODMÍNEČNĚ USCHOVEJTE!

Milý zákazníku,

těší nás, že jste se rozhodl pro řezací desku Olympia. Pokud by se na Vašem přístroji objevil oproti očekávání technický problém, postupujte následovně:

• Záruční doba pro váš přístroj činí 24 měsíců.
• Bezpodmínečně uschovejte doklad o koupi a originální obal.
• Pokud by se vyskytl problém, zavolejte prosím nejprve naši horkou linku:

[phone] (0,14 € za minutu z německé pevné linky)

Náš odborný personál může často poradit telefonicky.

- Pokud závadu nelze odstranit po telefonu, zašlete přístroj v originálním obalu na následující adresu:

Záruční opravy mohou být provedeny pouze s přiloženým dokladem o koupi.

Srdečně děkujeme za Vaše porozumění.

S prátelským pozdravem

Vaše Olympia Business Systems

Vertriebs GmbH

Opotřebovaný materiál

Pokud je kotoučová řezačka nebo řezná lišta opotřebována, obrat'te se prosím na horkou linku.
