Typ produktu	Řezačka papíru (gilotina)
Značka	Olympia
Model	G 4410
Rozměry (D x Š x V)	Přibližně 350 x 250 x 80 mm
Hmotnost	Přibližně 1,5 kg
Maximální formát papíru	A4 (210 x 297 mm)
Kapacita řezání (listy 80 g/m²)	Až 10 listů
Typ nože	Nerezová ocel, nabroušený
Mechanismus řezání	Ruční páka s bezpečnostním dorazem
Napájení	Žádné (ruční)
Hlavní funkce	Rovný řez papíru, zobrazení řezné linie
Bezpečnost	Chránič nože, transportní zámek, zpětná ochrana
Údržba a čištění	Čistěte suchým hadříkem, nepoužívejte rozpouštědla
Náhradní díly a opravitelnost	Náhradní nůž k dispozici, standardní šrouby
Obecné informace	Kancelářské použití, barva šedá/černá

Často kladené otázky - G 4410 OLYMPIA

Jaký maximální formát papíru lze řezat pomocí Olympia G 4410?

Řezačka papíru Olympia G 4410 přijímá formáty až do A4 (210 x 297 mm).

Kolik listů lze najednou řezat?

Kapacita řezání je přibližně 10 listů standardu 80 g/m².

Jak vyměnit nůž řezačky papíru?

Odemkněte mechanismus, vyjměte opotřebovaný nůž a vložte nový kompatibilní náhradní nůž. Podrobné pokyny naleznete v návodu.

Je řezačka papíru bezpečná pro děti?

Je vybavena chráničem nože a bezpečnostním zámkem, ale použití musí probíhat pod dohledem dospělé osoby.

Jak čistit řezačku papíru?

K odstranění prachu použijte suchý hadřík. Nepoužívejte vodu ani agresivní rozpouštědla.

Kde mohu koupit náhradní nože?

Náhradní nože jsou k dostání u autorizovaných prodejců Olympia nebo na webech s náhradními díly.

Může řezačka papíru řezat karton nebo plast?

Ne, je určena pouze pro papír (až 10 listů). Karton nebo plast by mohly poškodit nůž.

Jak získat návod k použití v češtině?

Návod si můžete zdarma stáhnout ve formátu PDF na webu notice-facile.com.

Co dělat, když řez není rovný?

Zkontrolujte, zda je papír dobře zarovnán proti dorazu a zda je nůž dobře nabroušen. Pokud ne, vyměňte nůž.

Jak bezpečně uložit řezačku papíru?

Zcela spusťte páku, aktivujte transportní zámek a uložte mimo dosah dětí.

NÁVOD K OBSLUZE G 4410 OLYMPIA

Důležité bezpečnostní pokyny 42

Vyloučení záruky 43

Používání pro daný účel 43

Výkonnostní znaky....43

Ovládací prvky 44

Obsluha....45

Záruka....47

Důležité bezpečnostní pokyny

Respektujte prosím následující pokyny, aby bylo zaručeno spolehlivé zacházení s pákovou řezačkou.

1 Pozorně si prosím pročtěte tyto pokyny a dodržujte je při manipulaci s Vaším přístrojem.
2 Návod k obsluze uschovejte pro pozdější použití.
3 Před použitím postavte přístroj na rovné a stabilní pracovní místo.
4 Při přemístění nebo odstavení přístroje se v žádném případě nedotýkejte nože.
5 Přístroj obsluhujte oběma rukama.
6 Volné části oděvu, kravaty, šperky, dlouhé vlasy nebo jiné volné předměty udržujte v bezpečné vzdálenosti od přístroje. Nebezpečí zranění!
7 Přístroj je určen pouze k řezání papíru.
8 Před řezáním odstraňte z dokumentu případně se vyskytující sešívací svorky nebo kancelářské sponky.
9 Nůž se nesmí mazat ani brousit.
10 Přístroj nelze provozovat v případě, že je nůž poškozen.
11 Dávejte pozor, abyste si nepořezali prsty. Zásadně se vyhýbejte přímému kontaktu s nožem.
12 Zabraňte přístupu dětí k přístroji.
13 Děti a nezletilí smějí přístroj provozovat pouze pod dohledem dospělé osoby.
14 Přístroj není určen ke střihání nehtů.

Vyloučení záruky

Nepřebíráme žádnou záruku za správnost informací, které se týkají technických vlastností a zde předložené dokumentace. V této dokumentaci popsaný výrobek, respektive jeho příslušenství jsou neustále zlepšovány a dále vyvíjeny. Z tohoto důvodu si vyhrazujeme právo, bez předchozího oznámení kdykoliv změnit komponenty, příslušenství, technické specifikace i tuto dokumentaci výrobku.

Používání pro daný účel

Tato řezačka smí být používána pouze za účelem seříznutí papíru, pohlednic, fotopapíru a laminovacích fólií.

Jakékoliv jiné použití se považuje za použití neodpovídající účelu.

Svévolné provádění změn nebo přestaveb není přípustné.

Neřezejte žádné materiály, které obsahují kov nebo sklo.

Před řezáním odstraňte případně se vyskytující kancelářské sponky a sešivací svorky.

Nepřekračujte maximální řezný výkon (max. 10 listů).

Výkonnostní znaky

Dokonalé seříznutí fotografií, pohlednic, výtisků nebo laminovaného papíru.

• páková řezačka + přítlačná lišta s prstovou ochranou
• vizuální polohovací pomůcka v cm (čáry, úhly, stupnice)
• pryžové patky pro bezpečné umístění
• maximální řezný výkon: maximálně 10 listů najednou.
  • rozměry: 525x332x70 mm (DxŠxV)
• hmotnost: 1,8 kg
  • délka řezu: 423 mm

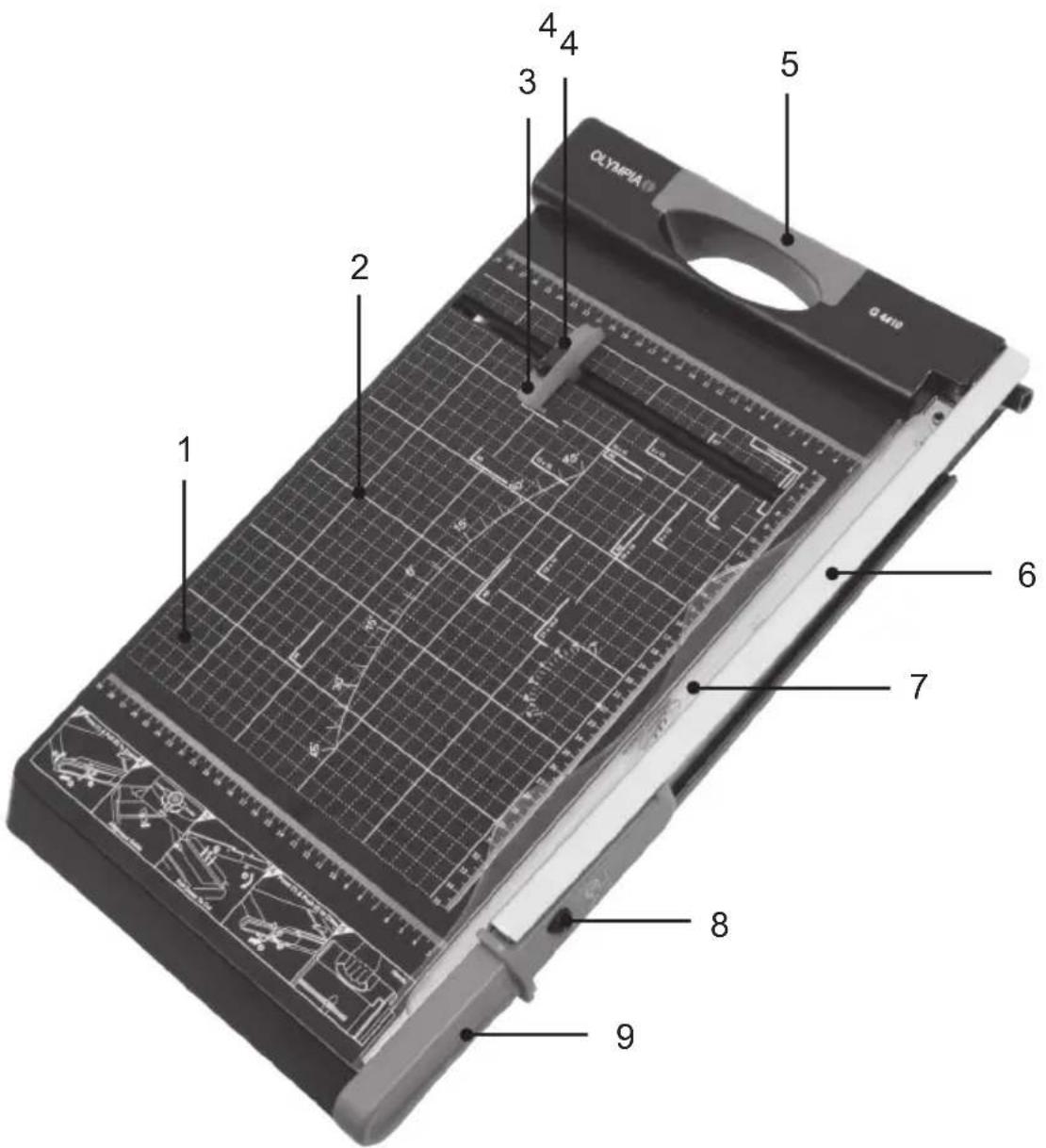

Ovládací prvky

1 pracovní plocha
2 vizuální polohovací pomůcky (značení pro požadovaný formát)
3 posuvná zarážka
4 zařízení pro polohování posuvné zarážky
5 držadlo
6 nůž (čepel z nerez oceli)
7 průsvitná přítlačná lišta
8 pojistka páky
9 rukojeť řezací páky

Obsluha

1. Řezací desku umístěte na stabilní a rovný povrch, stranou pákové řezačky směrem nahoru.

2. Řezací páka je zajištěna na Řezací desce. Pro odjištění Řezací páky postupujte následovně:

– Pojistku páky stlačte dolů (obr. 1/1).
- Současně táhněte rukojeť řezací páky dopředu (obr. 1/2).
- Řezací páku vytáhněte nahoru (obr. 1/3).

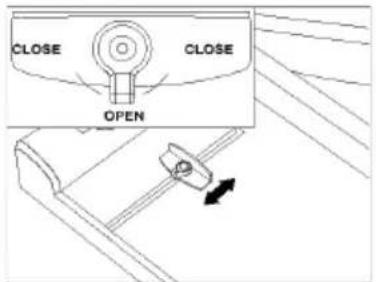

1. Podle potřeby nastavte posuvnou zarážku (obr. 2).

2. Otočením do polohy OPEN uvolněte zařízení pro polohování posuvné zarážky.

3. Posuňte zarážku.
4. Otočte zařízení opět do polohy CLOSE. Otáčet můžete dvěma způsoby: doprava nebo doleva.

1. Řezání provádějte následovně:

2. Řezací páku Řezací desky vytáhněte nahoru.

3. Materiál, který chcete řezat, zasuňte pod přítlačnou lištu a urovnejte jej podle značení pro požadovaný formát na pracovní ploše. Případně jej posuňte k zarážce.
4. Jednou rukou tlačte přítlačnou lištu proti řezanému materiálu (obr. 3/1).

– Druhou rukou seřízněte materiál stlačením řezací páky dolů (obr. 3/2).

1. Po vykonané práci zajistěte z bezpečnostních důvodů řezací páku.

– Řezací páku stlačte úplně dolů.
– Pojistku páky stlačte dolů (obr. 4/1).
- Současně zasuňte rukojeť řezací páky dozadu (obr. 4/2).

1. Pákovou řezačku prénášejte uchopením za držadlo. Upozornění: Předem se ujistěte, že je řezací páka zajištěna.

Vážený zákazník, těší nás, že jste se rozhodli pro tento přístroj. V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a originálním obalem v pro dejně, kde jste přístroj zakoupili.
