BEDIENUNGSANLEITUNG Vario Duplex 4000 OLYMPIA

DE AT CH Doppelseitiges Schneidebrett

GB IE CY Reversible Paper Cutter

FR BE CH Massicot double face

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1 ♦ D-45527 Hattingen

http://www.olympia-vertrieb.de

(17.09.2010)

Deutsch DE AT CH

Wichtige Sicherheitshinweise 6

Haftungsausschluss....7

Bestimmungsgemäße Verwendung 7

Übersicht....7

Leistungsmerkmale....8

Hebelschneider....8

Rollenschneider....9

Wahl des Schnittbildes .... 10

Ersetzen der Schneideleiste....11

Auswechseln des Schneidekopfs 12

Garantie 13

English GB IE CY

Important Safety Information 14

Wichtige Sicherheitshinweise

Um ein zuverlässiges Arbeiten mit dem Schneidegerät zu gewährleisten, beachten Sie bitte Folgendes:

1 Lesen Sie diese Anweisungen bitte sorgfältig durch und beachten Sie sie bei der Handhabung Ihres Geräts.
2 Bewahren Sie die Bedienungsanleitung für die zukünftige Benutzung auf.
3 Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.
4 Fassen Sie beim Bewegen oder Wegstellen des Geräts auf keinen Fall am Messer an.
5 Bedienen Sie das Gerät mit zwei Händen.
6 Halten Sie lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar oder andere lose Gegenstände von dem Schneidebrett fern. Verletzungsgefahr!
7 Das Gerät ist nur für das Schneiden von Papier vorgesehen.
8 Entfernen Sie vor dem Schneiden eventuell vorhandene Heft-sowie Büroklammern vom Dokument.
9 Die Schneider dürfen weder geschmiert noch geschliffen werden.
10 Ist ein Schneider oder das Gehäuse eines Schneiders beschädigt, darf das Gerät nicht betrieben werden.
11 Ist der Messerschutz nicht richtig eingesetzt, darf das Gerät nicht betrieben werden.
12 Achten Sie darauf, dass Sie Ihre Finger beim Austausch des Schneiders nicht schneiden. Vermeiden Sie grundsätzlich Kontakte mit den Messern.
13 Halten Sie das Gerät für Kinder unzugänglich.
14 Kinder oder Minderjährige dürfen das Gerät nur unter Aufsicht eines Erwachsenen betreiben.
15 Das Gerät ist nicht für das Schneiden von Fingernägeln vorgesehen.

Haftungsausschluss

Wir übernehmen keine Garantie für die Richtigkeit der Informationen, die sich auf technische Eigenschaften sowie die hier vorliegende Dokumentation beziehen. Das in dieser Dokumentation beschriebene Produkt und ggf. dessen Zubehör unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus diesem Grund behalten wir uns das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie die hier vorliegende Dokumentation des Produkts ohne vorherige Ankündigung jederzeit zu ändern.

Bestimmungsgemäße Verwendung

Dieses Schneidegerät darf nur zum Zuschneiden vom Papier, Karten, Fotopapier und Laminierfolien benutzt werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

Übersicht

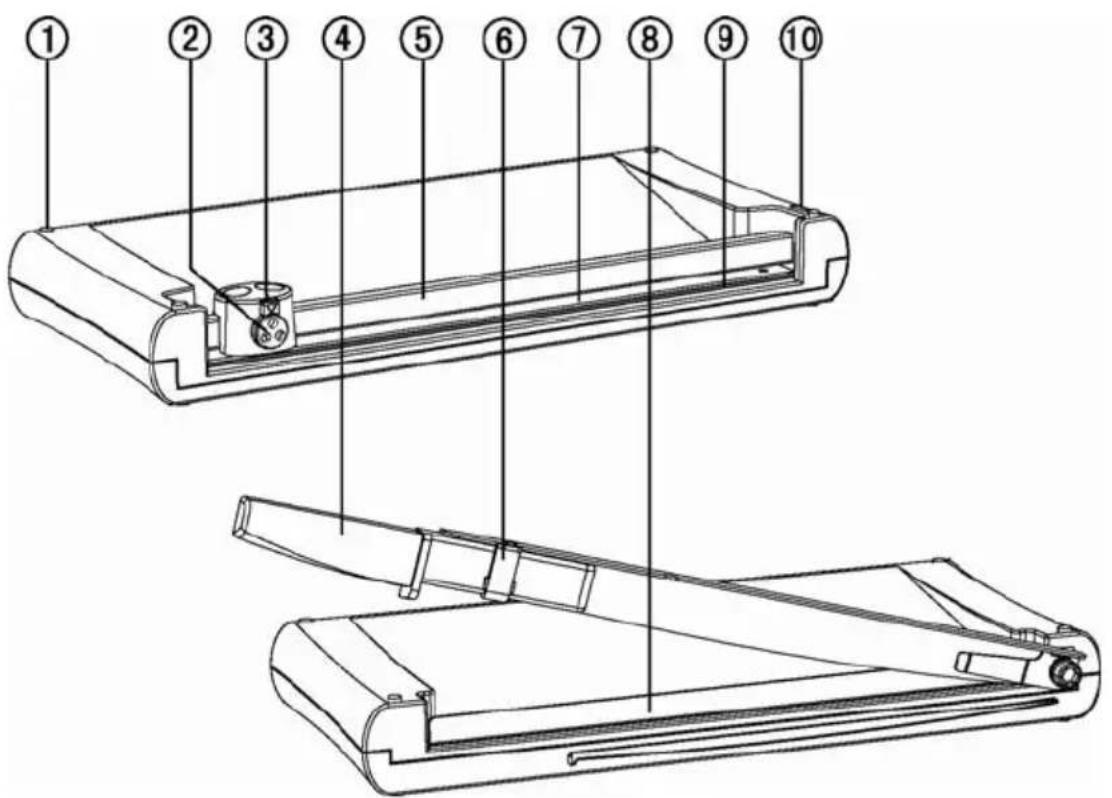

1 Gummifüße 6 Verriegelung
2 Auswahlknopf 7 durchsichtige Andruckleiste
3 Verstellsicherung	8 Andruckleiste mit Fingerschutz
4 Schneidehebel 9 Schneideleiste
5 Führungsschiene 10 Endkappe

Leistungsmerkmale

Perfektes Zuschneiden von Fotos, Karten, Ausdrucken oder laminiertem Papier.

• Hebelschneider + Andruckleiste mit Fingerschutz
- Rollenschneider mit 3 Schneidefunktionen (Gerader Schnitt, Perforation und Wellenschnitt)
- Visuelle Positionshilfe in cm (Linien, Winkel, Skala)
• Gummifüße für sicheren Stand
- Größe: 405x195x50 mm (LxBxH)
• Gewicht: 1,1 kg
• Schneidelänge: 270 mm

Hebelschneider

Schnittleistung: max. 5 Blatt (80g/m²)

Andruckleiste mit Fingerschutz

Klinge aus rostfreiem Stahl

1 Platzieren Sie das Schneidebrett mit der Hebelschneiderseite nach oben auf eine stabile und ebene Oberfläche.

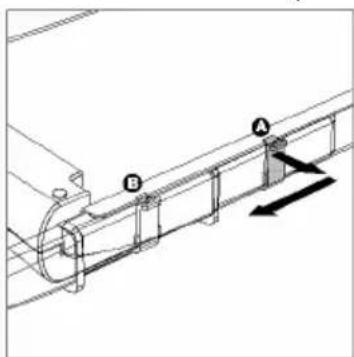

2 Der Schneidehebel ist an der Unterkante des Schneidebretts arretiert. Zum Entriegeln des Schneidehebels ziehen Sie dessen Verriegelung nach rechts ab (Bild 1, A) und schieben Sie diese dann nach vorne in Position B (Bild 1).
3 Bewegen Sie den Schneidehebel des Schneidebretts nach oben.
4 Legen Sie das zu schneidende Material an die gewünschte Position unter die Andruckleiste und drücken Sie diese nach unten (Bild 2).
5 Drücken Sie zum Schneiden mit der anderen Hand den Schneidehebel nach unten (Bild 2).
6 Um den Schneidehebeln nach verrichteter Arbeit wieder zu arretieren, drücken Sie den Hebel ganz nach unten, ziehen Sie die Verriegelung in Position B nach rechts ab und schieben Sie diese nach hinten in Position A (Bild 3).

Bild 1 Bild 2 Bild 3

Rollenschneider

Rollenschneider mit integriertem Wahlschalter und Verstellsicherung Schneidefunktionen:

1. Gerader Schnitt Schnittleistung: max. 3 Blatt (80g/m²)

2. Perforation Schnittleistung: max. 3 Blatt (8)

3. Wellenschnitt Schnittleistung: max. 3 Blatt (80)

Die Messer befinden sich in einem geschützten Gehäuse.

Eine Ersatz-Schneideleiste befindet sich im Aufbewahrungsfach.

7 Platzieren Sie das Schneidebrett mit der Rollenschneiderseite nach oben auf eine stabile und ebene Oberfläche.

8 Schieben Sie den Schneidekopf an eine Seite der Führungsschiene.

9 Legen Sie das zu schneidende Material an die gewünschte Position unter die transparente Andruckleiste und halten Sie das Material mit einer Hand fest, während Sie schneiden.

Hinweis: Halten Sie das platzierte Material sicher fest, da es sonst zu Ungenauigkeiten kommen kann. Die Rasterung und die Messeinrichtungen auf dem Schneidebrett können als Positionshilfe dienen.

10 Zum Schneiden drücken Sie den Schneidekopf nach unten und ziehen Sie diesen entlang der Führungsschiene bis zur anderen Seite.

Hinweis: Um eine fehlerhafte Schnittkante zu vermeiden, führen Sie den Schneidekopf nicht zurück, sondern entfernen Sie nach dem Schneiden das eingelegte Material.

Wahl des Schnittbildes

Der Rollenschneider ist mit drei verschiedenen Schnittbildern ausgestattet: Gerader Schnitt, Perforation und Wellenschnitt. Wählen Sie das Schnittbild aus, welches Sie benötigen.

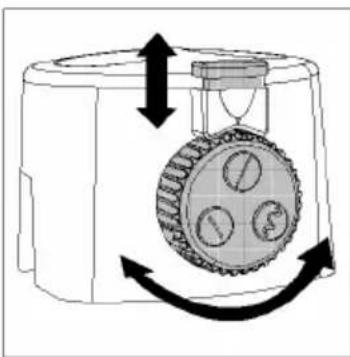

1 Ziehen Sie die Verriegelung am Schneidekopf nach oben (Bild 5).
2 Drehen Sie den Auswahlknopf, bis sich das Symbol des gewünschten Schnittbilds unterhalb der Verriegelung befindet (Bild 5).
3 Drücken Sie die Verriegelung am Schneidekopf nach unten (Bild 5).

Ersetzen der Schneideleiste

Die Schneideleiste hat vier Schnittkanten (zwei je Seite). Wenn das Schnittbild unsauber wird, sollten Sie die Schneideleiste so drehen, dass eine der unbenutzten Schnittkanten zum Einsatz kommt:

1 Schieben Sie den Rollenschneider an ein Ende der Führungsschiene.

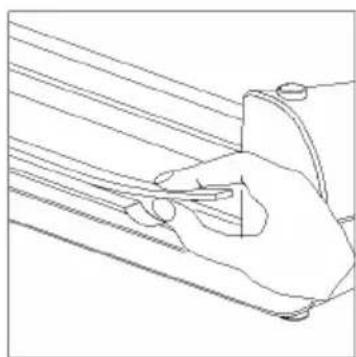

2 Entnehmen Sie nun an der anderen Seite der Führungsschiene die Schneideleiste aus ihrer Nut. Hierfür sind extra zu beiden Seiten der Führungsschiene Vertiefungen vorhanden (Bild 6).

3 Drehen Sie die Schneideleiste so, dass eine noch nicht verwendete Schnittkante zum Einsatz kommt, und legen Sie die Schneideleiste wieder in die Nut.

Wenn alle vier Schnittkanten der Schneideleiste verbraucht sind, ersetzen Sie die Schneideleiste.

Hinweis: Eine Ersatzschneideleiste befindet sich im Aufbewahrungsfach in der Führungsschiene (Bild 7).

Auswechseln des Schneidekopfs

Wenn die Klinge des Rollenschneiders beschädigt oder abgenutzt ist, muss der Schneidekopf getauscht werden.

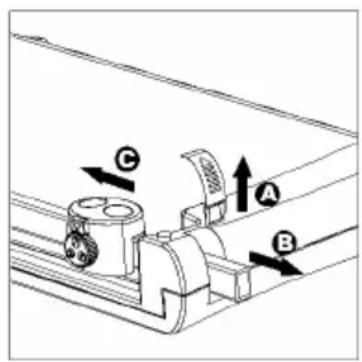

1 Entfernen Sie die Endkappe der Führungsschiene aus der Grundplatte (Bild 8, A), ziehen Sie diese nach oben ab.
2 Ziehen Sie die Führungsschiene aus der Grundplatte heraus (Bild 8, B).
3 Nehmen Sie dabei den Schneidekopf von der Führungsschiene ab (Bild 8, C).
4 Ersetzen Sie den alten durch einen neuen Schneidekopf.

5 Schieben Sie die Führungsschiene wieder in die Grundplatte und setzen Sie dabei den neuen Schneidekopf auf.
6 Stecken Sie die Endkappe von oben auf die Öffnung am Ende der Führungsschiene.

Hinweis: Es kann nur der komplette Schneidekopf ausgetauscht werden. Zum Erwerb eines neuen Schneidekopfs wenden Sie sich bitte an die telefonische Hotline.

Garantie

Bitte unbedingt aufbewahren!

Lieber Kunde,

wir freuen uns, dass Sie sich für das Olympia Schneidebrett entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514 (0,14 € pro Minute aus dem dt. Festnetz)

Oft kann unser Fachpersonal telefonisch helfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems

Vertriebs GmbH

Verbrauchsmaterial

Sollte der Rollenschneider oder die Schneideleiste abgenutzt sein, wenden Sie sich bitte an die Hotline.
