Vario Duplex 4000 - Coupe-papier OLYMPIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-papier à guillotine
Modèle	Vario Duplex 4000
Marque	Olympia
Capacité de coupe (feuilles)	Jusqu'à 40 feuilles (80 g/m²)
Largeur de coupe maximale	400 mm
Longueur de coupe maximale	400 mm
Dimensions (L × P × H)	620 × 480 × 240 mm
Poids	12,5 kg
Alimentation	Manuelle (levier)
Fonctions principales	Coupe droite, coupe duplex (deux côtés simultanément), butée réglable
Entretien et nettoyage	Nettoyer la lame avec un chiffon doux et sec ; lubrifier la lame périodiquement
Sécurité	Protection de lame transparente, blocage de sécurité du levier
Pièces détachées et réparabilité	Lame de rechange disponible, service après-vente Olympia
Informations générales	Utilisation en bureau ou atelier ; convient pour papier, carton léger

FOIRE AUX QUESTIONS - Vario Duplex 4000 OLYMPIA

Quelle est la capacité de coupe maximale du Vario Duplex 4000 ?

Le Vario Duplex 4000 peut couper jusqu'à 40 feuilles de papier standard (80 g/m²) en une seule passe.

Comment remplacer la lame du coupe-papier ?

Débranchez l'appareil (si électrique) ou assurez-vous qu'il est en position de sécurité. Retirez le cache de protection, dévissez la lame usagée et installez la nouvelle lame en respectant le sens de coupe. Consultez la notice pour les étapes précises.

Le coupe-papier peut-il couper du carton ?

Oui, il peut couper du carton léger (maximum 1 mm d'épaisseur). Pour des cartons plus épais, l'utilisation d'un massicot électrique est recommandée.

Comment entretenir la lame pour qu'elle reste tranchante ?

Nettoyez régulièrement la lame avec un chiffon sec pour enlever les résidus de papier. Appliquez une goutte d'huile spécifique pour lames tous les 5000 coups environ.

Que faire si le levier est bloqué ?

Vérifiez que la sécurité de blocage est désengagée. Si le levier reste bloqué, inspectez la lame pour détecter un corps étranger. N'utilisez pas la force ; contactez le SAV si nécessaire.

Quelle est la largeur maximale de papier pouvant être coupée ?

La largeur maximale de coupe est de 400 mm (format A3+).

Le Vario Duplex 4000 dispose-t-il d'une fonction de coupe en parallèle ?

Oui, la fonction 'Duplex' permet de couper deux côtés simultanément en réglant la butée pour des formats symétriques.

Comment régler la butée pour une coupe précise ?

Desserrez la molette de blocage, faites glisser la butée à la position souhaitée (guide visuel), puis resserrez. Effectuez un test de coupe pour vérifier la précision.

Le coupe-papier est-il conforme aux normes de sécurité ?

Oui, il est équipé d'un protège-lame transparent et d'un verrouillage de sécurité qui empêche toute utilisation involontaire.

Où trouver des pièces de rechange pour le Vario Duplex 4000 ?

Les pièces de rechange (lame, vis, butée) sont disponibles auprès du service après-vente Olympia ou chez les revendeurs agréés. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI Vario Duplex 4000 OLYMPIA

Consignes de sécurité importantes ...... 22

Exclusion de la garantie....23

Utilisation conforme ....23

Aperçu 23

Caractéristiques....24

Bras de coupe....24

Tête de coupe à lame rotative 25

Sélectionner le profil de coupe 26

Changer la bande de coupe 27

Remplacer la tête de coupe à lame rotative....28

Garantie 29

Español ES

Consignes de sécurité importantes

Afin de garantir un travail fiable avec le massicot double face, veuillez observer les points suivants :

1 Lisez attentivement ces instructions et tenez-en compte lorsque vous manipulez votre appareil.
2 Conservez le mode d'emploi pour une utilisation future.
3 Avant d'utiliser l'appareil, posez-le sur une surface de travail plane et stable.
4 Ne touchez en aucun cas la lame si vous déplacez ou rangez l'appareil.
5 Maniez l'appareil en vous servant de vos deux mains.
6 N'approchez pas du massicot des parties de vêtement volantes, cravates, bijoux, cheveux longs ou autres objets non attachés. Risque de blessures !
7 L'appareil n'est prévu que pour couper du papier.
8 Retirez les éventuels agrafes et trombones du document avant de couper celui-ci.
9 Ne graissez ni aiguisez les lames du massicot.
10 Vous ne devez pas faire fonctionner le massicot si celui-ci ou son boîtier est endommagé.
11 Vous ne devez pas faire fonctionner le massicot si la protection de la lame n'est pas posée correctement.
12 Lorsque vous remplacez la lame, veillez à ne pas vous coupez les doigts. Évitez impérativement de toucher celle-ci.
13 Faites en sorte que l'appareil ne soit pas accessible aux enfants.
14 Les enfants ou les mineurs ne doivent utiliser l'appareil que sous la surveillance d'un adulte.
15 Ne pas vous servir de l'appareil pour vous couper les ongles.

Exclusion de la garantie

Nous ne nous portons pas garants de l'exactitude des informations se rapportant aux propriétés techniques ainsi qu'à la présente documentation. Le produit décrit dans cette documentation et, le cas échéant, ses accessoires sont soumis à une amélioration et à un perfectionnement technique constants. C'est pourquoi nous nous réservons le droit de modifier, en tout temps et sans avertissement préalable, des composants, des accessoires, des spécifications techniques ainsi que la présente documentation de ce produit.

Utilisation conforme

N'utilisez ce massicot que pour découper du papier, des cartes, du papier photo et des feuilles plastifiées. Toute autre utilisation est considérée comme non conforme. Des modifications ou transformations arbitraires ne sont pas autorisées.

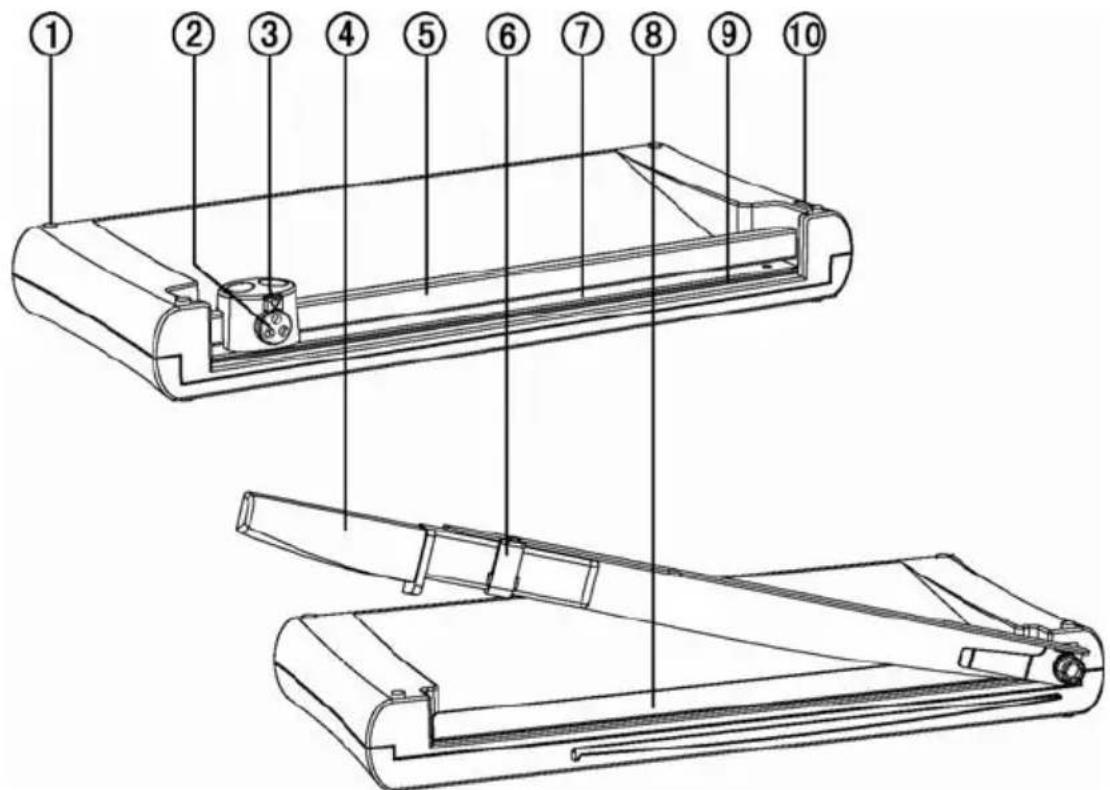

Aperçu

1 Pieds caoutchoutés 6 Verrou
2 Bouton sélecteur 7 Barre de pression
3 Dispositif de sûreté du réglage	8 Barre de pression avec protection des doigts
4 Bras de coupe 9 Bande de coupe
5 Rail de guidage 10 Embout de fermeture

Caractéristiques

Coupe parfaite de photos, cartes, sorties sur papier ou de papier plastifié

• Bras de coupe + barre de pression avec protection des doigts
  • Tête de coupe à lame rotative 3 fonctions (coupe droite, perforation et coupe vague)
  • Marquage visuel en cm (lignes, angles, graduation)
• Pieds caoutchoutés pour une bonne stabilité
  • Dimension : 405x195x50 mm (LxlxH)
• Poids : 1,1 kg
• Longueur de coupe : 270 mm

Bras de coupe

Capacité de coupe : max. 5 feuilles (80g/m²)

Barre de pression avec protection des doigts

Lame en acier inoxydable

1 Placez le massicot avec le côté bras de coupe vers le haut sur une surface stable et plane.

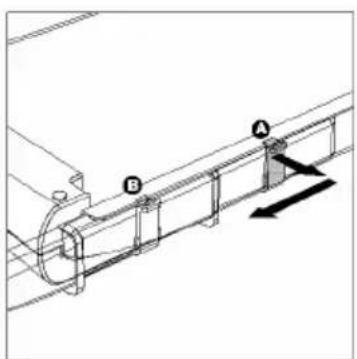

2 Le bras de coupe est verrouillé sur le bord inférieur du massicot. Pour le déverrouiller, tirez son verrou vers la droite (Fig. 1, A) et poussez ensuite celui-ci vers l'avant à la position B (Fig. 1).
3 Relevez le bras du massicot.
4 Posez le document devant être coupé à la position voulue sous la barre de pression et appuyez sur celle-ci (Fig. 2).
5 Pour couper, abaissez le bras avec l'autre main (Fig. 2).
6 Pour verrouiller à nouveau le bras en fin de coupe, appuyez dessus jusqu'à ce qu'il se trouve en bas, tirez le verrou à la position B vers la droite et poussez celui-ci vers l'arrière à la position A (Fig. 3).

Tête de coupe à lame rotative

Tête de coupe à lame rotative et sélecteur intégré ainsi que dispositif de sûreté du réglage

Profils de coupe :

1. Coupe droite Capacité de coupe : max. 3 feuilles (80g/m²)
2. Perforation Capacité de coupe : max. 3 feuilles (80g/m²)
3. Coupe vague Capacité de coupe : max. 3 feuilles (80g/m²)
   Les lames se trouvent dans un rangement protégé
   Une bande de coupe de réserve se trouve dans le rangement.

1 Placez le massicot avec le côté tête de coupe à lame rotative vers le haut sur une surface stable et plane.
2 Poussez la tête de coupe sur un côté du rail de guidage.
3 Posez le document à couper à la position voulue sous la barre de pression transparente et tenez-le avec une main pendant que vous coupez.

Remarque : maintenez-le bien fixement afin d'éviter les inexactitudes. Le quadrillage et les tracés sur la base de coupe servent d'aide au positionnement.

4 Pour couper, appuyez sur la tête de coupe et glissez-la le long du rail de guidage jusqu'à l'autre extrémité.

Remarque : afin d'éviter une arête de coupe incorrecte, ne faites pas revenir la tête, mais retirez le document après la coupe.

Sélectionner le profil de coupe

La tête de coupe à lame rotative est équipée de trois profils différents : coupe droite, perforation et coupe vague. Sélectionnez le profil requis.

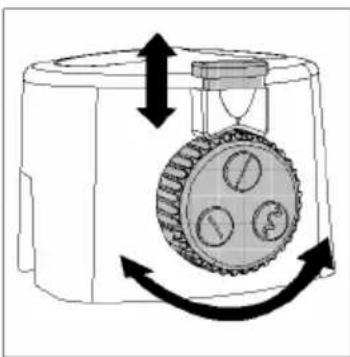

1 Tirez le verrou de la tête de coupe à lame de coupe rotative vers le haut (Fig. 5).
2 Tournez le bouton sélecteur jusqu'à ce que le symbole du profil voulu se trouve sous le verrou (Fig. 5).
3 Tirez le verrou de la tête de coupe vers le bas (Fig. 5).

Changer la bande de coupe

La bande de coupe a quatre arêtes (deux par côtés). Lorsque le profil de coupe devient imprécis, il est conseillé de faire pivoter la bande de coupe de telle sorte que vous puissiez vous servir de l'une des arêtes non encore utilisée :

1 Poussez la tête de coupe à une extrémité du rail de guidage.

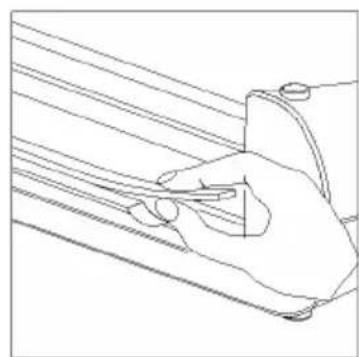

2 De l'autre côté du rail, retirez maintenant la bande de coupe de sa rainure. Des encoches sont prévues exprès des deux côtés du rail de guidage (Fig. 6).
3 Tournez la bande de coupe de manière à vous servir d'une arête non encore utilisée et reposez la bande de coupe dans la rainure.

Lorsque toutes les arêtes de la bande de coupe sont usées, remplacez celle-ci.

Remarque : une bande de coupe de réserve se trouve dans le rangement du rail de guidage (Fig. 7).

Remplacer la tête de coupe à lame rotative

Lorsque la lame de la tête de coupe est endommagée ou usée, remplacer la tête.

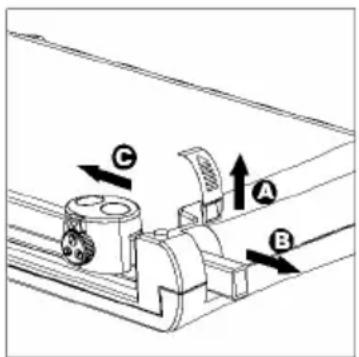

1 Retirez de la base le cache situé à l'extrémité du rail de guidage (Fig. 8, A), tirez-le vers le haut.
2 Retirez le rail de la base (Fig. 8, B).
3 Pour ce faire, retirez la tête de coupe du rail (Fig. 8, C).
4 Remplacez l'ancienne tête de coupe par la nouvelle.

5 Réintroduisez le rail de guidage dans la base et posez la nouvelle tête.
6 Replacez le cache par le haut sur l'orifice situé à l'extrémité du rail.

Remarque : La tête de coupe ne peut être remplacée que dans son ensemble. Pour en acheter une nouvelle, veuillez vous adresser à la ligne téléphonique directe.

Garantie

Conservez impérativement le bon de garantie !

Cher client,

nous nous réjouissons que votre choix se soit porté sur le massicot d'Olympia. Si, contre toute attente, vous deviez avoir un problème technique, veuillez tenir compte des points suivants :

• La durée de garantie de votre appareil est de 24 mois.
• Conservez absolument le bon d'achat et l'emballage d'origine.
• En cas de problème, appelez tout d'abord notre ligne directe.

0180 5 007514 (0,14 € par minute à l'intérieur du réseau fixe allemand)

Notre personnel spécialisé peut souvent vous aider par téléphone.

- Si le défaut ne pouvait toutefois être supprimé par téléphone, nous vous prions de retourner l'appareil dans son emballage original à l'adresse suivante :

Les réparations sous garantie ne peuvent être effectuées que sur présentation du bon d'achat.

Nous vous remercions de votre compréhension.

Veuillez agréer nos salutations distinguées Olympia Business Systems Vertriebs GmbH

Matériel d'usage

Au cas où la tête de coupe à la lame rotative ou la bande de coupe serait usée, veuillez vous adresser à notre ligne directe.
