Producttype	Guillotine-snijder
Model	Vario Duplex 4000
Merk	Olympia
Snijcapaciteit (vellen)	Tot 40 vellen (80 g/m²)
Maximale snijbreedte	400 mm
Maximale snijlengte	400 mm
Afmetingen (L × B × H)	620 × 480 × 240 mm
Gewicht	12,5 kg
Aandrijving	Handmatig (hendel)
Hoofdfuncties	Rechte snede, duplex snede (twee zijden tegelijk), verstelbare aanslag
Onderhoud en reiniging	Reinig het mes met een zachte droge doek; smeer het mes periodiek
Veiligheid	Transparante mesbescherming, veiligheidsvergrendeling van de hendel
Reserveonderdelen en repareerbaarheid	Vervangmes beschikbaar, after-sales service Olympia
Algemene informatie	Gebruik op kantoor of werkplaats; geschikt voor papier, licht karton

Veelgestelde vragen - Vario Duplex 4000 OLYMPIA

Wat is de maximale snijcapaciteit van de Vario Duplex 4000?

De Vario Duplex 4000 kan tot 40 vellen standaard papier (80 g/m²) in één keer snijden.

Hoe vervang ik het mes van de papiersnijder?

Koppel het apparaat los (indien elektrisch) of zorg dat het in de veiligheidsstand staat. Verwijder de beschermkap, schroef het oude mes los en installeer het nieuwe mes met inachtneming van de snijrichting. Raadpleeg de handleiding voor de exacte stappen.

Kan de papiersnijder karton snijden?

Ja, het kan licht karton snijden (maximaal 1 mm dik). Voor dikker karton wordt het gebruik van een elektrische snijmachine aanbevolen.

Hoe onderhoud ik het mes zodat het scherp blijft?

Reinig het mes regelmatig met een droge doek om papierresten te verwijderen. Breng ongeveer elke 5000 sneden een druppel speciale mesolie aan.

Wat te doen als de hendel vastzit?

Controleer of de veiligheidsvergrendeling is uitgeschakeld. Als de hendel vast blijft zitten, inspecteer het mes op vreemde voorwerpen. Gebruik geen geweld; neem indien nodig contact op met de klantenservice.

Wat is de maximale breedte van het papier dat kan worden gesneden?

De maximale snijbreedte is 400 mm (A3+ formaat).

Heeft de Vario Duplex 4000 een functie voor parallel snijden?

Ja, de 'Duplex'-functie maakt het mogelijk om twee zijden tegelijk te snijden door de aanslag in te stellen voor symmetrische formaten.

Hoe stel ik de aanslag in voor een precieze snede?

Draai de borgknop los, schuif de aanslag naar de gewenste positie (visuele geleiding) en draai weer vast. Voer een proefsnede uit om de precisie te controleren.

Voldoet de papiersnijder aan de veiligheidsnormen?

Ja, hij is uitgerust met een transparante mesbescherming en een veiligheidsvergrendeling die onbedoeld gebruik voorkomt.

Waar kan ik reserveonderdelen vinden voor de Vario Duplex 4000?

Reserveonderdelen (mes, schroef, aanslag) zijn verkrijgbaar via de klantenservice van Olympia of bij erkende dealers. Gebruik alleen originele onderdelen.

GEBRUIKSAANWIJZING Vario Duplex 4000 OLYMPIA

NL BE Dubbelzijdige snijplaat

Belangrijke veiligheidsinformatie 39

Uitsluiting van aansprakelijkheid 40

Bedoeld gebruik....40

Overzicht....40

Kenmerken....41

Hefboomsnijmachine 41

Rollensnijder 42

Snede kiezen 43

Snijlijst vervangen....44

Rollensnijder vervangen 45

Garantie 46

Italiano IT CH

Belangrijke veiligheidsinformatie

Volg de onderstaande aanwijzingen op om er zeker van te zijn dat u het snijapparaat op de juiste manier gebruikt:

1 Lees deze instructies aandachtig door en volg ze op bij het gebruik van het apparaat.
2 Bewaar de gebruiksaanwijzing voor toekomstig gebruik.
3 Plaats het apparaat vóór gebruik op een vlakke en stabiele ondergrond.
4 Raak bij het bewegen of wegzetten van het apparaat in geen geval het mes aan.
5 Bedien het apparaat altijd met twee handen.
6 Houd loszittende delen van kleding, stropdassen, sieraden, lang haar of andere losse voorwerpen weg van de snijplaat. Gevaar voor persoonlijk letsel!
7 Het apparaat is alleen bedoeld voor het snijden van papier.
8 Verwijder vóór het snijden alle nietjes en paperclips uit het document.
9 De snijders mogen niet worden gesmeerd of geslepen.
10 Als een snijder of de behuizing ervan beschadigd is, mag het apparaat niet worden gebruikt.
11 Als de mesbeveiliging niet op de juiste manier erin gezet is, mag het apparaat niet worden gebruikt.
12 Zorg ervoor dat uw vingers bij vervanging van de snijder geen snijletsel oplopen. Raak de messen nooit aan.
13 Houd het apparaat buiten bereik van kinderen.
14 Kinderen en minderjarigen mogen het apparaat alleen gebruiken onder toezicht van een volwassene.
15 Het apparaat is niet bedoeld voor het knippen van vingernagels.

Uitsluiting van aansprakelijkheid

Wij aanvaarden geen enkele aansprakelijkheid voor de juistheid van deze gebruiksaanwijzing en van de informatie die betrekking heeft op technische eigenschappen van het product. Het in deze documentatie beschreven product en de bijbehorende accessoires worden voortdurend verder ontwikkeld en verbeterd. Daarom behouden wij ons het recht voor om componenten, accessoires, technische specificaties en deze gebruiksaanwijzing zonder voorafgaande aankondiging op elk gewenst moment te wijzigen.

Bedoeld gebruik

Dit snijapparaat mag alleen worden gebruikt voor het op maat snijden van papier, kaarten, fotopapier en lamineerfolies. Elk ander gebruik is in strijd met de voorschriften. Eigenmachtige wijzigingen of ombouw zijn niet toegestaan.

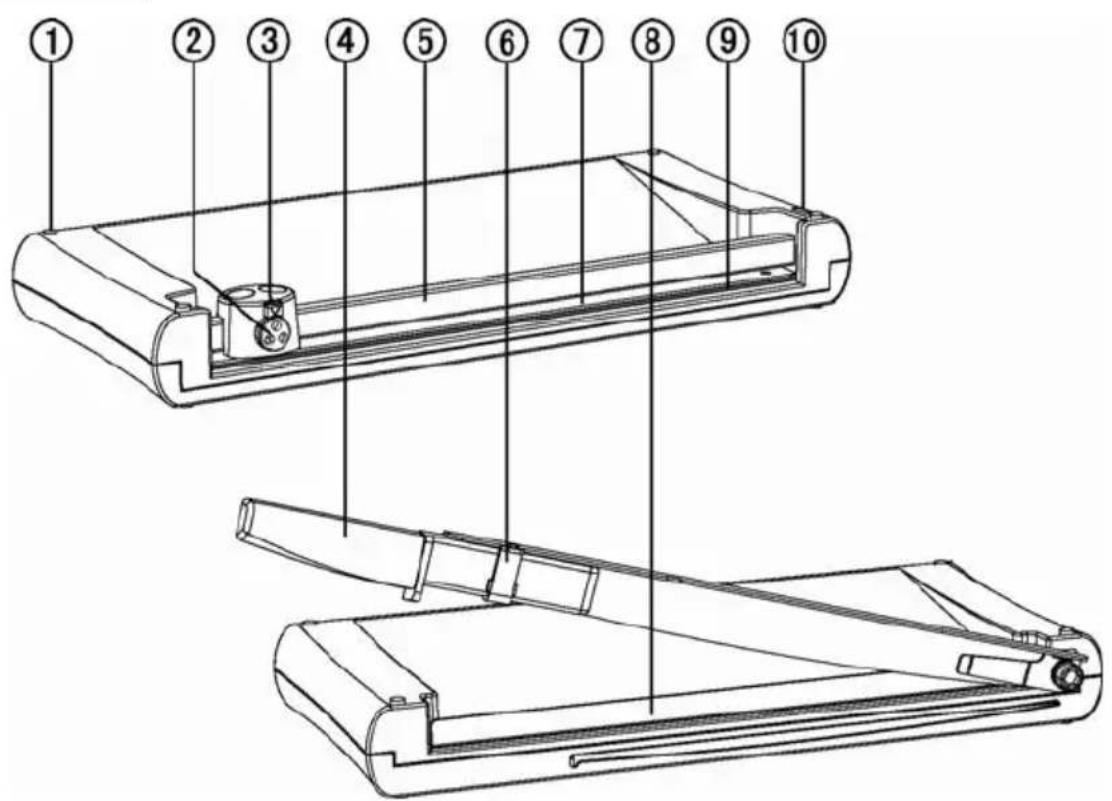

Overzicht

1 Rubber pootjes 6 Vergrendeling
2 Keuzeknop 7 Aandruklijst
3 Verstelbeveiliging	8 Aandruklijst met vingerbescherming
4 Snijhefboom 9 Snijlijst
5 Geleidingsrail 10 Kap

Kenmerken

Nauwkeurig op maat snijden van foto's, kaarten, prints of gelamineerd papier

• Hefboomsnijmachine inclusief aandruklijst met vingerbescherming
- Rollensnijder met 3 snijfuncties (rechte snede, perforatie en gegolfde snede)
- Visuele positioneringshulp in cm (lijnen, hoeken, schaal)
- Rubber pootjes voor stabiele plaatsing
- Afmetingen: 405×195×50 mm (l×b×h)
• Gewicht: 1,1 kg
- Snijlengte: 270 mm

Hefboomsnijmachine

Snijcapaciteit: Maximaal 5 bladen (80 g/m²)

Aandruklijst met vingerbescherming

Mes van roestvast staal

1 Plaats de snijplaat met de hefboomsnijkant naar boven op een stabiele en vlakke ondergrond.
2 De snijhefboom is aan de onderkant van de snijplaat vergrendeld. Ontgrendelen van de snijhefboom: Trek de vergrendeling naar rechts eraf (afb. 1, A) en schuif haar vervolgens naar voren in de juiste stand B (afb. 1).
3 Beweeg de hefboom van de snijplaat naar boven.
4 Leg het te snijden materiaal op de gewenste plaats onder de aandruklijst en druk hem naar onderen (afb. 2).
5 Druk om te snijden met uw andere hand de hefboom naar onderen (afb. 2).
6 Om de snijhefboom na gebruik weer te vergrendelen drukt u hem helemaal naar onderen. Trek de vergrendeling in de juiste stand B naar rechts eraf en schuif haar naar achteren in stand A (afb. 3).

Afb. 1 Afb. 2 Afb. 3

Rollensnijder

Rollensnijder met geïntegreerde keuzeschakelaar en verstelbeveiliging Snijfuncties:

1. Rechte snede Snijcapaciteit: Maximaal 3 bladen (80 g/m²)
2. Perforatie Snijcapaciteit: Maximaal 3 bladen (80 g/m²)
3. Gegolfde snede Snijcapaciteit: Maximaal 3 bladen (80 g/m²)

De messen bevinden zich in een beschermende behuizing.

Een reserve-snijlijst bevindt zich in het opbergvak.

1 Plaats de snijplaat met de rollensnijkant naar boven op een stabiele en vlakke ondergrond.
2 Schuif de snijkop naar één kant van de geleidingsrail.

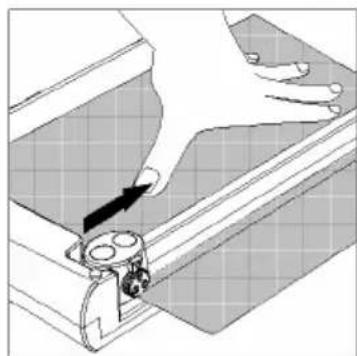

3 Leg het te snijden materiaal op de gewenste plaats onder de transparante aandruklijst en houd het materiaal met één hand vast terwijl u snijdt.

Opmerking: Houd het geplaatste materiaal goed vast, omdat anders onnauwkeurigheden kunnen ontstaan. Het raster en de meetinrichtingen op de snijplaat kunnen als positioneringshulp dienen.

4 Om te snijden drukt u de snijkop naar onderen en trekt u hem langs de geleidingsrail tot aan de andere kant.

Opmerking: Om een slechte snijkant te voorkomen leidt u de snijkop niet terug maar verwijdert u na het snijden het geplaatste materiaal.

De rollensnijder kan drie verschillende sneden maken: rechte snede, perforatie en gegolfde snede. Kies de snede die u nodig hebt.

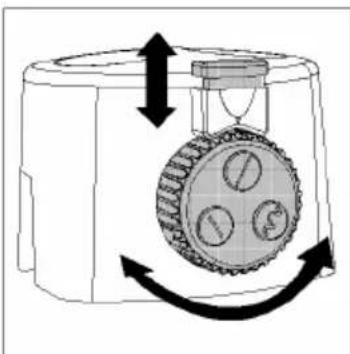

1 Trek de vergrendeling aan de rollensnijder naar boven (afb. 5).
2 Draai de keuzeknop totdat het symbool voor de gewenste snede onder de vergrendeling staat (afb. 5).
3 Druk de vergrendeling op de rollensnijder naar onderen (afb. 5).

De snijlijst heeft vier snijkanten (twee per kant). Als de snede onnauwkeurig wordt, moet u de snijlijst zodanig draaien dat een van de ongebruikte snijkanten wordt gebruikt.

1 Schuif de rollensnijder naar het ene einde van de geleidingsrail.

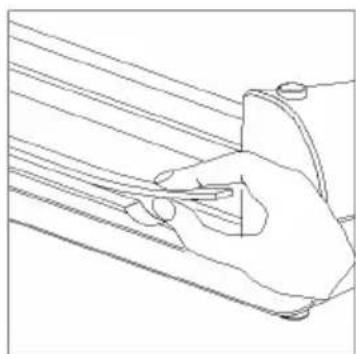

2 Neem nu aan het andere einde de snijlijst uit de groef. Hiervoor is de geleidingsrail aan beide kanten voorzien van verdiepingen (afb. 6).
3 Draai de snijlijst zodanig dat een nog niet eerder gebruikte snijkant wordt gebruikt. Leg de snijlijst weer in de groef.

Als alle vier de snijkanten van de snijlijst versleten zijn, vervangt u de snijlijst.

Opmerking: Een reservesnijlijst bevindt zich in het opbergvak in de geleidingsrail (afb. 7).

Rollensnijder vervangen

Als het lemmet van de rollensnijder beschadigd of versleten is, moet de rollensnijder worden vervangen.

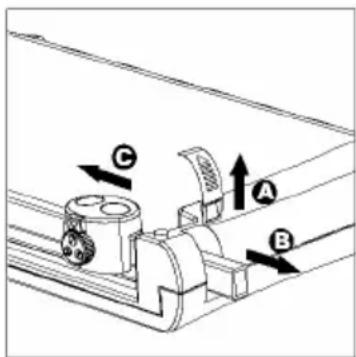

1 Verwijder de eindkap van de geleidingsrail uit de grondplaat (afb. 8, A), trek hem naar boven eraf.
2 Trek de geleidingsrail uit de grondplaat (afb. 8, B).
3 Neem hierbij de rollensnijder van de geleidingsrail af (afb. 8, C).
4 Vervang de oude rollensnijder door een nieuwe.

5 Schuif de geleidingsrail weer in de grondplaat en zet hierbij de nieuwe rollensnijder erop.
6 Steek de eindkap van boven op de opening aan het einde van de geleidingsrail.

Opmerking: Het is alleen mogelijk om de complete rollensnijder te vervangen. Voor aankoop van een nieuwe rollensnijder neemt u contact op met de telefonisch hotline.

Garantie

Beslist goed opbergen!

Geachte klant,

Het verheugt ons dat u voor de snijplaat van Olympia hebt gekozen. Als het apparaat tegen de verwachting in een technisch probleem heeft, verzoeken wij u op de volgende punten te letten:

• De garantieperiode voor het apparaat bedraagt 24 maanden.
• Bewaar beslist de aankoopbon en de originele verpakking.
• Als er een probleem optreedt, verzoeken wij u eerst onze hotline te bellen

0180 5 007514 (0,14 € per minuut vanuit het vaste net)

Ons vakbekwaam personeel kan u vaak al telefonisch verder helpen.

- Als de fout echter niet telefonisch kan worden verholpen, verzoeken wij u om het apparaat in de originele verpakking naar het volgende adres te zenden:

Servicecenter Hattingen

Zum Kraftwerk 1

45527 Hattingen (D)

Reparaties in het kader van de garantie kunnen alleen worden uitgevoerd als de aankoopbon wordt meegezonden.

Wij danken u voor uw begrip.

Met vriendelijke groet,

Als de rollensnijder of de snijlijst versleten is, neem dan contact op met de hotline.
