Type de produit	Coupe-papier à levier / guillotine
Modèle	Vario Duplex 5000
Marque	Olympia
Capacité de coupe	Jusqu'à 500 feuilles (80 g/m²)
Longueur de coupe maximale	500 mm
Dimensions (L × P × H)	800 × 600 × 200 mm
Poids	15 kg
Alimentation	Manuelle
Matériau du socle	Acier inoxydable
Lame	Acier trempé, affûtable
Sécurité	Protège-doigt, verrou de lame, frein de sécurité
Fonctions principales	Coupe rectiligne, repères de coupe, butée réglable
Réglage de la butée	Guide papier coulissant avec échelle graduée
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; huiler la lame périodiquement
Pièces détachées et réparabilité	Lame de rechange disponible ; réparation par centre agréé Olympia
Accessoires inclus	Presse-papier, règle de coupe, bloc de découpe
Informations générales	Conçu pour un usage bureautique intensif
Garantie	2 ans
Certifications	CE, GS

FOIRE AUX QUESTIONS - Vario Duplex 5000 OLYMPIA

Comment changer la lame du coupe-papier Olympia Vario Duplex 5000 ?

Pour changer la lame, retirez d'abord le verrou de sécurité, puis dévissez les boulons de fixation de la lame. Remplacez la lame par une neuve (référence Olympia) et revissez. Consultez la notice pour les précautions.

Quelle est la capacité maximale de coupe en nombre de feuilles ?

La capacité maximale est de 500 feuilles de papier 80 g/m². Pour des papiers plus épais, réduisez le nombre.

Comment nettoyer la lame sans se blesser ?

Utilisez un chiffon non pelucheux imbibé d'alcool à friction. Portez des gants de protection et évitez tout contact direct avec le tranchant.

La butée n'est plus précise, comment la régler ?

Desserrez les vis de la butée, alignez-la sur le repère souhaité, puis resserrez. Vérifiez avec une équerre.

Puis-je couper du carton ou du plastique avec ce coupe-papier ?

Non, ce modèle est conçu pour le papier uniquement. Couper du carton ou du plastique risque d'endommager la lame et la machine.

Que faire si la lame est émoussée ?

Affûtez la lame avec une pierre à aiguiser ou remplacez-la. Un affûtage régulier prolonge sa durée de vie.

La sécurité est-elle fiable ?

Oui, le coupe-papier dispose d'un protège-doigt, d'un verrou de lame et d'un frein de sécurité. Respectez les consignes d'utilisation.

Comment éviter que le papier ne glisse pendant la coupe ?

Utilisez le presse-papier intégré pour maintenir les feuilles en place. Assurez-vous que la butée est bien serrée.

Où trouver la notice originale au format PDF ?

Vous pouvez télécharger gratuitement la notice sur notice-facile.com en sélectionnant votre langue.

Le coupe-papier est très lourd, comment le déplacer ?

Soulevez-le par la base en acier avec précaution. Utilisez un diable si nécessaire. Ne tirez pas sur la lame.

MODE D'EMPLOI Vario Duplex 5000 OLYMPIA

Consignes de sécurité importantes ....20

Exclusion de la garantie....21

Utilisation conforme à son usage....21

Caractéristiques de puissance ....22

Bras de coupe 22

Sélection du profil de coupe....24

Remplacement de la tête de coupe 25

Arrondisseur d'angles 25

Garantie 26

Español ES

Consignes de sécurité importantes

Afin de garantir un travail fiable avec le massicot double face, veuillez observer les points suivants :

1 Lisez attentivement ces instructions et tenez-en compte lorsque vous manipulez votre appareil.
2 Conservez le mode d'emploi pour une utilisation future.
3 Posez l'appareil sur une surface de travail plane et stable avant son utilisation.
4 N'approchez pas du massicot des parties de vêtement volantes, cravates, bijoux, cheveux longs ou autres objets non attachés. Risque de blessures !
5 Retirez les agrafes et trombones du document avant de couper celui-ci.
6 Utilisez l'appareil sur une surface de travail stable en vous servant de vos deux mains.
7 L'appareil n'est prévu que pour couper du papier.
8 L'appareil ne doit pas être accessible aux enfants.
9 Ne graissez ni aiguisez la lame du massicot.
10 Vous ne devez pas faire fonctionner le massicot si celui-ci ou son boîtier est endommagé.
11 Vous ne devez pas faire fonctionner le massicot si la protection de la lame n'est pas posée correctement.
12 Lorsque vous remplacez la lame, veillez à ne pas vous coupez les doigts. Évitez impérativement de toucher celle-ci.
13 Ne saisissez pas l'appareil par la lame lorsque vous déplacez ou rangez celui-ci.
14 Les enfants ou les mineurs ne doivent utiliser l'appareil que sous la surveillance d'un adulte.
15 Ne pas vous servir de l'appareil pour vous couper les ongles.

Exclusion de la garantie

Nous n'assurons pas de garantie en ce qui concerne l'exactitude des informations qui se rapportent aux propriétés techniques ainsi qu'à la présente documentation. Le produit décrit dans cette documentation et, le cas échéant, ses accessoires sont soumis à une amélioration et à un perfectionnement technique constants. C'est pourquoi nous nous réservons le droit de modifier, en tout temps et sans avertissement préalable, des composants, des accessoires, des spécifications techniques ainsi que la présente documentation du produit.

Utilisation conforme à son usage

N'utilisez ce massicot que pour découper du papier, des cartes, du papier photo et des feuilles plastifiées. Toute autre utilisation est considérée comme non conforme à son usage. Vous n'êtes pas autorisé à apporter des modifications et des transformations sans concertation préalable.

Caractéristiques de puissance

Découpe parfaite de photos, cartes, sorties sur papier ou de papier plastifié

• Bras de coupe + barre de pression avec protection des doigts
• Lame de coupe rotative avec 3 types de coupe (coupe droite, perforation et coupe vague)
  • Arrondisseur d'angles avec tiroir à chutes amovible
  • Marquage visuel en cm (lignes, angles, graduation)
  • Poignée intégrée
• Pieds en caoutchouc anti-dérapants

Bras de coupe

Base de coupe : 334 x 253 mm (A4)

Capacité de coupe : max. 10 feuilles (80g/m²)

Barre de pression avec protection des doigts

Lame en acier inoxydable

Poignée télescopique avec dispositif de sécurité à surface caoutchoutée

1 Placez le massicot avec le côté bras de coupe vers le haut sur une surface stable et plane.

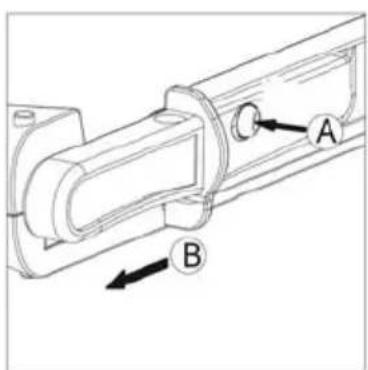

2 Appuyez sur le bouton de sécurité (Fig. 1, A) pour desserrer la fixation et retirez la poignée (Fig. 1, B).
3 Relevez le levier du massicot.
4 Posez le document à couper sous la barre de pression à la position voulue et appuyez sur celle-ci (Fig. 2, A).
5 Abaissez le levier et coupez (Fig. 2, B).
6 Appuyez en fin de coupe sur le bouton de sécurité et réinsérez la poignée (Fig. 3).

Lame de coupe rotative

Base de coupe : 334 x 240 mm (A4)

Lame de coupe rotative avec sélecteur intégré et dispositif de sûreté du réglage

Profils de coupe :

1. Coupe droite Capacité de coupe : max. 5 feuilles (80g/m²)
2. Perforation Capacité de coupe : max. 3 feuilles (80g/m²)
3. Coupe vague Capacité de coupe : max. 3 feuilles (80g/m²)

Les lames se trouvent dans un coffret protégé

Une bande de réserve se trouve dans le rangement.

1 Placez le massicot avec le côté lame de coupe rotative vers le haut sur une surface stable et plane.

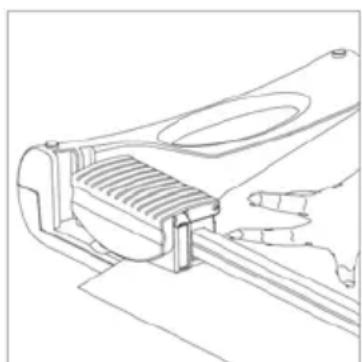

2 Poussez la tête de coupe sur un côté du rail de guidage (Fig. 4).
3 Posez le document à couper sous la barre de pression à la position voulue et maintenez-le avec une main pendant que vous le coupez.

Remarque : maintenez-le bien fixement afin d'éviter les inexactitudes. Le quadrillage et les tracés sur la base de coupe servent d'aide à la position.

4 Abaissez la tête de coupe et glissez-la sur le rail de guidage.

Remarque : afin d'éviter une arête de coupe incorrecte, NE faites PAS revenir la tête de coupe mais retirez le document introduit après l'avoir coupé.

Sélection du profil de coupe

La lame de coupe rotative est équipée de trois profils. L'utilisateur peut en sélectionner un en fonction de l'application.

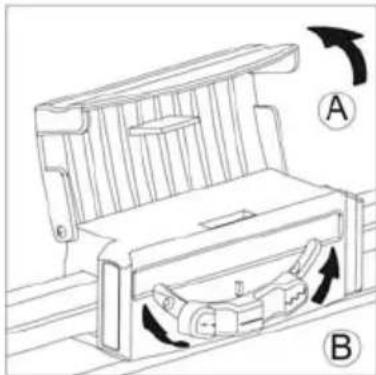

1 Ouvrez le couvercle de la tête de coupe (Fig. 5, A).

2 Déplacez le sélecteur pour obtenir le profil de coupe désiré (Fig. 5, B).

Remarque : vous reconnaissez les différents profils. Déplacez le sélecteur vers la gauche pour la coupe vague ou vers la droite pour la perforation.

3 Fermez le couvercle de la tête de coupe.

Remplacement de la bande de coupe

La bande a quatre faces (2 par côté). Lorsque le profil est imprécis ou mal dessiné, il est conseillé de tourner la bande de telle sorte que vous vous serviez de l'une des faces non utilisées. Si la bande est usée, remplacez-la :

1 Poussez la tête de coupe à l'extrémité du rail de guidage.

2 Retirez la bande de la rainure sur l'autre extrémité (Fig. 6).

3 Introduisez la nouvelle bande dans la rainure.

Remarque : une bande de réserve se trouve dans le rangement du rail de guidage (Fig. 7).

Remplacement de la tête de coupe

Lorsque la lame de la tête de coupe est endommagée ou usée, vous devez la remplacer.

1 Retirez le cache de la plaque de base (Fig. 8, A).
2 Retirez le rail de guidage de la plaque de base (Fig. 8, B).
3 Remplacez l'ancienne tête de coupe par la nouvelle (Fig. 8, C).

4 Introduisez le rail de guidage dans la plaque de base.
5 Replacez le cache dans la plaque de base.

Arrondisseur d'angles

1 Placez le document à couper dans l'arrondisseur d'angles (max. 1 feuille) (Fig. 9, A).
2 Appuyez sur le bouton d'exécution (Fig. 9, B).
3 Après l'opération, retirez le tiroir à chutes et videz-le (Fig. 10).

Fig. 9 Fig. 10

À conserver impérativement !

Cher client,

nous nous réjouissons que votre choix se soit porté sur le massicot d'Olympia. Si, contre toute attente, vous deviez avoir un problème technique, veuillez tenir compte des points suivants :

• La durée de la garantie est de 24 mois pour votre appareil.
• Conservez absolument le bon d'achat et l'emballage d'origine.
• En cas de problème, appelez tout d'abord notre ligne directe.

[phone]

Souvent, notre personnel spécialisé peut vous aider par téléphone.

- Si, contre toute attente, le défaut ne pouvait pas être éliminé par téléphone, veuillez nous envoyer le massicot dans son emballage d'origine à l'adresse suivante :

Les réparations sous garantie ne peuvent être effectuées que sur présentation du bon d'achat.

Nous vous remercions de votre compréhension.

Veuillez agréer nos salutations distinguées Olympia Business Systems Vertriebs GmbH

Matériel d'usage

Si la lame de coupe rotative ou la bande était usée, veuillez vous adresser à notre ligne directe.
