G 3115 - Cortador de papel OLYMPIA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortapapeles guillotina
Marca	Olympia
Modelo	G 3115
Longitud de corte	310 mm
Capacidad de corte	15 hojas (80 g/m²)
Materiales compatibles	Papel, cartas, papel fotográfico, hojas plastificadas
Alimentación	Manual (sin electricidad)
Peso estimado	2,5 kg
Dimensiones estimadas (L × P × H)	420 × 300 × 120 mm
Función principal	Corte rectilíneo de documentos
Características de seguridad	Protección de cuchilla de plexiglás, barra de presión con protección de dedos, bloqueo de la guillotina
Mantenimiento	Limpieza con un paño húmedo y un cepillo suave para la cuchilla; no usar productos agresivos
Ajuste de la guillotina	Tornillo de ajuste para regular la tensión de la cuchilla
Guiado del papel	Riel con bloqueo y cuadrículas para posicionamiento preciso
Garantía	Devolución en el punto de venta con embalaje y ticket de compra
Eliminación	Aparato eléctrico: no tirar a la basura doméstica, llevar al punto limpio

Preguntas frecuentes - G 3115 OLYMPIA

¿Cómo instalar la protección de la cuchilla?

Retire los tornillos de la barra de presión, desbloquee la guillotina y levántela ligeramente. Inserte la protección de plexiglás por la parte trasera asegurándose de alinear los agujeros. Fíjela con los tornillos sin apretar demasiado.

¿Qué tipos de materiales puedo cortar con este cortapapeles?

Puede cortar papel, cartas, papel fotográfico y hojas plastificadas. No use el aparato para otros materiales como metal o plástico duro.

¿Cómo bloquear la guillotina después de usarla?

Baje completamente la guillotina con la manija, luego gire el dispositivo de bloqueo en sentido antihorario para bloquearla debajo de la bandeja.

¿Qué hacer si la guillotina no se queda en posición alta?

La guillotina puede estar demasiado floja. Apriete lentamente el tornillo de ajuste situado en el lateral con una herramienta adecuada hasta que se quede en posición. Si se vuelve demasiado dura, afloje ligeramente.

¿Cómo limpiar la cuchilla de forma segura?

Limpie la cuchilla con cuidado usando un cepillo suave. No use productos químicos o abrasivos. Seque las superficies con un paño ligeramente húmedo.

¿Cuál es la capacidad máxima de corte?

El modelo G 3115 puede cortar hasta 15 hojas de papel estándar (80 g/m²) de una sola vez. Para papeles más gruesos, reduzca el número de hojas.

¿Puedo cortar documentos con grapas o clips?

No, retire siempre las grapas, clips y otros objetos metálicos antes de cortar para evitar dañar la cuchilla.

¿Cómo ajustar el guiado del papel?

Desbloquee el bloqueo del guiado, deslícelo sobre el riel hasta la posición deseada usando las cuadrículas, luego bloquéelo para que sirva de tope.

¿El cortapapeles necesita alimentación eléctrica?

No, este aparato es completamente manual. No necesita batería ni enchufe eléctrico.

¿Cómo eliminar el aparato al final de su vida útil?

No tire el aparato a la basura doméstica. Llévelo a un centro de recogida o punto limpio conforme a la normativa sobre residuos de aparatos eléctricos y electrónicos.

MANUAL DE USUARIO G 3115 OLYMPIA

Advertencias de seguidad importantes

Lea las presentes advertencias detenidamente y tengalias en cuenta a la hora de manejar el aparato.

1. Guarde el manual de instrucciones para cadaquier utilizacion posterior.
2. Coloque el aparato sobre un=puesto de trabajo plano y estable antes de utiliser.
3. En ningún caso entre en contacto con la cucilla cuando mueva o guarde el aparato.
4. Maneje el aparato siempre con las dos manos.
5. Las partes sueltas de la ropa, corbatas, bisutería,leo长大o uothersobjectos sueltos deben mantenerse alejados del aparato.
6. Antes de efectuar un corte a medida debe retirar las grapas y/o clips eventualmente disponibles.
7. El cuchillo no se debe lubricar ni aflilar.
8. No utilise el aparato cuando la regleta de apriete no está definida.

1. Si el cucillo está dañado, no se debe utilizez el aparato.
2. Guarde el aparato FPGA del alcance de los niños.
3. El aparato no está previsto paraURTAR las uñas de los dedos o de los pies.

- Uso previsto

Esta cizalla de palanca solo se debe utilizes para el corte de papel, papel fotografico ypelliculas transparentes de laminacion.

Se prohíbe expresamenterialquier modifica- tion o transformación.

- Uso no conforme al objetivo previsto

Corte exclusivamente materiales que cumplan lasindicacionesde los datos先进技术.Cualquier usodifferente aluso previsto se considera como no conforme al objetivo previsto.

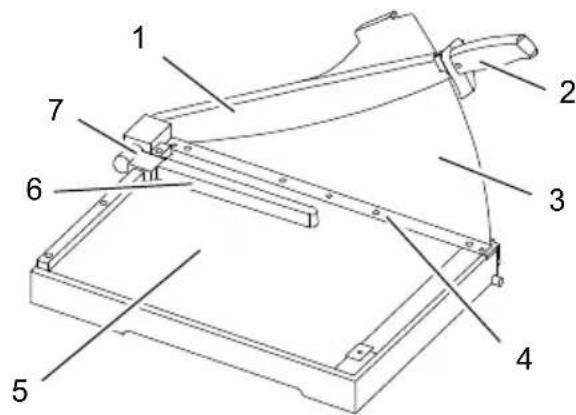

- Vista general de los elementos de mando

1. Palanca de corte
2. Manija de la palanca de corte
3. Protección de la cucilla con plexiglas
4. Regleta de apriete con proteccion para los dedos
5. Reticulaciones y dispositivos de medicación
6. Guía de papel
7. Bloqueo para la guía de papel

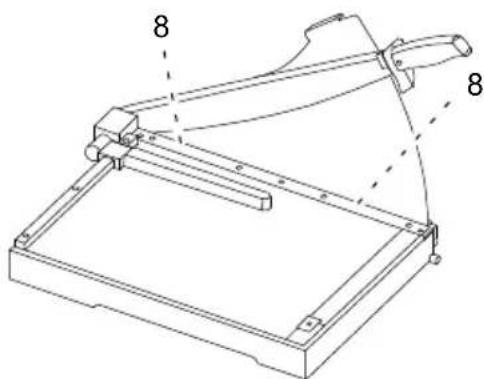

- Montar la proteccion de la cuchilla

Antes de que utilizes la cizalla de palanca, deben montar primero la proteccion de la cucilla con plexiglas para protegerserente a la cucilla aflada.

1. Retire el aparato con cuidado del emba-laje.
2. Retire los tornillos (8) de la regleta de apriete (4).
3. Retire el papel protector de la proteccion de la cucilla con plexiglas (3).
4. Desbloquee la palanca de corte (1) girando el bloqueo (9) en el sentido de las agujas del reloi.
5. Tire de la palanca de corte (1) un poco ha- cia arriba. Introduzca la proteccion de la cucilla con plexiglas (3) consciouso por detraso tal modo que la proteccion repo- se en la cucilla.

Advertencia: En la manija (2) se encuesta un peuño saliente que se debe encontrar en elazo izquierdo de la proteccion de la cucilla con plexiglas (3). Mueva la cubierta de tal modo que los orificios para los tornillos estén alineados con la correspondiente rosca.

Atencion: Danos materiales! La proteccion de la cachilla con plexiglas (3) suepe diferir daños. No apriete los tornillos excessivamente.

1. Fije la proteccion de la cachilla con plexiglas (3) con los tornillos (8) en la regleta de apriete (4).

Cizalla de palanca

1. Retire el aparato con cuidado del emba-laje.

Atencion: Peligro de lesiones! La cucilla de la cizalla de palanca está muy发病率! Jamás se deben meter las manos en la cucilla de la cizalla de palanca.

1. Coloque el aparato sobre un=puesto de trabajo plano y estable antes de utilizeslro.

Advertencia: La palanca de corte (1) está fijiada en la parte inferior de la base de corte.

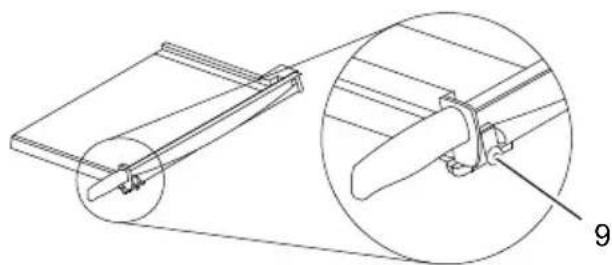

1. Desbloquee la palanca de corte (1) girando el bloqueo (9) en el sentido de las agujas del reloi.

1. Mueva la palanca de corte (1) con la manija (2) hacía arriba.
2. Coloque el material aURTAR en la posicion deseada debajo de la regleta de apriete (4) y empujie la regleta de apriete hacer abajo.
3. Corte el material moviendo la palanca de corte (1) con la manija (2) hacía abajo.

Atencion: Peligro de lesiones! La cucilla de la cizalla de palanca está muy发病率! Jamás se deben meter las manos en la cucilla de la cizalla de palanca.

Advertencia: Después del corte a medida se debe volver a bloquear la palanca de corte (1) en la parte inferior de la base de corte.

1. Mueva la palanca de corte (1) con la manija (2) Completely hacer abajo. Bloquee la palanca de corte girando el bloqueo (9) en el sentido contrario al de las agujas del reloj.

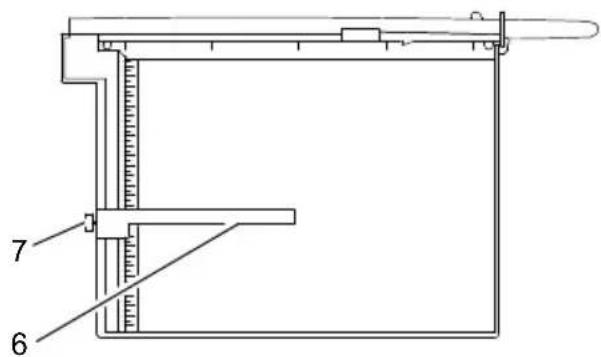

Guía de papel

1. Suelte el bloqueo (7) de la guía de papel (6).
2. Deslice la guía de papel (6) con cuidado sobre el riel.

Advertencia: No desplace la guía de papel (6) si no se ha soltado el bloqueo (7).

1. Posicionla guia de papel (6) con la ayuda de las reticulaciones y dispositivos de medacion (5).
   Advertencia: La guía de papel (6) se pueda regular de forma continua en el riel.
2. Bloquee la guía de papel (6). La guía de papel sirve como tope para el material aURTAR.

- Datos&Tecnicos

Longitud de corte (mm)

G 3640	360
G 4640 460
G 3120 310
G 4420 448
G 4415 448
G 3115 310

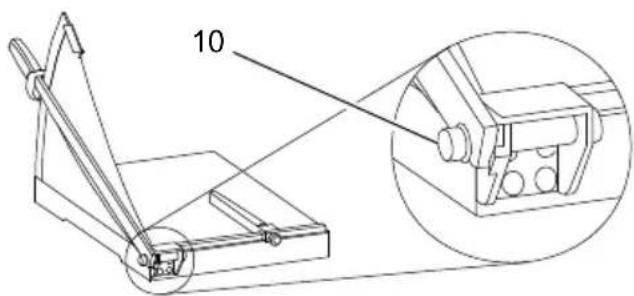

- Ajustar la palanca de corte

Al cabo de algunos tiempo de uso, la palanca de corte (1) funciona con demasiada suavidad y no seamacra en su posicion. Entonces ha llegado el momento de efectuar un nuevo ajuste de la palanca de corte (1).

1. Apriete lentamente el tornillo (10) con una herramienta adecuada.

Advertencia: Compruebe teniendo en cuenta las advertencias de seguridad si la palanca de corte permanece en su posicion. Si el funciona el palanca de corte ahora es demasiado dificil,對於 suele lentamente el tornillo (10) con una herramienta adecuada.

Capacidad de corte en hojas (80g / m^2)

G 3640	40
G 4640 40
G 3120 20
G 4420 20
G 4415 15
G 3115 15

Dimensiones (longitud x anchura x alta) (mm)

G 3640

294× 630× 360

G 4640 394 x 730 x 370

G 3120 385 × 405 × 300

G 4420 360 × 535 × 445

G 4415 360 × 535 × 445

G 3115 385 × 410 × 445

Peso (kg)

G 3640

4,9

G 4640 8,2

G 3120 2,7

G 4420 4,9

G 4415 4,9

G 3115 2,7

- Limpieza del aparato

Atencion: Peligro de lesiones! La cucilla de la cizalla de palanca está muy aflida! Limpie la cucilla de la cizalla de palanca con maxima precauacion!

Limpie la superficie del aparato con un paño ligeramente humedecido. Limpie la cucilla con cuidado con un pincel suave.

No utilise sustancias químicas o agentes de limpieza agresivos para la limpieza del aparato.

- Eliminación

Para deselectar el aparato, llévelo al punto de recogida de residuos más cercano (por exemple, centro de recic-claje). Según la ley sobre aparatos electricos y electrónicos, los propietarios de aparatos antiguos están obligados alearvar los aparatos electricos y electrónicos antiguos a un punto de

recogida clasificada de basuras. El símbolo significica que en ningún caso debe tirar el aparato a la basura domestica! Los materiales de embalaje se deben eliminar de forma correspondiente siguiendo las prescricciones locales.

Garantía

Estimado cliente,

nos alegramos de que Usted se haya decidido por este aparato.

En caso de un defecto devuelva el aparato jusqu con el justificante de compray y el embalaje original al lugar donde lo ha adquirido.

GO Europe GmbH

Zum Kraftwerk 1

45527 Hattingen

GERMANY

Information Status

07/2020
